汽车通风打孔式制动盘结构设计

　　日常做整车底盘制动系统匹配时，盘式制动器的核心摩擦副部件就是制动盘，它直接决定了车辆制动过程的热稳定性、制动效能恒定性以及连续制动下的抗热衰退能力，不管是乘用轿车、轻型商用车辆还是部分重载特种作业车辆，前轴甚至全轴配置盘式制动已经是主流配置，相比传统鼓式制动，盘式结构的散热路径更短，涉水后制动效能恢复更快，配合浮动卡钳或者定钳结构能获得更线性的制动踏板脚感，这也是当前乘用车领域盘式制动全面普及的核心原因。

　　这次设计的打孔通风制动盘，首先要考虑的是安装边界的匹配性，中心定位孔的尺寸公差要严格按照轮毂轴头的配合公差带设定，通常采用H7/g6的间隙配合，保证装配时能顺利推入同时不会出现过大的径向旷量，周边的安装螺栓孔采用均匀分布的设计，孔位的位置度公差控制在0.1mm以内，避免装配时出现螺栓强行别劲的情况，导致制动盘安装后端面跳动超差，引发制动踏板抖动、方向盘抖动的售后问题。制动盘的有效摩擦半径是匹配制动力矩的核心参数，设计时需要结合卡钳的活塞面积、制动管路额定工作压力、目标车型的轴荷分配来核算，保证在0.8g的制动减速度下，摩擦面的单位压力处于摩擦材料的最佳工作区间，不会出现局部压力过高导致的摩擦片异常磨损。

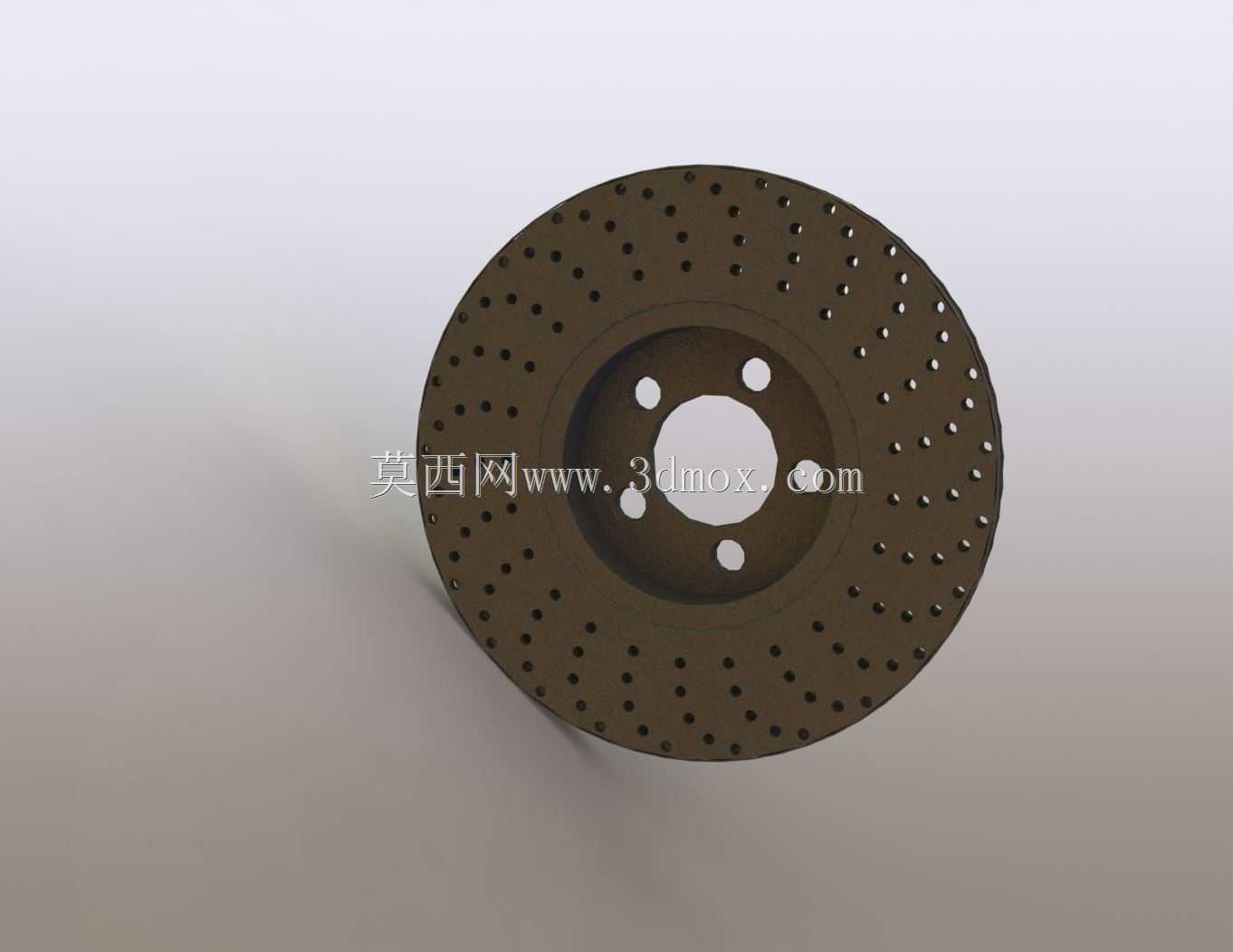

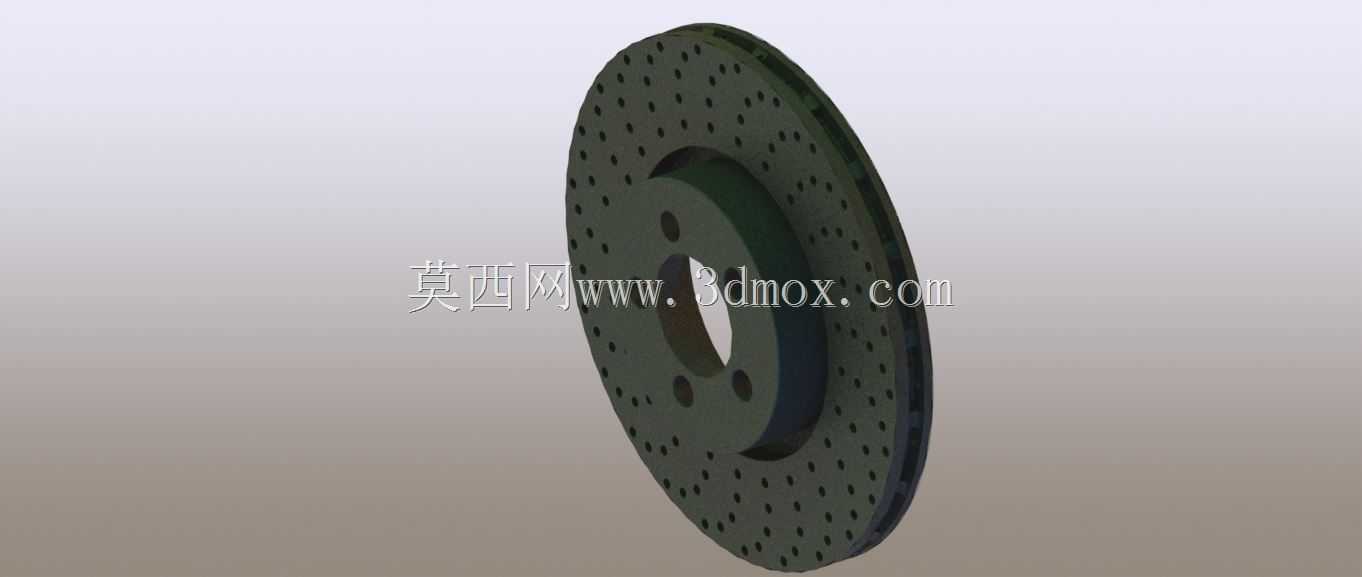

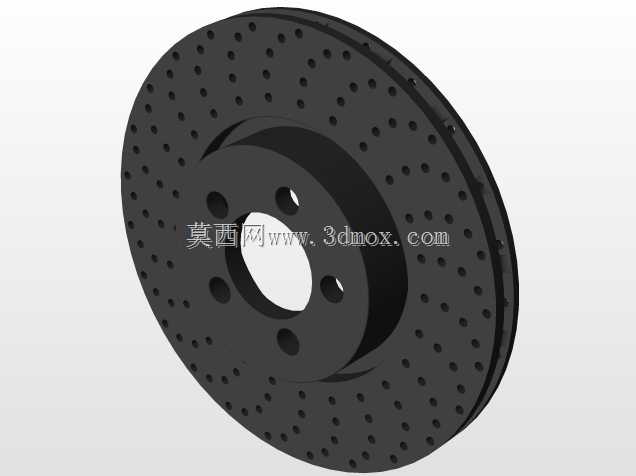

　　结构上采用双层通风道加表面打孔的组合设计，通风道的导流筋采用径向直筋搭配局部倾斜导风的结构，车辆行驶时车轮转动带动的气流能顺着通风道快速从盘心流向盘的外圆边缘，带走连续制动产生的摩擦热；表面的打孔设计一方面能在制动初期快速刮除摩擦片表面的磨屑，避免磨屑夹在摩擦副之间形成磨粒磨损，拉长摩擦片和制动盘的使用寿命，另一方面打孔形成的微小空腔能在涉水制动时快速排出摩擦面之间的水膜，缩短湿滑路面的制动距离，同时连续制动时这些孔洞也能增加散热面积，降低制动盘的整体热容量负荷，减少热变形量。

　　设计过程中要重点控制制动盘的厚薄差参数，通常成品盘的厚薄差要控制在0.008mm以内，端面全跳动在装配到轮毂轴头后要控制在0.03mm以内，不然很容易引发高速制动时的抖动问题。摩擦面的表面粗糙度不能过高也不能过低，Ra1.6-Ra3.2的区间是比较合适的，粗糙度过高会导致摩擦片初期磨合过快，制动噪音大；粗糙度过低则会导致初期制动摩擦力不足，需要更长的磨合里程才能达到最佳制动效能。

　　从实际使用场景来看，这类打孔通风制动盘特别适合经常在山区道路行驶、需要频繁制动的车辆，以及对制动响应速度有要求的运动型车辆，相比实心制动盘，它的连续制动热衰退温度能提升15%-20%，在连续10次从100km/h到0的全力制动测试中，制动盘的最高温度能比同尺寸实心盘低80-100℃，能有效避免高温下制动盘产生热裂纹、摩擦片热分解导致的制动效能骤降问题。设计时还要考虑制动盘的磨损余量，通常新盘的摩擦面厚度会预留10-12mm的磨损量，当磨损到最小厚度标记时就需要更换，避免盘体强度不足在制动时出现碎裂风险。安装法兰面的平面度也要严格控制，平面度公差不超过0.02mm，保证制动盘和轮毂轴头的贴合面完全接触，不会出现局部应力集中导致的盘体变形。

　　建模过程中，所有的倒角、圆角都要按照实际加工工艺设定，通风道内部的棱角要做R1-R2的圆角过渡，避免铸造时出现应力集中导致的盘体开裂，安装孔的入口处要做倒角，方便螺栓导入同时避免螺栓头和盘体接触时出现应力集中。摩擦面的打孔深度不能过深，通常打通到通风道位置即可，孔的边缘要做微小倒角，避免孔洞边缘产生应力集中，在反复热胀冷缩的工况下出现裂纹扩展。整个制动盘的材质采用常见的灰铸铁材料，牌号选择HT250，这种材质的耐磨性好，热变形量小，阻尼特性合适，能有效抑制制动时产生的高频噪音，配合半金属或者陶瓷配方的摩擦片，能获得均衡的制动性能和使用寿命。
