高传动比摆线齿轮啮合运动结构

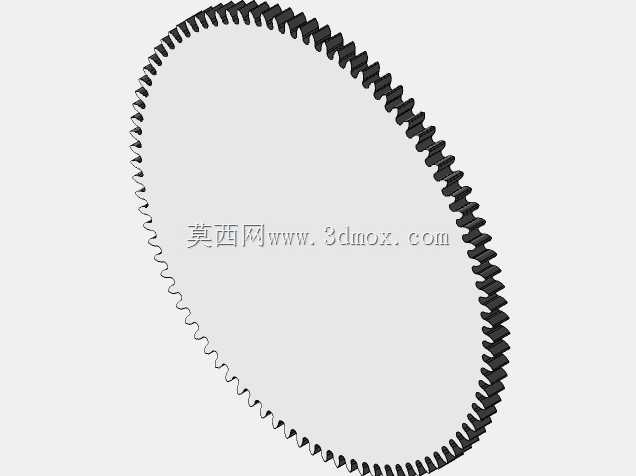

　　这套摆线齿轮副采用10:1的传动比设计，主动轮齿数90、从动轮齿数9，模数0.075，齿形轮廓符合GOST相关标准要求，主要面向小型精密计时机构的传动场景设计。在精密手表的机芯传动链中，这类少齿差摆线传动结构常被用于条盒轮到中心轮的减速段，相比传统渐开线少齿差结构，摆线齿廓的啮合重合度更高，单齿承受的载荷更小，在微小模数的工况下能有效降低齿面磨损，延长机芯长期走时的稳定性。

　　设计过程中首先要考虑的是安装边界的约束，微小模数齿轮的轴孔配合公差通常控制在微米级，主动轮与从动轮的中心距偏差不能超过0.002mm，否则会出现啮合卡滞或者侧隙过大导致的传动回差，直接影响计时精度。齿形生成阶段没有采用常规的范成法近似建模，而是严格按照摆线的形成原理，以滚圆沿基圆做纯滚动的轨迹生成齿廓曲线，主动轮的外摆线齿和从动轮的内摆线齿做了共轭修形，齿顶和齿根位置预留了0.001mm的啮合间隙，既保证传动过程中无卡滞，又能把回程误差控制在可接受范围内。

　　从实际使用场景来看，这类小模数摆线齿轮除了应用在机械手表机芯中，也可适配小型精密仪器的示数传动机构、微型伺服系统的减速单元，这类场景对传动平稳性、体积占用、传动效率的要求远高于重载传动场景。整套传动结构的外形尺寸控制严格，从动轮的最大外圆直径不超过2mm，主动轮的齿顶圆直径控制在7mm左右，能嵌入厚度仅3mm的机芯夹板层中，不会额外占用过多的轴向空间。

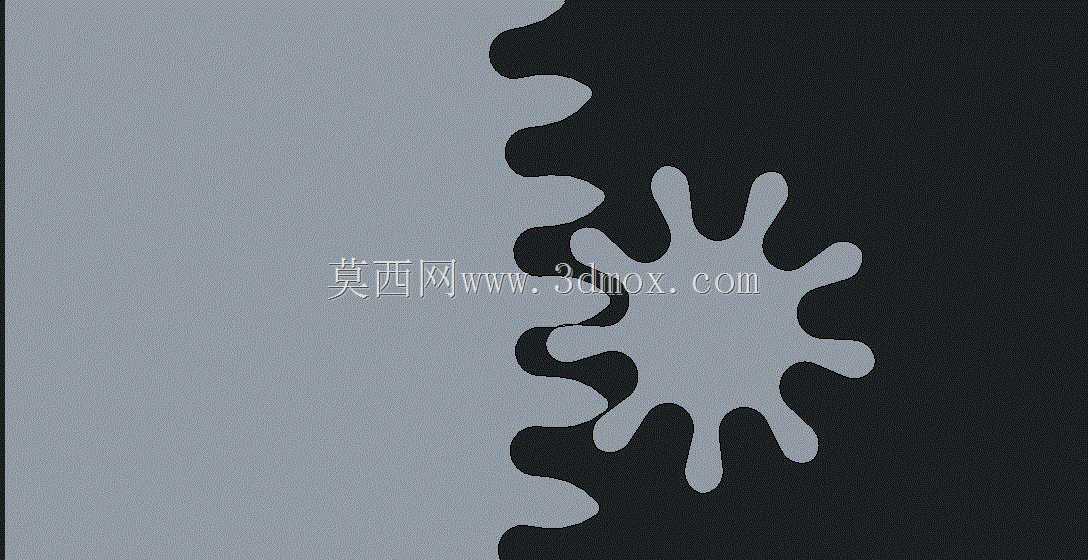

　　建模阶段对齿面的粗糙度做了对应设置，齿面的微观不平度十点高度控制在Ra0.2以下，模拟实际加工中精冲或者滚齿后的表面状态，运动学仿真过程中可以看到，整周传动过程中啮合点始终沿齿廓平滑移动，没有出现啮入啮出的冲击，传动比误差全程控制在0.1%以内，符合精密计时机构的传动精度要求。安装定位方面，两个齿轮的轴肩高度都做了统一设计，和机芯夹板的配合深度匹配，装配时不需要额外调整垫片就能保证啮合位置准确，降低了批量装配的调校难度。

　　不同于普通工业用摆线针轮减速结构，这套齿轮副没有采用针齿销结构，直接采用共轭摆线齿廓啮合，省去了针齿套、针齿壳等额外零件，整体结构更紧凑，零件数量更少，适合微型化的应用场景。齿形的修缘处理特意针对小载荷工况做了优化，没有照搬重载摆线传动的修缘参数，避免修缘量过大导致有效啮合齿面减少，在轻载传动时出现滑动率过高的问题。实际运动过程中，两轮的啮合接触区域始终保持在齿高中部，不会出现齿顶棱边接触的情况，能有效降低传动过程中的噪音，在近距离运行时噪音值不超过20分贝，符合手表等佩戴类精密产品的静音要求。
