不锈钢PN10级管道连接压环结构

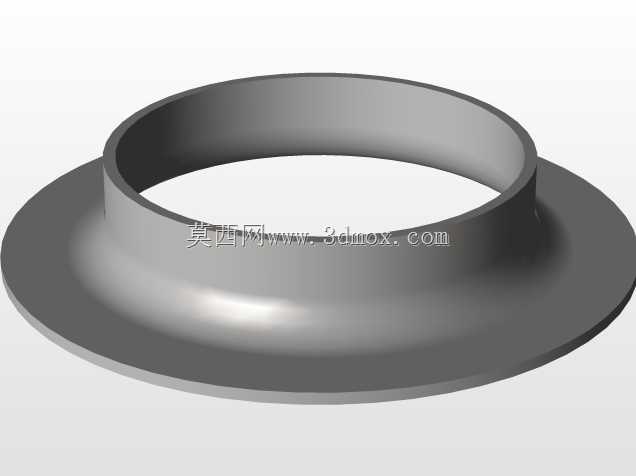

　　在民用给排水、化工流体输送、食品级洁净管路等低压流体输送场景中，PN10压力等级的管路系统对连接部位的压紧密封可靠性有明确要求，这款不锈钢压环就是适配该压力等级管路连接的核心压紧配件，主要作用是在法兰对接、卡套连接或者快装接头装配时，为密封件提供均匀持续的轴向压紧力，避免管路运行过程中因压力波动、温度形变导致密封面出现间隙泄漏。从结构设计来看，这款压环采用一体成型的回转体结构，整体分为外侧压紧法兰边与内侧导向止口两个功能段，内侧的筒状止口外径与待连接管道的内径或者接头的内嵌槽尺寸匹配，装配时可以直接插入对接部位实现径向定位，避免压环安装时出现偏心，导致压紧力分布不均；外侧的圆盘形法兰边背面为平面结构，可与锁紧螺母、

　　对接法兰的压紧面完全贴合，法兰边与内侧筒段的过渡位置采用大圆弧平滑过渡，没有尖锐的应力集中棱角，既可以避免安装时划伤密封橡胶圈或者PTFE垫片，也能在承受轴向压紧力时分散应力，避免长期承压出现局部形变开裂。材质选用奥氏体不锈钢，适配多数常规流体介质的耐腐蚀要求，不管是常规清水输送，还是弱酸碱的化工介质、食品级流体输送场景，都不会出现锈蚀剥落污染介质的问题，表面做了光滑的机加工处理，没有毛刺、凹坑等加工缺陷，与密封件接触的端面平面度控制在合理公差范围内，不会因为接触面不平导致密封垫片出现局部压溃或者压不实现象。从安装边界来看，这款压环的轴向总高度适配常规PN10等级管路接头的安装槽深度，装配后不会出现突出对接面导致接头无法锁紧的问题，

　　外侧法兰边的外径尺寸与配套锁紧件的压紧面尺寸匹配，不会出现压边过窄导致局部压强过大压坏密封件，也不会因为外径过大与周边管路部件产生安装干涉。在实际管路装配作业中，这类压环的使用场景覆盖了从DN15到DN300的常规低压管路，不管是螺纹连接的低压管路，还是卡箍快装的洁净管路，都可以通过选配对应尺寸的该款压环实现密封压紧，相比传统的平垫圈压紧结构，这款压环的导向止口可以在管路存在少量径向错位时自动找正，降低现场安装的对位难度，尤其是在狭小空间的管路装配作业中，不需要反复调整对接件的同轴度，只要将压环插入对接端即可快速定位，能有效提升现场配管的作业效率。在管路长期运行过程中，压环会持续承受管路内压带来的轴向推力，以及密封件压缩后的反弹力，

　　这款压环的壁厚设计经过强度校核，在1.0MPa的额定工作压力下，不会出现轴向形变导致压紧力衰减，过渡圆弧的结构设计也能避免管路振动带来的疲劳开裂问题，在定期检修拆解管路时，不锈钢材质的压环不会因为锈蚀与对接件粘连，拆卸后只要密封接触面没有出现磕碰损伤，就可以重复使用，降低管路运维的配件成本。设计这类压环时，需要重点控制几个关键尺寸公差：首先是内侧导向止口的外径公差，要保证与对接内孔的间隙在合理范围，间隙过大会导致定位失效，压环偏心后密封失效，间隙过小则会导致安装困难，低温环境下出现热胀卡死的问题；其次是压紧端面的平面度公差，要保证整个压紧面与密封件完全贴合，避免局部出现缝隙；另外过渡圆弧的半径也要控制在合理范围，圆弧过小会导致应力集中，圆弧过大则会占用密封件的安装空间，导致密封件压缩量不足。在三维建模过程中，这类回转体零件优先采用旋转特征生成主体结构，再对边缘做倒角处理，避免锐边，建模时需要重点标注配合面的尺寸公差与形位公差，方便后续出工程图指导加工，同时也要考虑不同通径规格下的尺寸参数化，通过调整内径、外径、高度几个核心参数就可以快速生成不同通径的同系列压环模型，提升系列化产品的设计效率。
