桌面级三轴数控铣刨加工设备结构

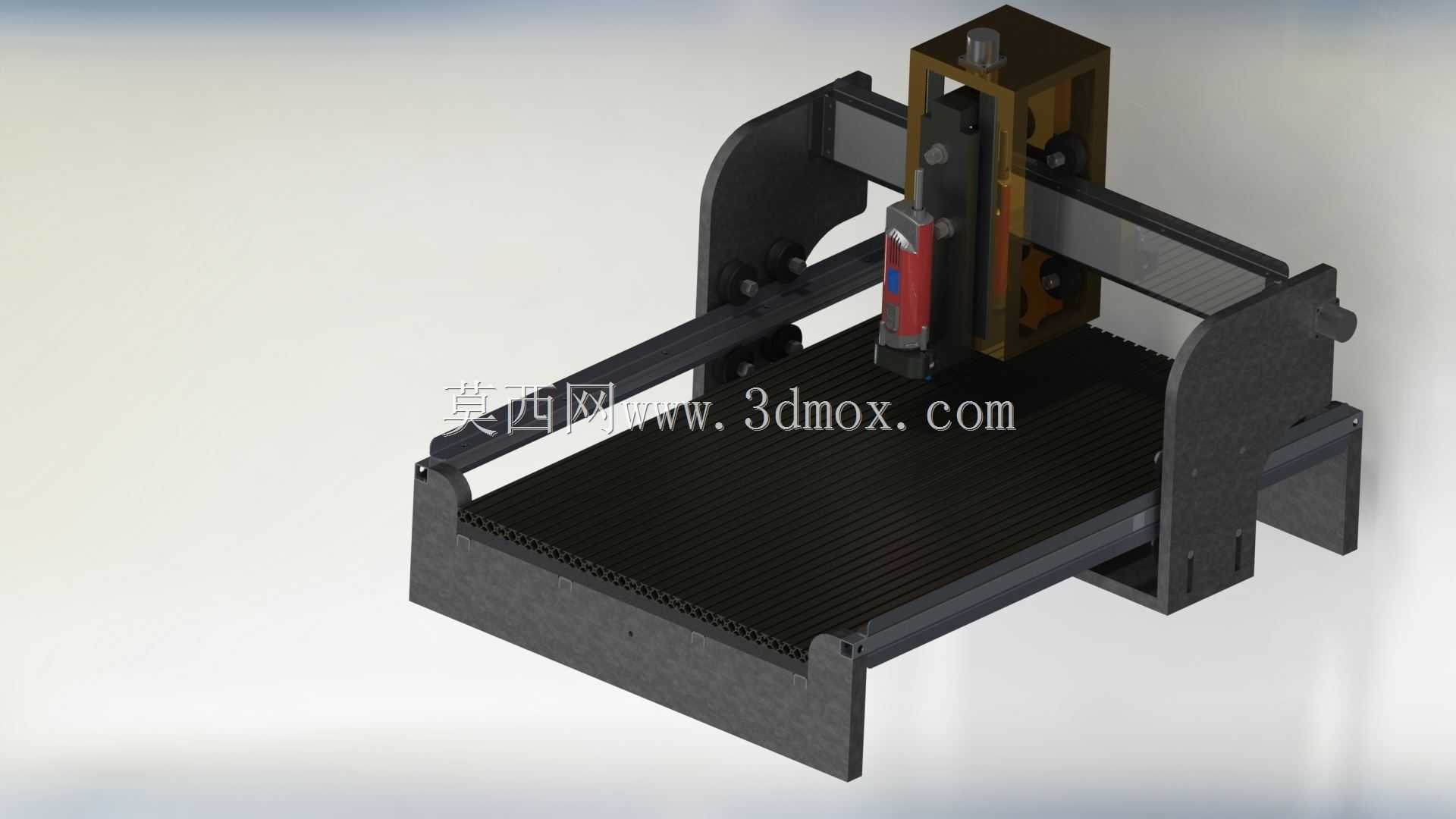

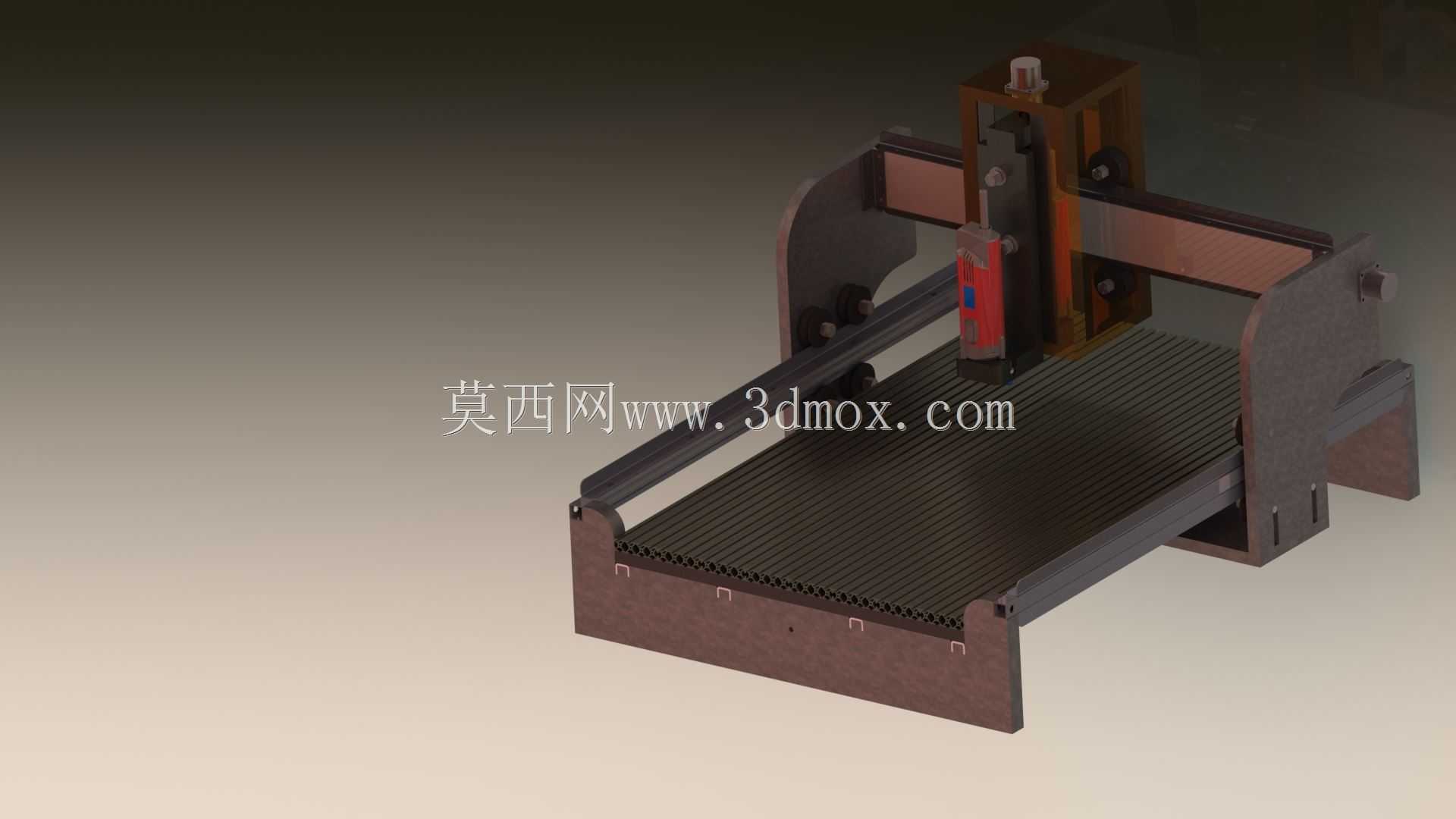

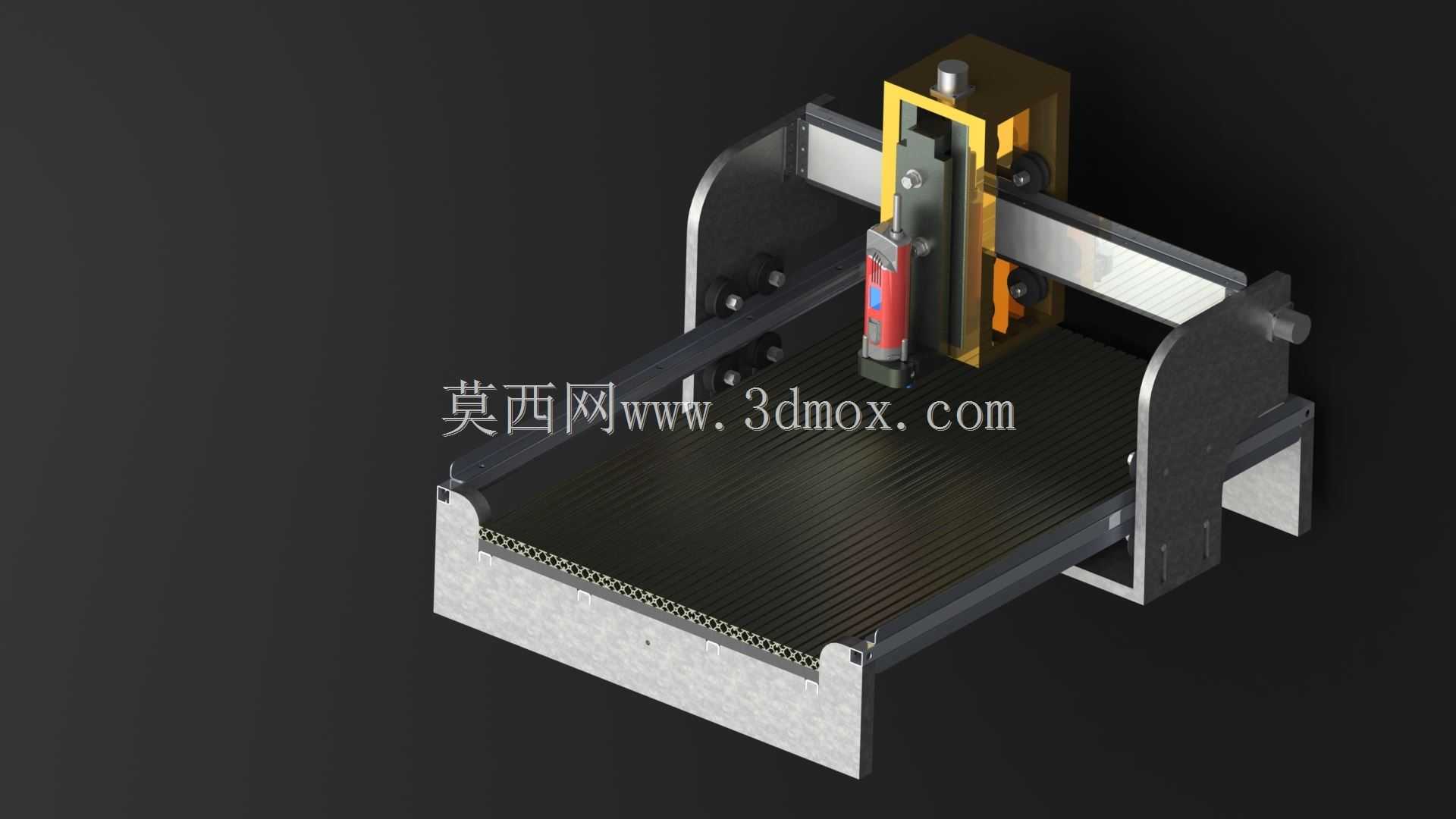

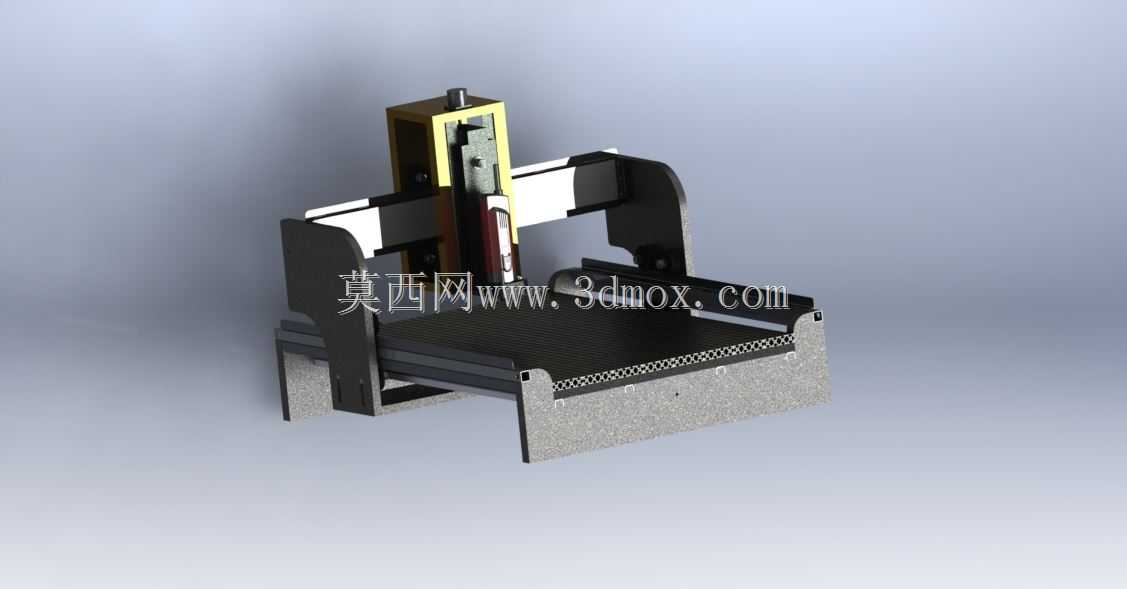

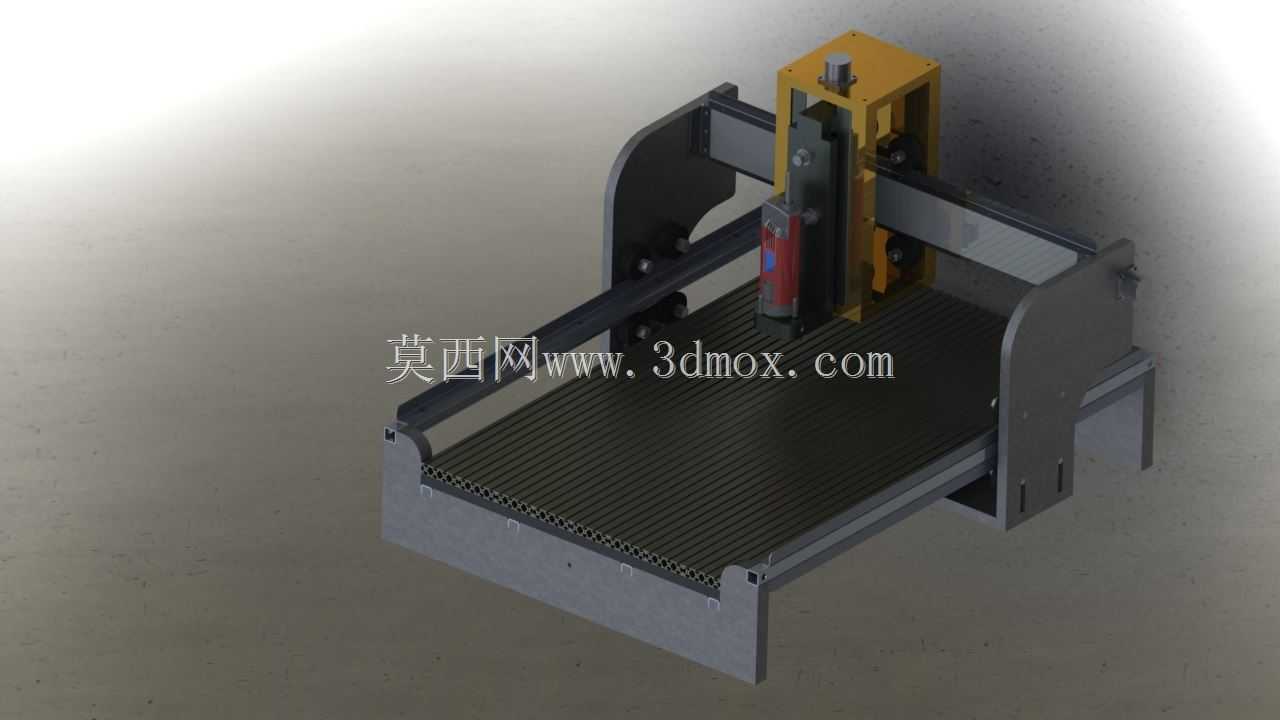

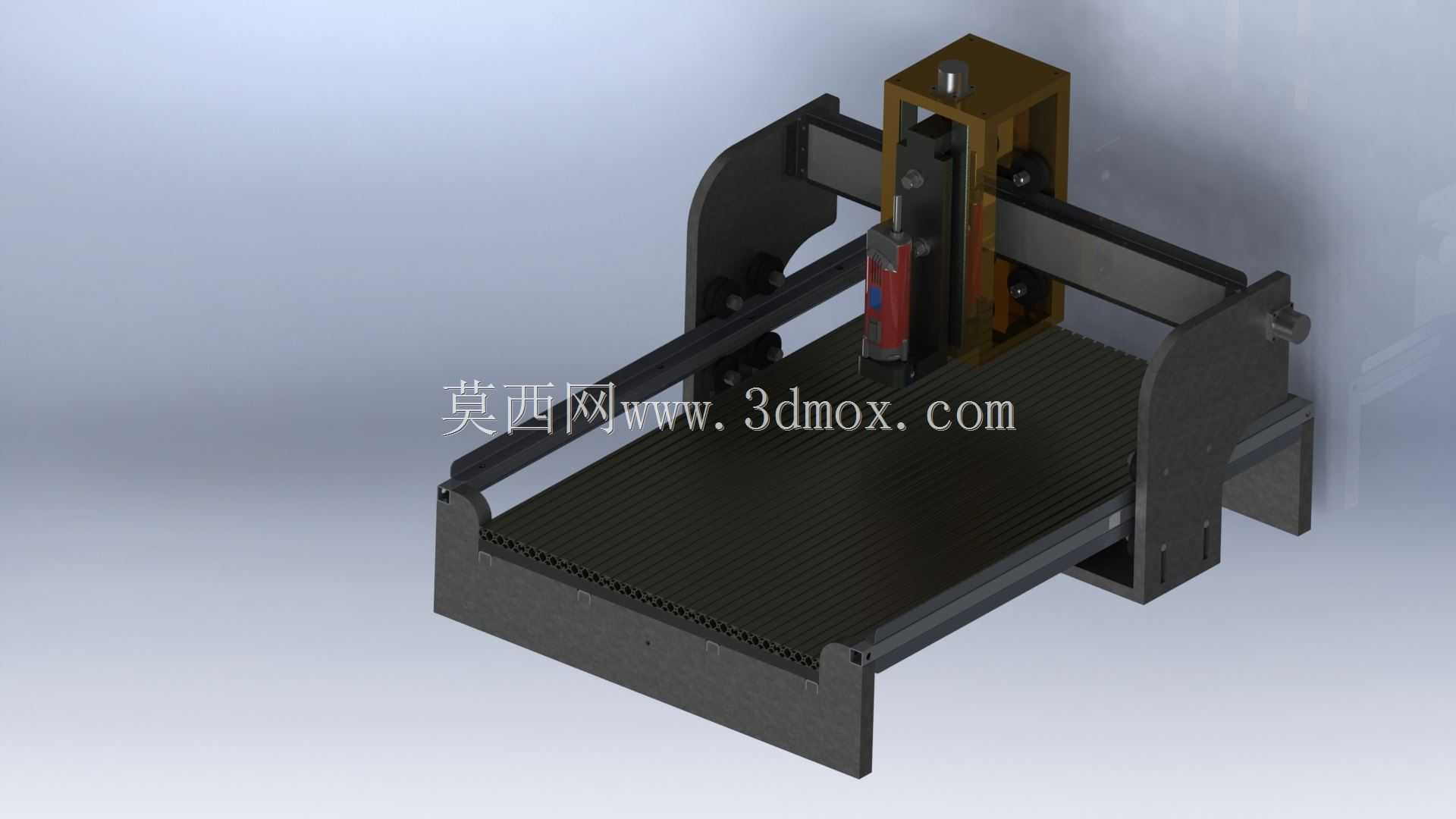

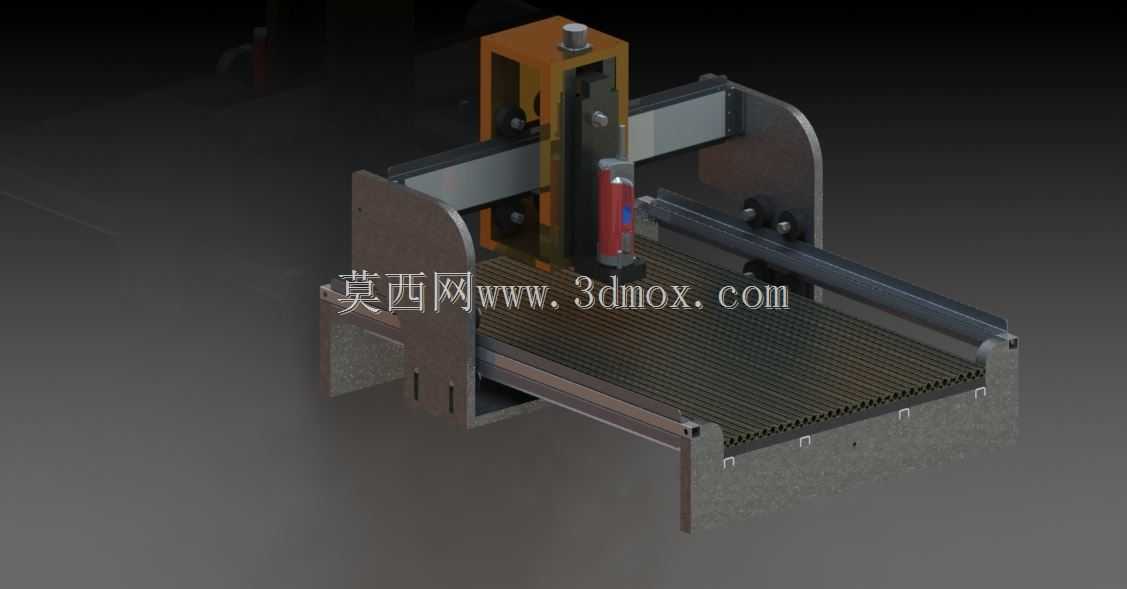

　　在小型加工工坊、创客空间、职业院校实训车间这类场景里，这类紧凑型三轴数控铣刨设备的出镜率一直不低，它不需要占用大型工业机床那样的大面积安装场地，对车间地面承重、供电配套的要求也远低于重型加工设备，刚好能覆盖小尺寸工件的铣削、刨削、平面修型、简单轮廓开槽这类加工需求，很多做非标小零件打样、工艺装饰品加工、教学实操演示的场景，都会优先选用这类结构的设备。从结构布局来看，这套设备采用的是龙门式动梁结构，加工台面固定在底座上方，X轴传动组件沿台面两侧的支撑座布置，Y轴带动Z轴安装滑座沿横梁做横向移动，Z轴则搭载加工主轴做垂直方向的进给运动，三个运动轴的坐标行程相互独立，运动过程中不会出现运动干涉，能实现X、Y、Z三个方向的精准联动，

　　完成平面、曲面、沟槽、台阶面等多种特征的加工。设计这套结构的时候，首先要考虑的是运动部件的刚性平衡，Z轴滑座搭载主轴组件，自身重量会对Y轴横梁产生持续的静载荷，所以横梁的截面选型要兼顾轻量化和抗形变能力，既要避免横梁过重拖慢Y轴的运动响应速度，也要防止主轴在切削受力时横梁出现挠曲变形，影响最终的加工精度。底座部分采用整体式箱型结构，内部预留了传动组件的安装空间，同时台面区域设计了平行排布的T型槽结构，方便用户根据加工工件的尺寸和形状，灵活搭配压板、夹具完成工件装夹，不需要额外定制专用的装夹平台，能适配不同外形的小尺寸工件加工需求。安装边界上，这类设备的整体外廓尺寸控制在桌面级设备的常规范围内，不需要做专门的设备基础浇筑，

　　只需要放置在水平承重满足要求的工作台面上，调平四个支撑脚就可以完成安装调试，外接配套的数控控制系统和冷却、除尘辅助组件就能投入使用，设备的操作维护空间预留也比较合理，日常检查传动部件润滑状态、清理台面加工切屑的时候，不需要拆解额外的防护结构，操作人员站在设备正前方就可以完成大部分日常维护操作。从功能特性来说，三个轴的传动都采用了精密直线导轨做运动导向，配合丝杠传动组件，能保证运动过程中的进给平稳性，避免低速进给时出现爬行现象，影响加工表面的光洁度；主轴组件采用垂直安装布局，刀具装夹后主轴的回转轴线和Z轴运动方向保持平行，能保证垂直方向的加工进给精度，加工过程中可以根据工件的材质特性，调整主轴转速和各轴的进给速度，适配软金属、

　　工程塑料、复合板材等不同材质的加工需求。在实际使用过程中，这类设备常用来完成小型非标零件的小批量加工、产品研发阶段的结构件打样、实训教学中的数控加工操作演示，相比大型工业数控铣床，它的采购成本和使用门槛更低，操作逻辑也更直观，刚接触数控加工的学习者可以通过这类设备快速理解三轴联动加工的坐标逻辑、走刀路径规划思路，积累基础的数控加工实操经验。结构设计上还充分考虑了运动行程的限位防护，每个轴的两端都设置了硬限位和软限位双重保护，避免运动过程中出现超程碰撞，损坏传动组件或者主轴部件；走线部分全部采用拖链收纳，设备运动过程中电缆、气管不会和运动部件产生摩擦，能大幅降低线路老化破损的概率，延长设备的无故障运行时间。很多用户在自行搭建同类设备的时候，往往会忽略底座的刚性设计，采用单薄的型材拼接底座，结果加工时出现共振，导致加工表面出现振纹，这套结构的底座采用加厚的板材焊接成型，整体刚性足够，即使在满负荷切削的状态下，也能保持足够的稳定性，减少振动对加工精度的影响。另外，横梁和两侧支撑座的连接位置做了定位止口设计，装配的时候可以快速保证横梁和X轴运动方向的垂直度，不需要反复调整打表，能降低装配调试的难度，也能避免长期使用后连接位置出现偏移，影响设备的几何精度。
