180吨级船舶移位专用拖运承载装置

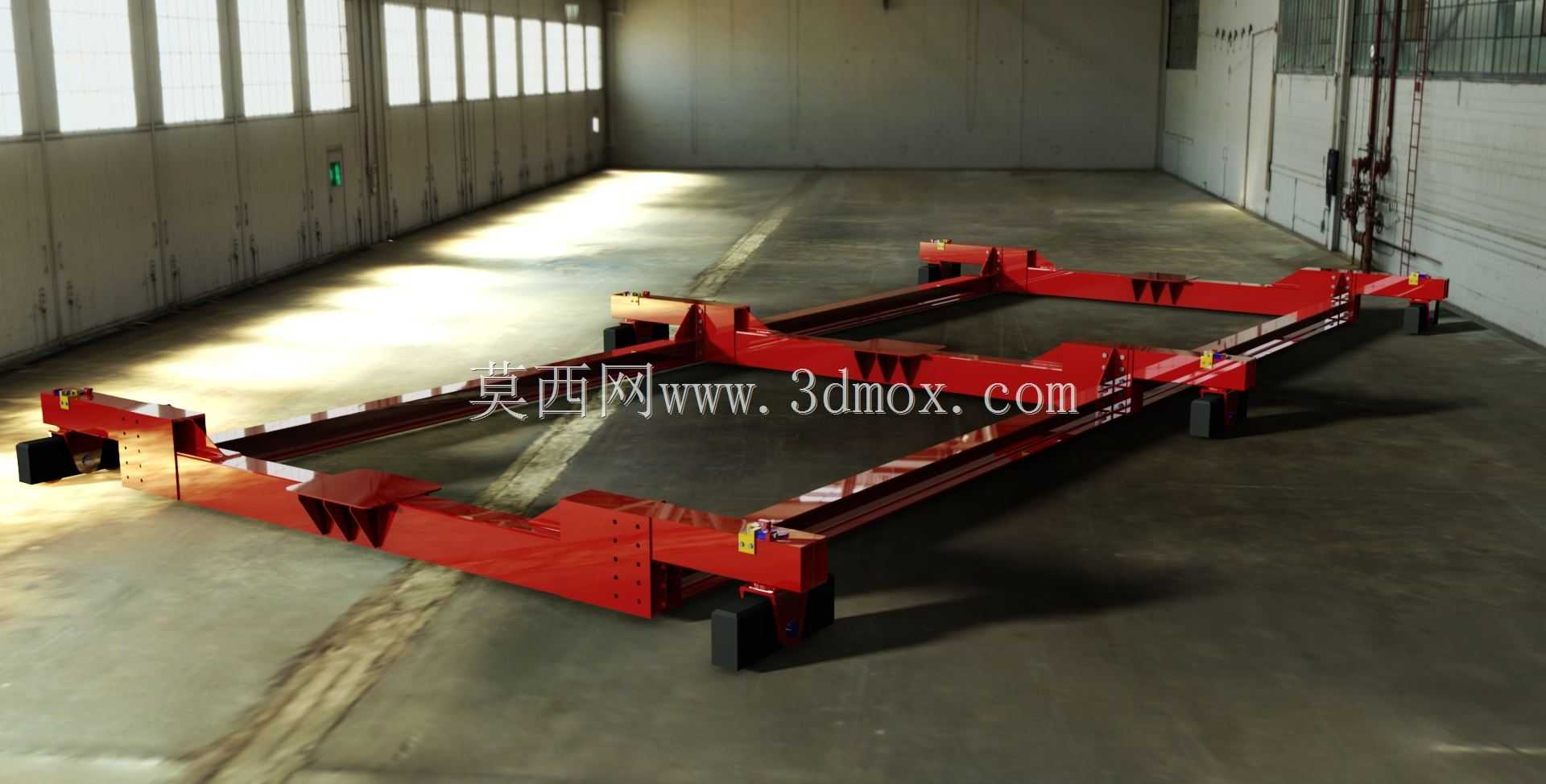

　　在修造船厂区的船台、船坞以及舾装码头区域，这类重型船舶拖运装置是衔接船舶建造、下水、移位、检修环节的核心工装，日常作业中主要承担180吨级以下船舶的短距离移位、工位转运、下水前对位以及上排后的承载任务，区别于常规陆用重型平板拖车，该装置的承载面完全适配船舶底部的线型曲率，不会对船体外板造成局部应力集中损伤。从结构设计逻辑来看，整个装置采用分体式组合承载框架，底部配置多组重载脚轮组，轮组的排布完全匹配船台、硬化码头的地面承载阈值，单轮接地比压控制在厂区硬化路面的允许承载范围内，避免长期作业造成地面沉降破损。承载接触部分没有采用整面刚性支撑，而是根据常见作业船舶的底部线型做了分段式支撑点布局，每个支撑点位都预留了柔性垫安装位，

　　实际作业时可根据不同船型的底部曲率调整垫块厚度，保证支撑力均匀分布在船舶的强结构位置，避开船底的外板薄区、海底阀安装位等敏感区域。装置的牵引连接端设置在框架的纵向两端，可适配厂区内常用的叉车、卷扬机等牵引设备，连接接口采用通用的重型吊耳结构，牵引时的受力点与装置整体重心在同一水平线上，避免大牵引力牵引时出现装置翘头、侧偏的风险。从安装边界来看，该装置的整体高度控制在较低范围，空载状态下承载面距地面高度适配船台边缘的轨道高度差，作业时不需要额外垫高船舶就能完成对位，框架的横向宽度根据常见内河作业船舶、小型作业船的船底宽度设计，两侧预留足够的操作空间，方便作业人员在拖运过程中检查支撑状态、清理行进路线上的障碍物。日常作业场景中，

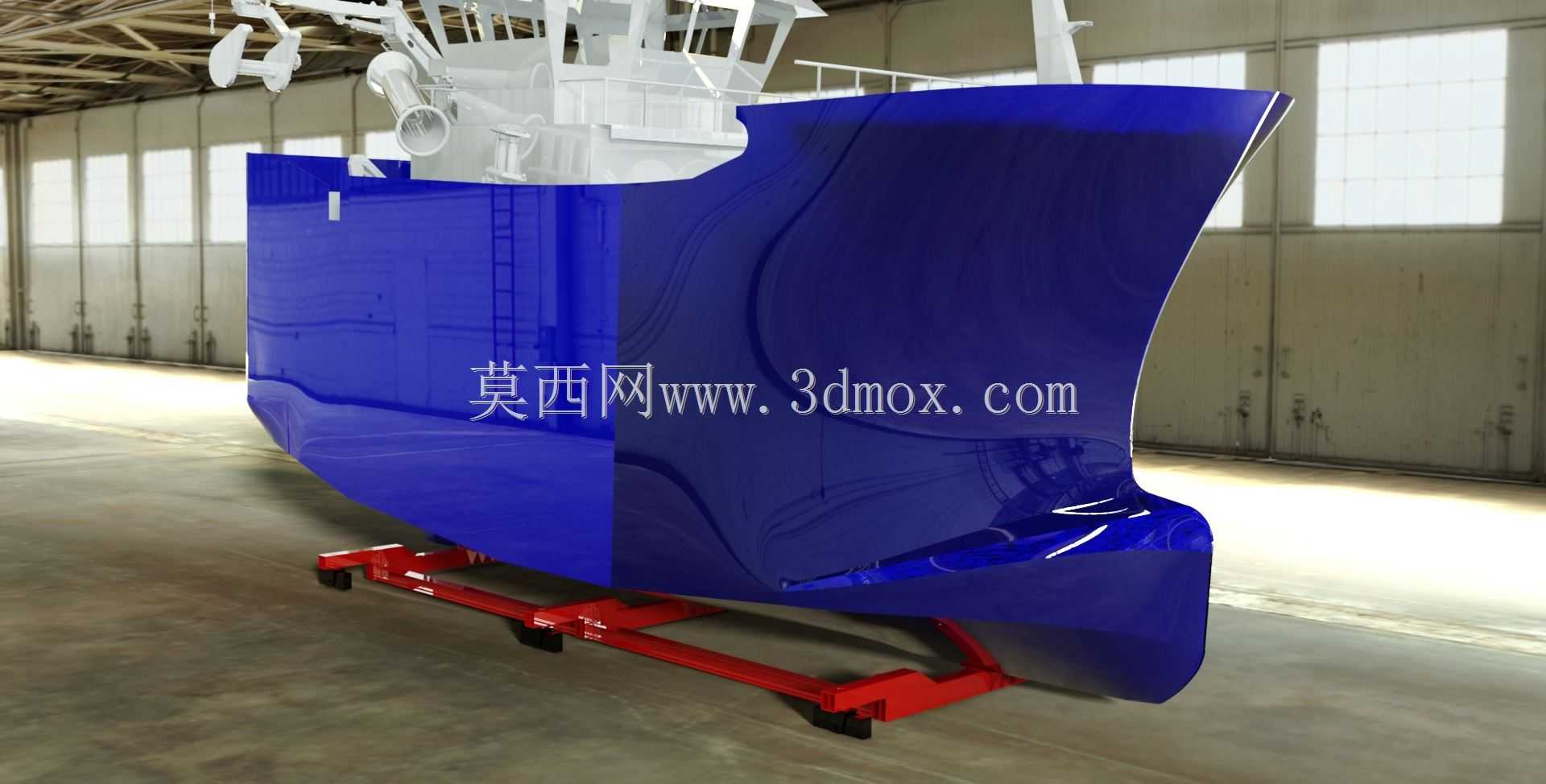

　　这类拖运装置常配合船台的卷扬系统使用，当船舶完成船台建造工序需要移位到舾装工位时，先将该装置沿船台轨道移动到船舶正下方，逐点调整支撑垫块的高度，确认所有支撑点受力均匀后，解除船舶的船台固定工装，通过牵引装置带动拖车沿硬化路面或预设轨道缓慢移动，整个移位过程不需要大型起重设备全程配合，大幅降低小型船舶移位的作业成本，也减少了起重作业带来的安全风险。在船舶上排检修的场景中，该装置可在船舶通过滑道上岸后直接承接船身，将船舶从滑道末端转运到检修工位，不需要二次吊装换位，对于船底清理、外板喷漆、螺旋桨检修等需要船底完全露出的作业，该装置的支撑点布局也预留了足够的作业空间，不会遮挡船底的作业区域。设计过程中重点考虑了长期重载作业的结构可靠性，

　　框架主体采用箱型梁焊接结构，所有受力焊缝都做了全焊透处理，关键受力位置设置了加强筋板，避免长期交变载荷下出现结构疲劳变形，轮组部分采用重载双列圆锥滚子轴承，可承受拖运过程中启动、制动时的纵向冲击力以及地面不平整带来的横向载荷，轮架与框架的连接位置设置了缓冲结构，可抵消行进过程中的小幅震动，避免震动传递到船身造成船上精密舾装件的位移损伤。不同于通用重型运输设备，该装置的所有结构设计都围绕船舶拖运的特定场景优化，没有冗余的功能结构，整体维护成本低，日常只需要定期检查轮组轴承润滑状态、支撑垫块磨损情况以及框架焊缝状态即可满足长期作业需求，在中小型修造船企业、内河船舶维保站点的船台作业中，这类专用拖运装置的使用频率极高，是替代传统枕木加滚杠移位方式的标准化工装，相比传统移位方式，其作业效率可提升数倍，同时大幅降低移位过程中船体外板划伤、结构变形的风险。
