单作用带锁液压油缸结构设计

　　这款带锁止功能的单作用液压缸，在重型设备维保、基建施工、重载构件顶升移位场景里有着极高的出镜率，和常规无锁油缸相比，它的核心优势是可以在行程任意位置实现机械锁止，避免液压系统内泄导致的载荷沉降，在长时间持载的工况下能大幅提升作业安全性，不需要额外配置液压锁阀组就能实现可靠的位置保持，简化了配套液压回路的设计复杂度。从结构设计逻辑来看，这款油缸采用单作用做功逻辑，伸出动作依靠液压油压力驱动活塞位移，回缩动作则依靠负载自身重力或者配套的复位弹簧完成，这种设计特别适合顶升类单向做功的工况，相比双作用油缸可以减少一路回油管路，降低现场布管的复杂度，也减少了管路泄漏点。缸体端部集成的机械锁止机构是整个设计的核心亮点，

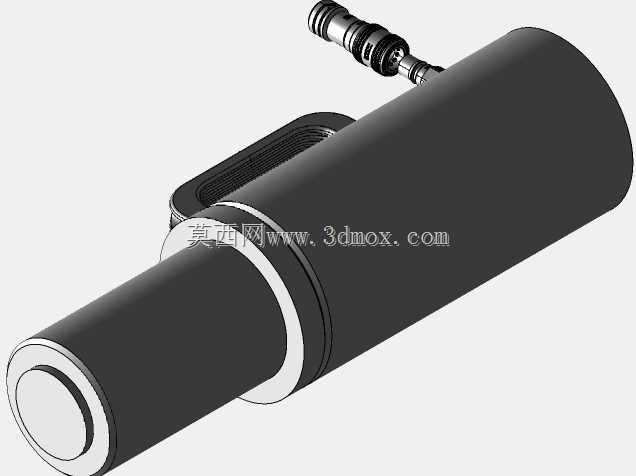

　　锁止机构采用螺纹套啮合结构，当活塞伸出到目标位置后，锁止套会顺着缸筒外侧的螺纹旋合到对应位置，抵靠在活塞端的限位台阶上，此时就算液压系统卸压，活塞也会被机械结构牢牢限位，不会出现回缩下坠的问题，这种机械锁止的可靠性远高于液压锁的密封保压，尤其适合需要长时间托举重载的作业场景，比如重型设备安装时的构件对位、桥梁支座更换时的梁体顶升、大型工程机械拆解时的部件支撑，都能依靠这个锁止结构提供稳定的支撑保障。从外形和安装边界来看，这款油缸的缸筒采用圆柱形整体结构，外径尺寸适配50吨级载荷的受力需求，最大行程覆盖150mm的顶升距离，缸体侧面设计有集成式的油口接口，油口位置做了沉台防护处理，避免现场搬运、安装过程中磕碰损坏油口螺纹，油口连接尺寸采用通用液压管接头标准，可以直接和现场常规的高压液压油管匹配，不需要额外制作过渡接头。活塞杆表面做了硬化处理，表面粗糙度控制在适合密封件长期往复运动的区间，既能减少密封件的磨损，也能提升活塞杆的抗磕碰、抗锈蚀能力，适合在工地、车间等复杂现场环境下使用。活塞部位的密封采用多道密封组合设计，既有主承压密封承担高压油的密封作用，也有防尘圈阻挡外界粉尘、杂质进入缸筒内部，还有导向带为活塞往复运动提供稳定的导向支撑，避免活塞运动过程中出现偏磨，拉伤缸筒内壁。在实际选型适配的时候，需要注意这款油缸的安装空间要求，因为锁止套需要在缸筒外侧做旋转动作，缸体径向需要预留足够的操作空间，

　　方便作业人员使用配套的扳手转动锁止套完成锁止和解锁动作；油缸的底部采用平面承压设计，放置时需要保证支撑面的刚度足够，避免顶升过程中出现底面凹陷导致油缸倾斜；活塞杆顶端的接触头采用圆弧面设计，可以在一定程度上补偿被顶升构件的角度偏差，避免活塞杆承受偏载，延长密封件和导向带的使用寿命。从建模细节来看，整个模型还原了所有零件的装配关系，包括缸筒、活塞杆、活塞密封组件、锁止螺纹套、油口接头、端部限位挡圈这些细节，每个配合面的尺寸公差都按照液压元件的常规设计要求做了对应处理，比如活塞和缸筒的间隙配合、活塞杆和端盖的导向配合、锁止套和缸筒外螺纹的配合，都符合实际加工装配的工艺要求，不管是用来做液压系统的方案选型展示，

　　还是做配套工装的结构干涉检查，都能直接复用模型的尺寸参数，不需要再重新测绘核对结构。在实际作业过程中，这款油缸的操作逻辑也很清晰，顶升前先将锁止套旋到最靠近缸体底部的位置，给活塞杆伸出留出足够的行程空间，接入高压油管后操作液压泵供油，活塞杆缓慢伸出顶起重载构件，当构件到达目标高度后，停止液压泵供油，将锁止套沿着缸筒外螺纹旋动，直到锁止套紧紧抵靠在活塞端的限位面上，此时就可以将液压系统卸压，依靠机械锁止结构承担载荷；需要回落的时候，先小幅供油让活塞杆伸出微小距离，让锁止套和限位面之间留出间隙，再将锁止套旋回初始位置，缓慢打开回油阀，活塞杆就会在负载作用下平稳回缩。这种设计相比普通的单作用油缸，彻底解决了长时间持载时的沉降问题，在很多对安全要求极高的顶升作业场景里，是不可替代的液压执行元件，很多重型设备的随机维保工具里都会配置同类型的带锁油缸，用来完成设备自身的维保顶升作业。
