500T级4倍安全系数绞合拉索式起重顶升构件

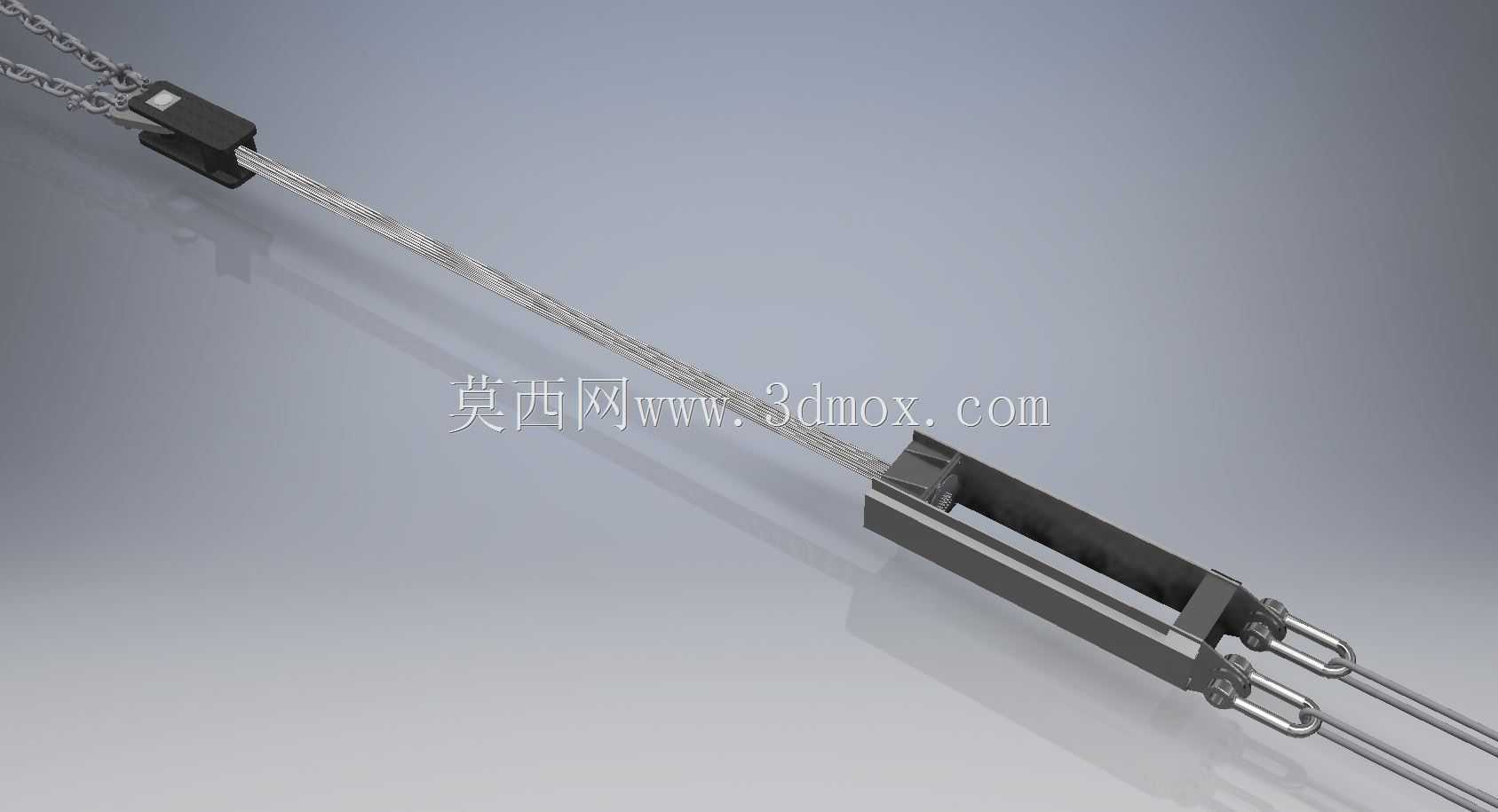

　　在大跨度桥梁张拉施工、重型设备移位安装、大型钢结构预紧加载这类重载作业场景里，常规立式千斤顶受安装空间、施力方向限制往往无法适配，拉索式的顶升承重构件就成了这类工况里的核心受力部件。这次建模的500T级绞合结构拉索构件，安全系数取4倍，完全覆盖重载作业里的动载冲击、偏载受力的冗余要求，不会因为瞬时过载出现结构失效。

　　从实际使用逻辑来看，这个构件不是传统垂直顶升的千斤顶结构，它是通过两端的连接耳板配合拉索传递张拉力，既可以沿拉索轴向完成线性张拉作业，也可以配合反力架完成特定方向的重载顶推，在斜拉桥索力调整、大型预制梁段对位拼接、重型压机框架预紧这类场景里，比普通液压千斤顶的适配性强很多——不需要大直径的立式缸体安装空间，细长的结构可以穿入预留的索孔、构件间隙里完成施力，作业时的受力方向完全沿拉索轴向，不会出现侧向分力损伤连接部位。

　　建模的时候首先要捋清楚受力传递路径：一端的锁具夹头要牢牢抱紧绞合拉索的端头，夹头的楔形内腔角度要和拉索的绞合捻角匹配，锁紧后拉索受拉时会越拉越紧，不会出现滑索脱出的问题；另一端的导向架结构要给拉索提供足够的横向约束，避免长拉索在大拉力下出现横向颤振，同时架体上的连接耳板要和配套的张拉工装、反力支座的孔位完全匹配，销轴连接的间隙控制在0.2mm以内，减少受力时的冲击窜动。

　　结构设计上，绞合拉索采用多股高强度钢丝绞合而成，建模时还原了每一股钢丝的绞合螺旋角度，不是简单用圆柱实体代替，这样后续做有限元受力分析的时候，可以准确模拟钢丝之间的挤压应力、层间滑移特性，不会因为模型简化导致受力计算结果偏于危险。端部的连接耳板做了圆弧过渡处理，耳板孔的周边做了局部加厚，避免应力集中导致的耳板撕裂；锁具夹头的外壳采用锻件结构建模，外形上预留了扳手夹持位，现场安装时可以用标准扭矩扳手完成夹头锁紧，不需要定制专用工装。

　　关于安装边界和尺寸适配，这个构件的整体细长比控制在合理范围，当额定载荷达到500T时，拉索的轴向伸长量控制在标准允许的范围内，不会因为变形过大影响张拉精度。两端连接耳板的销轴孔中心距是现场安装的核心控制尺寸，建模时把这个尺寸的公差带按IT7级设置，和配套工装的配合精度完全匹配；导向架的截面尺寸要小于作业预留的穿索孔直径，单边预留至少5mm的安装间隙，避免穿索时卡滞。锁具夹头的最大外径要满足拉索穿入后，夹头可以顺利穿过预留孔道，不会出现端头卡阻的问题。

　　实际作业时，这个构件的受力完全沿轴向传递，安装时要保证两端连接耳板的销轴孔同轴度偏差不超过1mm，否则会在耳板处产生附加弯矩，长时间受力会导致耳板变形甚至断裂。绞合拉索的表面做了防腐处理建模还原，适配户外桥梁施工、厂区重型设备安装这类复杂作业环境，不会因为短期锈蚀影响拉索的承重能力。导向架内部设置了耐磨衬套，拉索在张拉过程中反复伸缩时，衬套可以减少拉索和架体之间的磨损，延长构件的整体使用寿命，衬套的磨损后可以单独更换，不需要整体报废构件，降低现场运维的成本。

　　在结构细节处理上，所有的棱边都做了圆角倒钝处理，避免现场安装时锋利的边缘划伤施工人员，也避免应力集中导致的构件疲劳开裂。锁具夹头的锁紧螺栓采用标准高强度螺栓建模，现场可以直接采购同规格的备件替换，不需要定制特殊紧固件。整个模型的装配关系完全按照实际装配流程设置，从拉索穿入导向架、端头绞合固定、夹头锁紧到耳板装配的步骤都和现场施工逻辑一致，后续出工程图或者做施工模拟的时候，可以直接拆解模型做装配工艺演示，不需要重新调整装配层级。

　　针对重载作业的安全冗余，4倍安全系数的取值是结合行业施工规范确定的，额定载荷500T的工况下，所有结构件的最大应力都低于材料屈服强度的四分之一，即使出现1.5倍的瞬时动载冲击，结构也不会出现塑性变形，完全满足重载施工的安全要求。拉索的绞合结构在受力时，各股钢丝的受力均匀性通过建模时的捻距控制来保证，不会出现单股钢丝受力过大提前断裂的问题，整体受力特性和实际工程使用的实物完全一致，可直接用于结构受力验算、施工方案模拟、配套工装设计的参考依据。
