FS400A G1外螺纹式霍尔水流量传感器

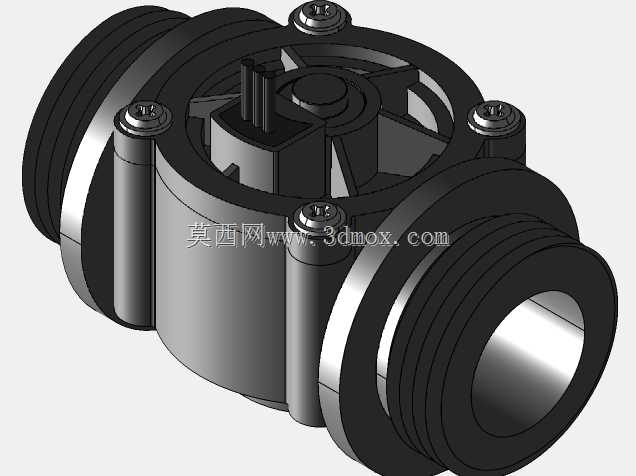

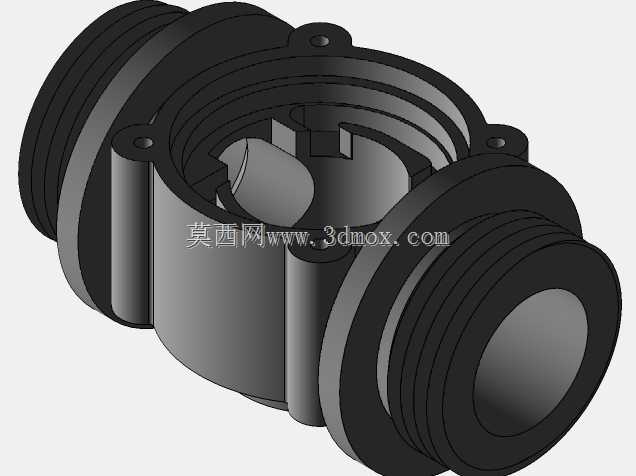

　　在民用净水设备、小型工业循环水系统、智能灌溉管路、暖通换热机组的水路分支上，这类G1规格的叶轮式霍尔流量检测部件是很常见的传感单元，很多做水系统集成的工程师在选型时，都会优先考虑这类结构成熟、安装便捷的产品，不用额外定制转接结构就能直接拧入标准1寸外螺纹的管路中。从结构设计逻辑来看，整个部件采用对称式直通流道布局，主体外壳采用耐水腐蚀的硬质工程塑料注塑成型，两端的外螺纹直接和管路内螺纹对接，接口处不需要额外做变径处理，20mm的通径刚好匹配G1管螺纹的有效通流面积，不会因为通径突变造成流阻陡增，也避免了管路内出现紊流区影响计量精度。

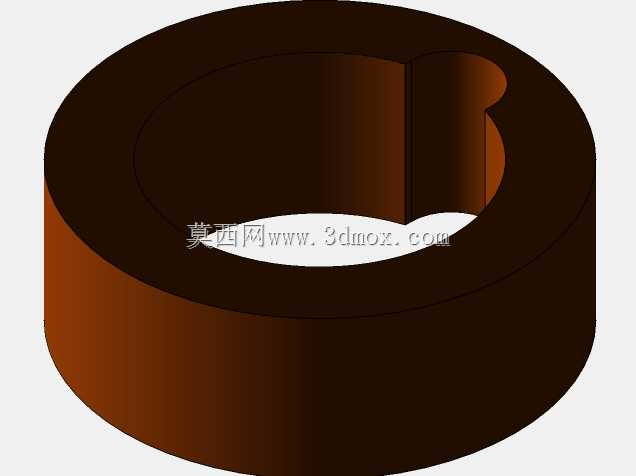

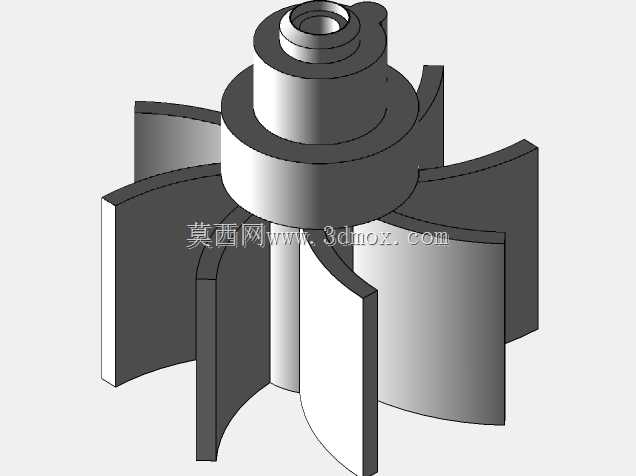

　　拆开来看内部结构，核心的叶轮组件布置在流道中心位置，叶轮的转轴采用低摩擦的耐磨材质，两端的支撑结构直接集成在壳体内部的筋位上，没有额外的装配零件，减少了长期泡水后的失效点。叶轮上嵌有永磁磁芯，和壳体上部预留的霍尔元件安装位精准对位，当水流从直通流道穿过时，会推动叶轮匀速旋转，磁芯随叶轮每转一圈，霍尔元件就会捕捉到一次磁场变化，输出对应的脉冲信号，后端的控制板只需要采集脉冲频率，就能换算出实时的管路流量，整套检测逻辑没有活动的电气触点，长期在水环境下运行的稳定性远高于浮子式、压差式的流量检测结构。

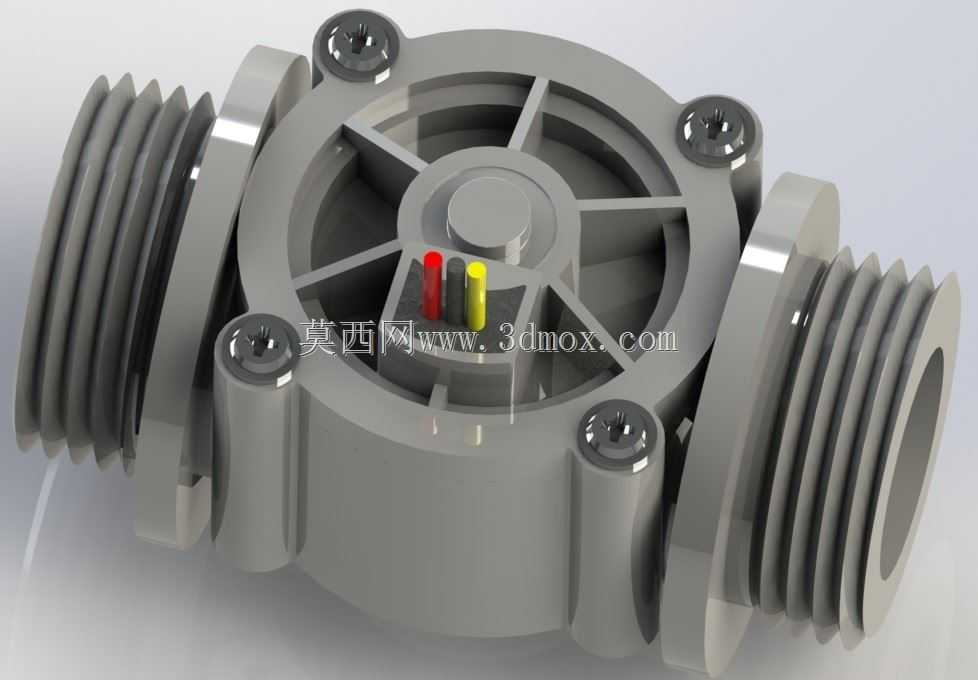

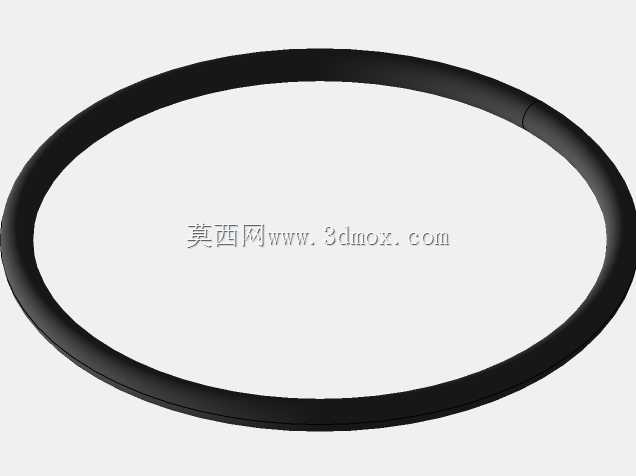

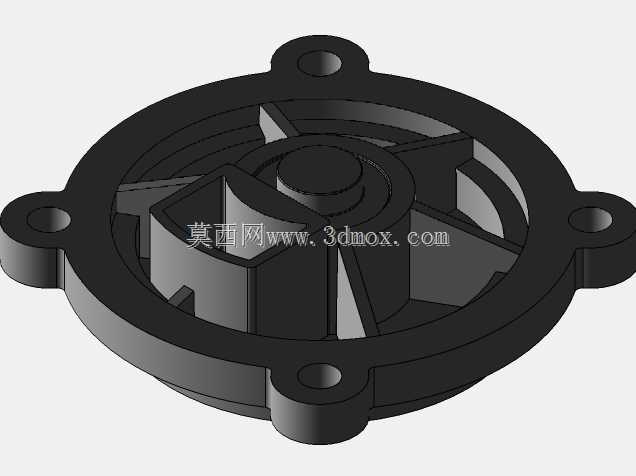

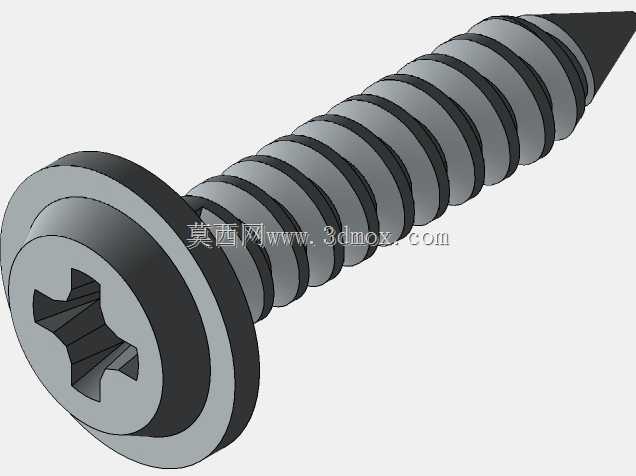

　　从安装边界来看，整个部件的外形采用对称的六角辅助拧装结构，安装时可以用普通活动扳手直接卡住两侧的六角位拧紧，不需要定制专用工装，安装方向只需要和水流方向保持一致即可，没有严格的垂直或水平安装限制，适配现场复杂的管路排布空间。壳体上的四颗紧固螺丝采用对称均布，把上下壳体牢牢压合，接缝处的密封槽直接集成在壳体分型面上，装配时放入O型密封圈就能达到IP65以上的防水等级，不会出现管路承压后的渗漏问题。上部的两个接线插针做了防呆设计，红针接电源正、黄针接信号输出，现场接线时不会出现接反烧损元件的问题，供电范围覆盖常规工控和民用设备的常见直流电压等级，不需要额外搭配信号转换模块就能直接对接多数PLC、家用设备主控板的IO采集端口。

　　在实际工况适配性上，这款产品的叶轮动平衡做了专门的优化，在小流量区间也能稳定起转，不会因为水流流速低出现叶轮卡滞不转的情况，在最大流量区间运行时，叶轮的转速也不会超过霍尔元件的响应上限，全量程范围内的脉冲输出线性度保持在较高水平，能满足多数民用和轻工业场景的流量计量需求。壳体材质可以耐受常规的自来水、软化水、低浓度酸碱水溶液的腐蚀，不会因为长期泡水出现材质溶胀、开裂的问题，承压能力覆盖常规闭式水系统的工作压力范围，不会出现水锤冲击下的壳体破损情况。很多做智能水控设备的结构工程师在建模时，都会直接参考这类成熟产品的安装尺寸，把对应的接口、安装空间预留出来，不用再从零开始设计流量检测结构，能大幅缩短产品的开发周期，也降低了新结构开模验证的成本。
