Teensy4.1微控制器开发板结构设计

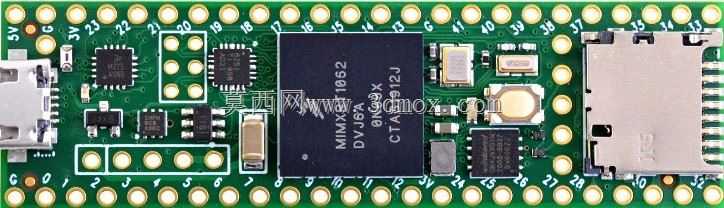

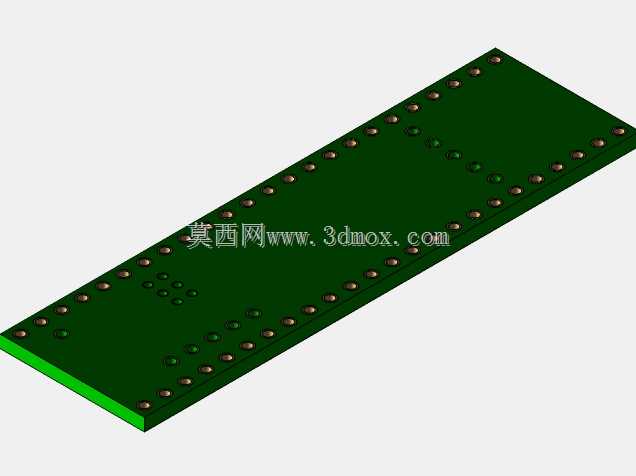

　　做嵌入式控制项目选型时，这块开发板的结构适配性是很多工程师容易忽略的点，不少人只盯着主频、外设参数，等到做外壳、做板载集成时才发现安装孔位、接口突出高度、元件布局干涉的问题，反而拖慢了项目进度。这块控制板采用狭长型的PCB布局，整体板身厚度控制在1.6mm标准PCB厚度，板边整排排布的排针焊盘间距严格遵循2.54mm标准排针间距，既可以直接插在标准面包板上做原型验证，也可以通过排针焊接到自定义载板上做集成部署，板身四个角预留的安装孔位适配M2规格的铜柱固定，在做小型嵌入式设备集成时，不需要额外做转接板就能直接固定在设备内部的安装工位上，能大幅缩减结构适配的工作量。

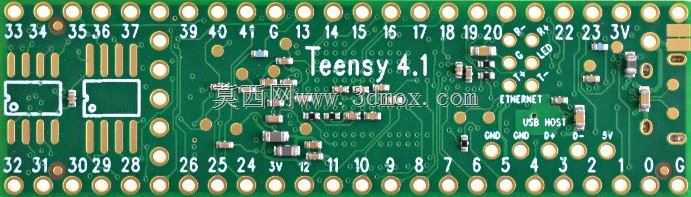

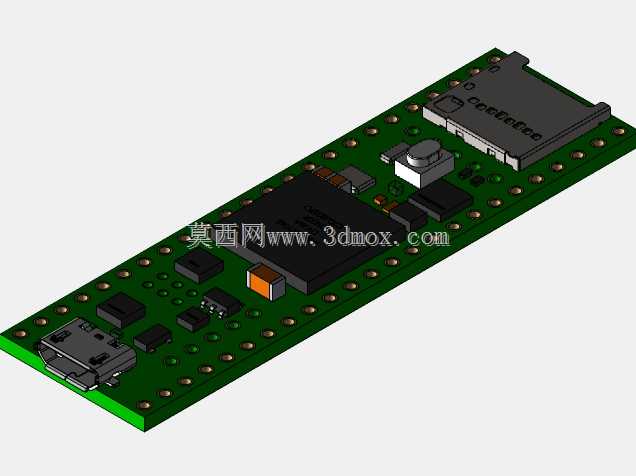

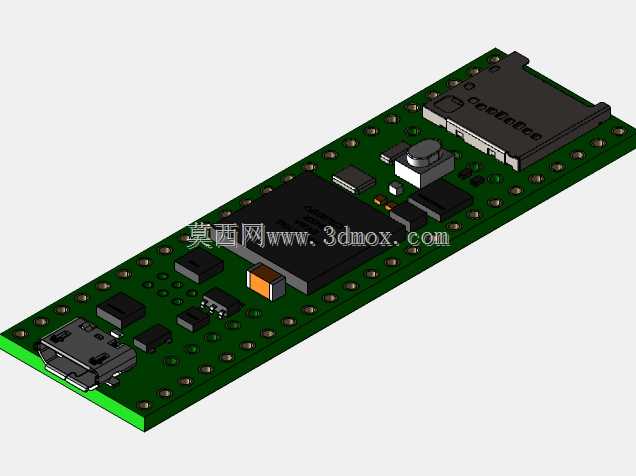

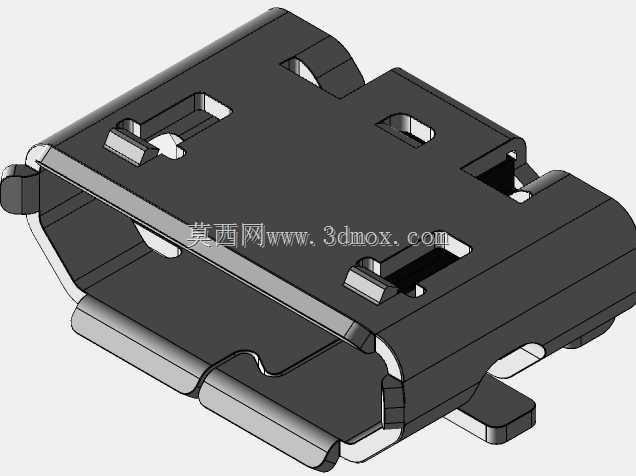

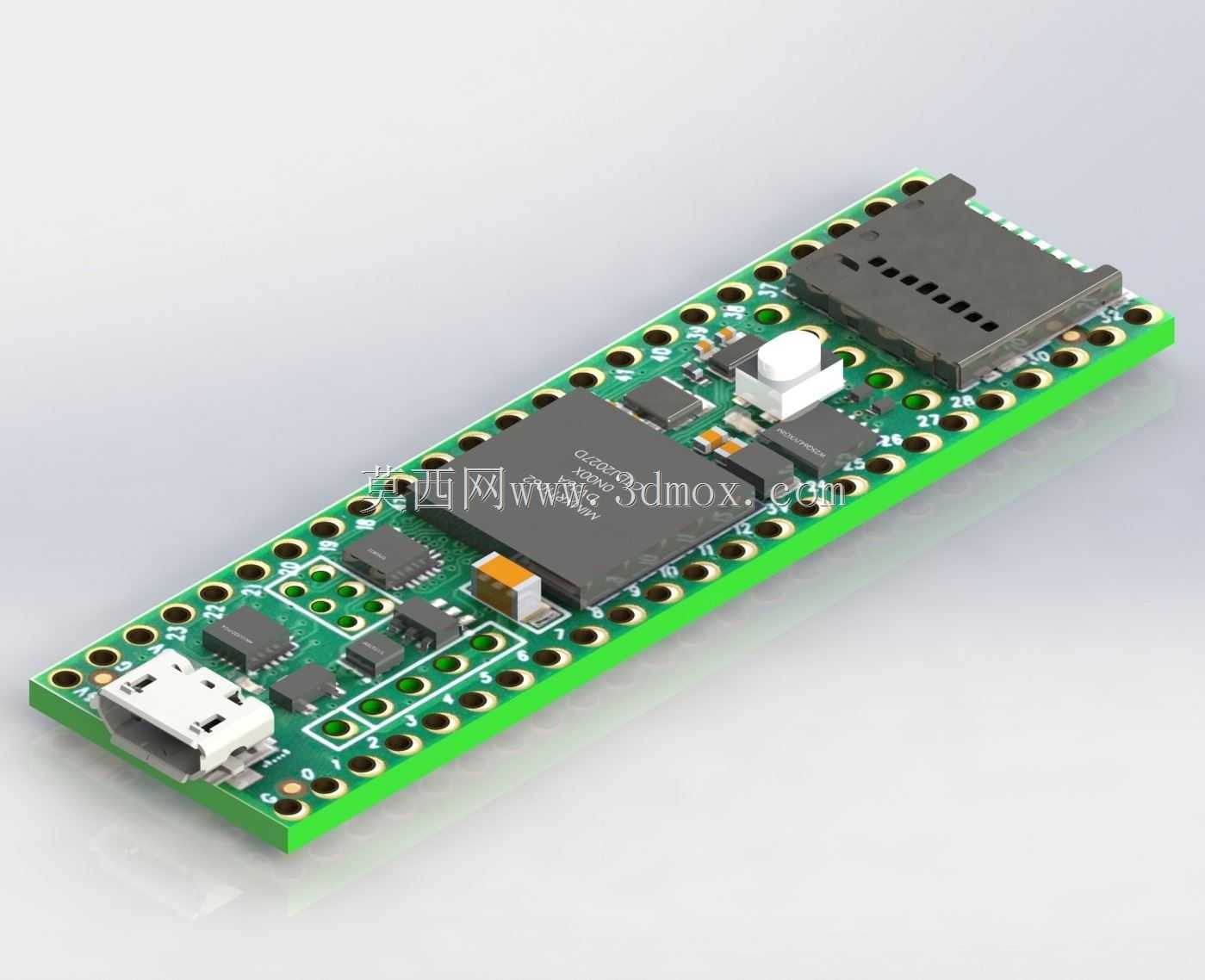

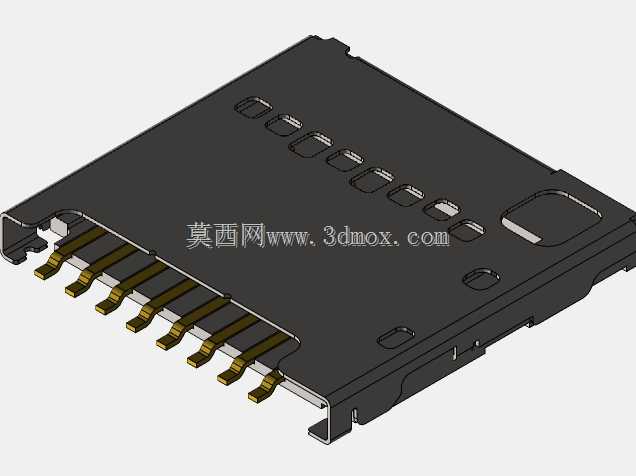

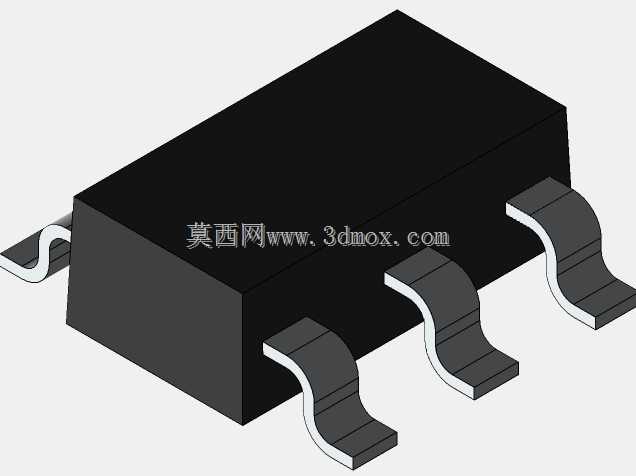

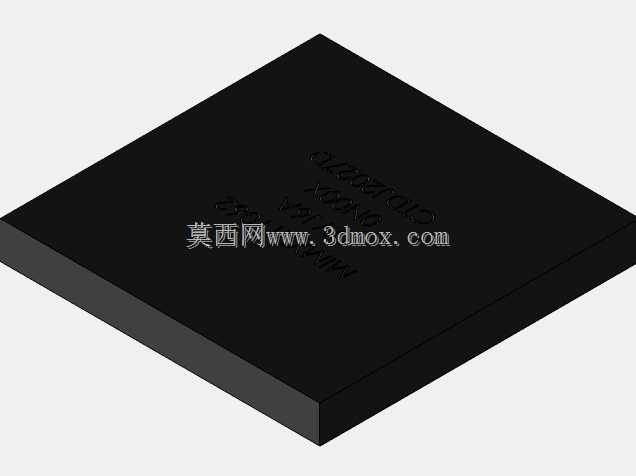

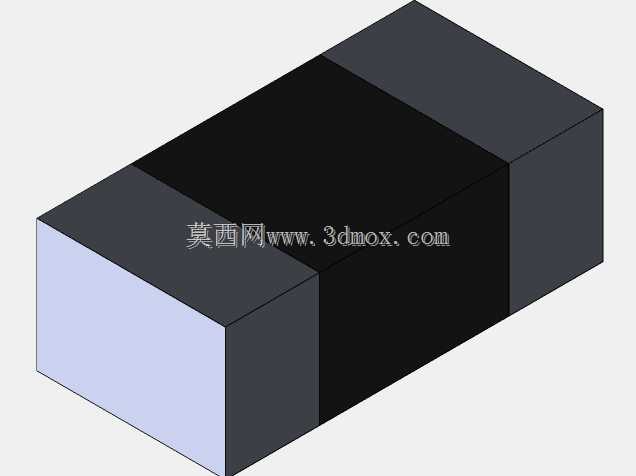

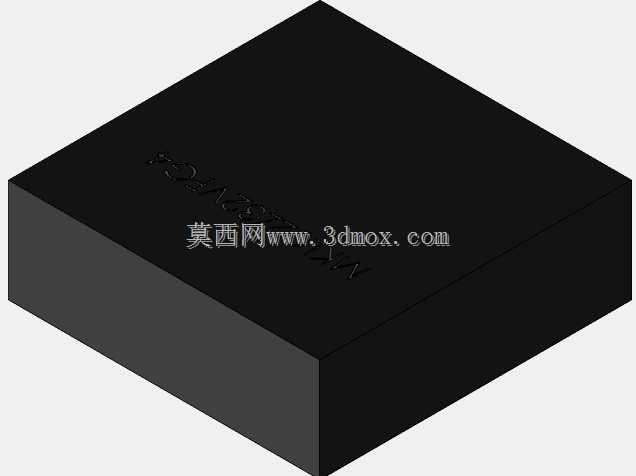

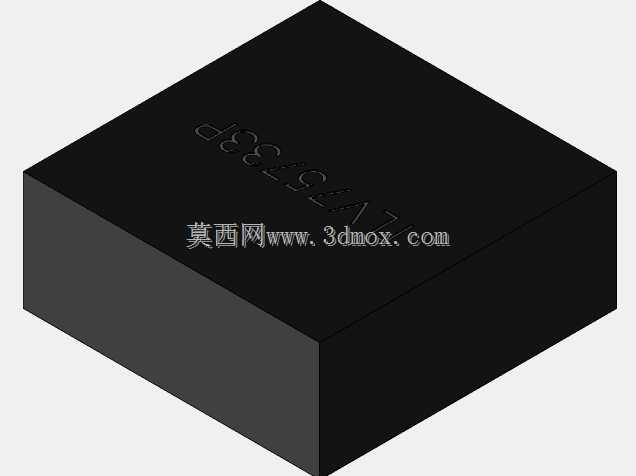

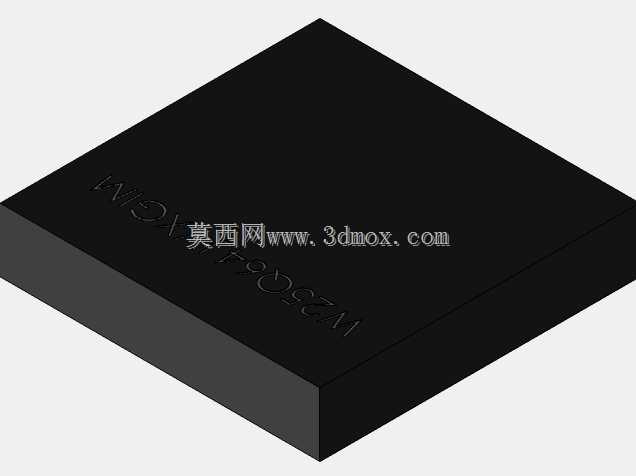

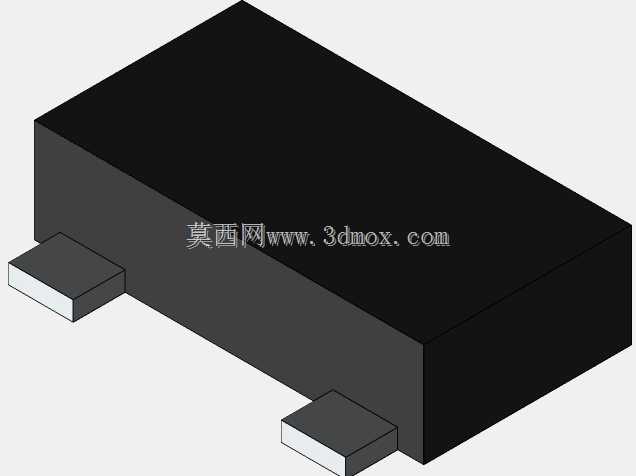

　　从功能布局来看，板载的主控制芯片布置在板身中部区域，周边的电源管理芯片、时钟晶振、存储芯片都围绕主控做最短路径布线，既减少了高频信号的传输干扰，也让板上的发热元件分散排布，避免局部热量堆积影响运行稳定性。板端的Micro USB接口布置在板身短边的端部位置，接口的突出高度与板身最高的SD卡座元件高度差控制在2mm以内，在设计设备外壳时，只需要在对应位置预留统一高度的接口开口，不需要做阶梯式的避让结构，能降低外壳的开模复杂度。板载的SD卡座布置在主控芯片的另一侧，卡座的插拔方向顺着板身长度方向，在设备内部安装时，不会因为旁边的结构件挡住SD卡的插拔路径，后期做固件升级、数据存储更换时不需要拆出整个控制板就能操作。

　　实际项目应用里，这块控制板覆盖的场景很广，从小型的DIY创意电子项目，到工业场景里的小型数据采集节点、步进电机控制终端，再到创意灯光装置的主控单元，都能适配。比如做高速步进电机控制时，板上的PWM输出引脚均匀分布在板身两侧的排针上，接线时可以将电机驱动的信号线就近接在对应引脚，减少飞线的长度，降低信号干扰带来的步进丢步问题；做RGB灯光阵列控制时，多通道的PWM输出可以直接驱动多路灯珠信号，板上的3.3V电源引脚可以就近给信号转换电路供电，不需要额外从外部拉电源线，简化整体接线结构。

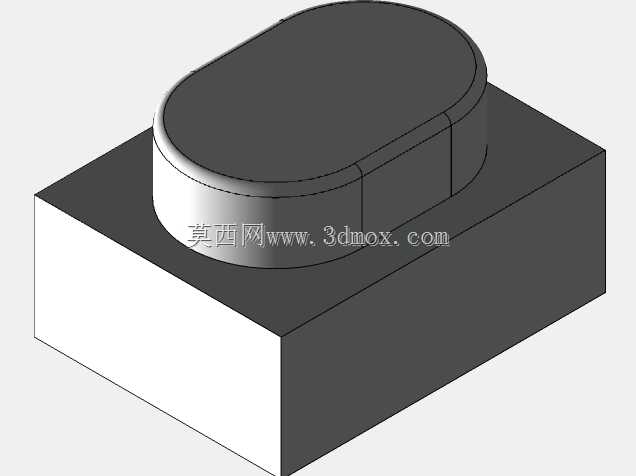

　　设计这块板的三维结构时，需要重点关注几个安装边界：首先是板底的元件突出高度，板底的贴片元件最高突出高度不超过1mm，在做载板设计或者底部安装绝缘片时，预留1.2mm的间隙就可以避免元件被压损；其次是板顶的复位按键高度，按键的顶面比SD卡座顶面低0.5mm，在做外壳贴合时，要在复位按键位置预留独立的按压凸台，不能让外壳内壁直接压在按键上造成误触发；另外板边排针的焊接高度，如果采用直插排针焊接，排针在板顶的突出高度约为8.5mm，设计外壳内部净空时要预留至少9mm的高度空间，避免排针顶到外壳内壁。还有板上的状态指示灯位置，布置在USB接口旁边的板边位置，做外壳时要在对应位置预留导光孔，不需要额外加导光柱就能直接观察到电源、运行状态的灯光指示，能减少整机的零件数量。

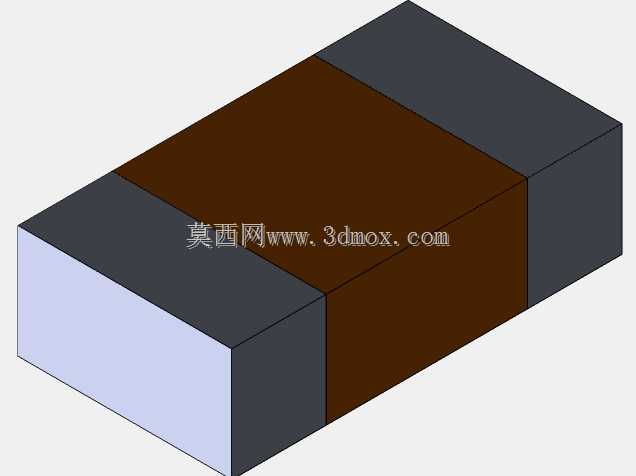

　　从结构可靠性角度来看，板上的大尺寸元件比如USB接口、SD卡座都做了加强焊盘设计，在频繁插拔USB线、更换SD卡时，不会因为反复受力导致焊盘脱落，在做经常需要移动调试的原型设备时，这个设计能大幅提升硬件的使用寿命。板上的电源输入回路的滤波电容都布置在靠近供电引脚的位置，结构上不会和周边的接插件产生干涉，在做三防漆涂覆时，也能很方便的避开接插件位置，不会影响后续的接线连接。很多工程师在画这块板的适配结构时，容易忽略排针引脚的伸出长度，要么预留空间不够导致排针顶壳，要么空间太大导致设备内部结构松散，实际测量下来，标准长度排针焊接后，从PCB板面到排针顶端的距离是8.3-8.7mm，按照9mm预留净空是比较合理的，既不会有干涉问题，也不会浪费过多的内部空间。另外，板身的长宽尺寸比例约为4:1，在狭长型的设备内部安装时，可以顺着设备的长度方向布置，充分利用设备内部的狭长空间，不会因为板型方正浪费内部安装空间，比如在小型手持设备、管道式检测节点这类内部空间狭长的设备里，这个板型的适配优势会非常明显。
