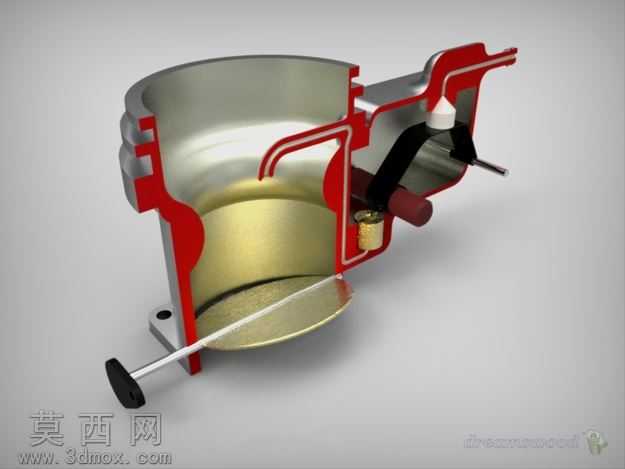

剖视结构化油器三维设计作品

本作品为化油器的剖视展示三维模型，建模阶段采用自顶向下的设计思路，先梳理化油器整体的腔体布局、油路气路走向与核心功能部件的装配关系，再逐步拆分各个独立零件进行精细化建模。首先构建化油器的主体腔体结构，精准还原进气通道的曲面弧度、浮子室的腔体容积与安装定位结构，对节气门轴、阻风门的转动配合结构做了公差适配的建模处理，保证虚拟装配下部件的运动逻辑符合真实机械原理。针对油路部分，细化了量孔、喷管、浮子机构的细节结构，还原浮子随油面升降控制进油的结构逻辑，对针阀、密封面等精密配合部位做了结构倒角与贴合面的精准处理，避免建模过程中出现结构干涉问题。渲染阶段采用半剖视的展示方案，将主体金属腔体做半透明金属材质处理，清晰展现内部的油道、气道走向，对内部的浮子、针阀、弹簧等功能部件分别赋予差异化材质：浮子采用轻质工程塑料材质，弹簧做金属发黑处理，密封件赋予橡胶材质的哑光质感，转动轴类零件赋予抛光金属材质，通过材质区分让内部结构层级一目了然。外部的操纵杆、安装固定座等部件做了金属切削的质感表现，还原真实机加工零件的表面纹理。设计过程中重点还原了化油器燃油与空气混合的核心结构逻辑，剖视切面做了红色高亮标识处理，清晰区分剖切边界与内部流道，让观看者可以直观理解化油器的工作原理：空气流经喉管产生负压将燃油吸出，与空气混合后送入气缸，节气门通过转轴转动控制进气量从而调节动力输出。建模全程保证各个零件的装配关系准确，无错位、穿模问题，所有曲面过渡顺滑，薄壁结构的厚度符合真实化油器的生产工艺要求，既可以作为原理展示的教学模型，也可为化油器的结构优化、改装设计提供三维参考基础，通过剖视的呈现方式降低了复杂内部结构的理解门槛，清晰展现传统燃油供给部件的精密机械设计逻辑。
