CI型下巴支撑机械零件结构设计

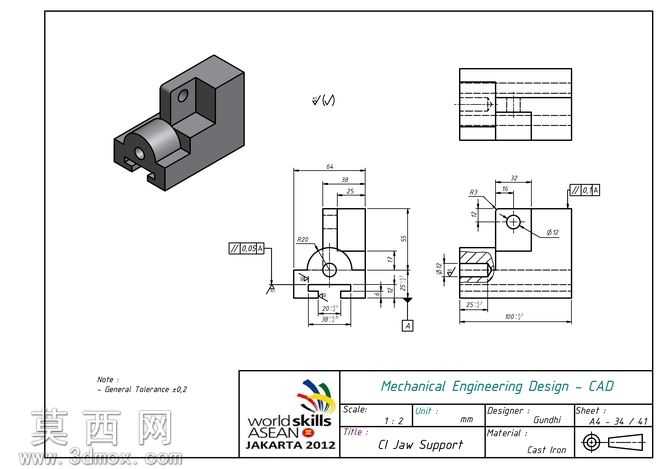

本作品为CI型下巴支撑机械零件的三维设计成果，建模阶段严格遵循机械工程制图规范，以二维工程图标注的尺寸参数为核心依据，在三维建模环境中完成1:1比例的实体构建。建模过程中优先采用参数化草图驱动特征的方式，先绘制零件的基准截面轮廓，对带圆弧过渡的支撑耳部、带同轴孔的圆柱铰接段、L型主体安装座分别进行特征拆解，通过拉伸、切除、圆角、倒角等基础特征命令完成主体结构搭建，针对铰接孔的同轴度要求、安装面的平面度要求，在建模时同步添加几何约束，确保各特征之间的位置精度与图纸标注完全匹配。材质设定阶段，根据零件标注的铸铁材质属性，为模型赋予对应铸铁材质，调整材质的粗糙度、反光度参数，还原铸铁零件哑光、略带颗粒质感的表面效果，同时对机加工的铰接孔内壁、安装基准面单独设置精加工面材质，区分非加工面与加工面的视觉差异，让模型的材质表现更贴合实际生产中的零件状态。结构设计上，该零件采用L型主体承载结构，一侧伸出带横向铰接孔的圆柱支撑段，用于与对应铰接轴配合实现转动连接，圆柱段端部开设开口槽用于安装锁紧构件，实现铰接位置的松紧调节；主体上部开设竖向安装孔，用于将整个支撑件固定在对应设备基体上，各边角位置均设置工艺圆角，避免应力集中问题，同时符合机加工的工艺要求，图纸中标注的形位公差要求，在建模时通过基准面、基准轴的设定完成对应约束，保证零件的装配适配性。渲染阶段采用正交视角与等轴测视角结合的方式，等轴测视角用于展示零件的整体立体形态，正交投影视角对应工程图的三视图方向，清晰展示各部分的尺寸关系与结构细节，渲染时采用柔和的均匀漫反射光源，避免强反光遮挡零件的轮廓边线与结构特征，确保模型展示既具备立体真实感，又能清晰传递结构信息。整个设计过程严格遵循机械设计的工艺合理性要求，所有结构特征均满足常规机加工的生产条件，无无法加工的倒扣、薄壁等不合理结构，各孔位、槽位的尺寸均预留合理的装配公差，可直接用于后续的工程出图、数控加工编程或者3D打印验证环节，完整还原了技能竞赛类机械零件设计的精度要求与工艺逻辑。
