工业传动用闭环齿形同步带三维设计

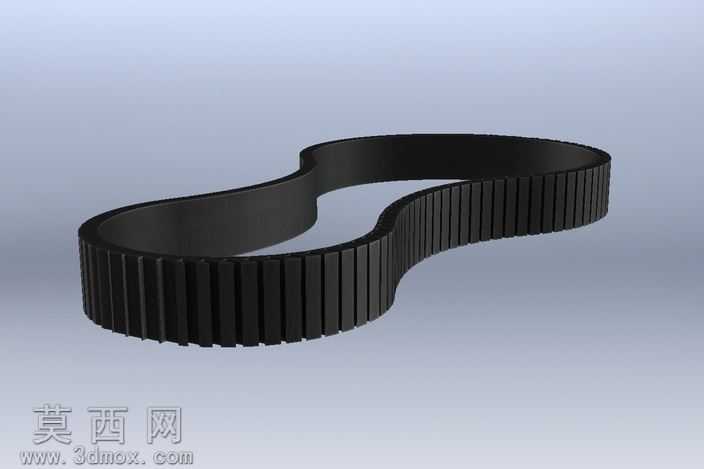

本同步带三维模型采用SolidWorks软件进行参数化建模，建模过程严格遵循工业同步带的实际尺寸规范，首先通过草图绘制同步带的闭合环形轮廓，精准控制带体的节线长度、带宽以及齿形的齿距、齿高、齿根圆角等核心参数，确保齿形轮廓与标准同步带轮的啮合尺寸完全匹配。建模时采用扫描特征生成带体基础结构，再通过阵列命令完成环形齿的均匀排布，对齿形与带体的衔接处做了平滑过渡处理，避免出现应力集中的尖锐棱角，还原了实际同步带一体成型的结构特征。材质渲染阶段，为带体主体赋予黑色氯丁橡胶材质，调整材质的粗糙度参数模拟橡胶表面细腻的哑光磨砂质感，同时对带齿的啮合接触面做了细微的纹理处理，还原橡胶传动带表面的细微防滑纹理，渲染时采用柔和的影棚布光，通过多角度光源打亮带体的环形曲面，清晰呈现带体的弧度与齿形的立体结构，阴影效果柔和自然，完整展现同步带的外观形态与结构细节。结构设计上，该模型还原了同步齿形带的核心传动结构，内侧均匀排布的横向齿能够与同步带轮的齿槽精准啮合，实现无滑差的同步传动，相比普通平皮带具备更精准的传动比，带体采用闭合环形设计，无需额外拼接接头，保证了传动过程中的运行平稳性，可适配不同中心距的同步传动机构。设计过程中充分考虑了同步带的实际应用场景，对带体的厚度、齿形的啮合角度都做了符合工业标准的参数设定，模型结构完整无破面，可直接用于传动机构的装配模拟、运动仿真，也可作为机械设计教学、传动方案演示的三维素材，能够直观展示同步带的结构特点与啮合传动原理，帮助设计人员快速完成传动系统的布局验证，也可用于产品展示、方案汇报时的可视化呈现，清晰传递同步带的外观特征与结构优势。
