多晶硅小型太阳能发电电池板结构

　　这款多晶硅太阳能电池板的输出开路电压区间在2.5V至3.06V范围，额定输出电流200mA，核心定位是小功率离网光伏发电场景的能量采集单元，最常见的应用是搭配3V级超级电容组成微型储能供电系统，给低功耗户外传感器、小型无线传输节点、庭院微型照明模组这类无需大功率供电的设备提供持续电能，尤其适合部署在布线困难、无外接市电的野外监测点位，比如农业土壤温湿度采集节点、户外小型气象站、偏远区域的低功耗安防提示装置，这类场景下设备整体功耗极低，依靠该电池板日间采集的光能即可完成储能，无需频繁更换电池，大幅降低后期运维成本。

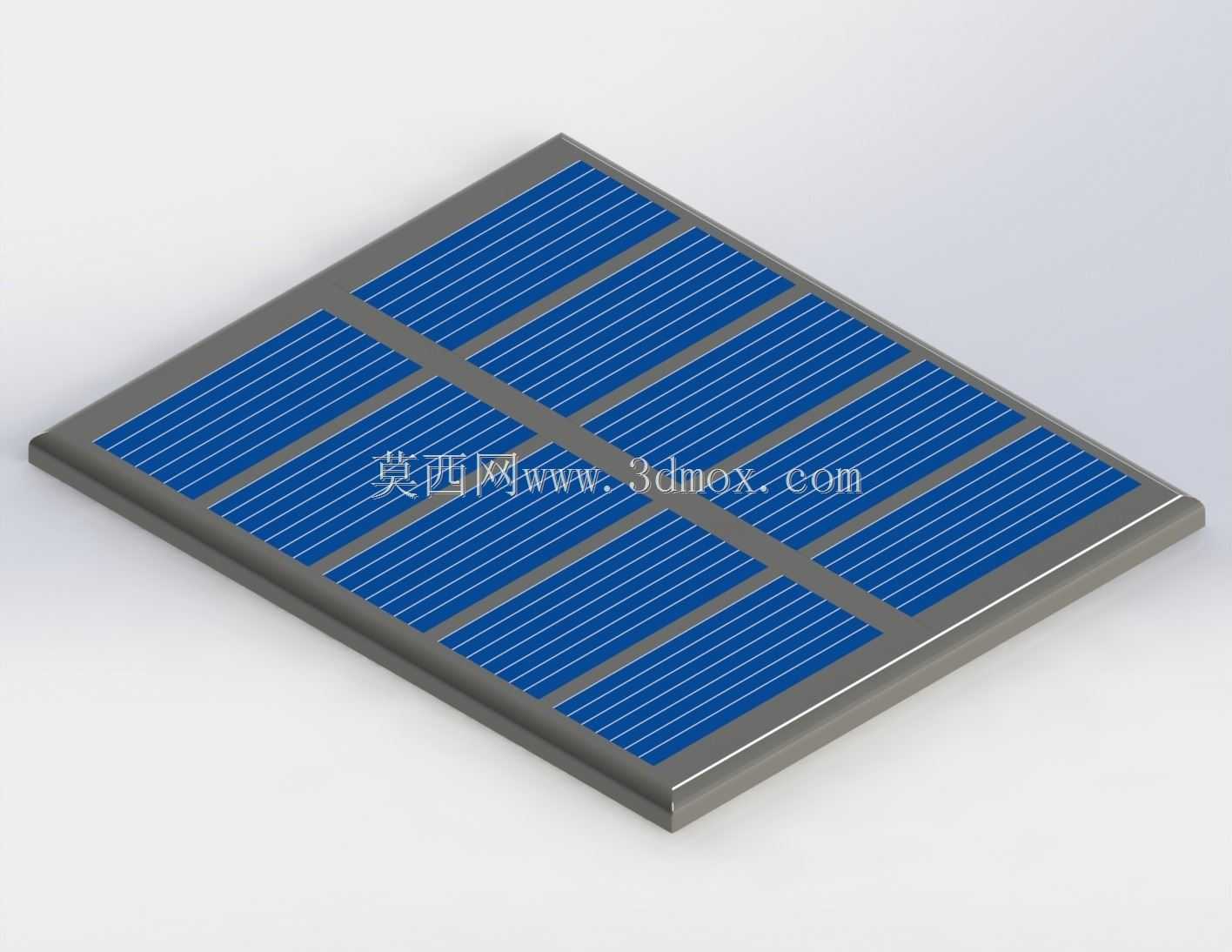

　　从结构设计来看，这款电池板采用标准多晶硅电池片栅线布局，表面蓝色氮化硅减反层覆盖整个受光面，栅线采用等间距平行排布加主栅汇流的结构，尽可能降低电池片本身的串联电阻，减少发电过程中的内阻损耗；电池片之间采用串接布局，通过汇流条完成电气连接，外围采用环氧树脂封装边框，既可以固定内部电池片结构，也能隔绝户外环境中的水汽、粉尘侵入，避免电池片受潮氧化导致发电效率衰减。设计阶段需要重点考虑受光面的有效利用率，栅线宽度经过优化，在保证载流能力的前提下尽可能缩小遮光面积，平衡导电性能与受光效率的矛盾。

　　实际使用中，多片同规格电池板可以通过串并联组合调整输出参数，并联可以提升整体输出电流，串联可以提升输出电压，满足不同电压等级储能单元的充电需求；针对超级电容充电的应用场景，需要额外搭配旁路二极管防止反向电流倒灌，避免夜间或光照不足时超级电容向电池板反向放电造成能量损耗，甚至反向击穿电池片，同时要注意充电电压的管控，必要时可通过遮挡电池板边缘受光面积的方式微调输出电压，避免过压损坏超级电容这类对输入电压敏感的储能元件。

　　安装边界方面，这款小型电池板的外形为薄型方片状结构，安装时需要保证受光面朝向正南方向（北半球部署场景），倾斜角度根据部署区域的纬度调整，保证全年日间都能获得最优的光照入射角；安装固定时可采用边框粘接或者支架压接的方式，不需要预留过大的操作空间，整体厚度较薄，可以贴合在设备外壳表面安装，不会额外占用过多设备内部空间；接线端从电池板背面引出，接线时需要做好正负极标识，避免反接损坏后端充电管理电路，同时接线位置要做防水密封处理，防止户外雨天进水造成短路故障。

　　从功能特性来看，多晶硅材质的电池板相比非晶硅产品在弱光环境下的发电表现更稳定，即使在阴天散射光条件下也能输出一定的电流，适合户外复杂光照条件下的持续能量采集；封装结构具备基础的户外耐候能力，可以耐受常规的日晒雨淋、温度循环变化，正常使用场景下的发电寿命可以满足低功耗设备长期供电的需求，不需要频繁更换发电单元。设计建模过程中，需要准确还原电池片的栅线排布细节、封装边框的倒角结构、汇流条的走线位置，保证模型结构与实物一致，方便后续做设备整体装配时的干涉检查，确认电池板安装位置与周边结构件的间隙，避免装配时出现压损电池片、遮挡受光面的问题。
