小功率多晶太阳能供电板结构设计

　　做小型低功耗户外传感节点、便携微型电子设备的供电方案选型时，这类小尺寸多晶光伏板是绕不开的基础元器件，很多刚接触嵌入式硬件配套结构设计的工程师，容易只关注标称电参数，忽略结构安装边界和实际工况下的性能偏差，最后做出来的固定结构要么装不上，要么实际发电效率达不到设计预期。这款光伏板的外形做了全包边硬质封装，整体长宽尺寸控制在53毫米乘18毫米的区间，厚度在2.2到2.6毫米之间，边缘做了圆弧过渡处理，没有尖锐的直角毛刺，不管是嵌装在小型便携设备的外壳预留槽位，还是用双面胶、微型压片固定在户外小型监测终端的外壳表面，都不会因为边角应力集中出现封装开裂的问题。从实际应用场景来看，这类小功率光伏板的适配范围非常广，

　　野外部署的低功耗温湿度传感节点、庭院微型装饰灯、便携迷你充电外设、小型太阳能驱动的玩具模型，还有学生做新能源类科创项目的原型验证，都会用到这个功率等级的组件。它的核心发电区域采用多晶硅片层压封装，表面覆盖高透光的防护层，既能保证光线入射效率，又能阻挡日常使用中的灰尘、零星溅水对内部硅片的侵蚀，封装边缘的密封处理做的比较规整，常规户外露天使用时，不会因为早晚温差产生的凝露渗入内部造成电路短路。设计这类光伏板的配套安装结构时，不能直接按标称的开路电压去匹配后端储能电路，实际户外工况下，正午阳光充足的环境里，单片的开路电压会从初始的0.6V左右降到0.58V上下，不同批次的硅片因为供应商制程的细微差异，电压参数会有小幅波动，

　　如果需要给3V等级的超级电容做浮充供电，通常需要把5片同规格的光伏板串联起来才能达到充电电压阈值，这里要特别注意串联后的总电压不能超过超级电容的额定耐压值，不然很容易造成储能元件过压损坏，这点在做电路配套和结构排布的时候都要提前留好余量。结构排布上，这款板的发电区域集中在板面中部，四周的封装边框宽度均匀，做固定结构的时候，压接位置要完全落在边框区域，不能遮挡中部的硅片发电面，哪怕只是遮挡住一小条硅片，整片板的输出电流都会出现明显下降，原本标称100mA的输出电流，遮挡10%的发电面积可能就会掉20%以上的带载能力，这点在做外壳开窗设计的时候要反复核对尺寸，开窗边缘要和发电区域预留至少0.5毫米的间隙，避免装配公差导致的边框遮挡。

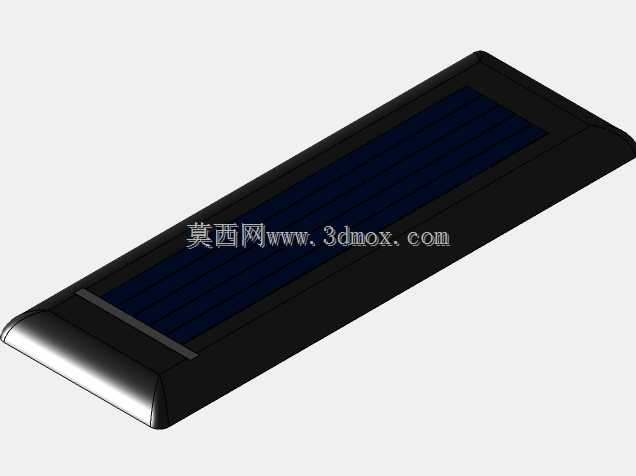

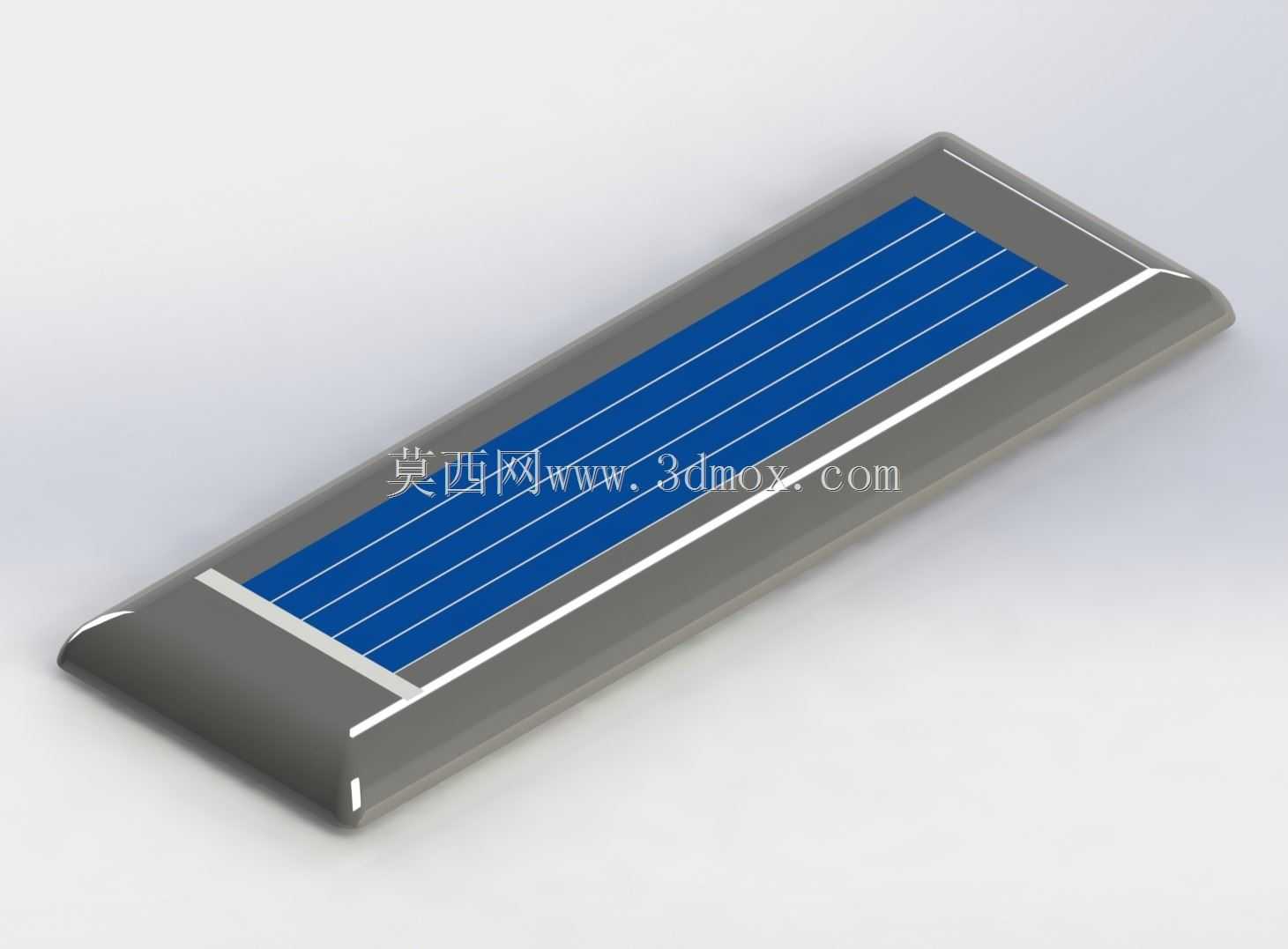

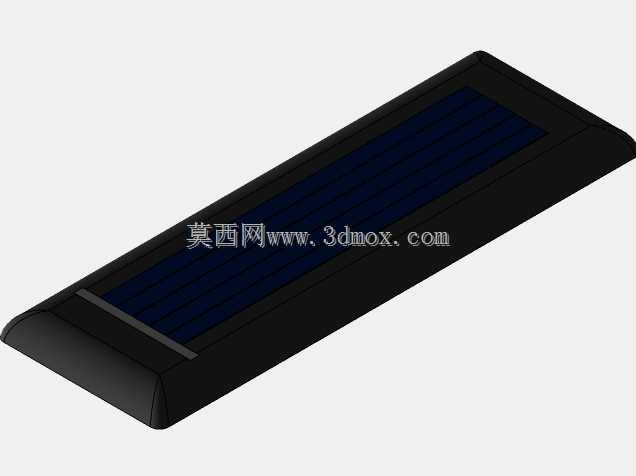

　　另外它的厚度不到3毫米，做嵌装结构的时候，槽位的深度要控制在2.7到2.8毫米，既可以让板面和外壳表面基本齐平，减少积灰的概率，又不会因为槽位过深在板面周围形成阴影影响受光。日常使用中，这类小板的安装方向要尽量让受光面垂直于正午阳光的入射角度，固定结构不要在板面四周形成凸起的挡边，不然低角度的早晚阳光会被挡边投下阴影，降低早晚时段的发电效率。如果是用在长期户外部署的设备上，固定方式优先选择嵌入式卡接加密封胶圈的结构，不要只用双面胶粘贴，避免长期紫外线照射导致胶层老化脱落。从建模的细节来看，这款模型还原了封装层的厚度差、硅片栅线的排布、边缘圆弧的过渡曲率，做整体设备装配干涉检查的时候，可以直接导入装配体，核对安装槽位的尺寸、固定孔的位置是否匹配，不用再反复测绘实物的外形尺寸，能减少原型打样的次数。很多工程师做小型光伏供电设备的时候，容易把光伏板的模型做成简单的薄片，忽略封装边框的厚度和边缘圆角，最后打样出来的外壳要么卡不进去，要么装配后缝隙过大影响防护等级，这个模型把这些容易被忽略的结构细节都做了还原，能有效避免设计阶段的尺寸疏漏。针对不同的使用场景，还可以在这个基础结构上拓展安装结构，比如给需要调整受光角度的小型设备加装微型转轴支座，给需要防水的场景在板的背面加装接线灌胶槽，这些拓展结构的设计都可以基于这个准确的外形模型来开展，不用从零开始测绘基础外形。
