SM74611智能旁路二极管结构设计

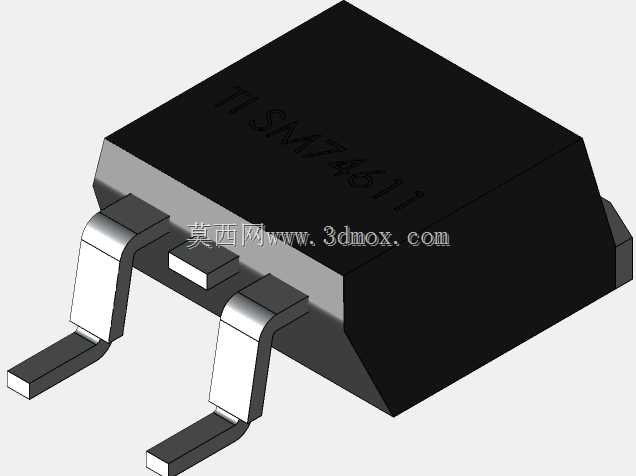

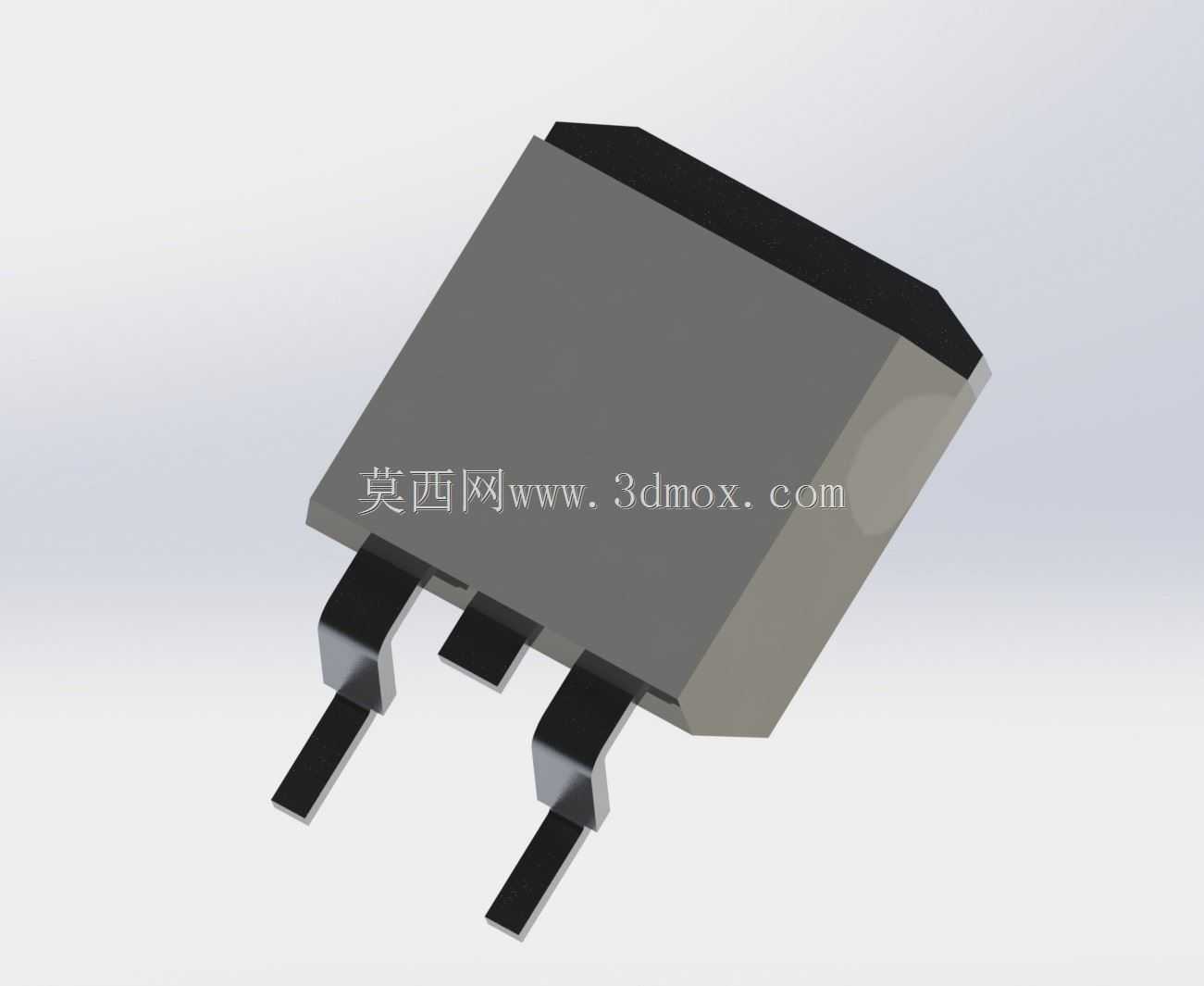

　　在光伏电站的组件回路设计中，旁路二极管是决定组件长期运行可靠性的核心保护元件，SM74611智能旁路二极管的三维结构设计，完全围绕光伏组件的实际工况展开，从安装适配到电气性能的结构落地，都做了针对性的工程优化。不同于常规阻断型旁路二极管的结构设计，这款器件的引脚布局采用TO-263封装的标准引脚间距，三个引脚的成型角度、伸出长度都严格匹配光伏组件接线盒内部的PCB焊盘尺寸，安装时不需要额外弯折引脚就能直接完成波峰焊或者回流焊工序，引脚的厚度设计兼顾了载流能力与焊接浸润性，表面镀锡层的厚度控制在工业级焊接要求范围内，避免长期户外运行后出现引脚氧化虚接的问题。器件本体的塑封外壳采用耐候性工程塑料，外形的棱角做了圆弧过渡处理，

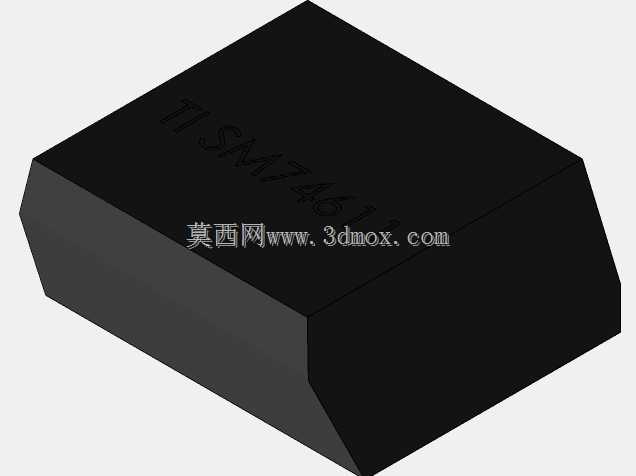

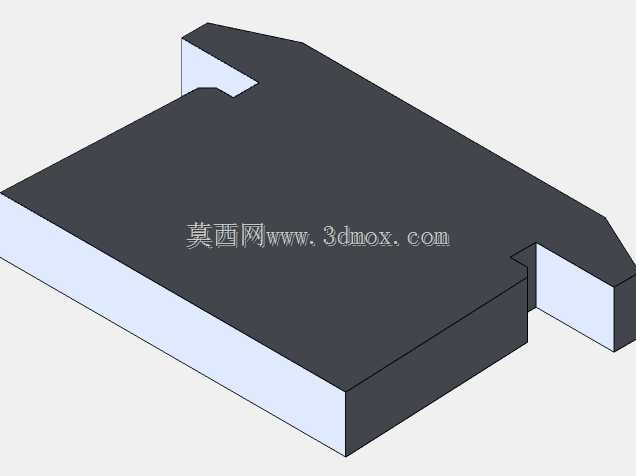

　　既可以减少注塑成型时的应力集中，也能避免安装过程中尖锐边角划伤接线盒内部的绝缘层，本体背面的散热焊盘尺寸经过热仿真优化，和PCB上的散热覆铜区域完全对齐，当组件出现局部遮挡、二极管导通工作时，导通产生的热量可以直接通过背面焊盘传导到PCB散热铜皮上，再通过接线盒的散热结构散出，避免器件结温过高触发失效。从功能实现的结构设计来看，这款智能旁路二极管的内部芯片布局做了等电位优化，三个引脚对应的内部连接路径长度一致，减少了大电流导通时的路径电阻差异，避免局部过流发热。在实际应用场景中，这款二极管直接并联在光伏组件的电池串两端，当某一片电池出现遮挡变成负载时，二极管会快速导通，把被遮挡电池串的电流旁路出去，避免热斑效应击穿电池片，

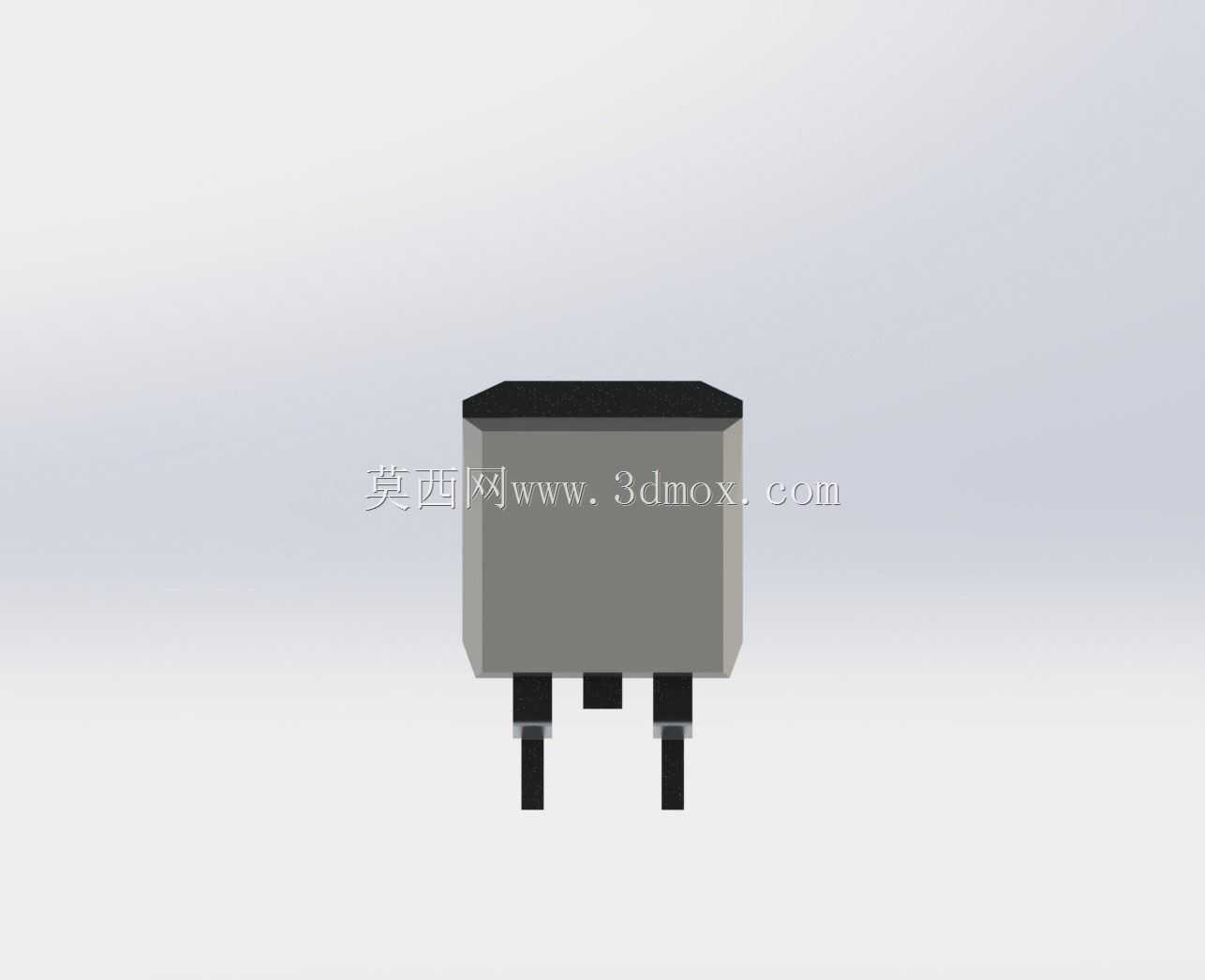

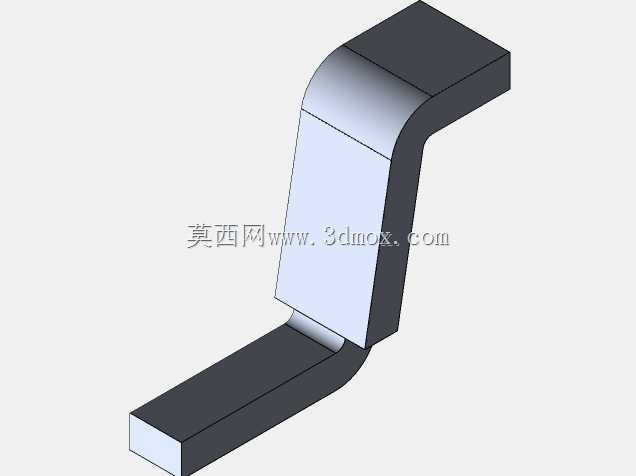

　　和常规旁路二极管相比，这款智能型器件的正向导通压降结构设计更低，导通时的自身功耗更小，在长期旁路工作状态下的发热量更低，能适配高功率光伏组件的大电流工作需求。在光伏逆变器、超级电容储能回路、电池电压调节模块的设计中，这款二极管的结构尺寸也能直接适配标准PCB封装，不需要额外调整安装空间，器件的本体高度控制在常规贴片元件的高度范围内，安装后不会和接线盒的上盖产生结构干涉，也不会影响周边元件的布局布线。做三维建模的时候，需要重点关注引脚的共面度公差，三个引脚的底面必须处于同一平面，公差控制在0.1mm以内，否则SMT贴装时会出现虚焊问题；本体的拔模斜度按照注塑工艺要求设置，保证开模时可以顺利脱模，不会出现塑封体缺料的问题；

　　散热焊盘的位置度公差也要严格控制，保证和PCB焊盘完全重合，否则会影响散热效率，甚至导致焊接时焊锡桥连引发短路。在户外光伏电站的实际运行中，这款器件要承受-40℃到85℃的环境温度波动，还有紫外线长期照射、湿热、盐雾等恶劣工况，所以塑封外壳的材料选型在结构设计阶段就做了适配，外壳和引脚之间的密封结构做了台阶式设计，避免水汽顺着引脚缝隙渗入器件内部，引发内部芯片腐蚀失效。不同于插件式二极管的结构，这款贴片式封装的器件不需要在PCB上开插件孔，能减少PCB的加工工序，提升接线盒的生产组装效率，同时贴片安装的结构抗振动性能更好，在光伏组件受到风振、运输颠簸的时候，不会出现引脚脱焊的问题。在做设备选型匹配的时候，结构工程师只需要确认PCB上的封装尺寸和这款器件的三维模型匹配，就可以直接调用模型完成布局，不需要额外做结构干涉检查，模型的所有尺寸都和实际器件的量产尺寸一致，包括引脚的宽度、厚度、折弯半径，本体的长宽高，散热焊盘的尺寸，都按照器件手册的标称公差做了建模，能直接用于生产前的结构验证。
