NEMA8-42步进电机适配安装板组

　　在非标自动化设备、小型数控运动平台、3D打印传动模组、桌面级机械臂关节、精密检测位移台这类需要搭载步进电机做精准位移控制的场景里，电机与设备主体框架的安装适配一直是结构设计阶段容易踩坑的环节——不同厂商生产的同规格NEMA标准步进电机，安装孔位的公差、电机前端止口的突出高度、出线端的避让空间往往存在细微偏差，若直接按照单一厂商的样本尺寸做安装位设计，后续换用不同品牌电机时很容易出现孔位对不上、止口卡滞、电机端面与安装面贴合不严引发的传动同轴度偏差问题，严重时还会因为电机安装受力不均导致运行振动超标、轴承过早磨损。

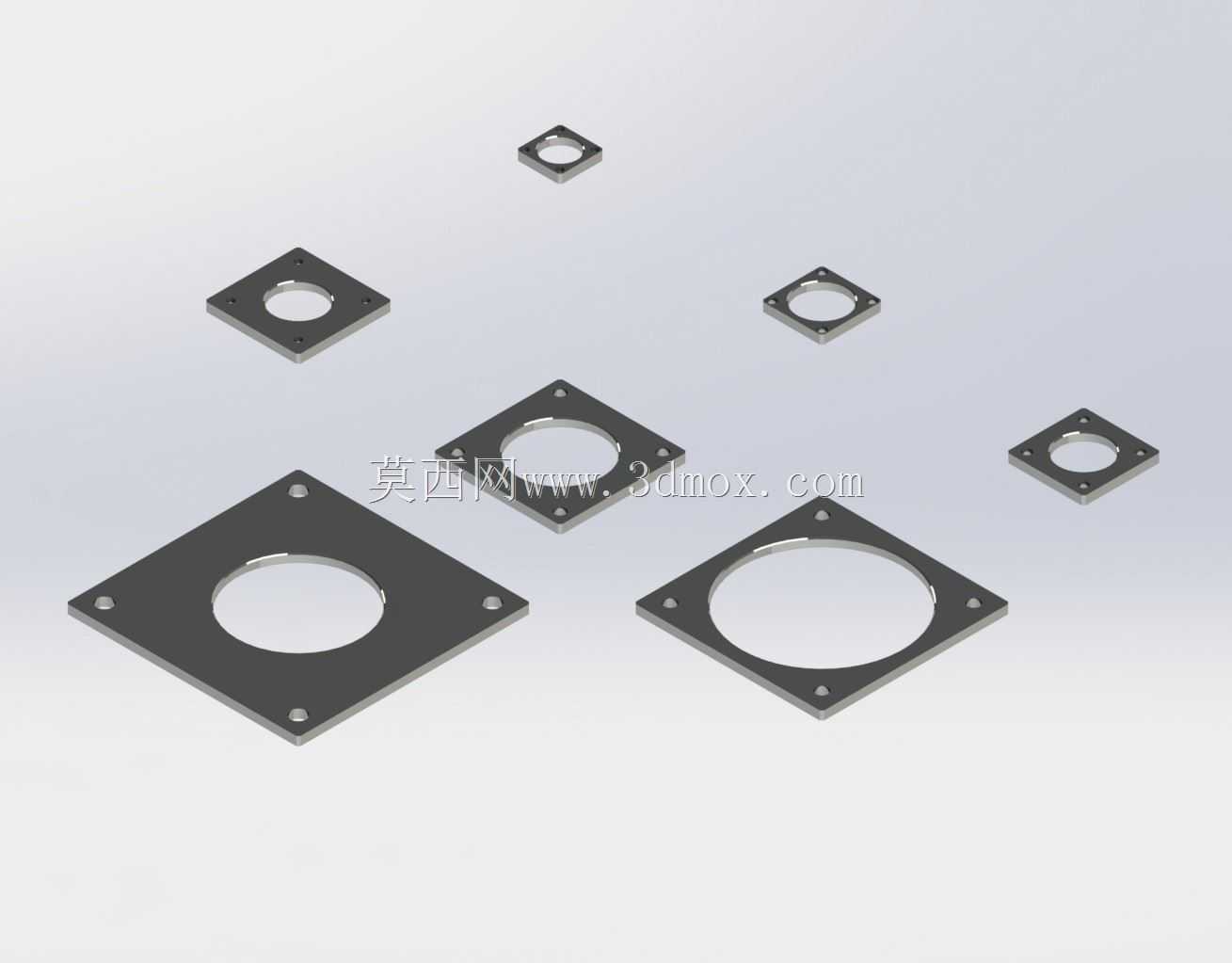

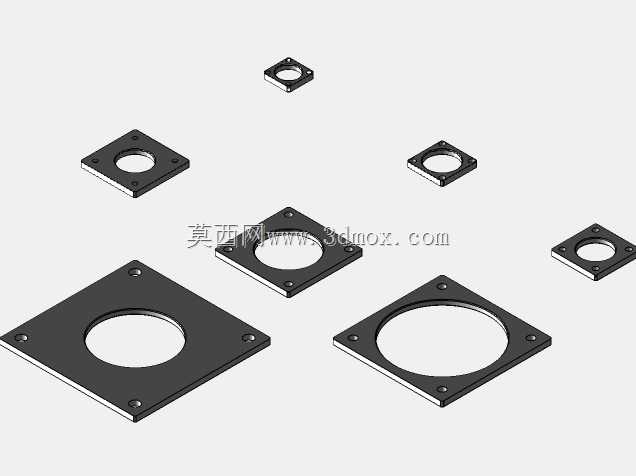

　　这套安装板组正是针对NEMA8到NEMA42全系列常规法兰规格步进电机做的适配安装基准件，覆盖了从微型20法兰小扭矩步进电机，到42、57、86法兰常规传动用步进电机的安装尺寸边界，每一块安装板都采用方形法兰板式结构，中心开设对应规格电机前端止口的避让通孔，四个角位预留对应NEMA标准的安装过孔，孔位公差按照机械装配H7级精度做适配预留，既可以保证电机安装时止口顺利穿过板件，又能通过孔位的间隙补偿抵消不同厂商电机的安装孔位公差偏差，避免强行锁附导致的电机机壳变形。

　　设计过程中没有做多余的加强筋或者异形减重结构，整体采用平直的薄板构型，一方面是因为这类安装板通常是锁附在铝型材框架、设备钣金立板或者滑台模组的端面上，依靠安装基面的支撑就能获得足够的结构刚性，平直板面可以保证与安装基面完全贴合，不会因为板面结构凹凸出现安装倾斜；另一方面平直的板件在加工时不管是采用激光切割、数控冲压还是线切割加工，都能以更低的加工成本获得更高的平面度，不需要额外做铣面加工就能满足安装面的平面度要求，适合小批量设备试制时快速加工打样。

　　从安装边界来看，不同规格的安装板外轮廓尺寸比对应电机法兰的最大外轮廓单边宽出3-5mm，既不会因为板件尺寸过大占用多余的设备内部安装空间，又能给安装螺丝预留足够的扳手操作空间，锁附电机时不需要使用特殊的超薄扳手，用常规内六角扳手就能完成螺丝锁附；板件厚度根据对应电机的扭矩等级做了梯度匹配，小规格NEMA8到NEMA17对应的安装板采用1.5-2mm厚度板材，NEMA23到NEMA34对应的安装板采用3-4mm厚度板材，NEMA42大扭矩电机对应的安装板采用5mm厚度板材，既可以避免板件过薄在电机启停冲击下出现形变，又不会因为板件过厚增加不必要的整体重量与材料成本。

　　实际使用时，设计人员既可以直接选用对应规格的安装板作为电机与设备框架之间的转接垫片，补偿电机安装面与框架之间的尺寸公差，也可以以这套安装板的孔位、中心孔尺寸作为设计基准，直接在设备的框架板件上加工对应的电机安装位，不需要反复核对不同厂商的电机样本尺寸，能大幅缩短结构设计阶段的尺寸核对周期；对于需要在同一台设备上搭载不同规格步进电机的模块化设计场景，这套安装板的尺寸基准还可以作为通用安装接口，后续更换不同扭矩等级的电机时，只需要更换对应规格的安装板，不需要重新修改设备主体框架的安装孔位，能有效提升设备的模块化适配能力。

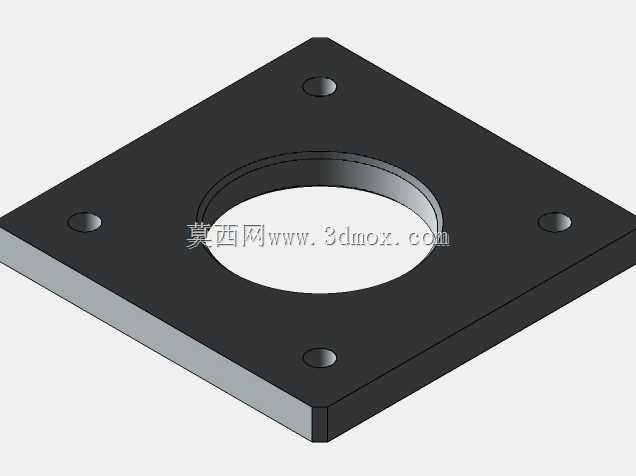

　　在安装板的孔位设计上，四个安装孔采用沉头孔设计，锁附螺丝时螺丝头可以完全沉入板件内部，不会突出板面影响安装板与设备基面的贴合，同时沉头孔的深度按照对应螺丝头的标准高度做预留，不会出现螺丝头顶死导致板件无法贴平的问题；中心避让孔的直径比对应电机的止口直径大0.2mm，既可以给电机止口提供足够的定位间隙，又不会因为间隙过大导致电机安装后出现径向偏移，保证电机输出轴与传动部件的同轴度要求，减少传动过程中的径向跳动。
