竖井配套长轴类传动零件结构设计

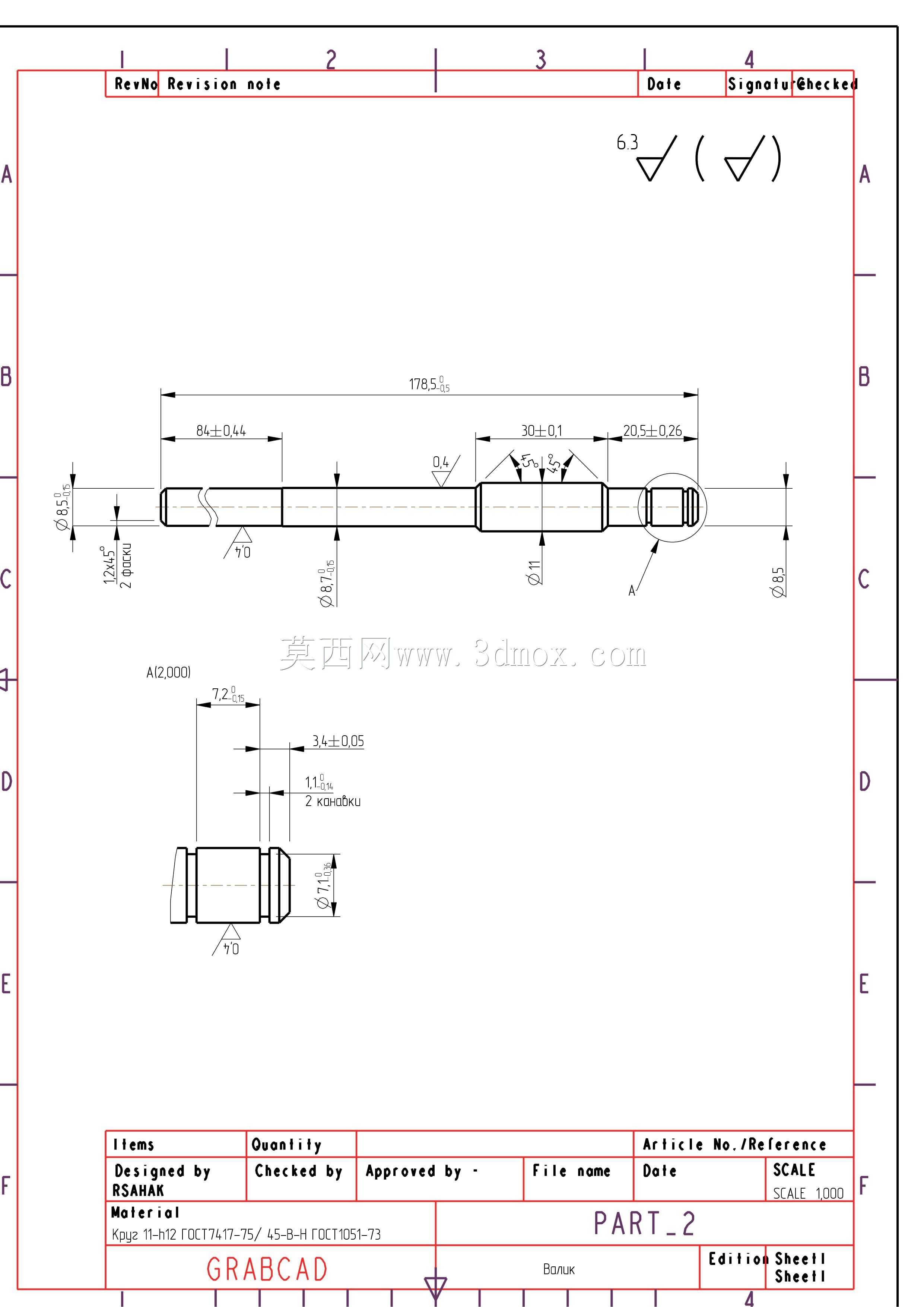

　　这类长轴类零件主要应用在竖井施工、竖井物料输送设备的传动链路中，作为动力传递的核心承载构件，承担着将驱动端扭矩传递至末端执行机构的作用，常见于竖井掘进设备的进给传动组、竖井提升设备的导向支撑传动段，在地下竖井作业的高负载、长行程传动场景中，需要兼顾扭转强度、径向支撑稳定性以及不同轴段的装配适配性。从结构设计来看，整根轴采用多阶梯轴段布局，不同直径的轴段分别对应不同的装配功能：直径较大的轴段用于装配传动轮、轴承等支撑与动力输入部件，轴肩位置做了明确的尺寸公差控制，保证装配时零件的轴向定位精度，避免运行过程中出现轴向窜动；直径收窄的轴段用于穿过设备的支撑隔板、密封组件，表面粗糙度要求更高，减少与密封件的摩擦损耗，延长密封结构的使用寿命。

　　轴的末端设计有扁位与螺纹结构，用于锁紧末端的连接件，防止高速转动或者负载波动时连接件松脱，同时末端的倒角处理方便装配时快速对准安装孔，减少装配过程中的零件磕碰。设计过程中首先需要匹配竖井设备的安装空间边界，整轴的总长度需要适配竖井设备的传动腔跨距，保证两端支撑轴承的安装位置刚好落在设备的支撑座基准面上，避免出现轴端悬伸过长导致的挠曲变形；各轴段的直径尺寸需要根据传递的额定扭矩做强度校核，尤其是轴径变化的过渡位置，采用圆角过渡减少应力集中，避免长期交变负载下出现疲劳断裂。表面粗糙度的标注对应不同的配合要求，与轴承、传动轮配合的轴段采用较高的加工精度，保证过盈或者过渡配合的连接可靠性，非配合面的粗糙度要求适当放宽，

　　在满足使用性能的前提下降低加工成本。图纸上标注的形位公差主要控制各轴段的同轴度，保证整轴转动时的径向跳动量在允许范围内，避免运行过程中出现振动、异响，影响整套传动系统的运行稳定性。在实际选型应用时，需要核对各配合轴段的直径尺寸与待装配的轴承内孔、传动轮轮毂孔径是否匹配，轴上键槽的尺寸与对应传动件的键槽规格是否一致，同时确认轴的总长度是否满足安装腔的轴向空间要求，预留出轴向锁紧与热胀冷缩的间隙。这类轴类零件在加工时通常采用圆钢下料，经过粗车、精车、铣键槽、热处理、磨削等工序完成，各工序的加工基准需要保持统一，以两端中心孔作为定位基准，保证各轴段的位置精度。在竖井作业的复杂工况下，这类轴件还要考虑一定的耐腐蚀性能，

　　因为地下竖井环境往往湿度较高，部分工况还会有泥浆、腐蚀性地下水的侵蚀，所以表面处理需要根据实际工况做相应调整，比如发黑、镀锌或者采用耐腐蚀合金钢材质，提升零件的使用寿命。从装配逻辑来看，整根轴的装配顺序从中间最大直径轴段开始，依次向两端压装轴承、传动轮、密封件、锁紧螺母，装配时需要注意各零件的安装方向，尤其是密封件的唇口方向要朝向设备内部，防止外界杂质进入传动腔，同时避免润滑油泄漏。轴上的退刀槽、砂轮越程槽的设计都符合机械加工的工艺要求，方便加工时刀具退刀，保证各轴段的加工长度到位，不会出现加工干涉的问题。
