多阶阶梯传动轴机械加工结构设计

　　这类多阶阶梯轴是旋转传动系统里的核心承载零件，日常在各类减速传动单元、小型动力输出机构、轻工输送设备的传动模组中都能见到它的应用，主要作用是承接动力输入端的扭矩，通过轴上不同轴段的定位结构，将动力传递给配套的齿轮、带轮或者联轴器，同时承担传动过程中产生的径向载荷与少量轴向载荷，保证整套传动机构的回转精度与运行稳定性。

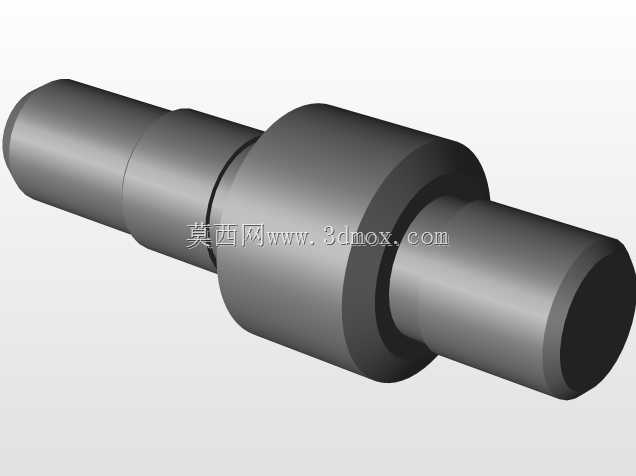

　　从结构设计逻辑来看，这款轴采用多段不等径的阶梯布局，并非随意设置轴肩尺寸：每一处轴肩的高度差都对应了安装零件的定位需求，比如直径较大的中间轴段，是用来套装传动齿轮的核心承载位，轴肩端面直接作为齿轮的轴向定位面，省去了额外加装定位套的空间，也能避免传动过程中齿轮出现轴向窜动；两端直径更小的轴段，分别对应轴承安装位与动力输入输出的连接位，其中一端设计的倒角结构，是为了装配轴承、联轴器时能够顺利导入，避免装配过程中刮伤零件内孔或者轴的配合面。

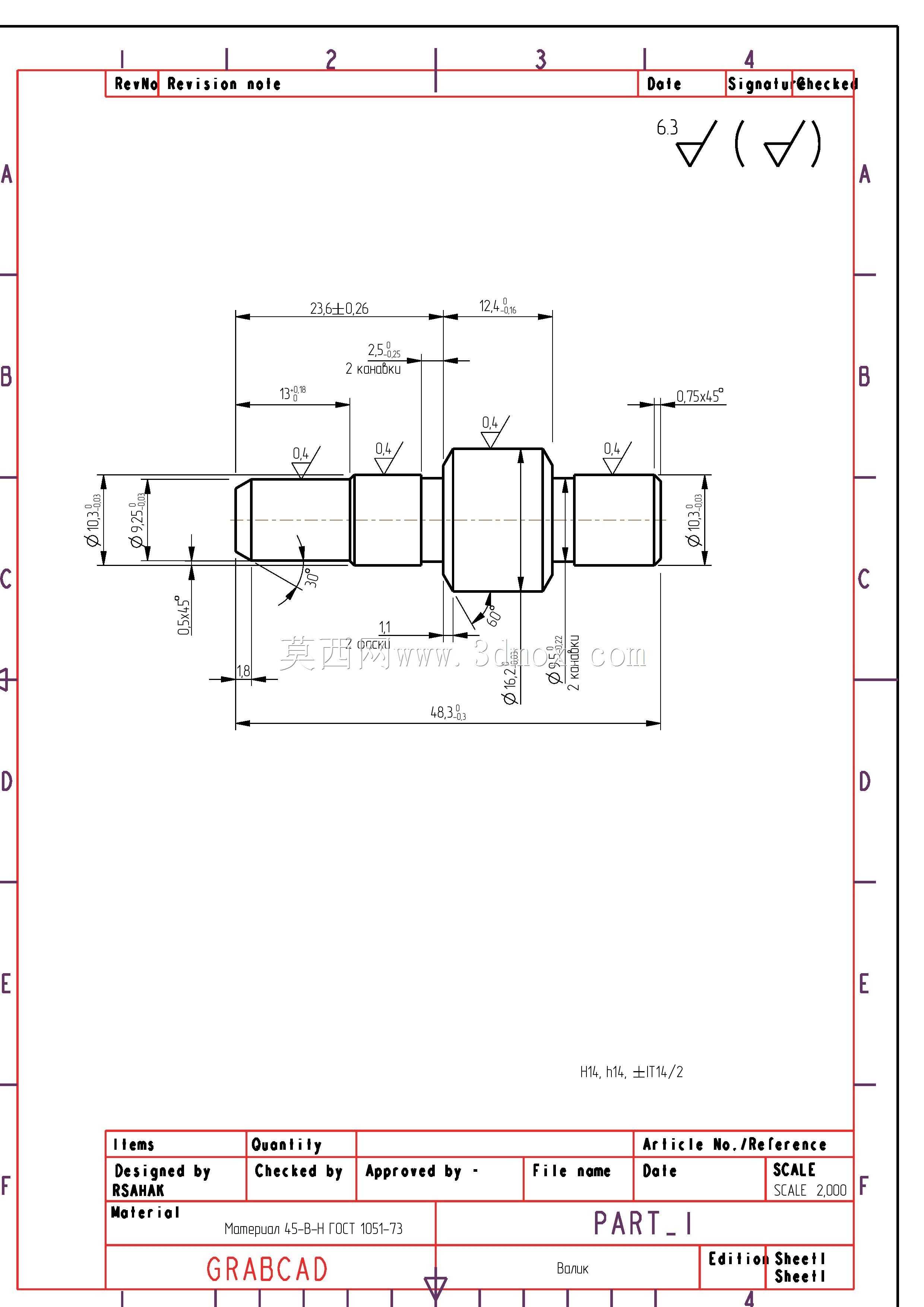

　　尺寸设计上，整根轴的总长度控制在紧凑的区间内，各轴段的长度匹配对应安装零件的宽度，比如轴承位的长度刚好适配标准深沟球轴承的内圈宽度，齿轮安装段的长度略小于齿轮轮毂宽度，保证锁紧结构能够将齿轮牢牢压在轴肩端面上；直径尺寸的公差设置也有明确区分，安装轴承、齿轮的配合轴段采用过渡配合公差，非配合的轴段则采用自由公差，既保证了传动配合的精度，也减少了不必要的精加工工序，降低加工成本。表面粗糙度的设置也贴合实际使用需求：配合面的粗糙度要求更高，非配合面的粗糙度要求适当放宽，轴端的倒角、退刀槽结构都做了标准化设计，退刀槽的宽度与深度适配常规车削、磨削加工的刀具走刀需求，避免加工时出现撞刀或者加工不到位的问题。

　　实际选型应用时，需要注意这根轴的安装边界：两端轴承位的同轴度公差是保证回转精度的核心参数，安装时要保证两个支撑轴承的座孔同轴度匹配轴的设计要求，避免轴承受额外的偏载导致过早磨损；轴上的键槽尺寸对应标准平键的规格，装配平键时要保证键与键槽的配合间隙符合传动要求，避免扭矩传递过程中出现键的压溃或者松动。另外轴上设计的135°导向倒角、轴端的中心孔结构，都是为了加工时的装夹定位做准备，加工时可以直接采用两端中心孔作为定位基准，一次装夹完成大部分轴段的车削加工，有效保证各轴段的同轴度，减少装夹带来的形位公差误差。这类轴的材质一般选用45号钢调质处理，能够满足常规工况下的强度与韧性需求，如果应用在载荷更大、冲击更强的工况下，也可以更换为40Cr材质做调质加表面淬火处理，提升轴颈位置的耐磨性，延长零件的使用寿命。在三维建模过程中，这类轴类零件需要重点关注各轴肩的过渡圆角，不能直接做成直角结构，否则会在轴肩位置产生严重的应力集中，长期受交变载荷作用下容易在轴肩位置出现断裂失效，过渡圆角的半径需要根据轴径差做匹配，在不影响安装零件定位的前提下，尽可能增大圆角半径来降低应力集中系数。
