钻铣床用花键传动齿轮轴结构设计

　　在金属切削加工设备的传动链布局中，钻床与铣床的主轴进给传动单元，始终对传动部件的同轴度、扭矩承载能力以及安装适配性有着极高要求，这款传动齿轮轴正是针对中小型立式钻床、台式铣床的主传动进给场景开发的核心传动零件。从实际设备运行工况来看，这类齿轮轴需要同时承担扭矩传递、轴向定位、进给导向三重作用，日常加工过程中，钻铣作业产生的轴向切削力、周向扭转冲击都会直接作用在轴体上，因此设计阶段首先对轴段的受力分布做了拆分。

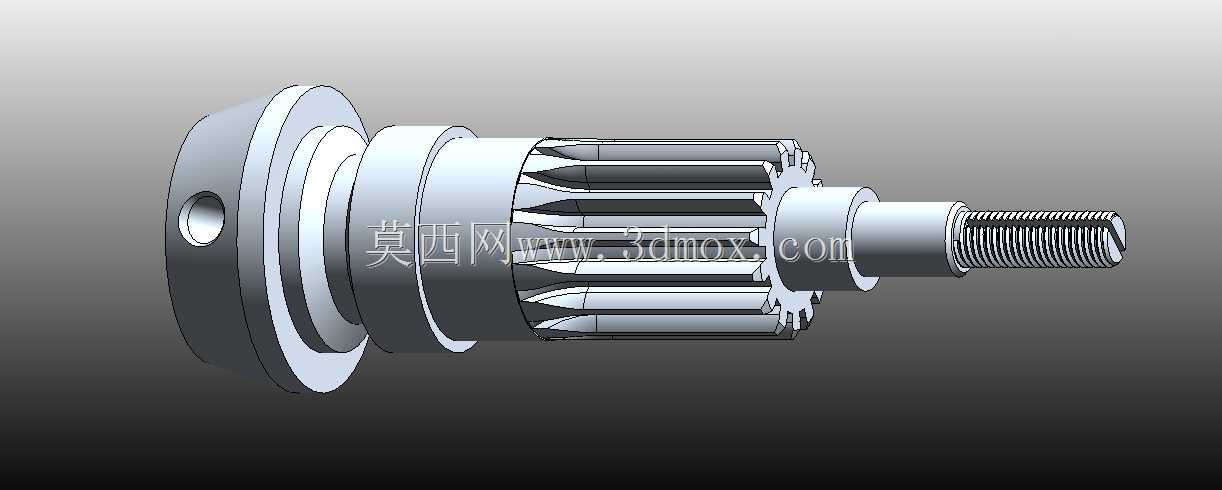

　　轴体最左端的法兰盘结构，是整个零件的轴向安装基准，法兰端面加工有径向定位销孔，装配时可通过定位销与传动箱内的轴承座端盖实现精准对位，避免轴系运转时出现径向窜动；法兰与中段花键结构之间设置了多级阶梯轴肩，不同直径的轴肩分别对应深沟球轴承、推力滚子轴承的安装位，轴肩的高度差严格匹配对应轴承的内圈定位尺寸，既保证轴承安装到位后无轴向间隙，也不会因为轴肩过高影响轴承的拆卸维护。

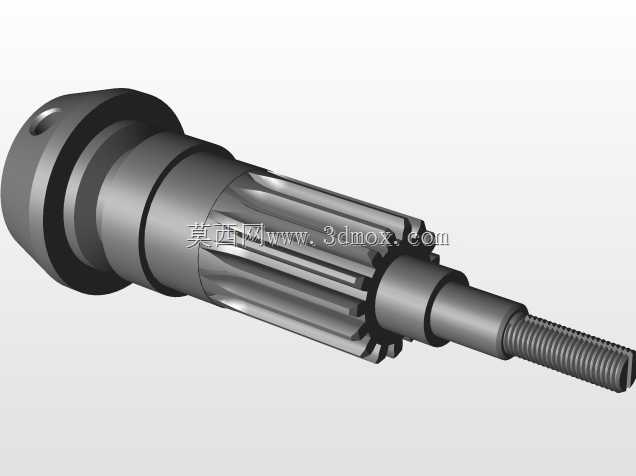

　　中段的渐开线花键结构是扭矩传递的核心区域，采用大模数渐开线齿形设计，相比普通平键连接的轴结构，花键的多齿均匀承载特性可以在同等轴径下传递更大的扭矩，同时花键配合的同轴度更高，能有效降低高速运转时的轴系跳动，适配钻铣床频繁正反转、进给量快速切换的作业需求；花键齿侧做了微小的倒角处理，既方便装配时与配合的花键套快速对位，也能避免齿部应力集中导致的崩齿问题。

　　花键右侧的过渡轴段直径逐步收窄，一方面是为了适配传动箱内不同规格的密封件、隔套安装尺寸，另一方面通过轴径的渐变降低应力集中系数，避免长期交变载荷下轴段出现疲劳断裂；最右端的外螺纹结构用于锁紧进给调节螺母，螺纹精度采用中等公差等级，既保证螺母调节时的顺畅度，也能在进给位置锁定后提供足够的锁紧力，防止加工过程中螺母松动导致进给尺寸偏移。

　　从安装边界来看，整个轴体的总长、各轴段的直径公差、法兰端的安装孔位尺寸，都严格匹配中小型台式钻床、立式铣床的传动箱内部安装空间，不需要对原有设备的箱体结构做任何改造即可直接替换原有故障轴件；轴体的所有回转面都做了同轴度公差约束，装配后整轴的径向跳动量控制在0.02mm以内，能有效降低主轴运转时的振动，提升钻铣加工的孔位精度与表面加工质量。

　　设计过程中也充分考虑了零件的加工工艺性，所有轴段的退刀槽、砂轮越程槽尺寸都符合机械加工工艺规范，花键部分可采用滚齿工艺一次加工成型，后续热处理采用调质加表面高频淬火的工艺组合，既保证轴芯部的韧性可以承受冲击载荷，也让花键、轴颈等摩擦工作面具备足够的硬度，延长零件的使用寿命。在实际设备维护场景中，这类齿轮轴属于钻铣床的易损传动件，当设备出现进给卡顿、传动异响、加工孔位超差等问题时，往往需要检查该轴的花键磨损情况、轴承位的磨损量，确认磨损超差后即可更换该零件恢复设备精度。
