钻铣床主轴套筒装配结构三维设计

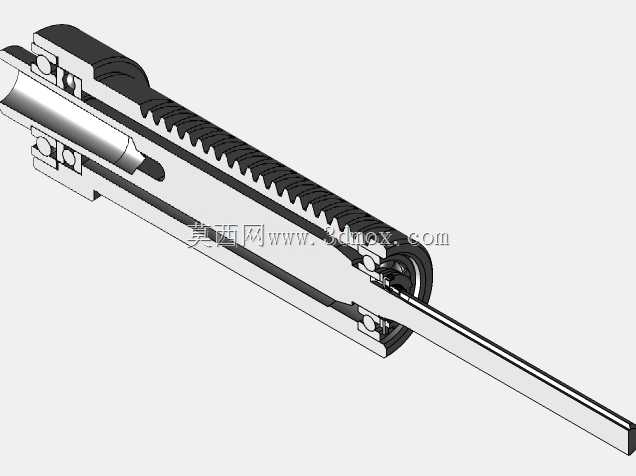

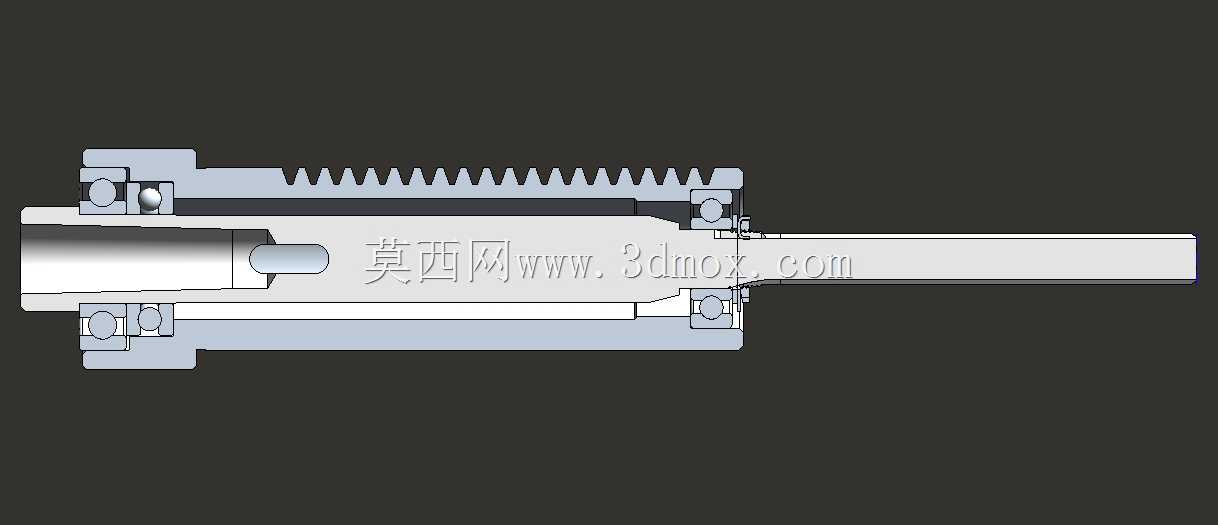

　　在常规立式钻床、炮塔铣床以及多工位组合钻铣设备的主轴进给系统中，套筒是承担主轴支承、进给导向、切削载荷传递的核心构件，其装配精度直接决定设备的孔加工粗糙度、铣削平面度以及长期运行的主轴跳动稳定性。这套套筒装配结构采用外圆导向式设计，套筒外圆柱面与主轴箱的安装导向孔采用H6/h5的小间隙滑动配合，配合面长度根据主轴行程做匹配设计，保证全行程范围内套筒无偏摆卡滞，外圆表面加工有等距齿条，与主轴箱内的进给齿轮啮合，将手轮或者伺服进给的旋转运动转化为套筒的直线进给运动，齿条的齿形采用渐开线直齿设计，模数根据最大进给抗力匹配，保证进给传动无侧隙、无爬行。套筒内部采用两端支承的轴承配置结构，前端配置成对安装的角接触球轴承，承担钻削、

　　铣削过程中的径向切削力与轴向进给力，后端配置深沟球轴承作为辅助支承，补偿主轴高速旋转时的热伸长量，轴承内孔与主轴配合采用过盈配合，外圈与套筒内孔采用过渡配合，配合处设计有轴承预紧调整结构，可通过端部锁紧螺母调整轴承预紧力，消除轴承游隙，提升主轴系统的整体刚性。套筒的端部设计有密封结构，前端采用双唇形密封圈，阻挡切削液、金属切屑进入套筒内部污染轴承润滑脂，后端设置防尘挡圈，避免箱体内部的润滑油泄漏以及外界粉尘侵入。从安装边界来看，套筒的最大外径需匹配主轴箱的导向安装孔尺寸，齿条的安装位置需保证进给齿轮在全行程范围内的啮合长度不小于齿宽的80%，套筒的总行程长度需覆盖设备的最大钻孔深度、铣削深度需求，同时预留10mm左右的超程保护距离，

　　避免进给到位后出现机械碰撞。在实际设备改造场景中，这类套筒装配结构可直接适配多数通用立式钻铣床的主轴箱升级，替换磨损超差的旧套筒组件时，仅需核对套筒外径、齿条模数、总行程三个核心参数即可完成适配，无需对主轴箱的安装腔体做二次加工。设计过程中需重点关注套筒的壁厚均匀性，壁厚差需控制在0.02mm以内，避免热处理后出现变形导致外圆导向面圆度超差，齿条与套筒外圆的平行度公差需控制在0.01mm/100mm以内，否则进给过程中会出现齿轮啮合卡顿、进给阻力不均的问题。内部轴承安装位的同轴度公差需控制在0.005mm以内，保证主轴装配后的径向跳动在主轴端面处不超过0.005mm，300mm处不超过0.015mm，满足精密孔加工的精度要求。

　　套筒的材质通常选用40Cr合金钢，经调质处理后外圆表面高频淬火，硬度达到HRC45-50，保证导向面的耐磨性，齿条部分同样做淬火处理，避免长期进给啮合出现齿面磨损导致进给精度下降。润滑方面，套筒外圆导向面设计有均匀分布的油槽，可通过主轴箱的润滑油路实现自动润滑，内部轴承采用长效润滑脂密封，日常维护仅需定期补充外圆面润滑油即可，无需频繁拆解维护。在多轴钻床的应用场景中，这类套筒结构可通过调整外径尺寸适配多轴箱的不同安装轴位，配合不同规格的主轴可实现钻孔、铰孔、攻丝、轻铣削等多种加工工序，装配时需注意齿条与进给齿轮的啮合侧隙控制在0.05-0.1mm之间，侧隙过大会导致进给反向间隙过大，影响孔深加工精度，侧隙过小则会导致进给阻力增大，操作手轮时手感沉重。
