M20×1.5规格开槽圆轴锁紧螺母

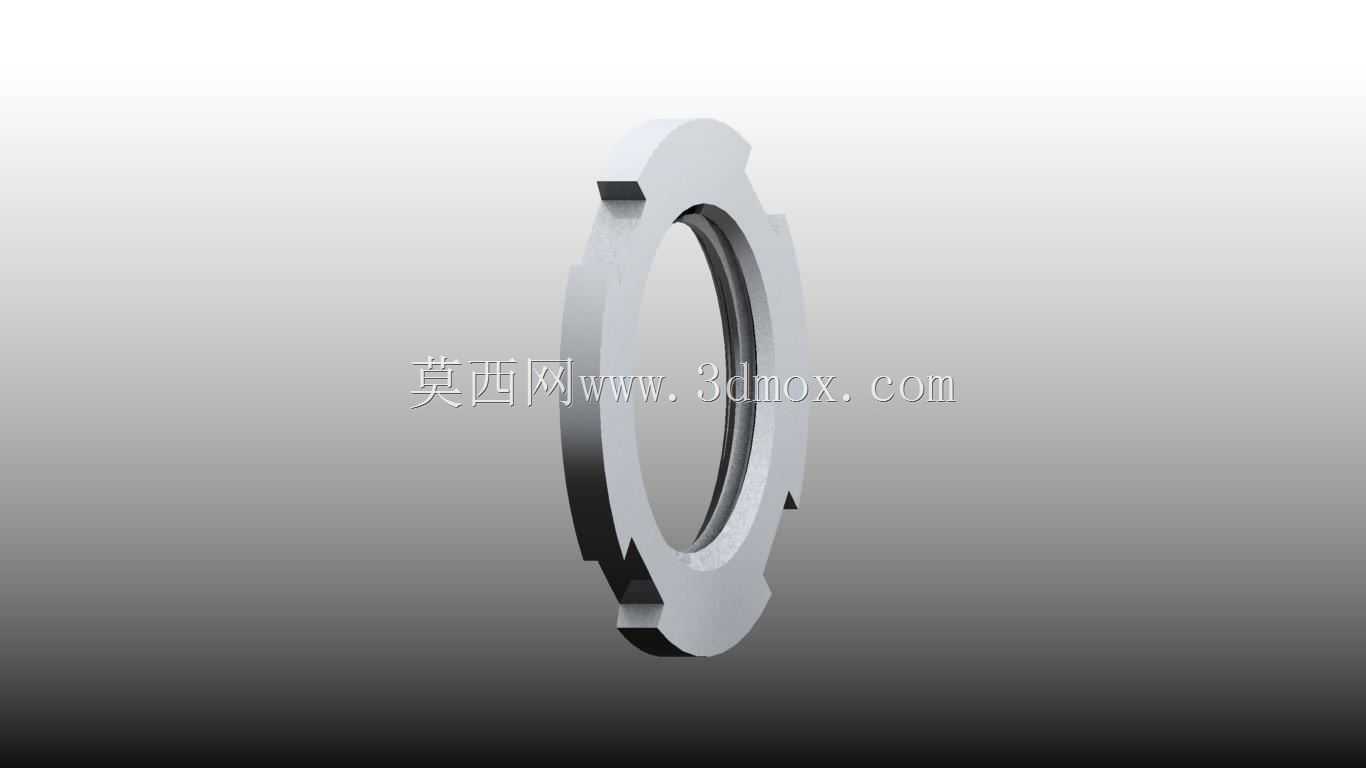

　　在各类回转传动、轴系装配的工程场景里，这类细牙开槽圆螺母的出镜率一直不低，从普通的机床主轴轴向定位，到减速机输入输出轴的轴承预紧，再到纺织机械、输送设备的辊筒轴端固定，都能看到这类零件的实际应用。区别于普通六角螺母，它的安装场景完全围绕轴类零件的圆周装配展开，不需要预留六角头的扳手拧动空间，整体为环形薄壁结构，外圆周均匀分布的卡槽是专门适配勾形扳手设计的，安装时可以在轴端的狭窄环形空间内完成拧紧操作，不会和周边的轴承端盖、密封件产生空间干涉。

　　从功能逻辑上看，M20×1.5的细牙螺纹选型本身就适配轴类锁紧的需求——细牙螺纹的螺距更小，螺纹升角更低，自锁性能优于同公称直径的粗牙螺纹，在设备运行产生振动的工况下，不容易出现松脱移位，能持续保持对轴承内圈、轴上套件的轴向压紧力。外圆上均匀分布的四个卡槽，除了作为拧紧的受力位，部分工况下还可以配合止动垫圈使用，将止动垫圈的卡舌嵌入卡槽内，从机械结构上彻底锁死螺母的回转自由度，即使在冲击载荷较强的设备上，也能避免螺母回转松脱导致的轴系窜动问题。

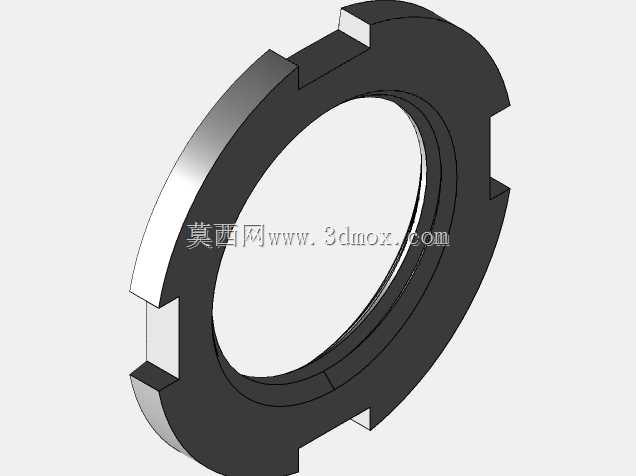

　　设计这类零件的三维模型时，首先要锚定轴系安装的边界尺寸：内螺纹严格遵循M20×1.5的普通细牙螺纹公差，适配公称直径20mm的外螺纹轴段；螺母的外径尺寸控制在合理范围，既保证外圆卡槽有足够的受力深度，避免拧动时勾形扳手滑脱，又不会因为外径过大挤占轴承端盖的安装空间；螺母的厚度方向尺寸需要匹配轴向压紧的受力需求，不能过薄导致拧紧时螺纹变形，也不能过厚浪费轴段的有效装配长度。外圆周的卡槽采用对称均布设计，不管螺母拧到哪个角度，都能找到适配扳手的卡槽位置，同时卡槽的倒角处理要符合工艺要求，避免热处理和安装过程中出现应力集中导致的崩边问题。

　　实际选型使用时，这类螺母的安装边界需要重点考量：轴端的螺纹段长度要略大于螺母厚度，保证螺母拧紧后能完全贴合被压紧件的端面，不会出现螺纹啮合长度不足的问题；螺母的两个端面都有较高的平面度要求，安装时要保证端面和轴的中心线垂直，否则压紧时会出现偏载，导致轴承内圈受力不均，提前出现磨损失效。和普通的锁紧垫圈、圆螺母止动件配合时，卡槽的宽度尺寸要和止动垫圈的卡舌尺寸匹配，间隙不能过大，否则锁止时会存在空程，设备振动时依然可能出现小角度的回转松脱。

　　从加工工艺的角度反向验证模型设计的合理性，这类螺母一般采用圆钢下料后车削成型，内螺纹攻丝完成后再铣削外圆的卡槽，最后进行调质处理提升整体强度，模型设计时所有的棱角位置都预留了合理的工艺倒角，既可以去除加工毛刺，也能避免安装时划伤操作人员的手部，同时在螺纹的起止位置预留了退刀槽结构，保证螺纹加工能做到全齿啮合，不会出现螺纹端部的烂牙问题，影响装配后的锁紧效果。在不同的应用场景里，这类螺母的受力状态也有区别：用于轴承预紧时，拧紧力矩需要严格控制，既要消除轴承的轴向游隙，又不能因为压紧力过大导致轴承滚动体过载；用于轴上套件的轴向定位时，主要承受套件的轴向窜动载荷，对螺纹的啮合长度和端面的贴合面积有更高要求。
