铝合金铰链配套高压成型模具结构

　　在工业柜体、洁净车间围护结构、轻量化设备舱门的装配场景里，这类铝合金铰链的成型精度直接决定了铰接副的转动顺畅度与长期服役寿命，而配套的高压成型模具，正是保障铰链零件尺寸一致性、装配面平面度的核心工装。从实际产线的使用反馈来看，这类铰链多用于需要频繁开合、且对自重有严格控制的场合，比如自动化设备的防护门、铝合金型材框架的检修舱门、轨道交通内饰的检修盖板，相比钢制铰链，铝合金材质的自重可降低60%以上，同时表面阳极氧化后具备不错的耐锈蚀能力，在洁净室、户外轻载设备上的适配性很强。

　　这套模具的设计核心，是完成铰链主体从平板坯料到带铰接卷圆结构的一次高压成型，避免多工序拆分带来的定位误差。设计阶段首先要明确铰链的安装边界：单个铰链的安装底座为长条形平板结构，两端预留沉头安装孔，孔位中心距需要匹配常用20/30/40系列铝型材的安装槽间距，同时底座的厚度控制在3mm，保证安装后与型材表面贴合无凸起，不会干涉门体的开合轨迹。中间的铰接卷圆部分内径统一为6mm，适配标准的不锈钢铰接销轴，卷圆部位的同轴度公差控制在0.05mm以内，避免装配后出现转动卡滞、单侧磨损过快的问题。

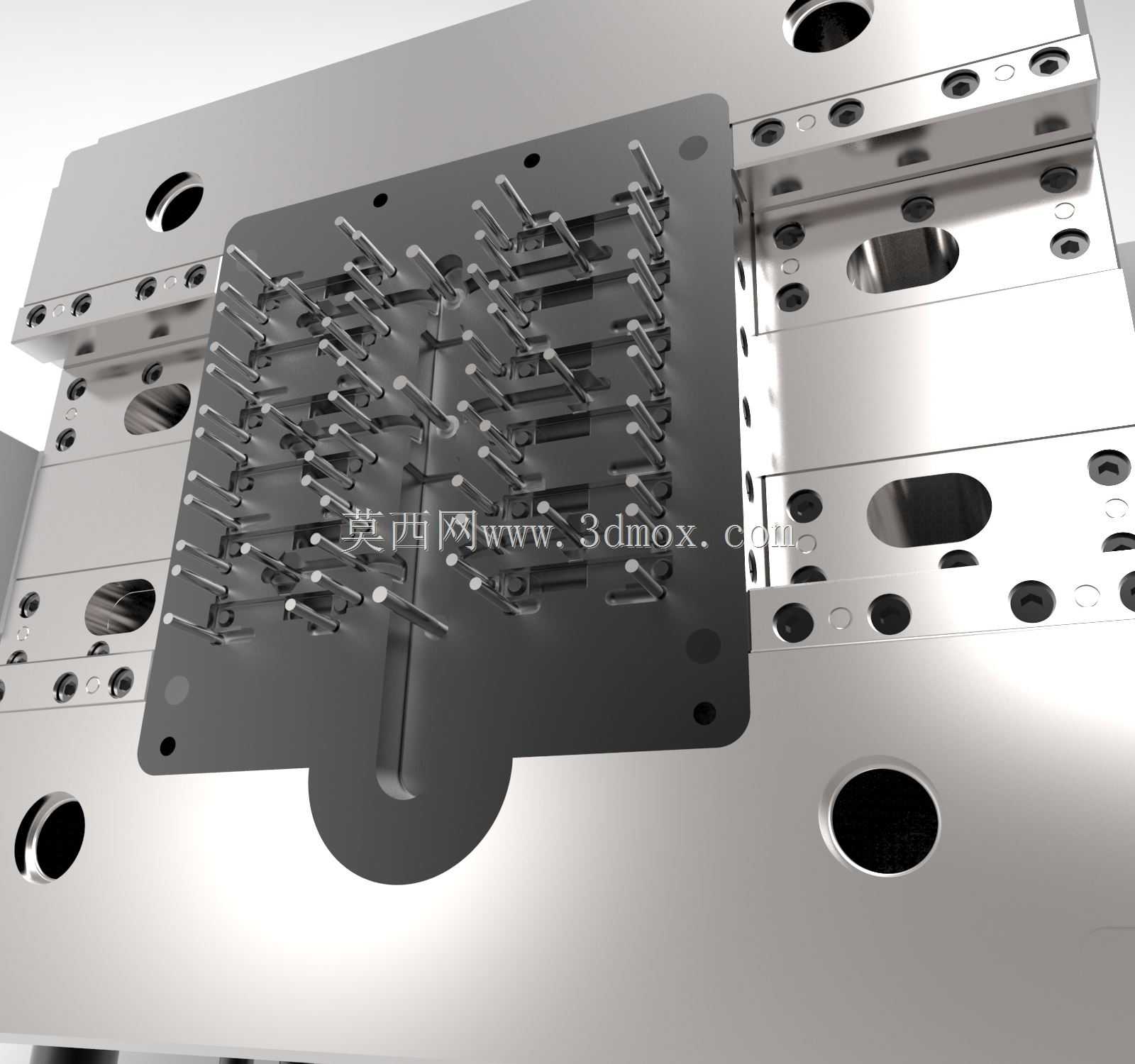

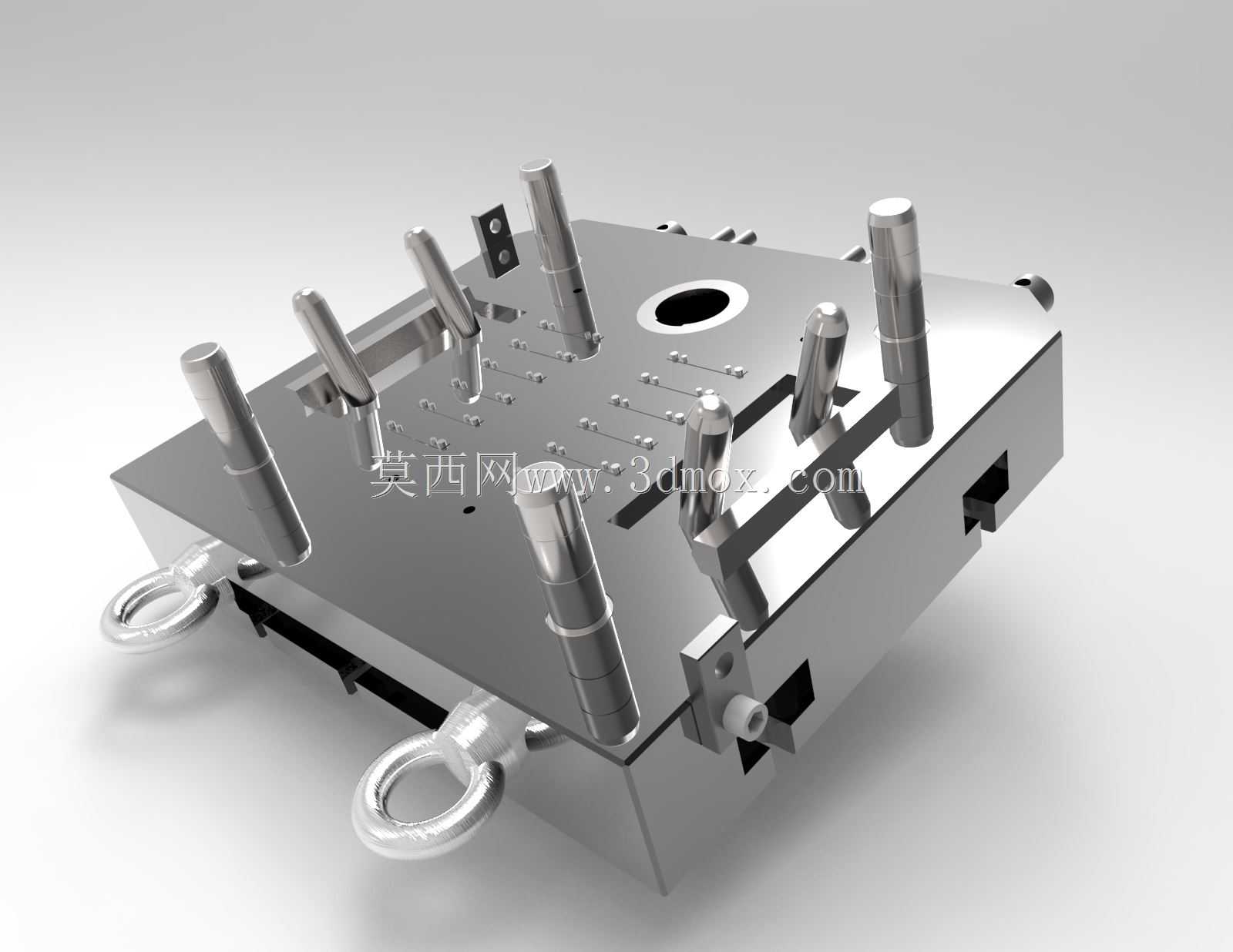

　　从结构设计逻辑来看，模具的成型型腔完全贴合铰链零件的最终外形，合模时首先完成平板坯料的压边固定，防止高压成型过程中坯料出现滑移导致孔位偏移，随后通过侧推结构完成卷圆部位的渐进成型，避免一次冲压导致的铝合金材料开裂——毕竟铝合金的延伸率相比低碳钢更低，渐进成型的走料路径设计能大幅降低成型废品率。模具的分型面设置在铰链底座的背面，也就是安装贴合面的对侧，这样能保证安装面的平面度控制在0.02mm以内，安装时不需要额外打磨就能完全贴合安装基面，减少现场装配的调整工作量。

　　实际生产中，这套模具适配常规的小型肘杆式压力机，安装时的模柄尺寸符合通用压力机的安装接口，不需要额外定制转接法兰。成型后的铰链零件，安装孔的位置度公差满足GB/T 1800.2的IT7级要求，和铝型材上预加工的安装孔完全对中，现场装配时不需要二次扩孔，能大幅提升柜体、舱门的装配效率。另外，模具的成型型腔做了镜面抛光处理，成型后的铝合金铰链表面粗糙度可达Ra0.8，直接做阳极氧化处理就能获得均匀的表面质感，不需要后续的打磨抛光工序，能压缩零件的生产周期。

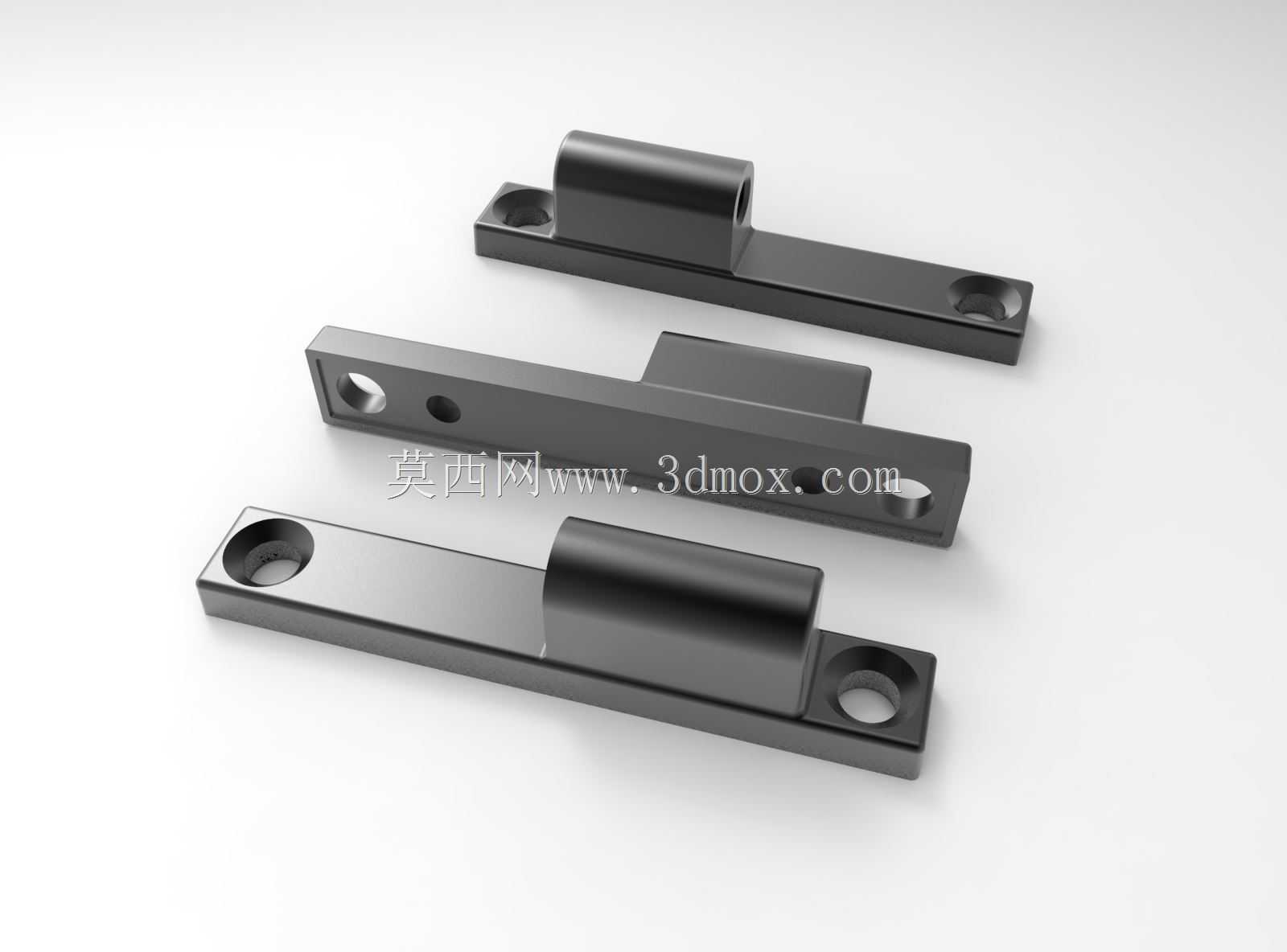

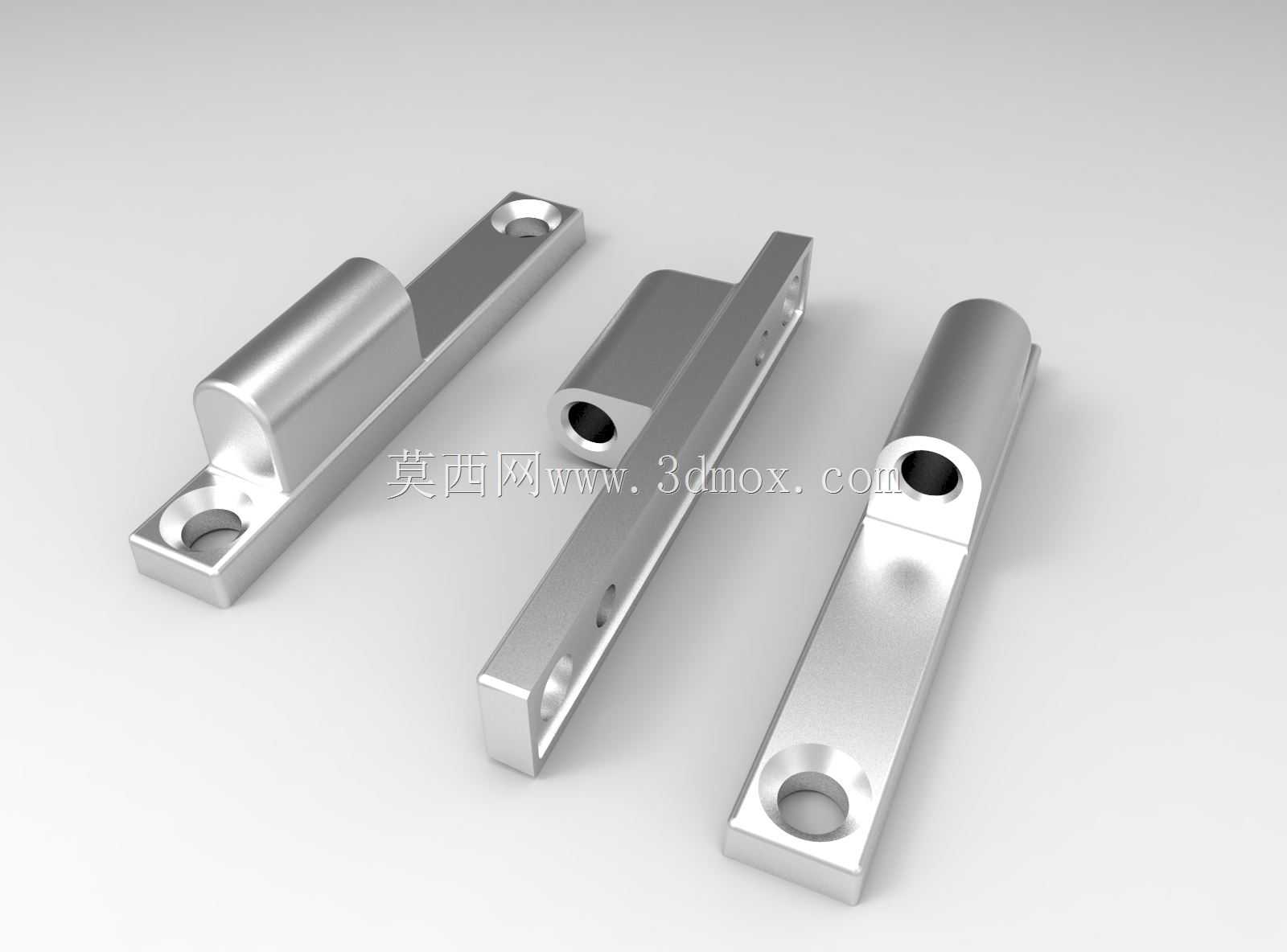

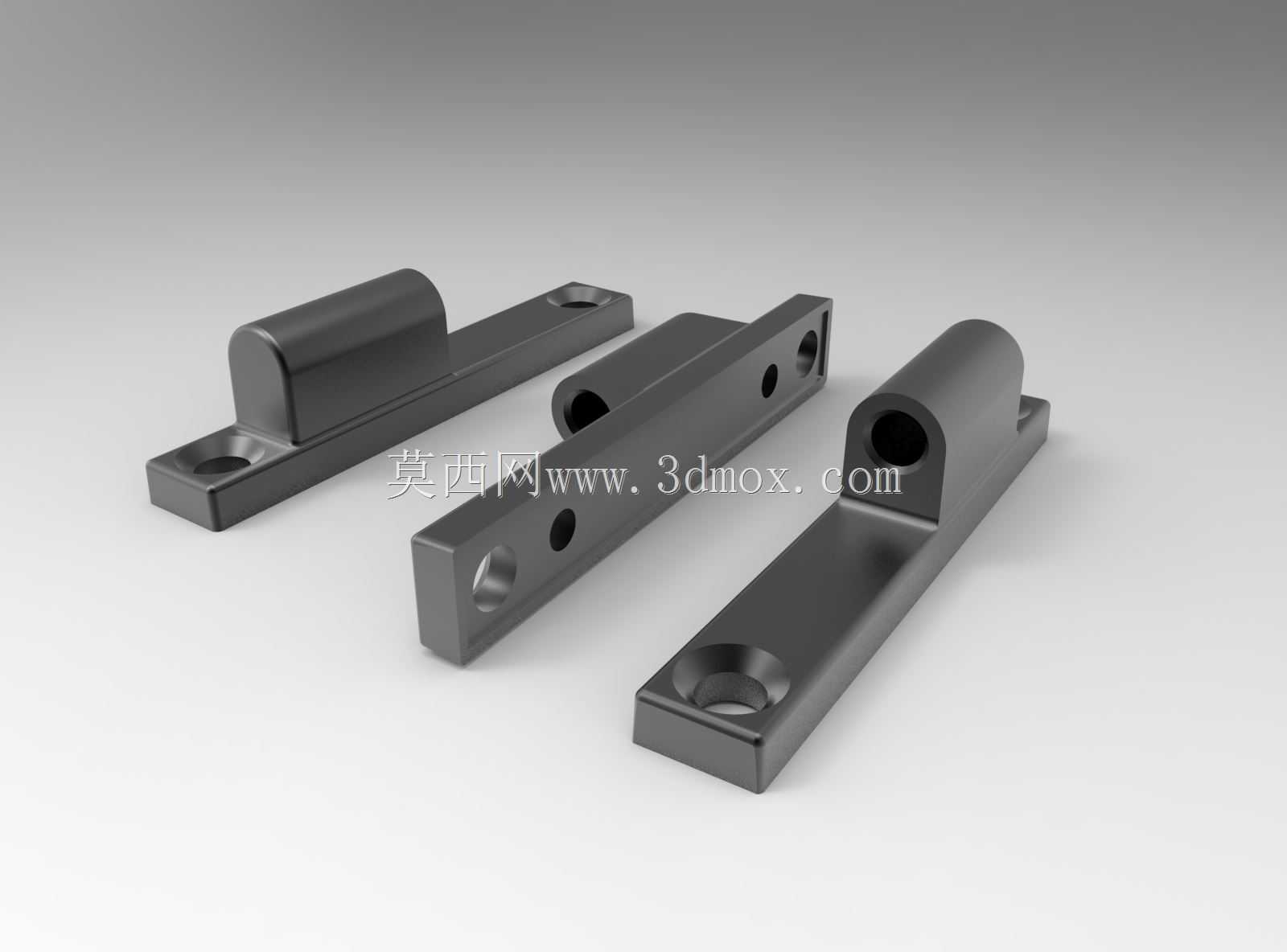

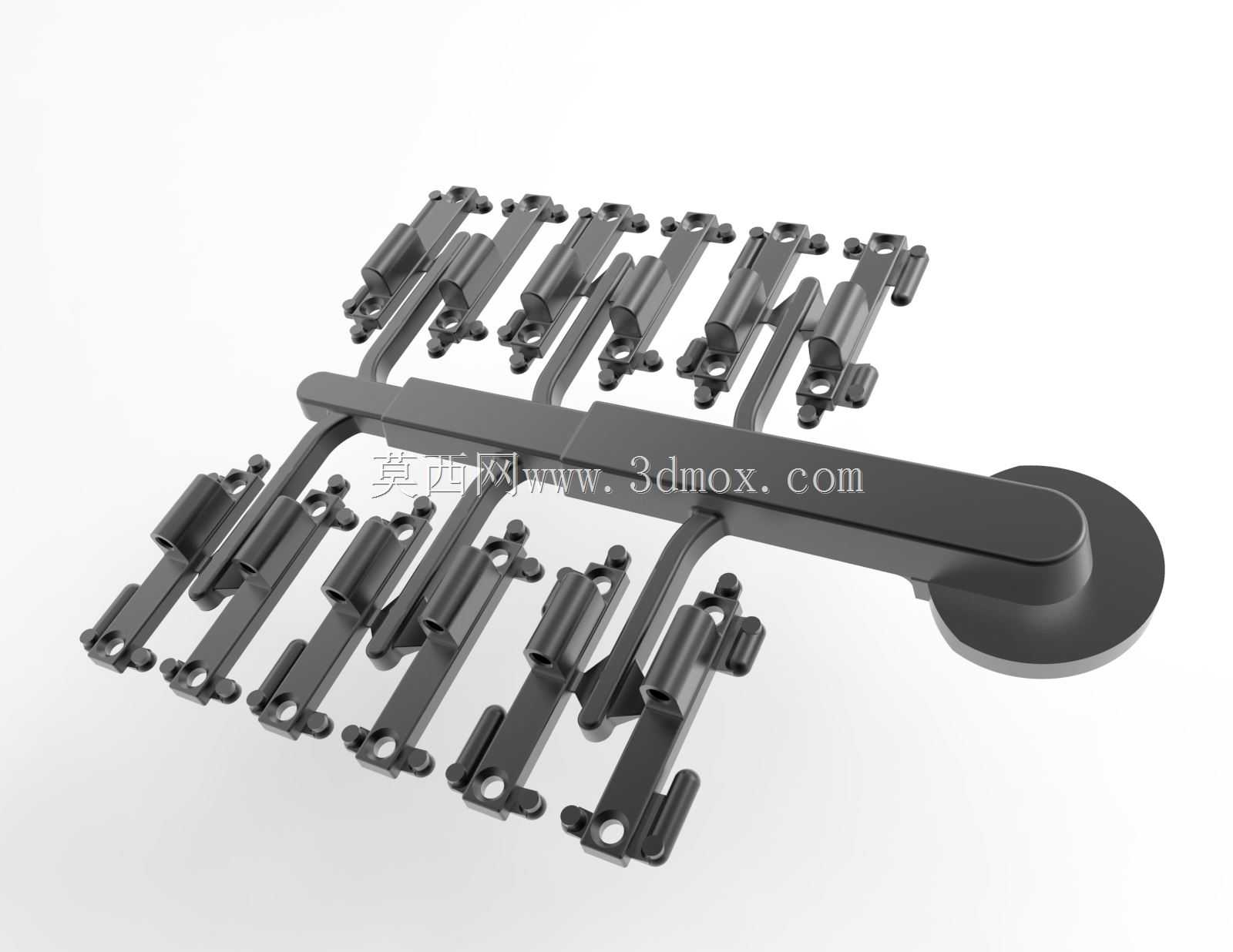

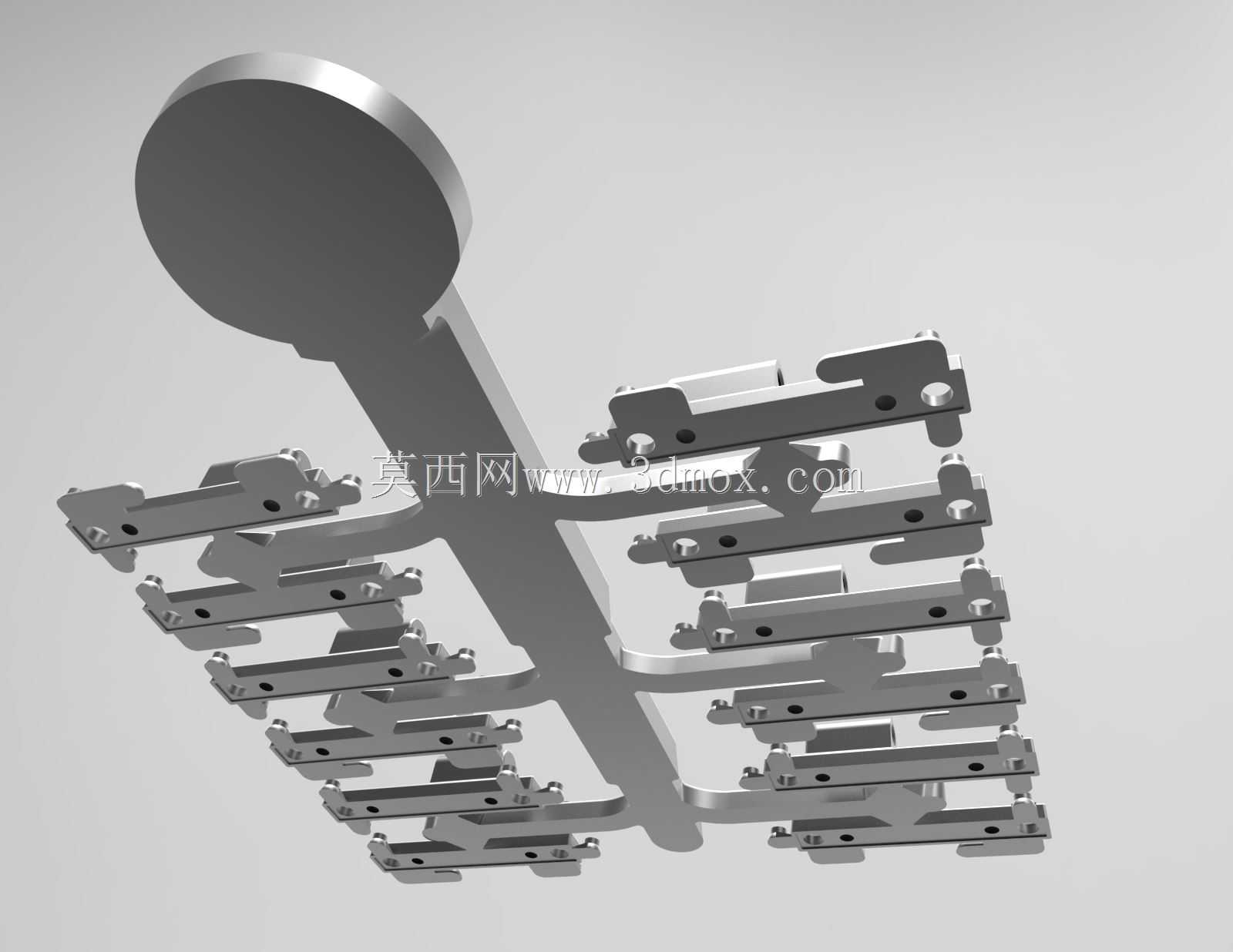

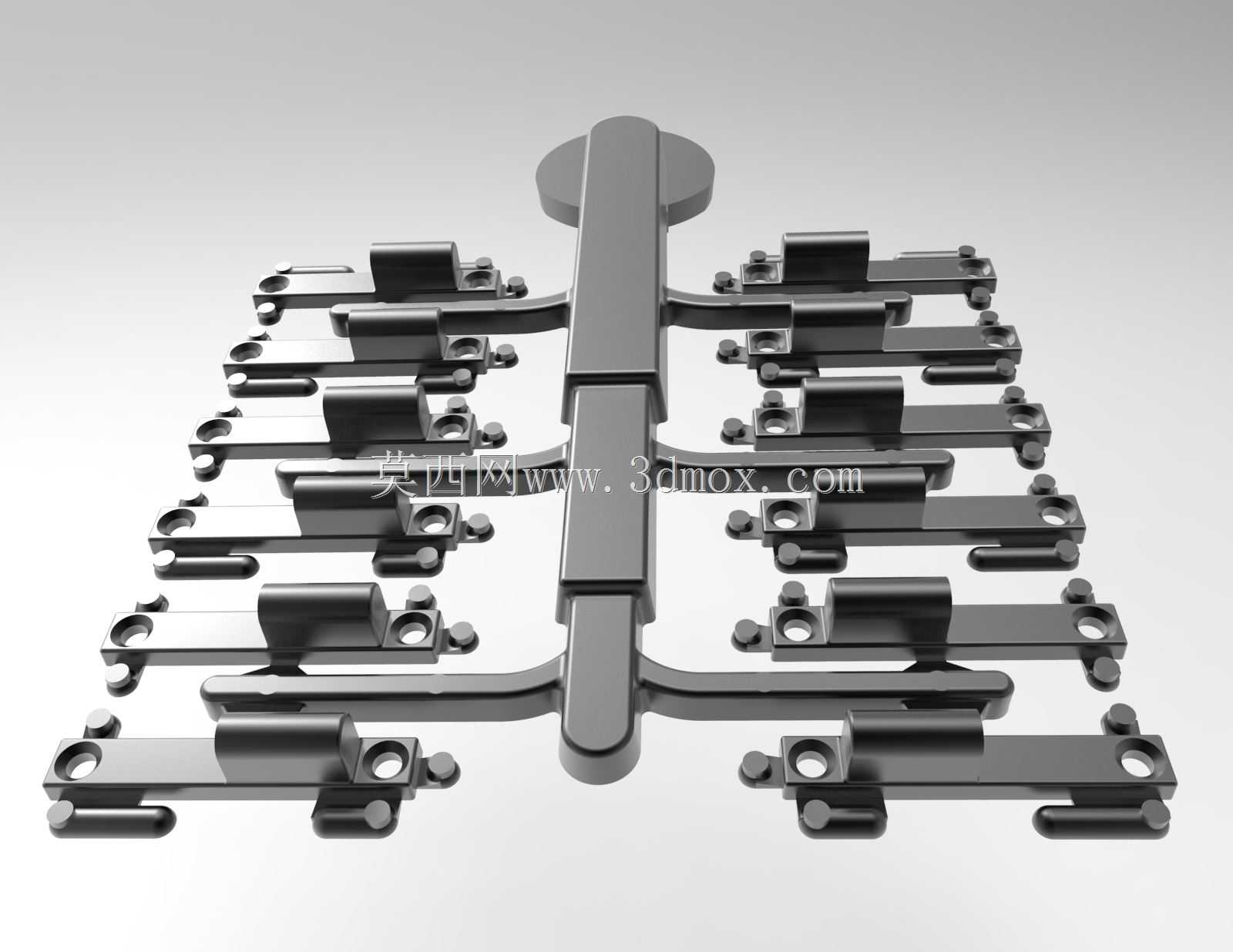

　　从铰接功能的实现来看，三个不同结构的铰链零件分别对应不同的安装场景：带单侧挡边的铰链用于门体的端部定位，防止门体开合时出现轴向窜动；中间的对称结构铰链用于门体中部的承重支撑，长底座的设计能分散承重，避免铝合金基材出现长期受力变形；带通孔的铰接端用于销轴的穿装定位，端部的倒角设计能引导销轴快速穿入，降低装配难度。整套模具在设计时还预留了0.2mm的材料回弹补偿量，因为铝合金成型后会有一定的弹性回弹，提前在型腔角度上做补偿，能保证成型后的铰链底座平面度、卷圆圆度完全符合设计要求，不需要后续的整形工序。

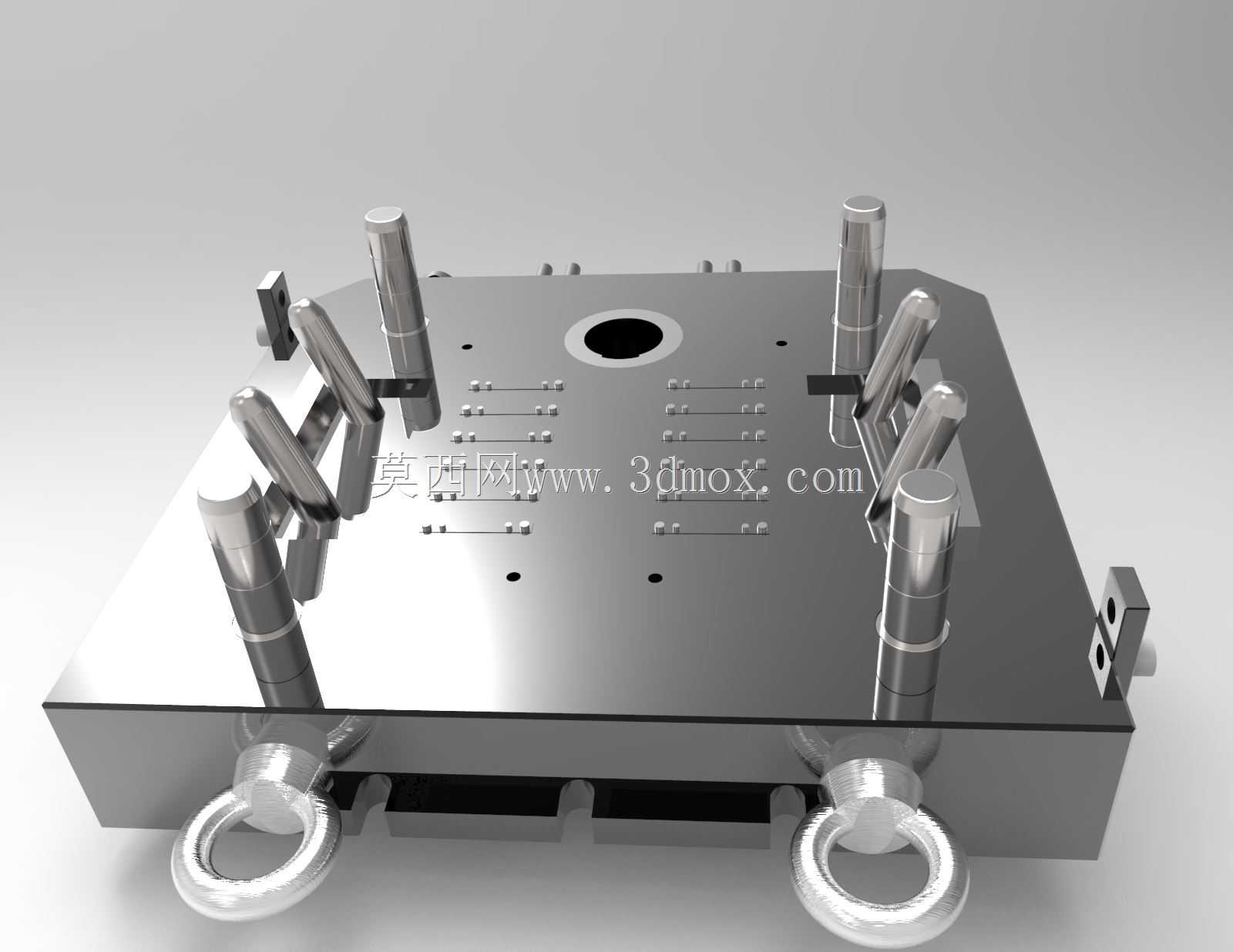

　　在设备维护层面，模具的易损部位也就是卷圆成型的镶块做了分体式设计，长期生产出现磨损后可以单独更换镶块，不需要整体报废模具，能降低长期生产的工装成本。同时模具的导柱导套采用自润滑结构，连续生产时不需要频繁加注润滑油，避免油污污染铝合金坯料，影响后续表面处理的附着力。从实际装配的适配性来看，用这套模具生产的铝铰链，单扇门搭配3个铰链即可承受15kg以内的门体重量，完全满足常规设备防护门、铝型材框架门的使用需求，铰接转动的阻尼感均匀，开合过程中没有异响，长期使用后的磨损量很小，能满足上万次开合的服役要求。
