直径9mm螺纹接头加工工艺结构展示

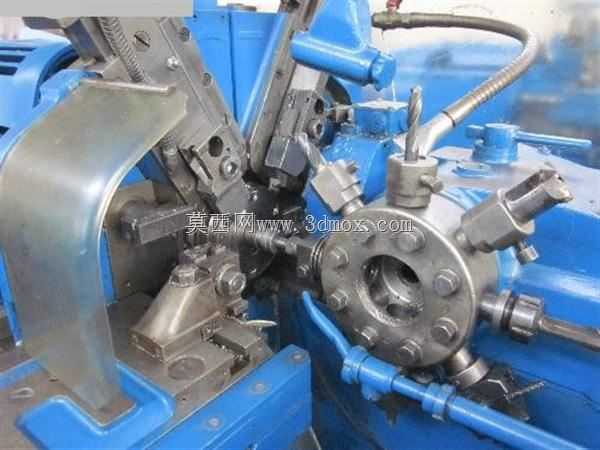

　　在流体输送、气动控制、液压传动等工业场景中，小规格螺纹接头是管路系统里用量极大的基础连接件，直径9mm的这类接头常应用在小型气动回路、仪器仪表气路连接、低压流体输送支管等位置，承担着管路对接、密封防漏、方向转接的核心作用，其加工精度直接决定整套管路系统的运行稳定性，一旦接头螺纹加工超差、同轴度不足，很容易出现介质泄漏、连接松脱的问题，轻则造成设备停机，重则引发生产安全隐患。这类小直径螺纹接头的加工，多采用多工位自动车床完成批量生产，图中展示的正是这类专用加工设备的作业工位结构，设备通过多轴转塔布置不同的加工刀具，可在一次装夹的前提下完成棒料送进、端面车削、外圆粗精车、螺纹切削、倒角、切断等全工序加工，无需多次拆装工件，

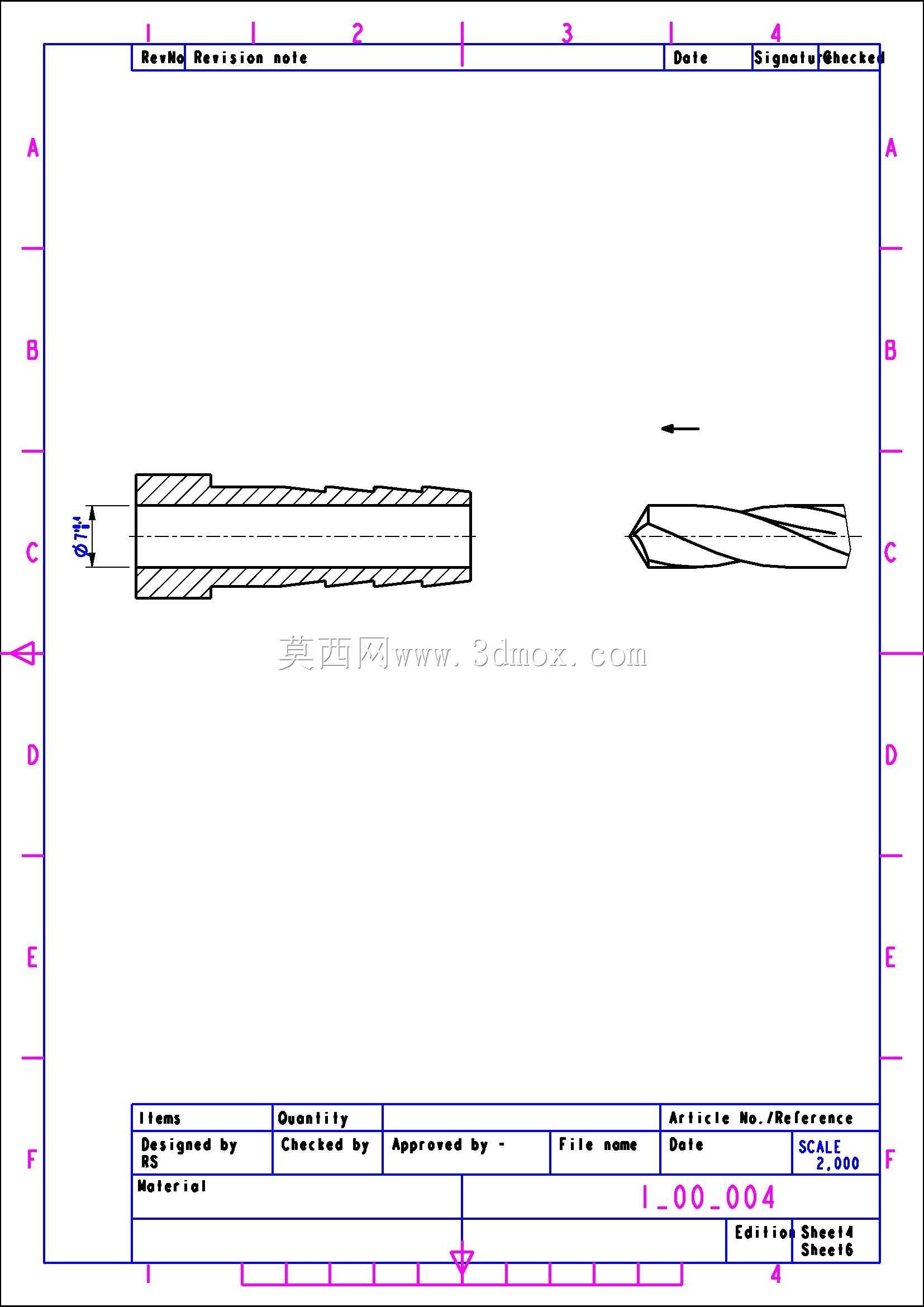

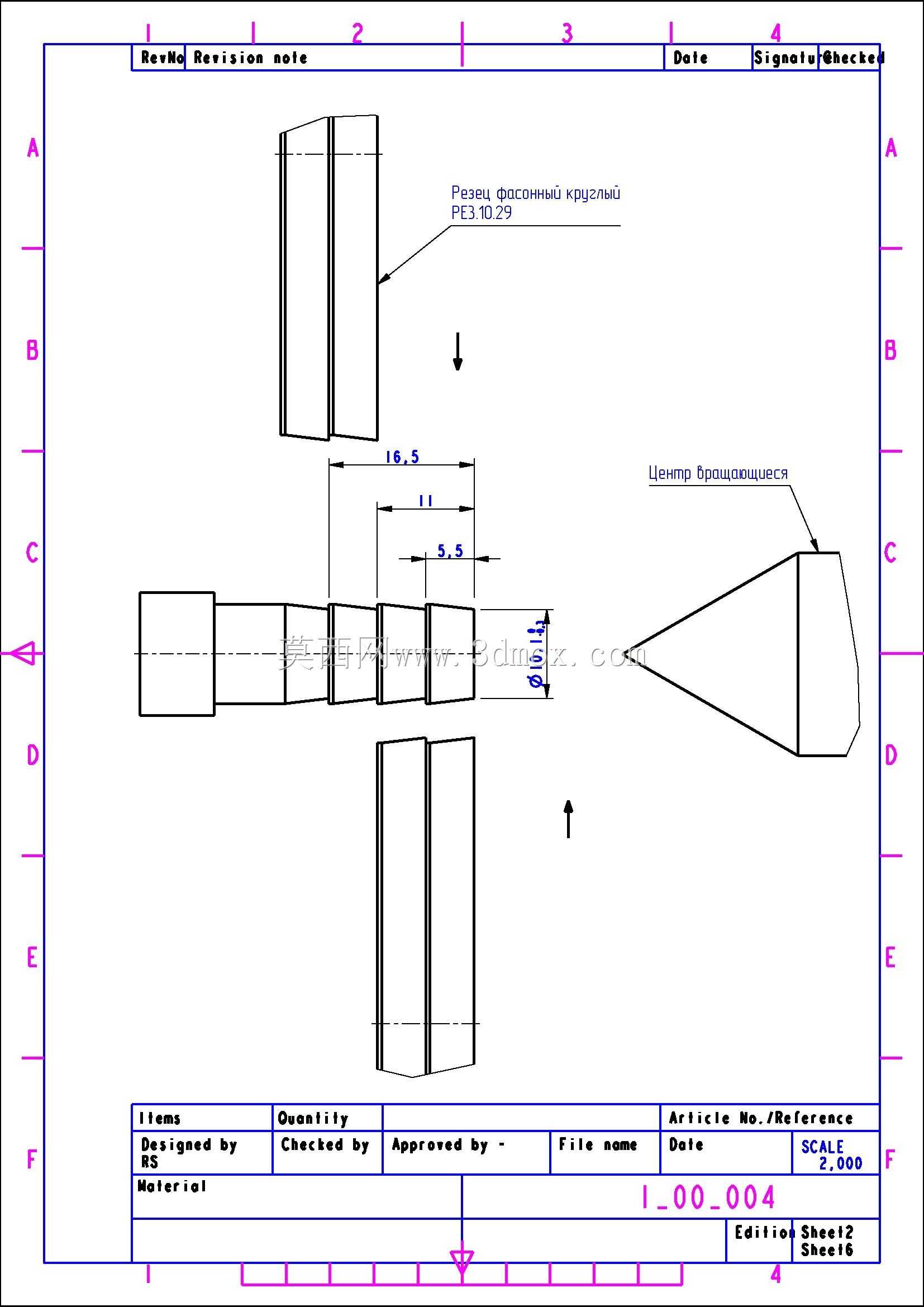

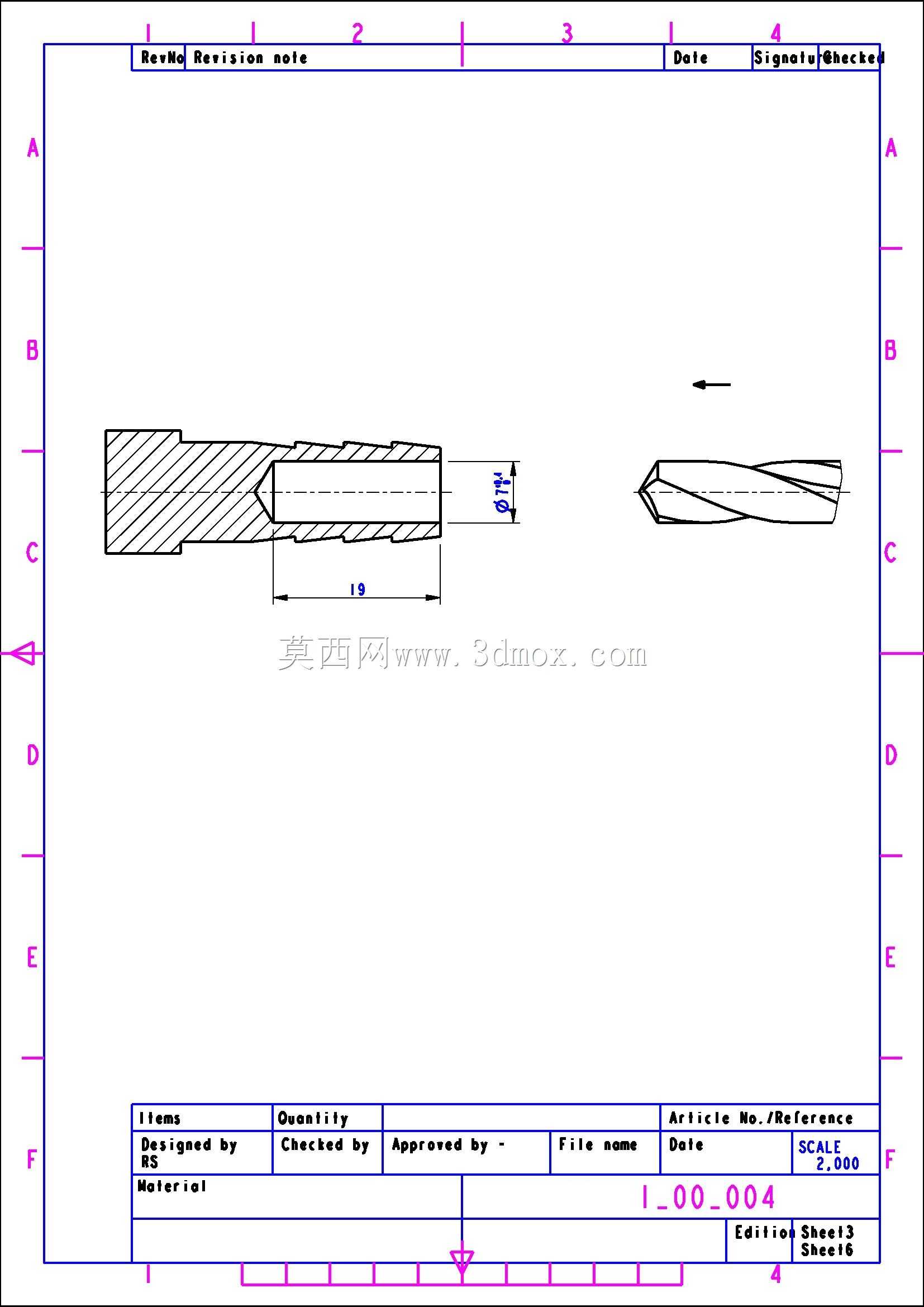

　　能有效保证各加工面的位置精度，避免二次装夹带来的同轴度误差。从产品设计角度来看，这类9mm直径的螺纹接头，设计时首先要匹配对应管路的通径需求，接头主体的外圆尺寸需与配套的锁紧螺母、密封垫圈尺寸适配，螺纹段的长度要满足连接时的啮合牙数要求，一般要保证至少5-6个完整螺纹牙参与啮合，才能承受额定的管路压力，避免受力后螺纹滑牙。接头的端面通常会设计密封槽或者平整的密封面，用来放置O型密封圈或者平垫片，保证连接后的密封性能，同时接头的内部通孔要保证光滑无毛刺，避免介质输送时产生过大的流阻，也防止毛刺脱落堵塞下游的精密阀件。在加工工艺排布上，这类接头的加工顺序有着严格的逻辑要求，加工过程的图像文件编号顺序就对应着实际的工步推进逻辑：

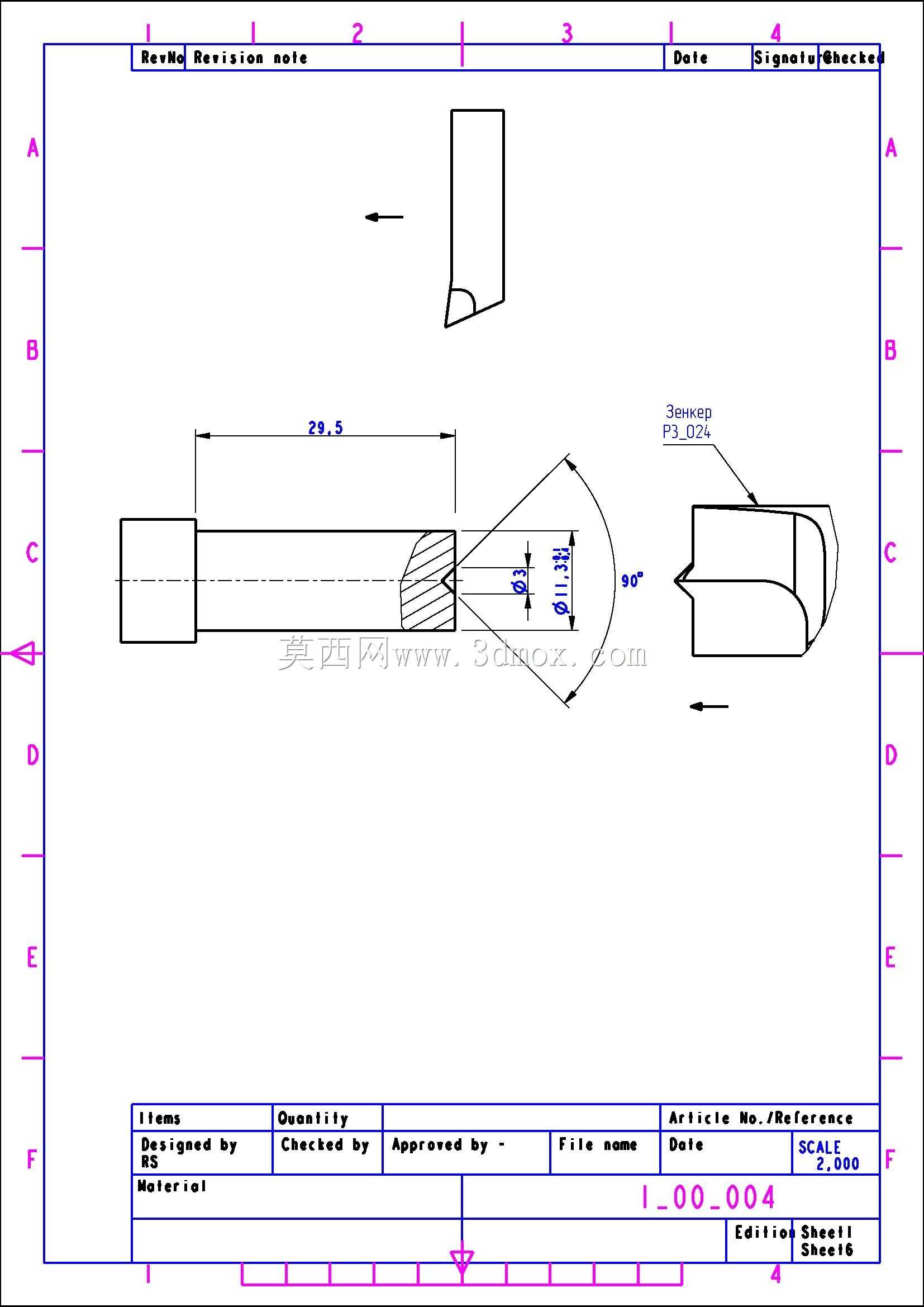

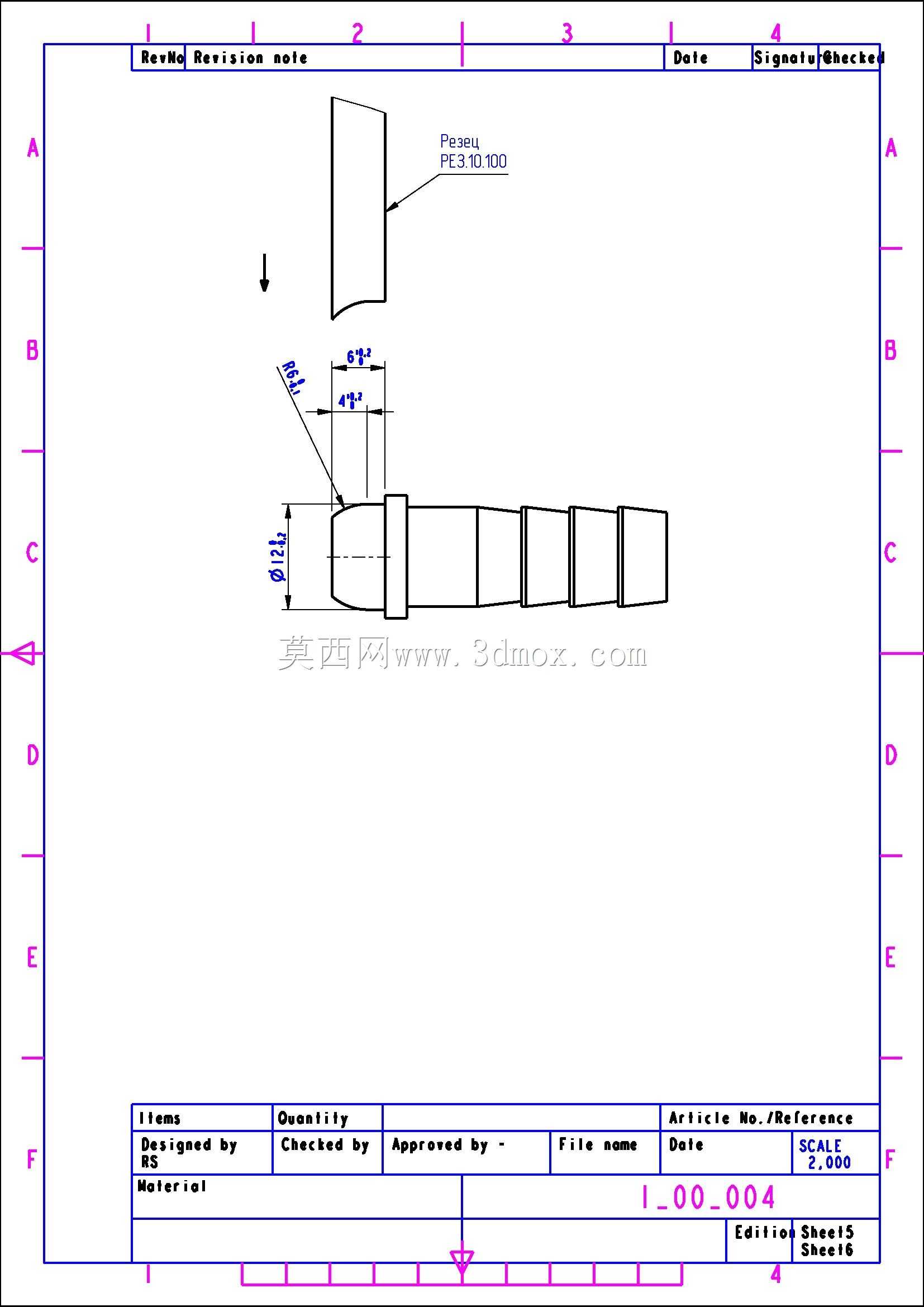

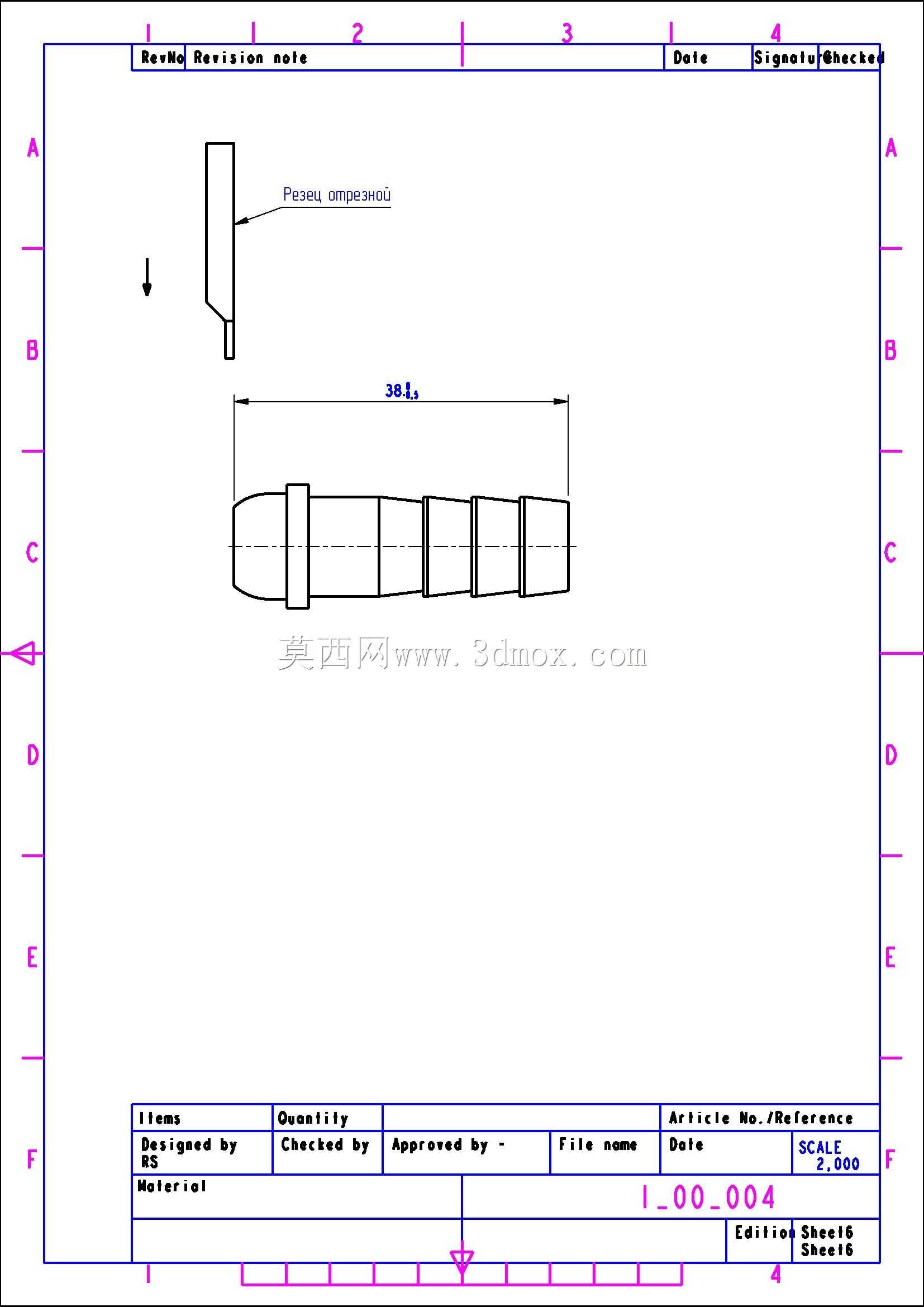

　　首先是棒料的自动送进与定位，通过主轴夹头夹紧原材料棒材，保证伸出长度满足单个工件的加工余量要求；随后第一工位刀具完成端面的平削加工，保证端面与轴线的垂直度，为后续的长度尺寸基准打好基础；接下来依次完成外圆的粗车与精车，将接头的主体外圆加工到设计尺寸，预留好螺纹加工的余量；之后螺纹工位的刀具完成外螺纹的切削加工，加工过程中要控制螺纹的中径尺寸，保证与配套内螺纹的配合间隙在合理范围内，既不能过紧导致装配困难，也不能过松引发密封失效；螺纹加工完成后，对接头的两端进行倒角处理，去除加工产生的锐边毛刺，同时方便装配时的导向，避免安装时刮伤密封件；最后由切断刀具将加工完成的接头从棒料上切断，落入收料盒完成单个工件的加工循环。从安装边界来看，

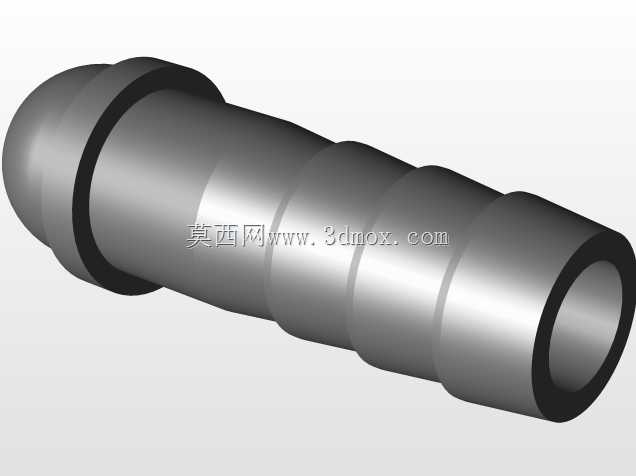

　　这类9mm螺纹接头在配套设计时，要考虑安装时的扳手空间，接头的六角扳拧面尺寸要符合标准紧固件的尺寸规范，保证常规扳手能够顺利卡入完成拧紧操作，同时接头的整体长度要控制在合理范围，避免在紧凑的管路布局中与其他元件产生干涉，接头的螺纹尾部要设计退刀槽结构，保证螺纹能够加工到足够的长度，同时避免刀具在退刀时碰伤已加工的外圆表面。在实际生产中，这类接头的加工还要考虑刀具的磨损补偿，因为是批量连续加工，刀具随着加工数量的增加会产生磨损，导致尺寸出现漂移，需要定期对刀具的进给位置进行微调，保证加工尺寸的一致性，同时加工过程中要使用切削液对刀具和加工部位进行冷却润滑，降低切削温度，延长刀具寿命，同时改善工件的表面加工质量，避免出现积屑瘤影响螺纹的表面粗糙度。这类小规格螺纹接头看似结构简单，但每一处尺寸的设计、每一个工步的排布，都直接影响最终产品的使用性能，在三维建模过程中，需要准确还原各部位的尺寸公差、螺纹参数、倒角角度，才能为后续的加工工艺编制、刀具路径生成提供准确的模型依据，避免建模时的尺寸偏差导致实际加工出的工件无法满足装配使用要求。
