软管接头多工位机加工工艺三维结构展示

项目分类:机床 发布时间:2022-01-13 ID:499603
  • 软管接头多工位机加工工艺三维结构展示
  • 软管接头多工位机加工工艺三维结构展示
  • 软管接头多工位机加工工艺三维结构展示
  • 软管接头多工位机加工工艺三维结构展示
  • 软管接头多工位机加工工艺三维结构展示
  • 软管接头多工位机加工工艺三维结构展示
  • 软管接头多工位机加工工艺三维结构展示
  • 软管接头多工位机加工工艺三维结构展示

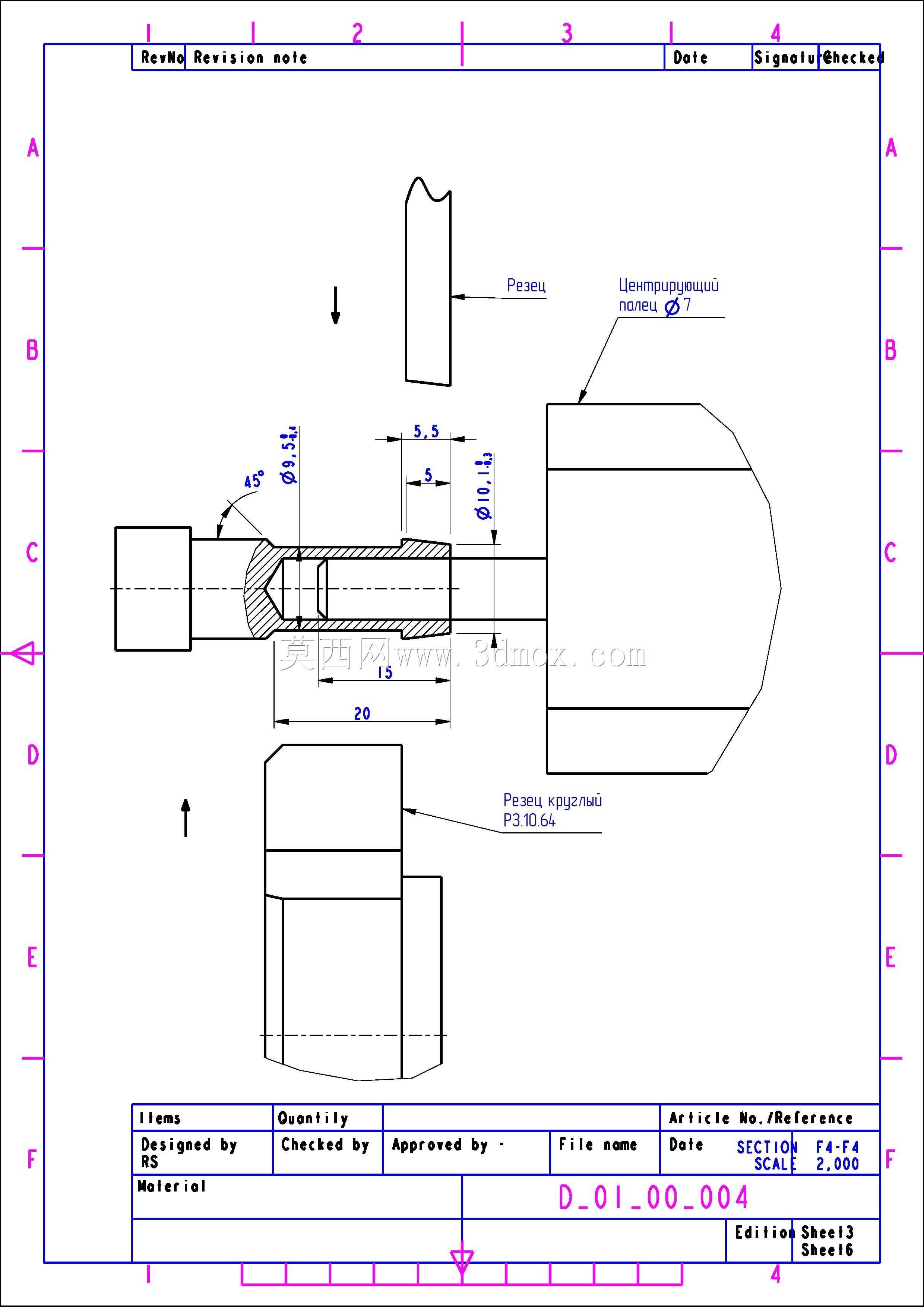

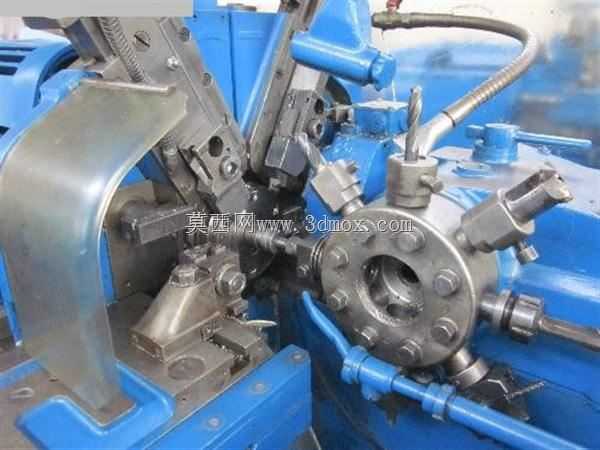

  在液压气动管路系统的批量生产场景中,软管接头作为管路连接的核心承压零件,其加工精度直接决定管路的密封可靠性与耐压寿命,这类零件通常采用棒料在多工位自动机床上完成全工序加工,图中展示的正是这类零件加工过程中的设备工位状态。这类加工设备采用回转式多刀盘布局,可在一次装夹定位后完成车削外圆、钻削内孔、攻丝、倒角、切槽等多道连续工序,避免多次装夹带来的定位误差,适配直径3mm到20mm区间的各类金属棒料加工,单班产能可达数千件,是水暖、液压、气动行业接头类零件批量生产的核心设备。从结构设计逻辑来看,这类加工工位的布局核心是缩短工序间的刀具移动路径,回转刀盘上的每个工位对应一道加工工序,工件装夹在主轴卡盘上随主轴做回转主运动,

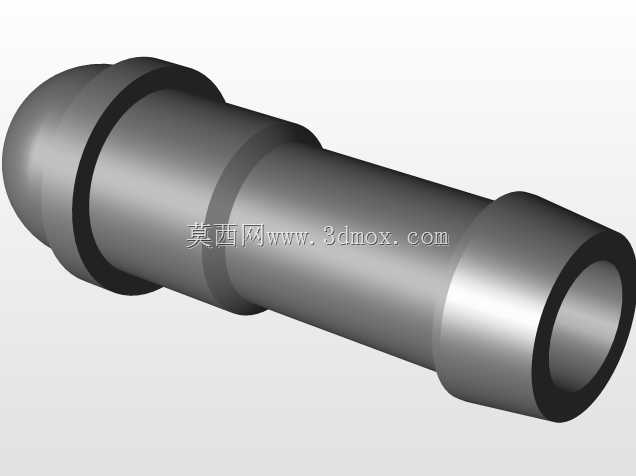

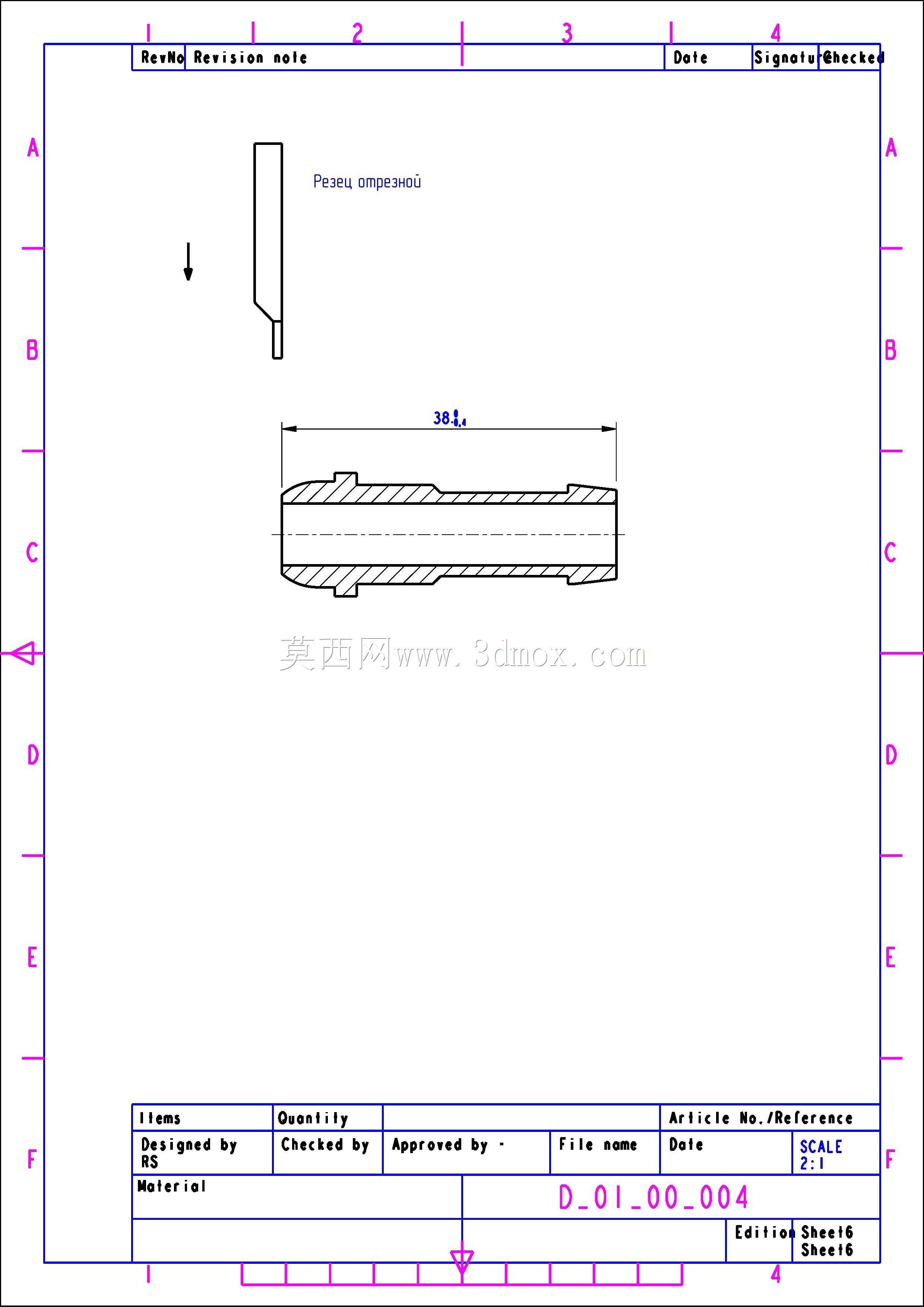

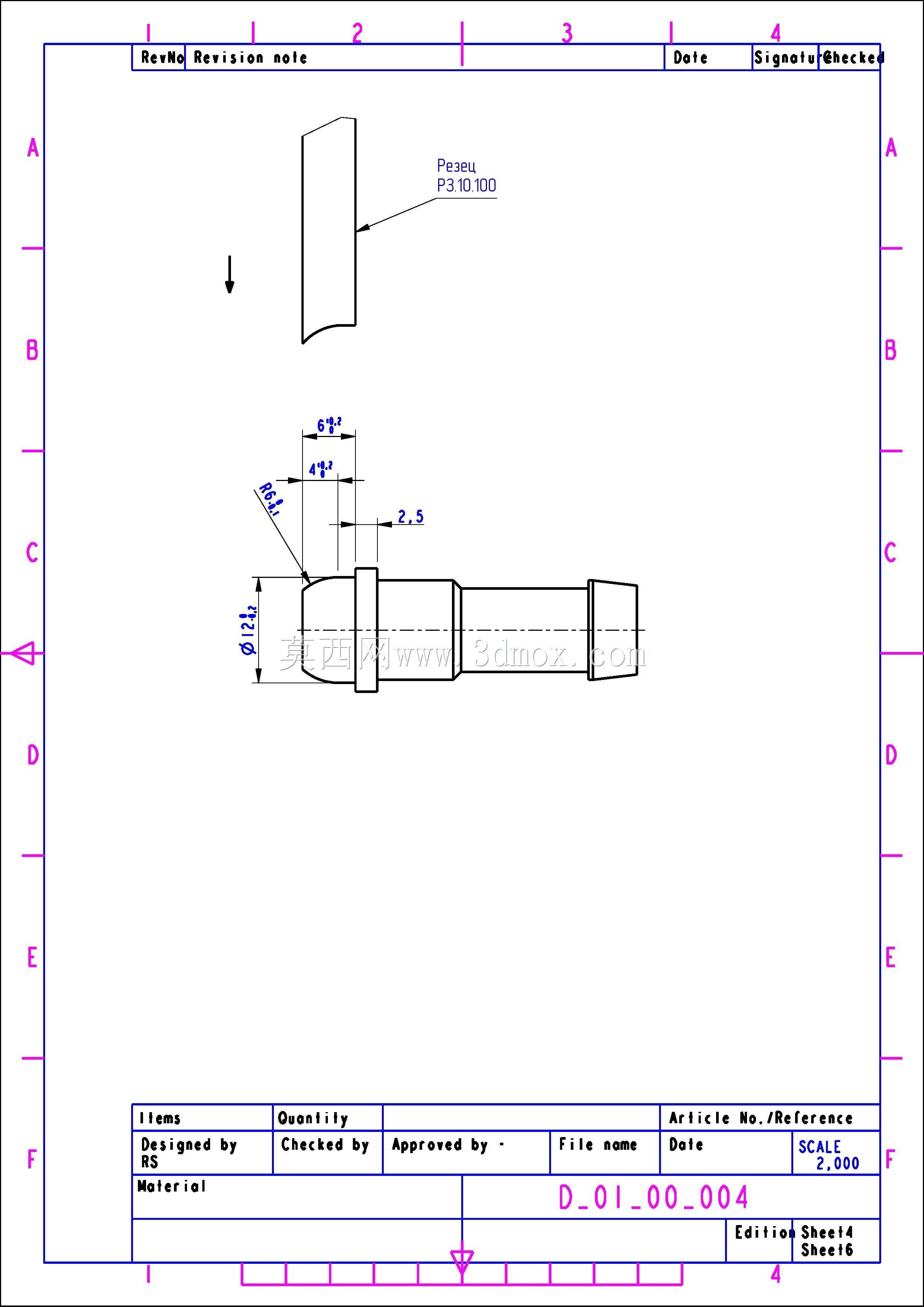

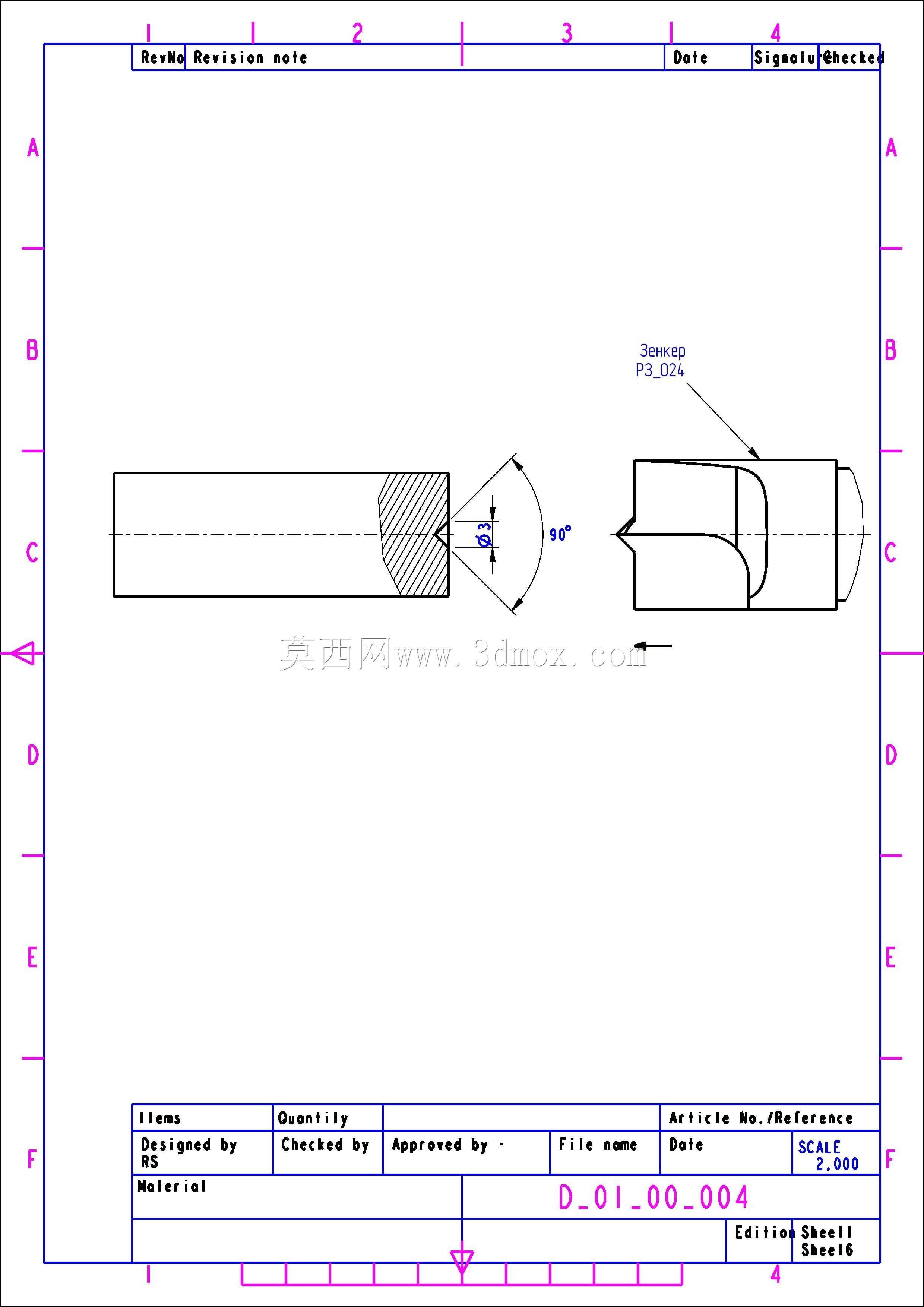

  刀盘转位后各工位刀具依次进给完成切削,图中可见的金属管路为切削液输送通道,加工过程中持续输出高压切削液,一方面带走切削产生的热量避免刀具过热退火,另一方面冲掉切屑防止切屑缠绕在工件或刀具上影响加工精度。软管接头的加工顺序完全对应工位排布逻辑,从棒料送进、夹紧开始,首先完成接头外圆的粗精车,保证外圆的圆柱度与表面粗糙度,之后加工内孔的密封锥面,这一部位是接头密封的核心,锥面角度公差通常控制在±0.5度以内,表面粗糙度需达到Ra1.6以下才能保证与软管或对接接头压合后无渗漏,后续工位完成外螺纹加工、接头六角部位的成型铣削、端部去毛刺,最后切断工位将加工完成的接头从棒料上切断,落入成品收集槽。从安装边界来看,

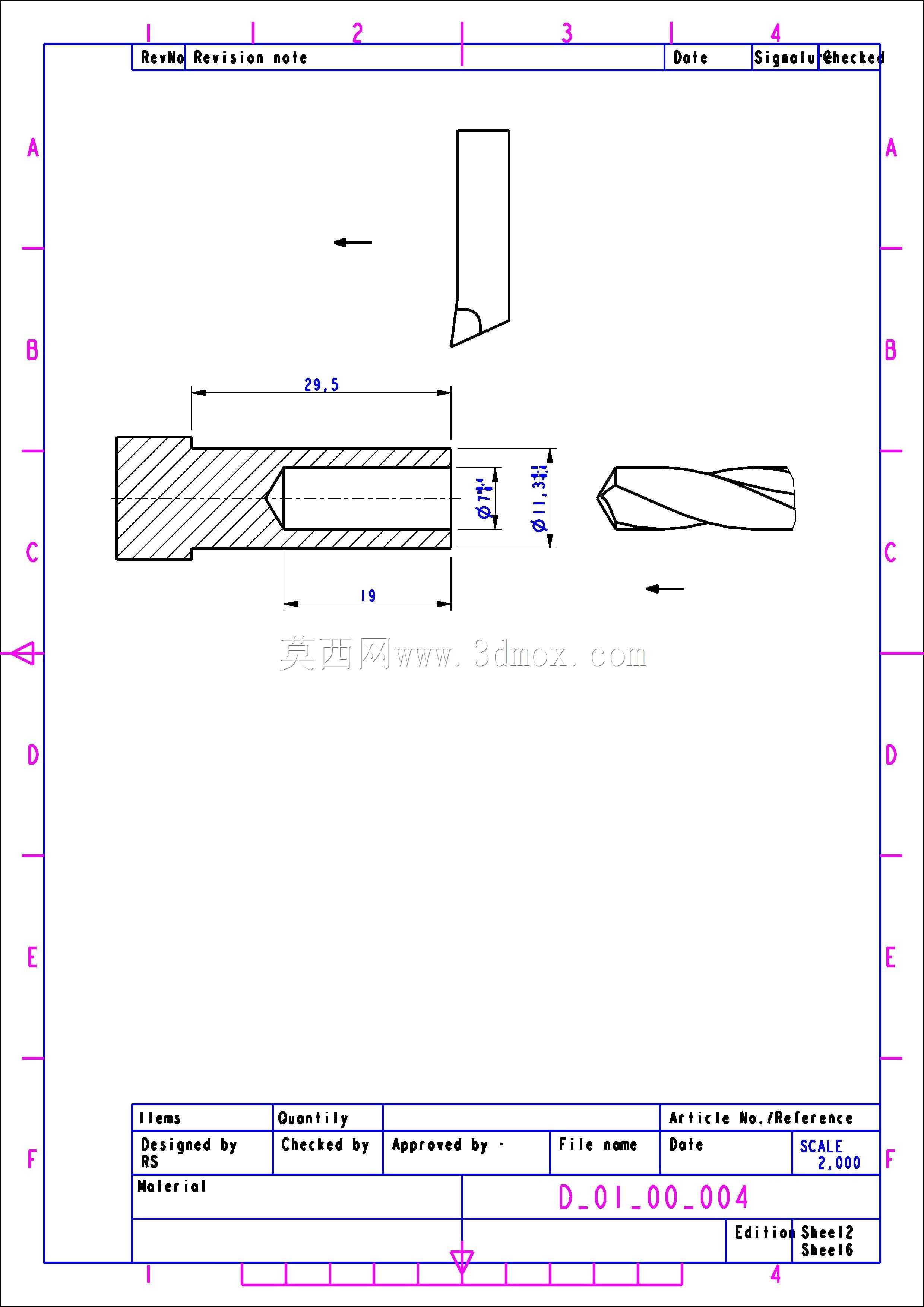

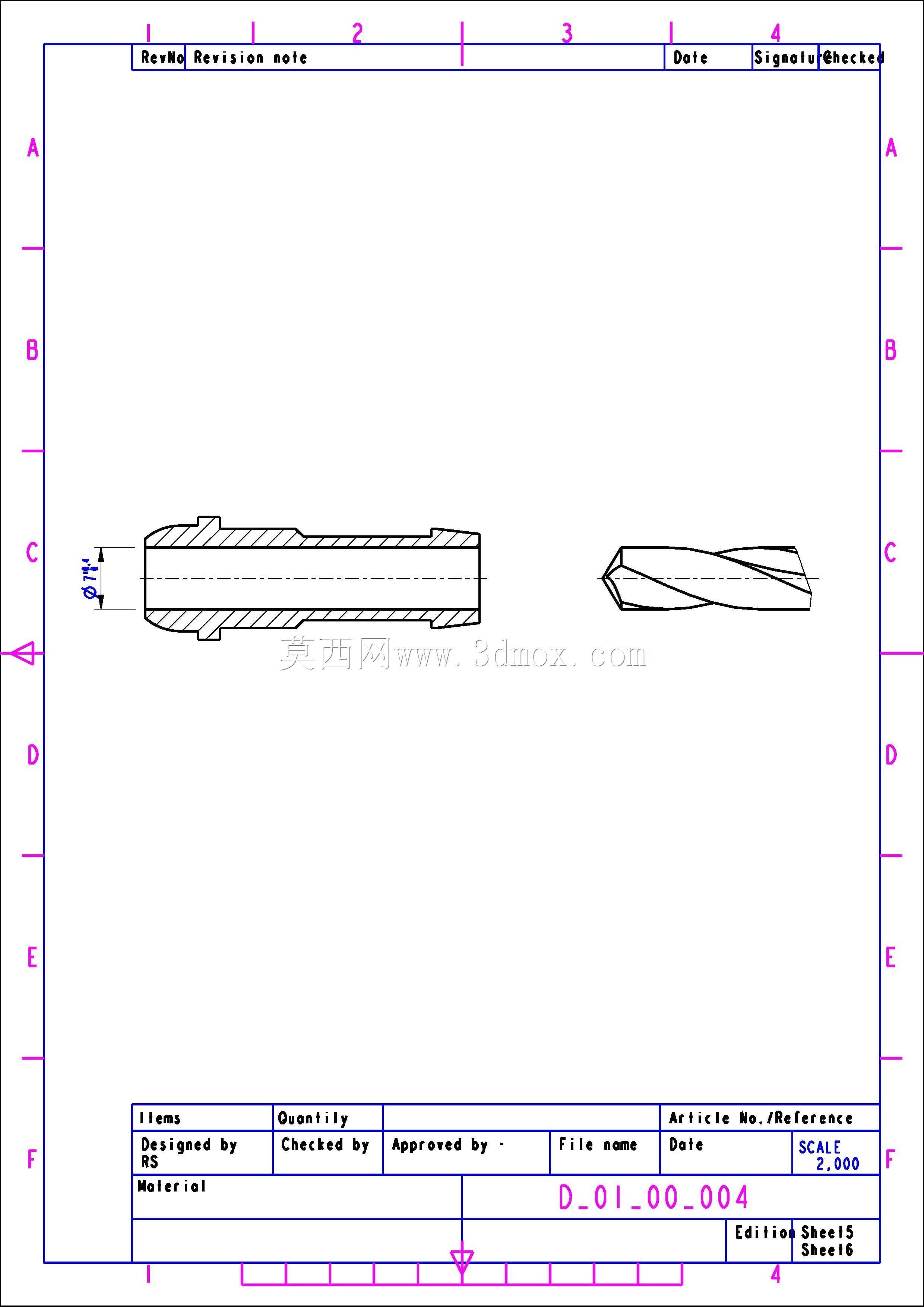

  这类多工位加工机床的刀盘安装孔位有固定的中心高参数,刀具装夹时需严格对刀保证刀尖与主轴回转中心等高,误差超过0.1mm就会导致加工面出现锥度、螺纹牙型歪斜等问题;夹具采用弹簧夹头结构,适配不同直径的棒料时需更换对应规格的夹头,夹头的夹紧力需根据棒料材质调整,加工铜、铝等软质材料时夹紧力过大会导致棒料变形,加工不锈钢等硬质材料时夹紧力不足则会出现工件打滑打刀的问题。在实际生产调试过程中,各工位的进给行程需根据接头的外形尺寸逐一校准,比如钻内孔的工位,钻头的进给深度需严格匹配接头内孔的设计深度,过深会导致接头壁厚不足承压能力下降,过浅则会导致后续装配时软管插入深度不够,压合后容易脱落;攻丝工位的进给速度需与主轴转速严格匹配,

  否则会出现螺纹乱牙、丝锥折断的问题。这类加工工艺的三维结构还原,可帮助工艺设计人员直观梳理各工位的刀具干涉情况,在新接头产品的工艺开发阶段,可通过三维排布提前验证刀盘上各刀具的运动路径是否存在碰撞,减少现场调试的试切次数,降低材料损耗与调试时间;对于设备维护人员来说,三维结构可清晰展示各传动部件、管路的布局,在故障排查时可快速定位切削液堵塞、传动卡滞的位置。不同于普通车床的单刀加工逻辑,多工位机床的核心优势是工序集中,除了上下料之外无需人工干预,加工一致性远高于单机分序加工,尤其适合年产能十万件以上的大批量接头生产场景,加工完成的接头尺寸离散度可控制在0.02mm以内,可直接满足后续表面处理、装配的精度要求,无需二次精加工。在刀具选型方面,外圆车刀通常采用硬质合金涂层刀片,适配钢件、不锈钢等不同材质的加工需求,钻内孔的钻头根据加工材质选择高速钢或硬质合金内冷钻,加工不锈钢材料时需采用专用的不锈钢切削液,降低刀具磨损速度;切槽刀具的宽度需匹配接头上密封槽的设计宽度,保证密封圈安装后压缩量在合理区间。整个加工过程中,主轴的回转精度是保证接头加工质量的核心,主轴径向跳动需控制在0.005mm以内,否则加工出的外圆会出现椭圆、壁厚不均的问题,直接影响接头的耐压性能,日常设备维护中需定期检查主轴轴承的预紧力,出现磨损超差时及时更换轴承。
