金属板材前两道次辊弯成型轧机结构

　　这套辊弯成型轧机结构针对薄规格金属板材的连续冷弯成型工序开发，聚焦前两道次的成型辊组布局，适配1.2mm厚度板材的初始弯曲变形需求，在金属型材连续生产线上承担第一道次咬入送料、第二道次预弯成型的核心工序作用，常见于轻钢龙骨、汽车结构型材、仓储货架立柱、电缆桥架等长尺寸金属型材的量产产线前段工位。从实际产线运行逻辑来看，前两道次是辊弯成型全流程的基础，直接决定后续多道次成型的尺寸精度与成品合格率，若初始道次的辊型匹配度不足、辊缝间隙控制偏差，很容易出现板材跑偏、边部波浪、弯曲回弹超差、表面划伤等常见成型缺陷，因此该结构在设计阶段优先保障了辊组的对中精度与安装调节余量。

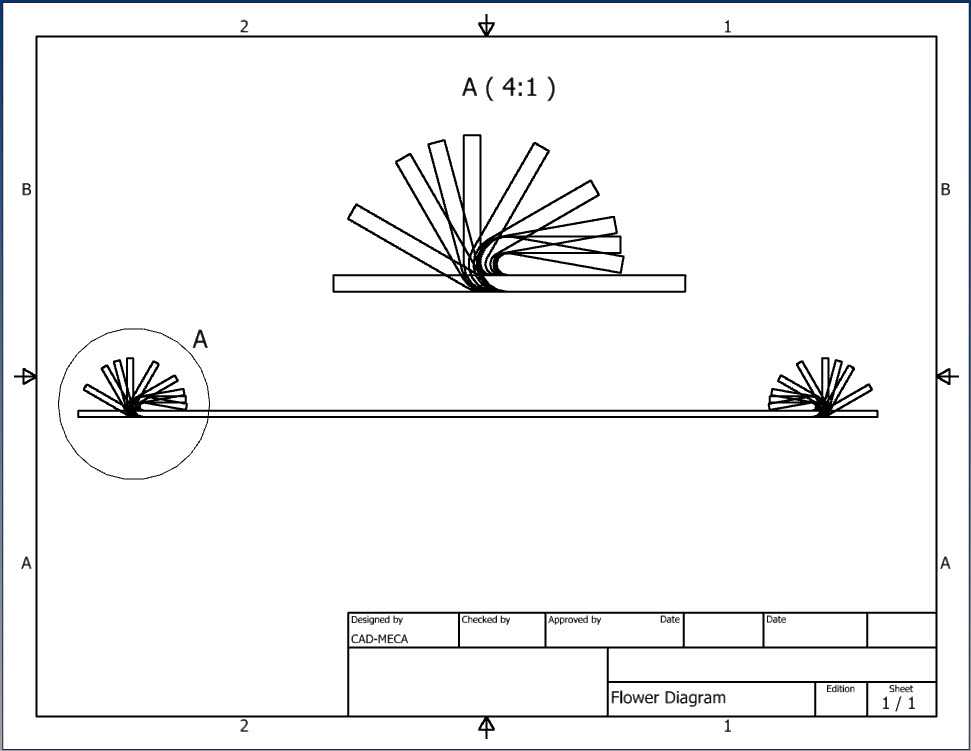

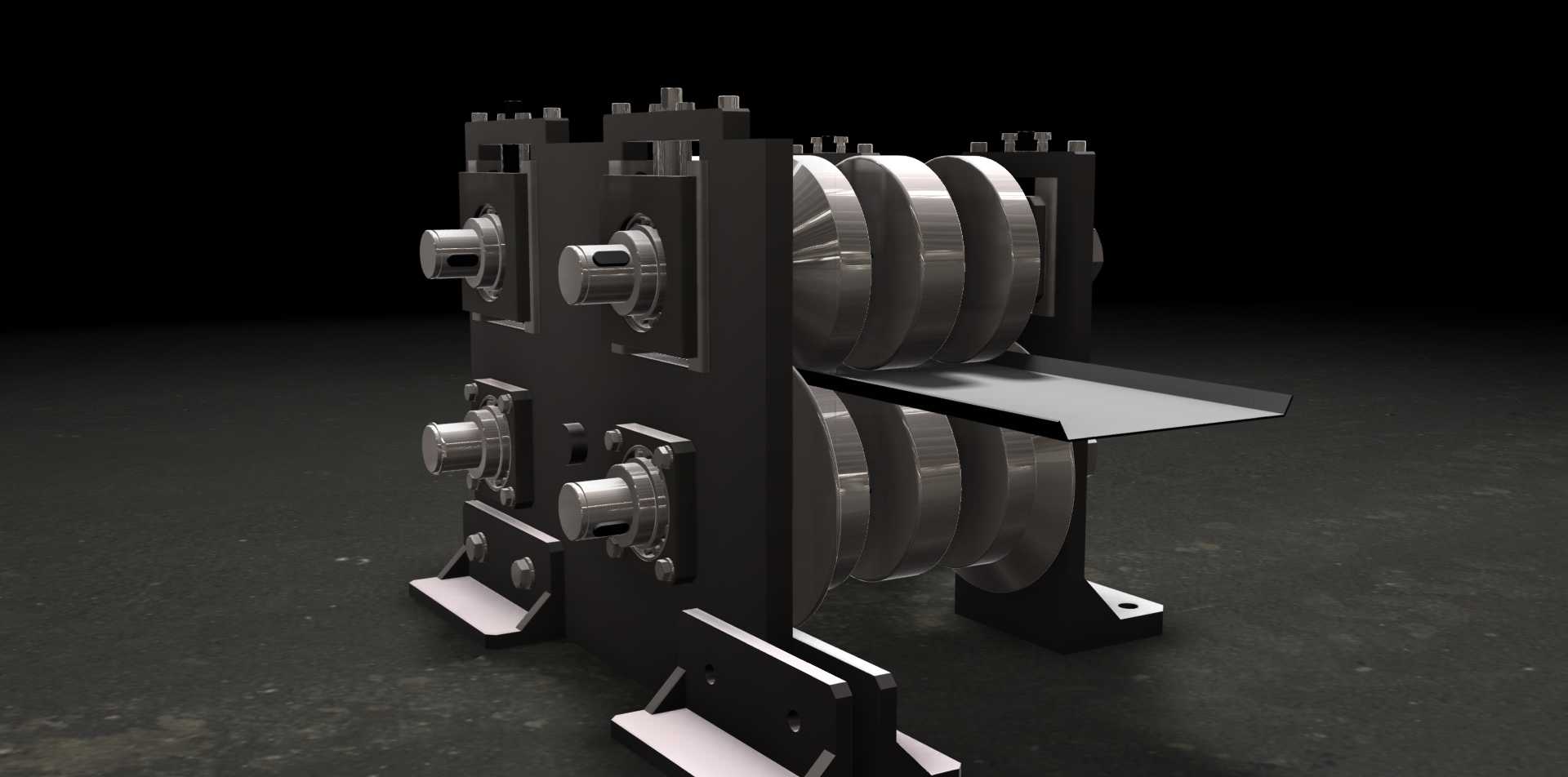

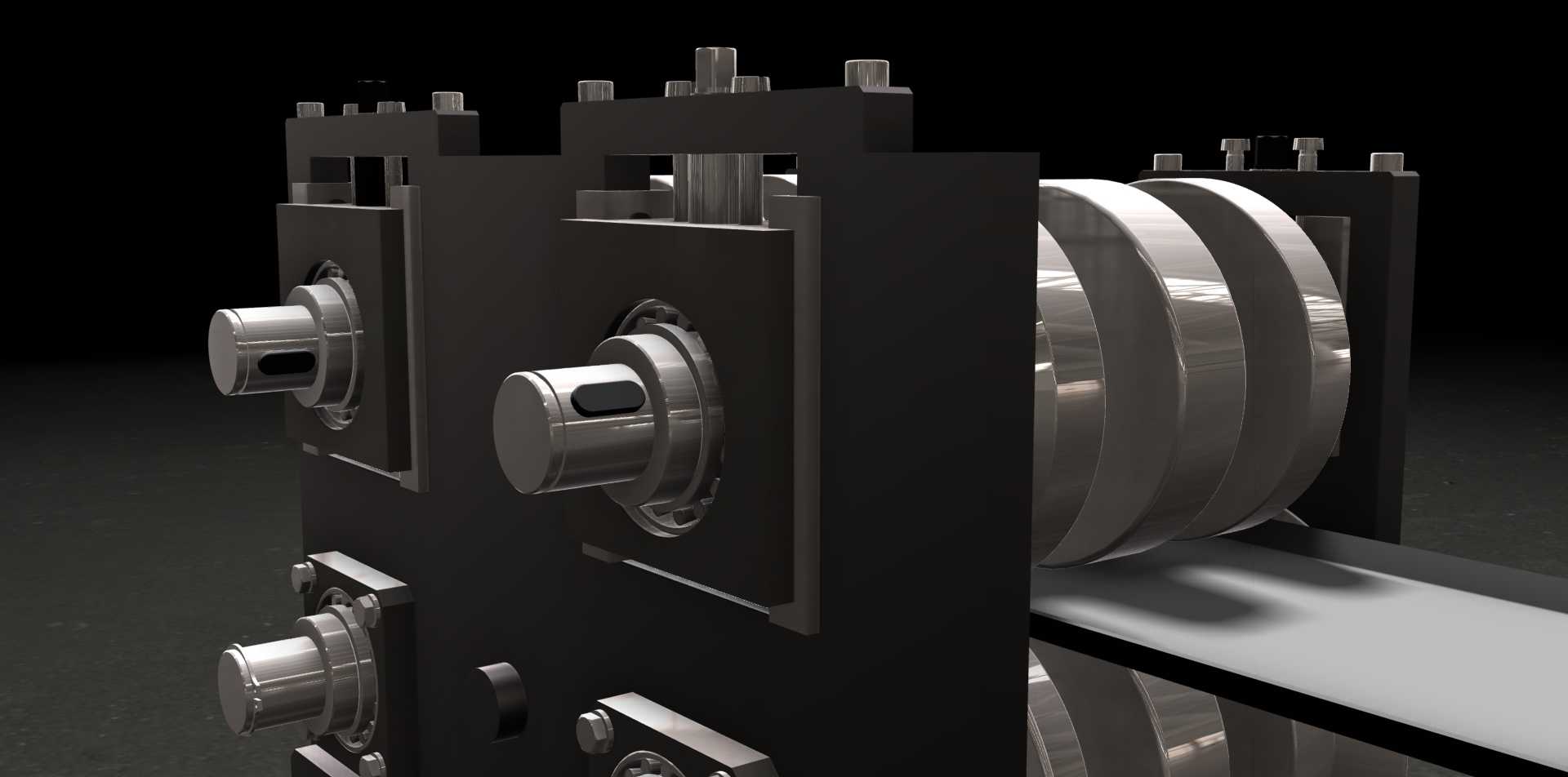

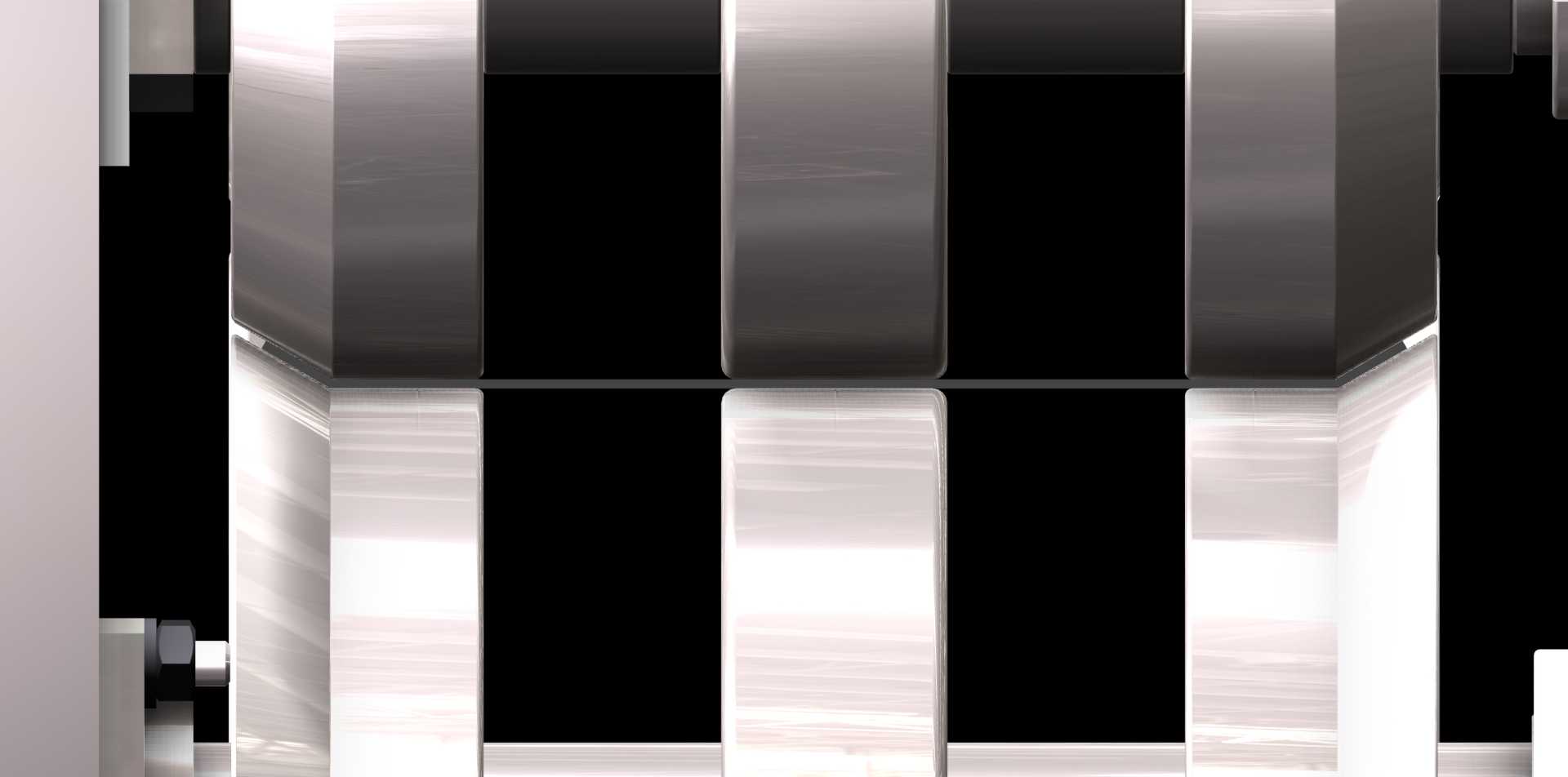

　　结构主体采用分体式牌坊机架设计，上下成型辊轴分别通过带座轴承固定在牌坊的对应安装位，轴承座预留了调节垫片的安装空间，可根据实际板材厚度、材质屈服强度的差异，微调上下辊的中心距，适配不同批次来料的性能波动，避免硬接触造成的辊面磨损或者板材压溃问题。上下辊组的型面采用渐进式弯曲设计，第一道次主要完成板材的定位咬入，将平直板材导入成型工位，同时完成小角度的预压边，第二道次逐步加大弯曲角度，让板材按照预设的花型轨迹逐步变形，避免单次变形量过大造成的板材应力集中、开裂问题，这种渐进式的辊型曲线是结合金属冷弯成型的弹塑性变形规律设计的，每道次的变形角度控制在材料允许的极限范围内，有效控制成型后的回弹量。

　　从安装边界来看，机架底部设计了带安装孔的地脚支撑，可直接通过螺栓固定在生产线的混凝土基础或者型钢机座上，整体机架的横向宽度适配常规600mm幅宽以内的板材进料需求，辊轴的伸出端预留了联轴器安装位，可与产线的主减速传动系统连接，实现多道次轧机的同步驱动，保证板材送进速度的一致性，避免不同道次间的速度差造成板材拉裂或者堆料问题。机架侧面预留了导向立辊的安装位置，可根据板材宽度调整立辊的间距，在板材咬入阶段对两侧边进行限位，防止进料过程中出现板材偏移，保证弯曲成型的对称度。

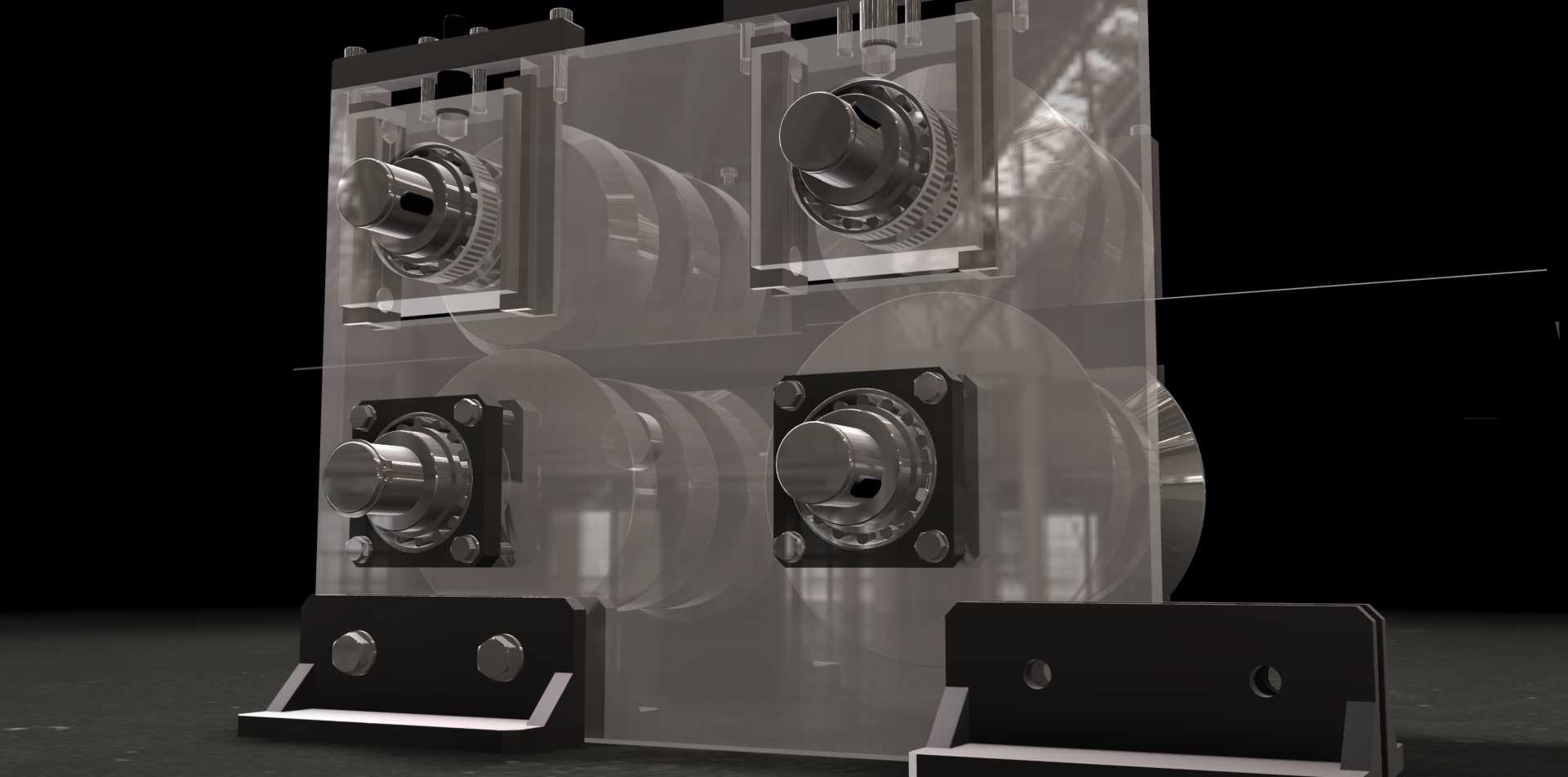

　　设计过程中充分考虑了现场维护的便利性，轴承座采用可拆卸式的压盖固定，当辊面出现磨损需要修磨、或者更换不同型面的成型辊以适配不同截面型材生产时，只需拆卸压盖即可抽出辊轴完成更换，无需整体拆解牌坊结构，大幅缩短产线换型的停机时间。上下辊的型面加工采用了调质后表面淬火处理，保证辊面的硬度与耐磨性，适配长时间连续量产的工况需求，减少辊面磨损造成的成型尺寸漂移。同时在机架的进料侧预留了导向板的安装空间，可与前序的开卷、校平工位顺畅衔接，让平直板材能够平稳进入成型辊缝，避免进料卡顿。

　　从实际应用的适配性来看，该结构可适配普碳钢、镀锌板、不锈钢等多种常见冷弯成型材质，通过调整辊缝间隙、更换对应型面的成型辊，即可快速切换不同截面型材的前道次预弯工序，具备较强的产线适配性，在中小型冷弯型材生产企业的产线搭建、旧产线升级改造场景中，能够直接作为前道次成型单元进行模块化集成，减少从零开始设计的研发周期，同时结构中预留的各类调节余量，能够覆盖多数常规薄板材冷弯成型的工艺参数调整需求，降低现场调试的难度。
