矩形风管风量调节镀锌通风阀结构

　　在商用建筑通风、工业除尘排风、洁净车间气流组织等场景中，风道内的风量平衡调节是保障系统运行效率的核心环节，这款矩形截面的通风阀正是为这类矩形金属风管配套设计的调节构件。不同于圆形风阀的适配场景，该款风阀采用与矩形风管等截面的壳体设计，安装时可直接与同规格镀锌风管通过法兰边铆接或螺栓连接，无需额外做变径转接，能最大程度降低风道局部阻力，减少气流通过时的压损与湍流噪音。

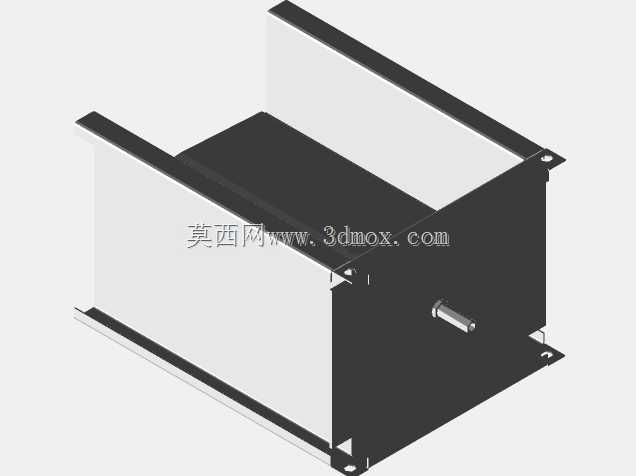

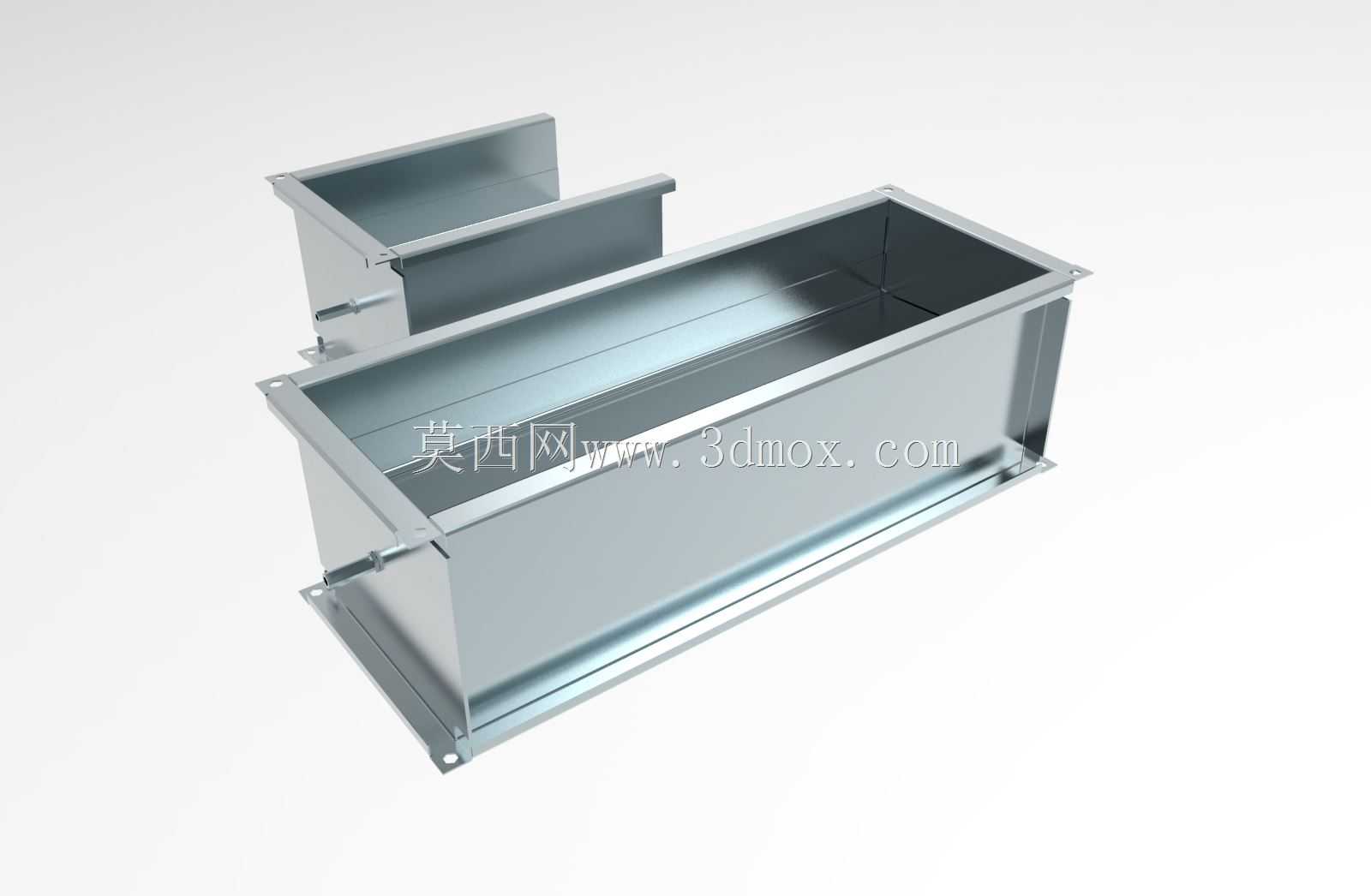

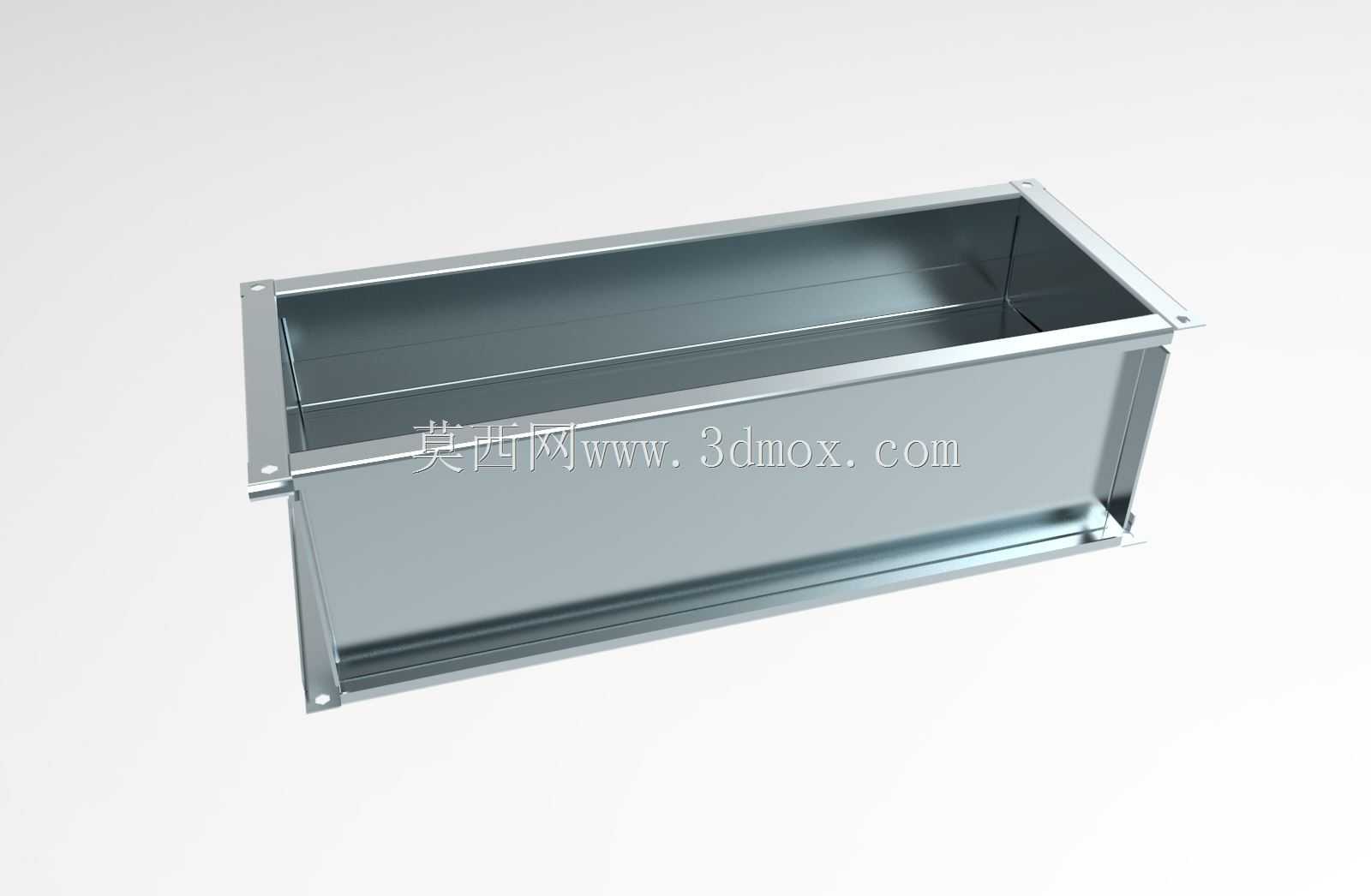

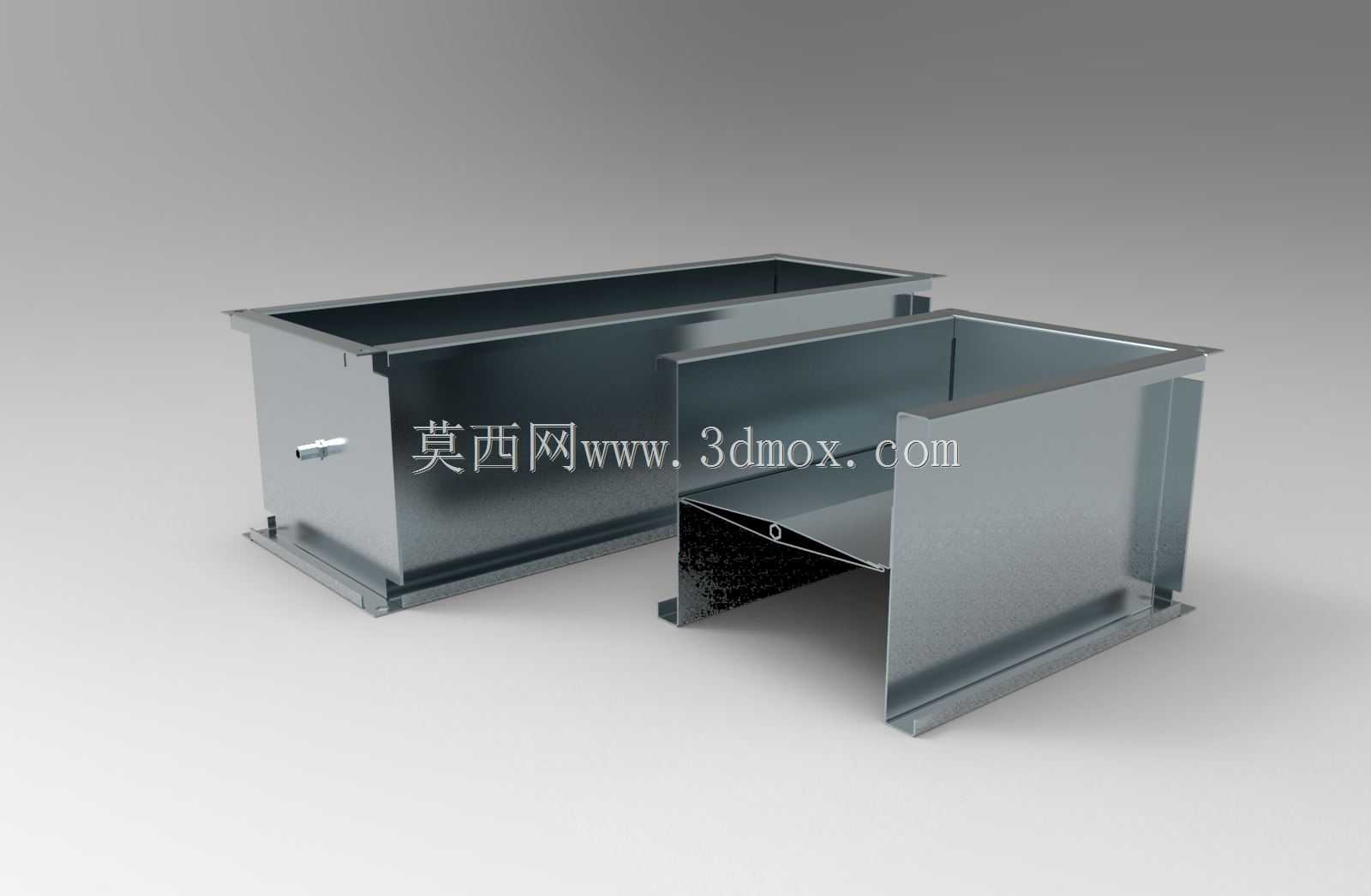

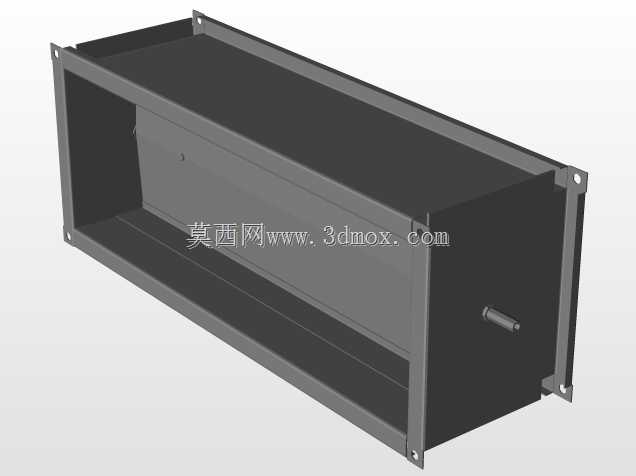

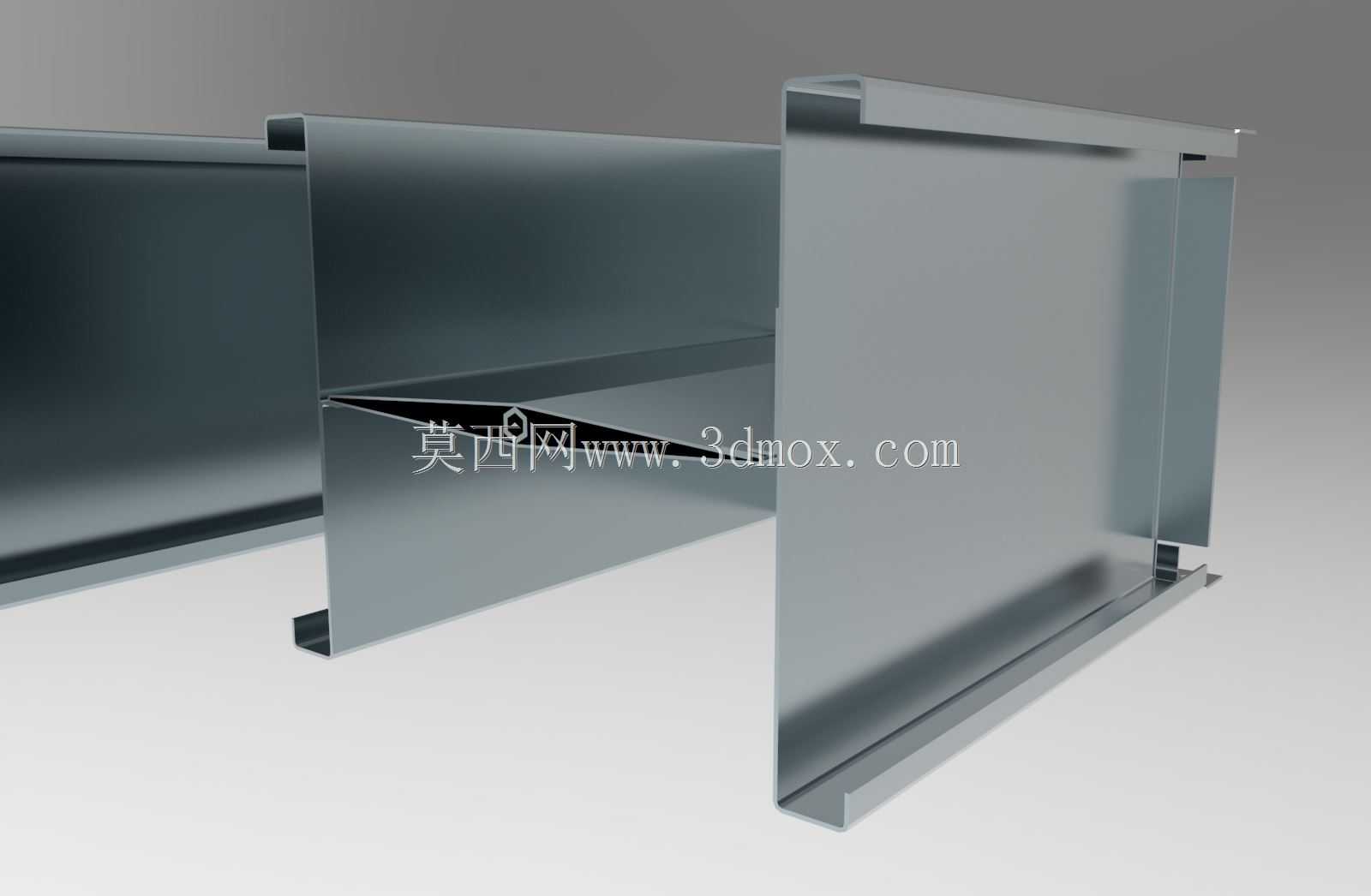

　　从结构设计来看，阀体外框采用镀锌钢板弯折成型，折边处做了双层压边处理，既提升了壳体整体的结构刚度，避免大截面风阀在风道风压作用下出现形变漏风，同时镀锌层的防腐特性也能适配常规通风、除尘、空调送风等多数常规风道的使用环境，无需额外做表面防腐处理。阀体内置的单片式阀板采用与阀体内腔匹配的矩形结构，阀板边缘做了折边加强处理，转动轴采用偏心布置？不对，实际这款风阀的阀板转轴设置在阀板一侧，通过侧面伸出的转轴端连接执行结构，转动阀板时可实现从全闭到全开90度范围内的任意角度调节，阀板与阀体内壁的间隙控制在合理范围内，全闭状态下能满足常规通风系统的漏风率要求，不会出现过量串风影响支路风量平衡的问题。

　　在安装边界上，这款风阀的两端法兰边宽度统一为25mm，法兰边上预留的螺栓孔间距符合常规矩形通风管的安装规范，可直接匹配市面通用的共板法兰或角钢法兰风管，安装时无需在现场重新打孔适配。风阀的整体长度控制在200mm左右，不会在风道中占用过长的安装空间，对于吊顶内空间紧张的商用建筑通风系统来说，能有效压缩风道安装所需的竖向或横向空间，降低吊顶施工的标高压力。侧面的转轴伸出端长度为30mm，既可以适配手动调节手柄，也可以后续加装电动执行器实现远程自动风量调节，不需要对阀体本身做二次改装，适配性较强。

　　实际使用过程中，这类通风阀通常安装在风道的支路分叉处、风口前端、空调机组进出风段等位置，调试阶段通过调整阀板的开启角度，平衡各个支路的送风或排风量，避免出现远端风口风量不足、近端风口风量过大的问题，保障整个通风系统的气流分布符合设计要求。阀板的转动阻尼经过合理设计，手动调节时不需要过大的操作力，调整到目标角度后可通过手柄上的定位结构固定角度，不会因为风道内的气流吹动导致阀板自行转动偏移设定角度。不同于防火阀带温感熔断的结构，这款通风阀仅做风量调节使用，结构上没有额外的温感、熔断组件，整体重量更轻，安装时单人即可完成对位与固定作业，能有效提升现场施工的效率。

　　从建模细节来看，整个阀体的所有弯折圆角、板材厚度、法兰边的冲孔位置都完全按照实际钣金加工的工艺要求设计，没有出现无法加工的锐角或干涉结构，阀板转动的全行程范围内不会与阀体内壁出现剐蹭，转轴与阀体的配合间隙也做了合理预留，既不会因为间隙过大导致漏风，也不会因为间隙过小出现转动卡涩的问题。镀锌板材的拼接位置都设置在阀体的非迎风面，能减少气流长期冲刷对拼接缝的腐蚀，延长构件的实际使用寿命。
