一英寸BSP内螺纹手动截止阀结构设计

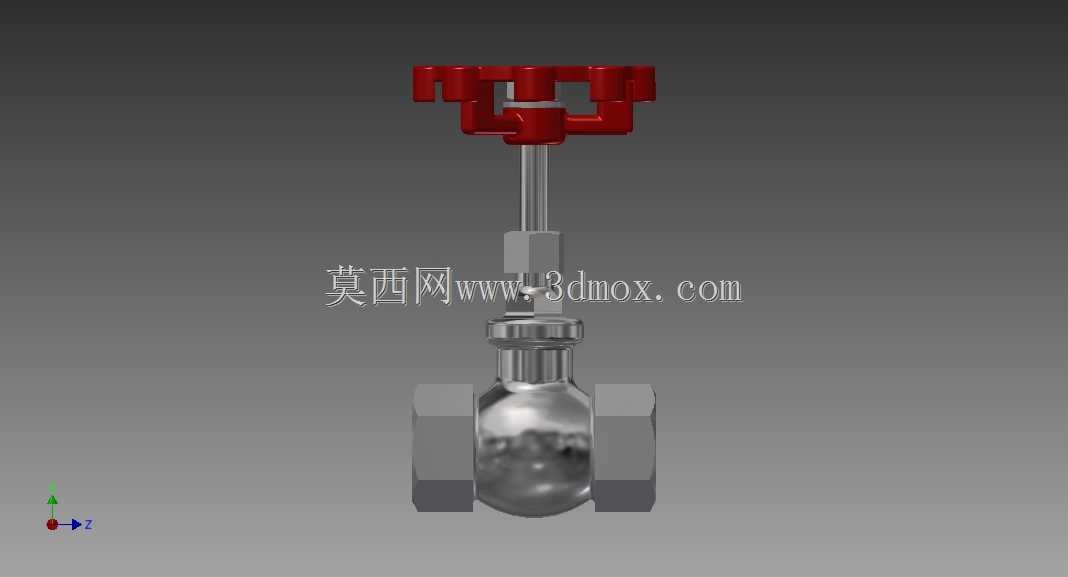

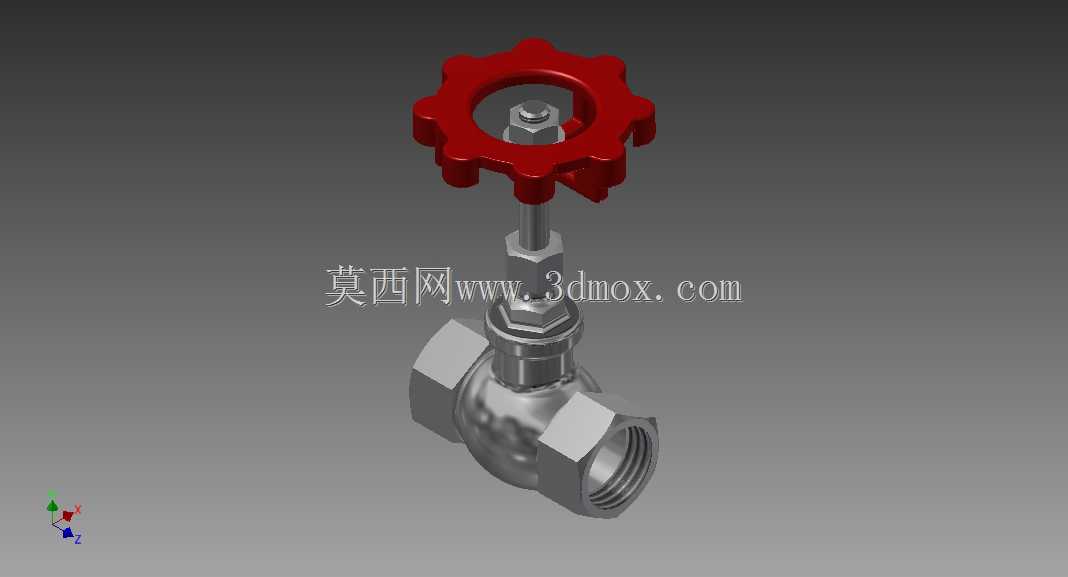

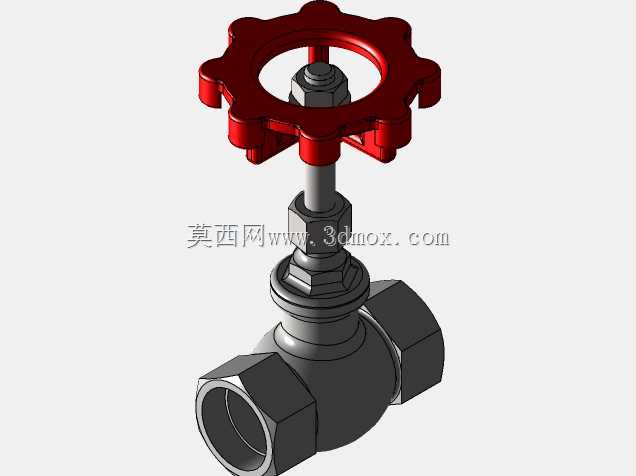

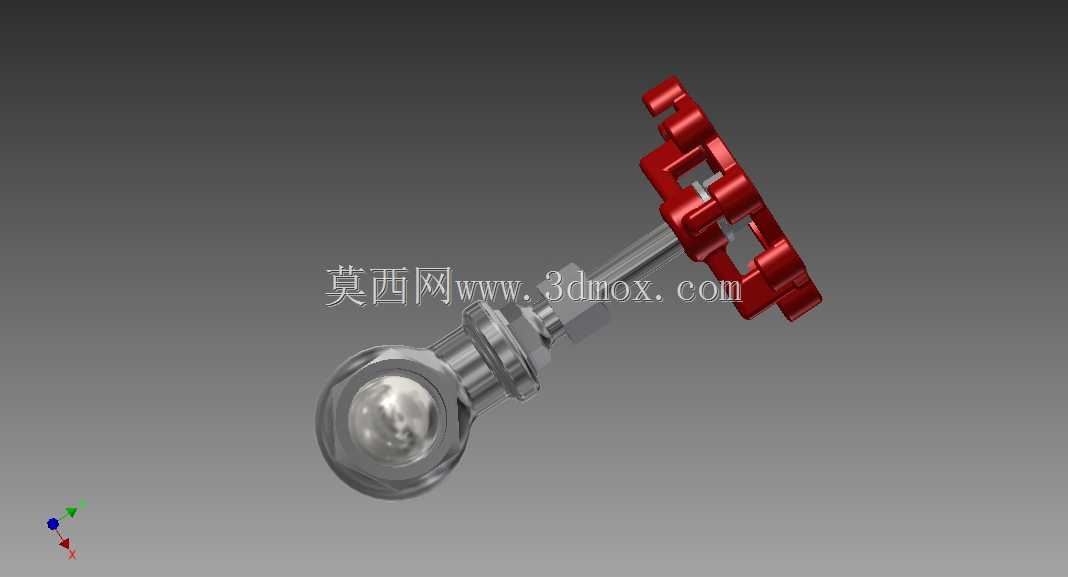

　　这款手动截止阀适配公称通径1英寸的BSP内螺纹管路，在民用给排水、小型工业流体输送、暖通循环管路、普通工况的油气输送支路中都有广泛应用，核心作用是通过手动操作实现管路通路的截断与导通，调节工况下也可辅助实现流量的线性微调，相比同通径的球阀，其截流密封面的耐冲蚀性能更优，适合长期处于半开调节或频繁通断的管路场景。从结构设计逻辑来看，整体采用直通式流道布局，进出口轴线处于同一直线，安装时无需额外调整管路走向，可直接对接两端带BSP外螺纹的管路接头，阀体采用锻造黄铜材质的等比例建模还原，流道入口到阀座位置做了平缓的圆弧过渡，减少流体在阀腔内的涡流阻力，降低介质输送过程中的压损，同时避免固体杂质在阀腔底部沉积卡涩密封副。

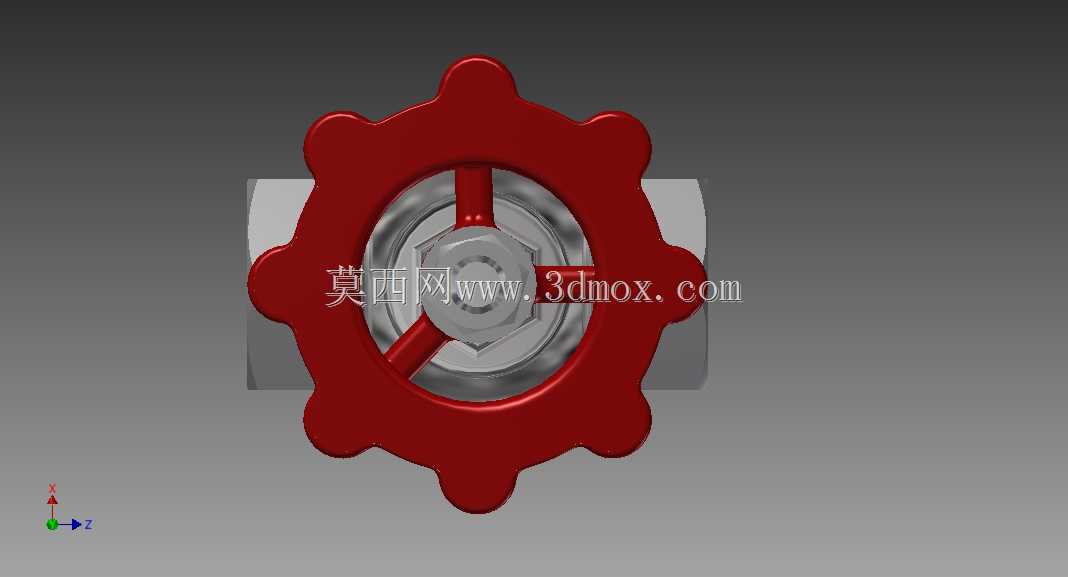

　　上部的操作手轮采用梅花式外缘结构，轮缘做了等距的凹槽设计，手动操作时手掌与手轮的接触摩擦力足够，即便戴劳保手套操作也不会出现打滑，手轮中心的锁紧螺母将手轮与阀杆上端固定，阀杆采用梯形螺纹传动，转动手轮时阀杆做轴向升降运动，带动下端的阀瓣垂直压合或离开阀座密封面，这种运动结构能避免阀瓣在启闭过程中与阀座发生横向摩擦，延长密封副的使用寿命。阀瓣与阀杆的连接采用活动铰接结构，即便阀杆与阀座存在微小的同轴度偏差，阀瓣也能在压合过程中自动找正，完全贴合阀座密封面，杜绝关闭状态下的内漏问题。阀盖与阀体的连接采用螺纹加密封填料的结构，中部的填料函内填充柔性密封填料，通过填料压盖的压紧力实现阀杆与阀盖间隙处的动密封，

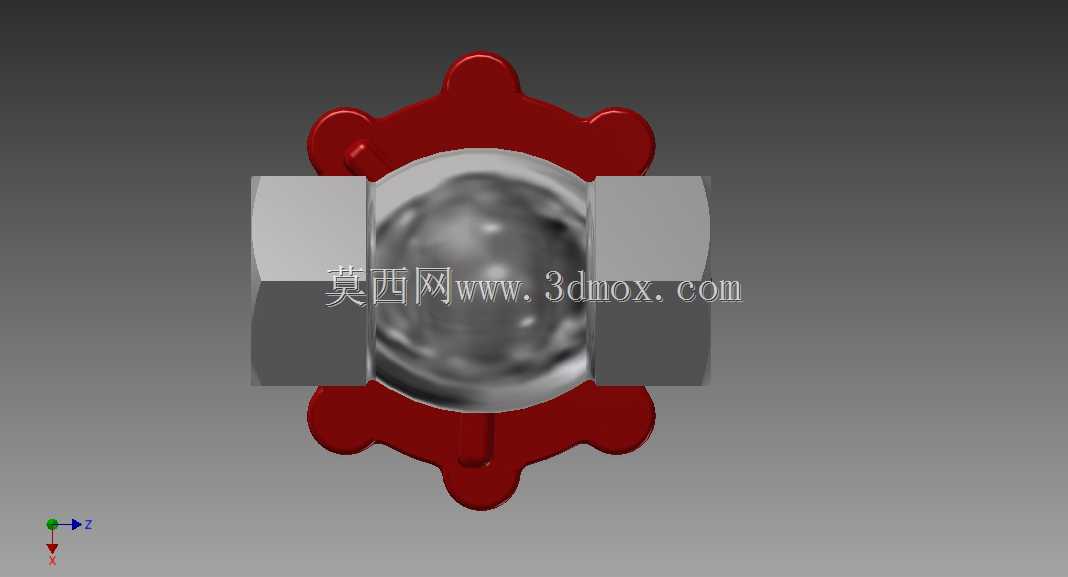

　　避免管路带压时介质从阀杆位置外漏，建模过程中完整还原了填料压盖的调节间隙，实际装配时可根据填料的磨损情况适当拧紧压盖螺栓，补偿填料的密封预紧力，无需频繁更换填料即可维持密封性能。安装边界方面，阀体两端的内螺纹深度符合BSP螺纹标准的有效旋合长度要求，两端六角结构的对边尺寸适配常规活动扳手的操作空间，安装时可直接用扳手卡住六角部位施加扭矩，不会损伤阀体外形，手轮处于全关位置时的上部总高度预留了足够的操作空间，手轮转动过程中不会与周边的管路支架、墙面等安装干涉物发生碰撞，手轮的最大回转半径小于阀体进出口端面到中心轴线距离的1.2倍，并排安装多台同规格阀门时，手轮之间不会出现干涉，无需额外加大管路的安装间距。从实际选型适配角度来说，

　　这款阀门的密封副采用金属对金属的硬密封结构，适配的介质温度范围更广，普通水、蒸汽、低粘度油品等常规流体都可适用，不适合含有大量固体颗粒的高粘度介质输送场景，避免颗粒卡涩阀瓣运动轨迹或划伤密封面。建模过程中对所有配合面的公差带都做了对应还原，阀杆与阀盖导向部位的间隙控制在合理范围，既保证阀杆升降运动顺畅无卡滞，又不会因为间隙过大导致阀杆晃动影响阀瓣找正，阀体的壁厚按照公称压力16bar的工况做了等比例设计，流道部位的壁厚均匀，不会出现局部应力集中的问题，完全满足常规低压管路的强度要求。
