工业用剪叉式液压升降作业平台结构

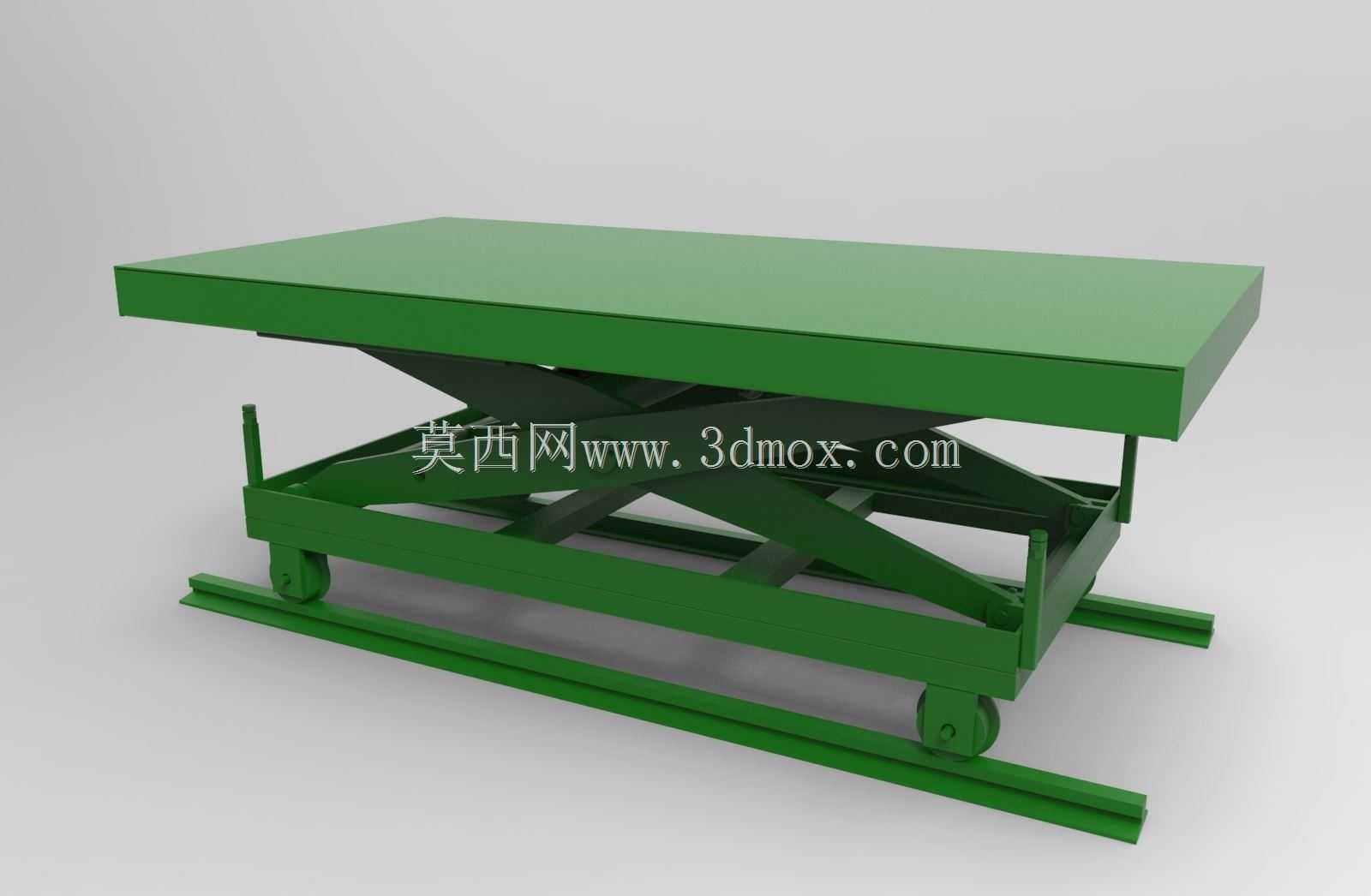

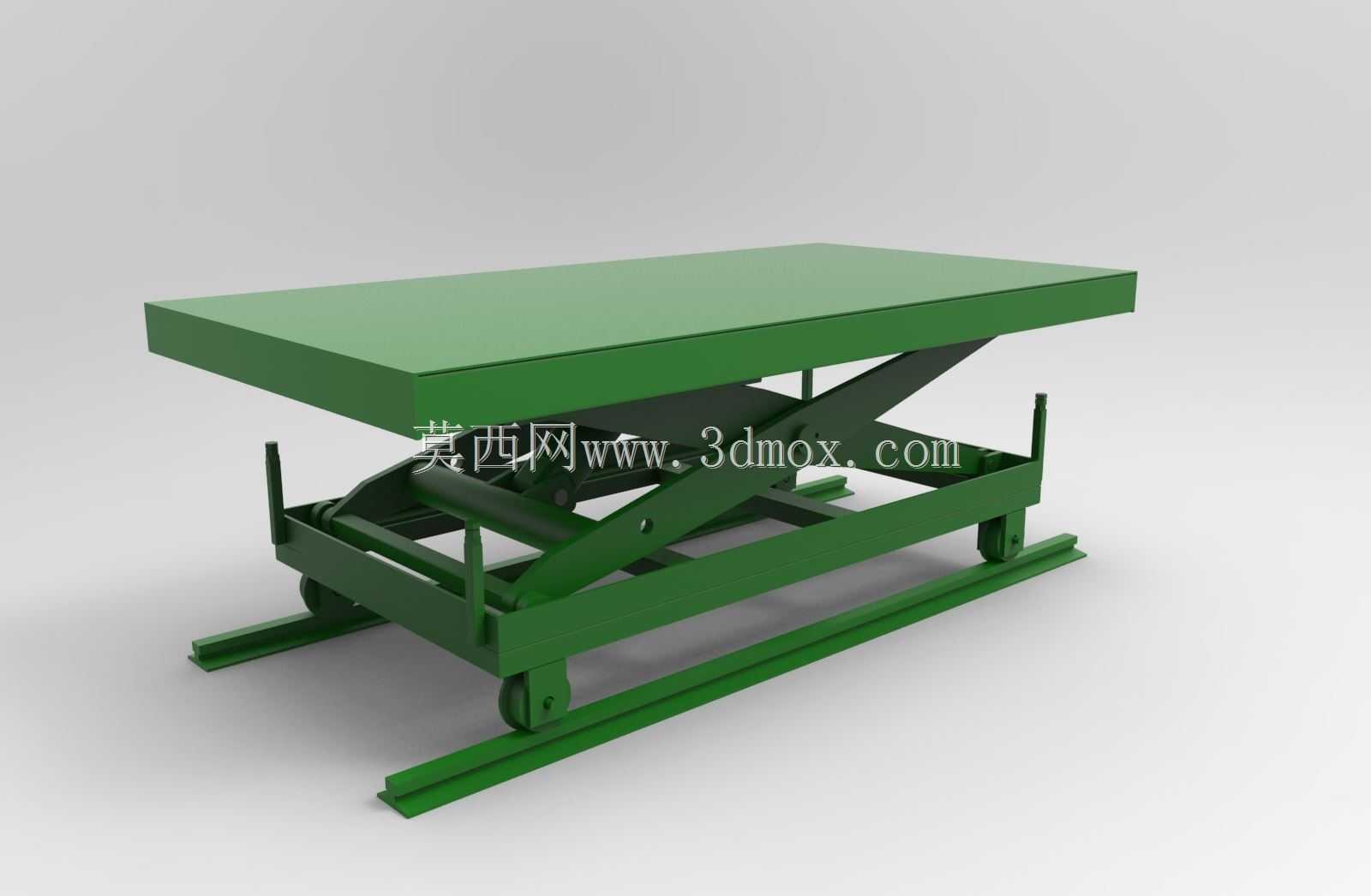

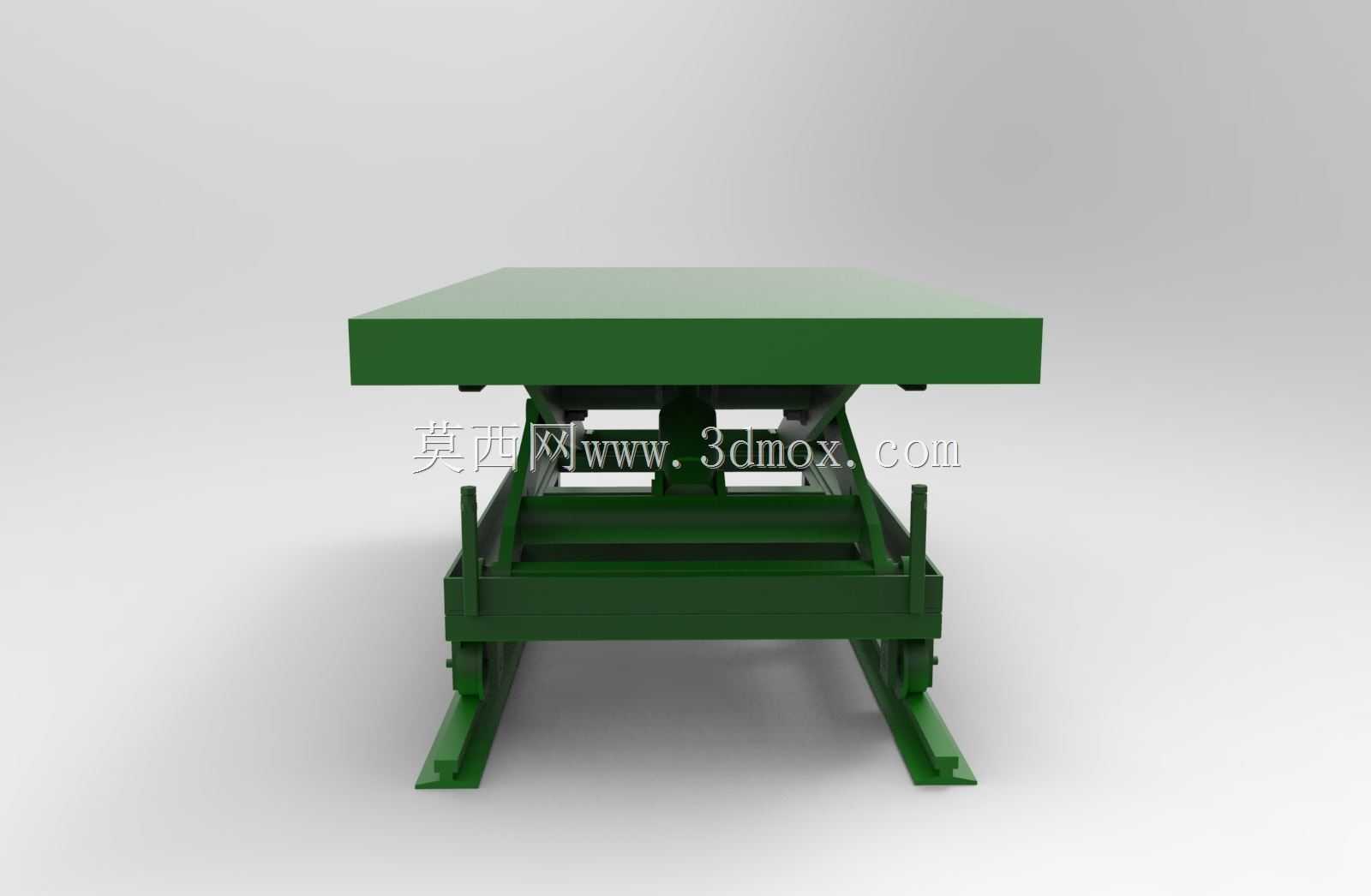

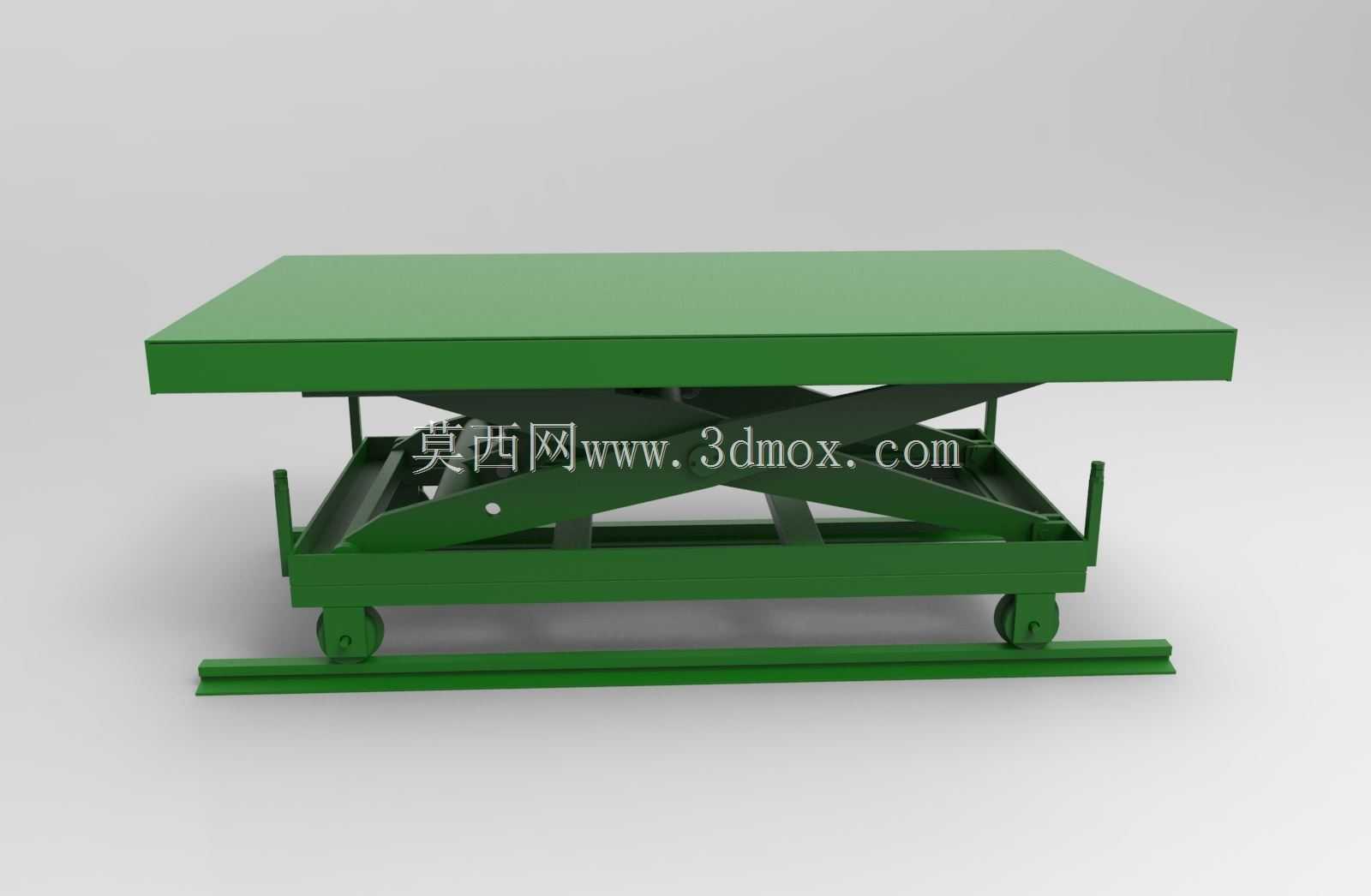

　　这种结构的力臂配比经过校核，在最大行程位置时剪叉臂的受力角度仍处于合理区间，不会出现受力死点，也能避免升降过程中的卡顿问题。工作台面采用整板式平面结构，边缘做了轻微的折边强化处理，既保证台面放置物料时的平面度要求，也能通过折边结构提升台面的整体刚性，避免大负载下台面出现中部下挠的变形问题，台面尺寸为2500mm*1300mm，这个尺寸规格可以适配标准工业托盘的放置需求，也能满足两到三名作业人员同时在台面上开展设备检修、装配作业的空间要求，工作台的最大垂直行程为400mm，属于低位举升类的作业平台，适合生产线边的高度差补位、模具更换时的举升对位、重型零部件装配时的高度调整这类不需要大行程举升的作业场景，低位状态下平台整体高度较低，这款剪叉式液压升降作业平台，主要面向生产车间内的重物举升、工位间物料转运、设备安装检修时的高度适配场景，在机械加工车间、仓储物流库区、轻型装配产线中都能适配对应的作业需求，区别于移动式升降设备，这款带底部轨道导向的结构更适合固定工位间的定点举升作业，能在预设的轨道行程内完成水平方向的位置调整，配合垂直方向的升降动作，覆盖一定范围内的作业高度与位置需求。从结构设计逻辑来看，整体采用单组剪叉臂的承载结构，剪叉臂通过中间铰接轴实现力的传递，底部的两组滚轮分别嵌入底座的导向槽内，其中一组滚轮与液压油缸的推伸端联动，油缸伸出时推动剪叉臂沿导向槽收拢，带动上方工作台面平稳抬升，油缸回缩时剪叉臂展开，工作台面回落至初始低位，

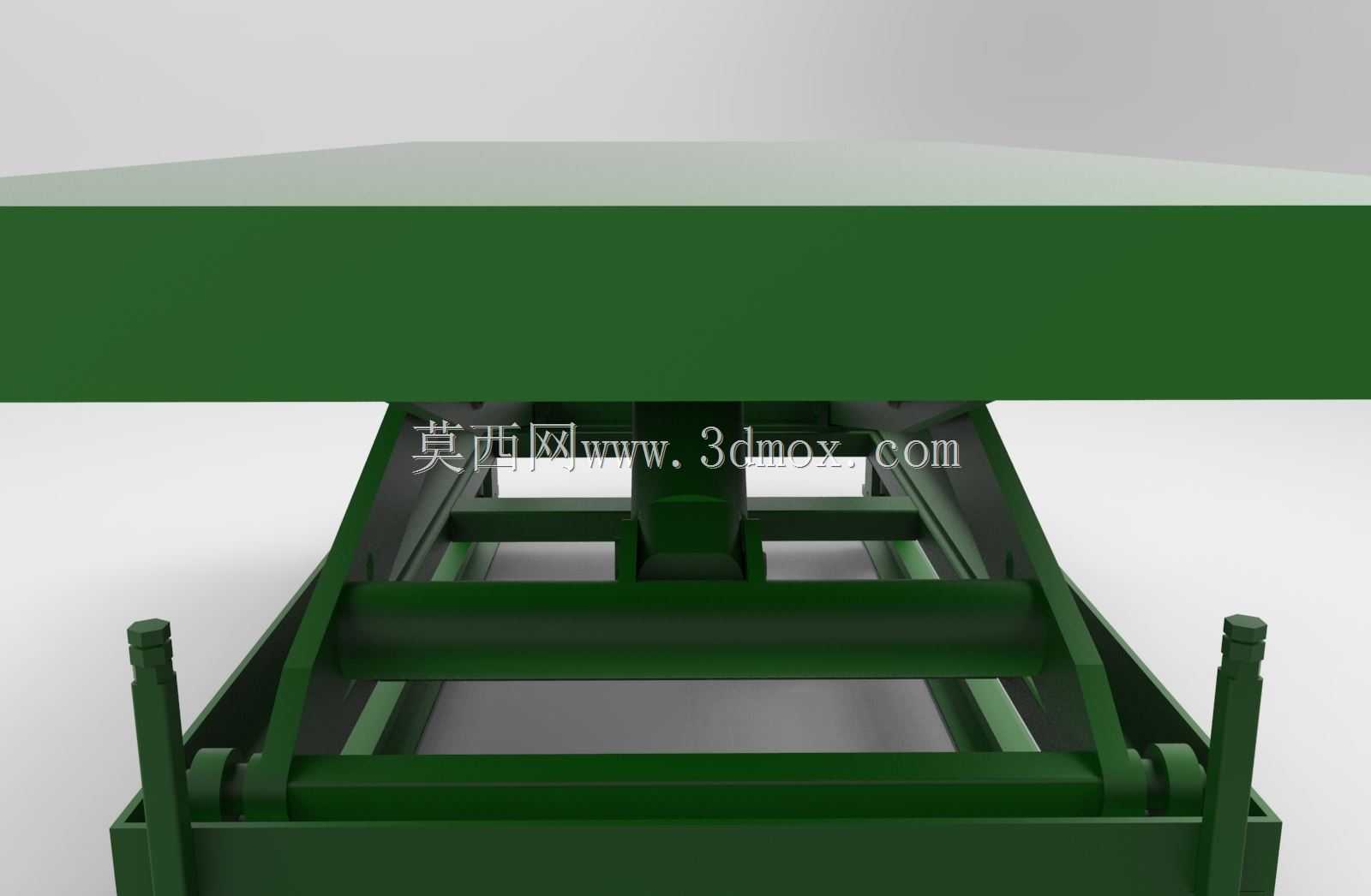

　　不需要开挖地坑就能直接安装在平整的硬化车间地面上，底部的轨道结构可以根据现场的工位布局调整铺设长度，让平台能在多个相邻工位之间移动，替代传统的固定高度作业台，减少车间内不同高度工位之间的物料二次搬运工作量。底座部分采用型钢焊接的框架结构，两侧的轨道为一体式加工的导向结构，既作为剪叉臂底部滚轮的运行导轨，也作为整个平台的承载基础，焊接后经过时效处理消除焊接应力，避免长期承载后出现底座变形导致的滚轮卡滞、升降不畅问题，液压油缸布置在两组剪叉臂的中间位置，沿平台长度方向安装，这种布置方式能让油缸的推力均匀传递到两侧的剪叉臂上，避免两侧受力不均导致的台面倾斜问题，油缸的进出油管路沿剪叉臂的内侧布置，固定点采用管卡固定，

　　避免升降过程中管路被挤压、磨损。在实际使用场景中，这类升降平台常布置在装配产线的端部，用于将待装配的重型零部件从地面高度举升到与产线工作台齐平的高度，方便作业人员直接将工件推移到产线上，也可以布置在仓储区的货架旁，配合手动液压车完成低层货架的重物存取作业，相比大行程的高空作业升降平台，这种小行程的固定轨道式升降台的承载稳定性更好，台面的晃动量更小，适合对作业位置精度有一定要求的装配、对位作业，比如在冲压车间的模具更换作业中，将平台升至与冲床工作台面齐平的高度，就能直接将模具从平台上推移到冲床工作台面上，不需要使用行车反复调整高度，能大幅缩短换模的辅助作业时间。设计过程中对剪叉臂的截面选型做了针对性的匹配，剪叉臂采用矩形钢制作，

　　铰接点的销轴采用调质处理的合金钢材质，配合自润滑轴套，减少长期往复摆动过程中的铰接点磨损，延长设备的维护周期，平台的上下限位位置都设置了机械限位块，当油缸伸出行程达到最大位置时，机械限位块会先接触承载，避免油缸长期处于极限伸出行程状态下的密封件损耗，回落至最低位时也有对应的缓冲垫，减少台面回落到底座时的冲击噪音。安装时需要保证底部轨道的铺设水平度误差控制在合理范围内，两条轨道的平行度也要满足滚轮的运行间隙要求，否则会出现滚轮卡滞、运行阻力过大的问题，因为平台的最大举升高度较低，所以整体的重心始终处于较低位置，即使在最大行程位置承载额定负载，也不会出现侧翻风险，不需要额外加装地面锚固装置就能满足使用安全要求，对于车间地面的承载要求也相对较低，普通的混凝土地面就能满足安装条件，不需要额外做地面加固处理。
