码头船用垂直升降输送作业平台结构

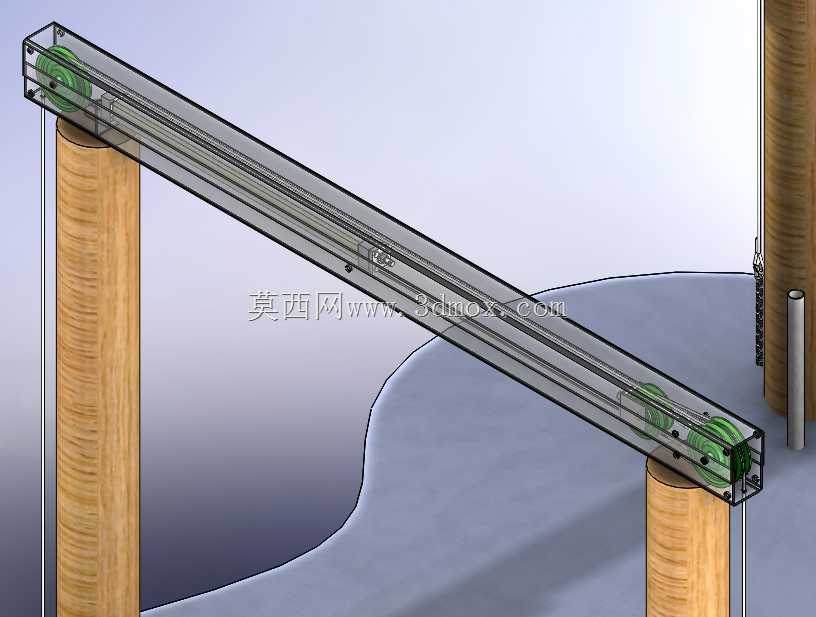

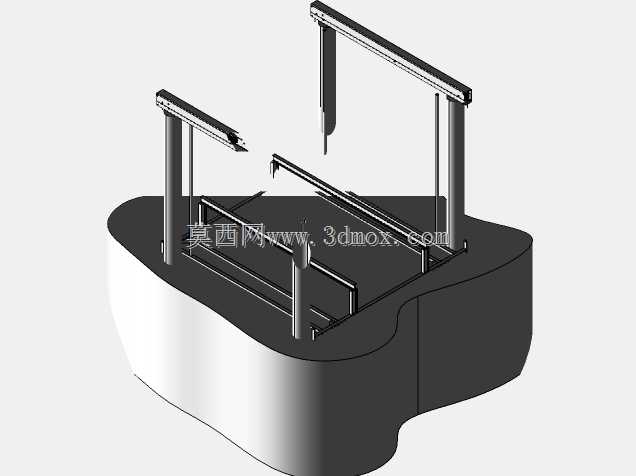

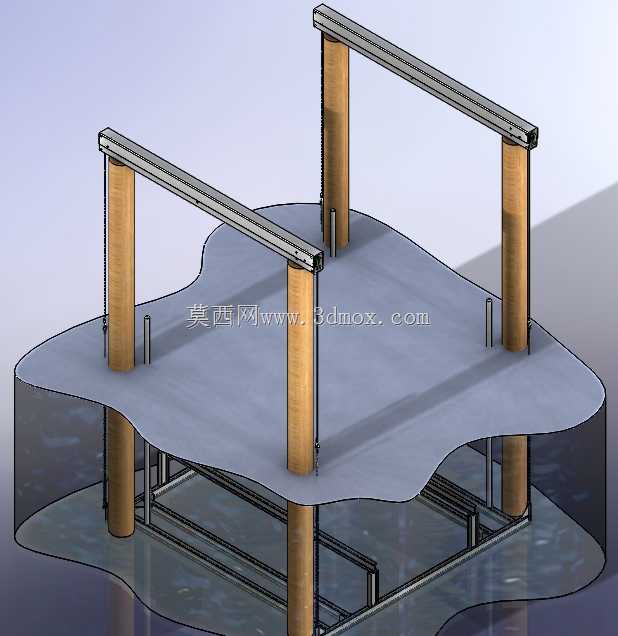

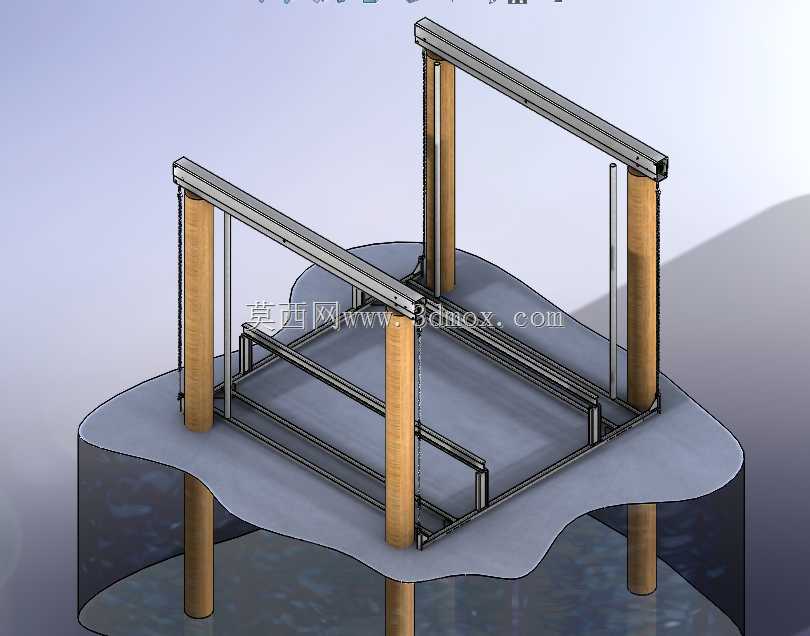

　　在沿江沿海的内河泊位、中小型货运码头以及修造船厂区的岸线区域，潮差带来的水位变化始终是人员换乘、小件物料转运过程中需要解决的核心问题，这款船用升降结构正是针对这类场景设计的岸船衔接输送载体。不同于厂区内固定安装的室内升降设备，该结构需要同时适配岸侧基础与船侧对接的双重边界，四根垂直布置的支撑立柱在设计时预留了足够的水位变动适配行程，最低位可覆盖枯水期的低水位对接需求，最高位可满足汛期高水位以及船舶满载吃水变化后的对接高度，避免因水位涨落出现对接断层。从结构布局来看，整套设备采用框架式承载设计，顶部的双横梁轨道既作为升降载台的导向承载基准，也集成了升降驱动的安装点位，载台本身采用型钢焊接的格栅式框架结构，

　　在保证承载刚度的前提下尽可能降低自身重量，减少驱动负载的同时也能避免雨天积水、浪溅积水带来的腐蚀问题，载台边缘预留了防护栏安装接口以及与船侧甲板、岸侧踏步的对接搭接位，实际使用时可根据停靠船舶的甲板高度调整载台停留位置，让人员通行、小件工具转运时无需攀爬高差较大的临时踏步，降低湿滑环境下的作业风险。设计过程中优先考虑了水工环境的适配性，所有与水汽、盐雾接触的结构件都预留了防腐处理的工艺余量，立柱与水面接触的区段做了加厚设计，应对浪涌带来的漂浮物撞击以及长期水流冲刷的磨损，导向结构采用隐藏式布置，避免浪溅带的泥沙进入导向副造成卡滞，载台的导向轮组设置了可调节的偏心结构，长期使用出现磨损后可现场调整间隙，无需整体拆解更换部件。

　　安装边界方面，该结构的岸侧固定端需要嵌入码头岸壁的混凝土基础，预埋的连接构件要满足水平抗剪要求，应对船舶靠泊时可能出现的轻微碰撞载荷，靠船侧的立柱不需要额外做水下基础，可通过可调节的支撑顶杆抵靠在船舷侧的加强结构上，抵消载台升降过程中的水平晃动感，整套结构的横向跨度适配常规中小型作业船的舷侧开口宽度，不会超出船舶的系泊边界，也不会占用码头岸线过多的通行空间。不同于大型船坞用的重型升降船台，这款结构主打轻载高频的转运场景，载台的额定承载覆盖单人携带工具通行、百公斤级备件转运的需求，不需要配置大吨位的驱动系统，日常维护时仅需定期检查导向面的清洁度、驱动构件的连接可靠性即可，结构上没有复杂的液压管路布置在水位变动区，

　　避免了管路泄漏造成的水域污染，也减少了低温环境下管路冻裂的故障概率。在实际作业流程中，该结构可替代传统的临时跳板、软梯这类安全系数较低的换乘工具，尤其是在潮差变化较大的区域，不需要根据水位变化频繁调整跳板的固定位置，操作人员仅需通过控制端调整载台高度，即可快速完成岸船之间的通道搭建，遇到突发的涨落水情况也能快速调整载台位置，避免跳板被水流淹没或者卡滞在船岸之间。结构的受力传递路径非常清晰，载台承受的载荷通过导向轮组传递到四根垂直立柱，再通过立柱分别传递到岸侧混凝土基础与船侧支撑点，不会出现载荷集中在单个连接点的情况，顶部的横梁除了承载导向载荷外，还可作为临时的照明、警示装置安装基座，不需要额外在岸壁架设支架，进一步减少了现场安装的工程量。
