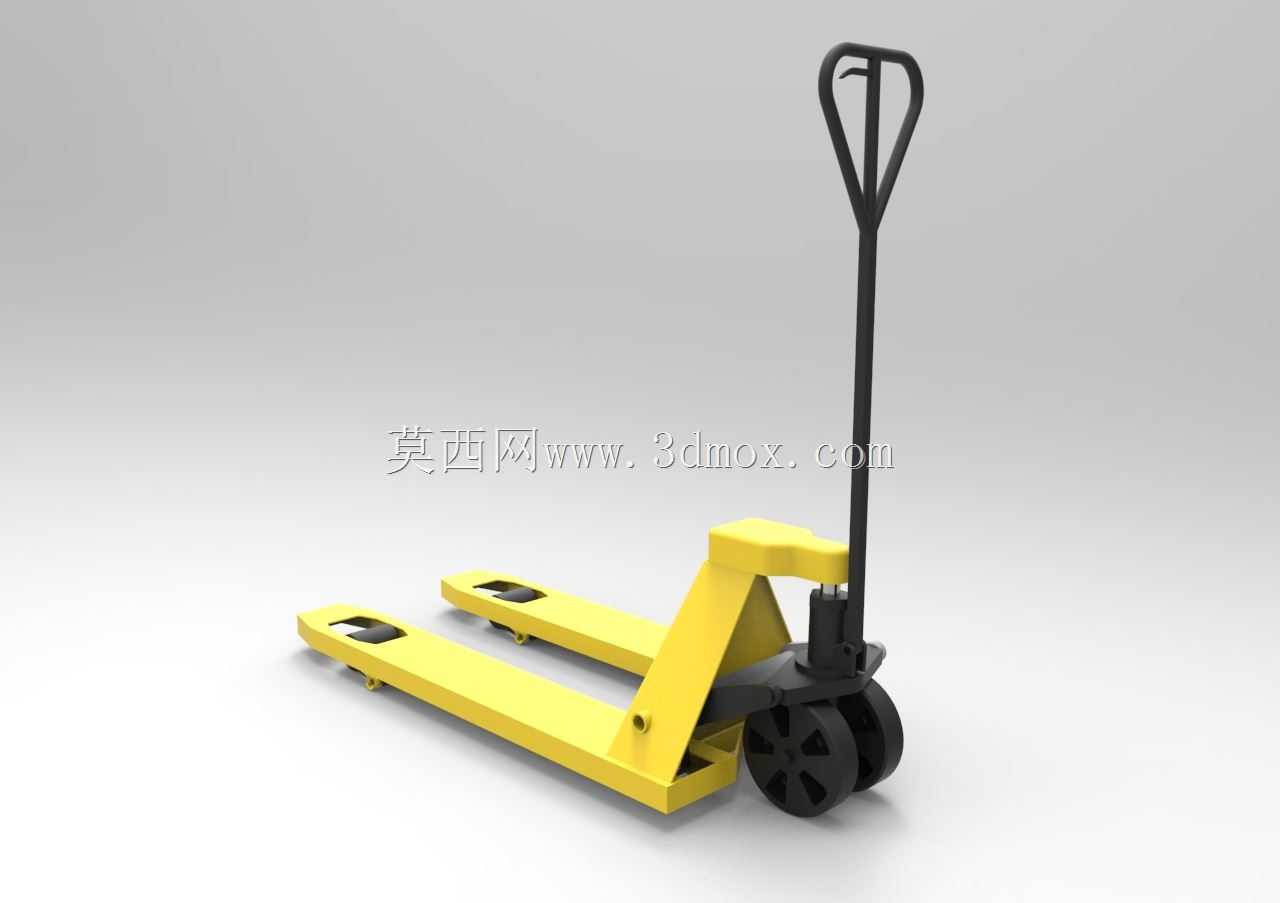

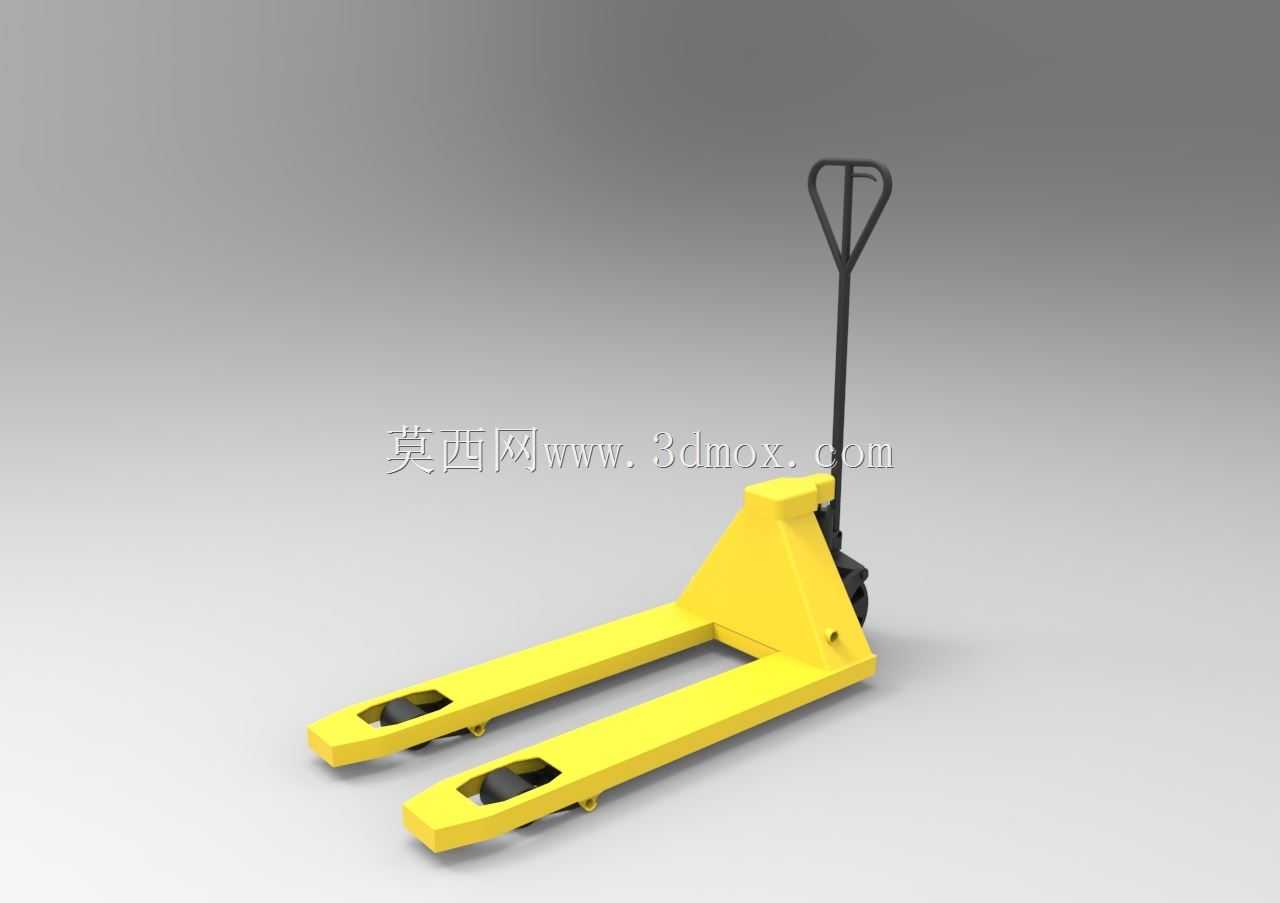

仓储物流用手动液压托盘搬运作业装置

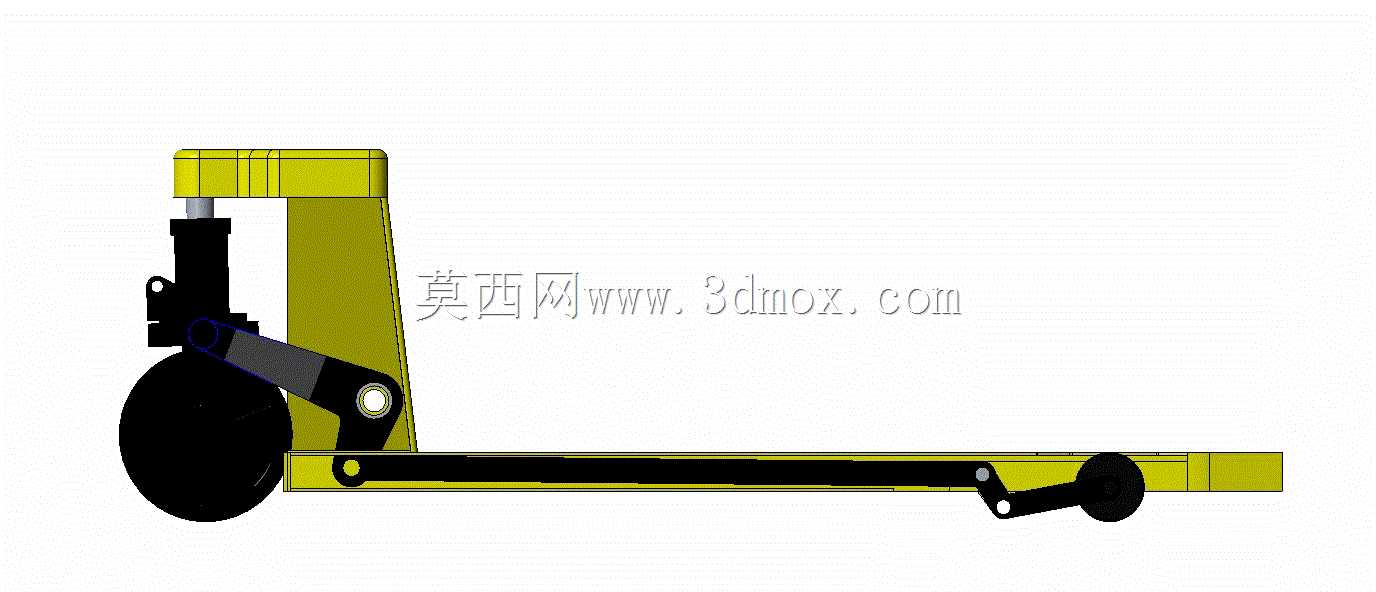

　　也能靠导角的导向作用顺利滑入托盘叉孔；货叉内部采用型钢焊接成型的腔体结构，在额定3吨承载工况下，货叉中部最大挠度控制在5mm以内，不会出现长期承载后的永久变形，货叉上表面做了防滑压纹处理，托盘落位后不会在转运过程中出现横向滑移。顶升机构集成在操作手柄与货叉的连接基座位置，采用单作用手动液压泵结构，通过手柄的上下扳动完成泵油顶升，整个顶升行程为120mm，只需要反复扳动手柄8-10次即可将货叉抬升至最高行走位置，液压系统内置溢流阀，当承载超过额定载荷时会自动泄压，避免超负载使用造成结构件损坏或者液压密封件渗漏；泄压释放踏板布置在操作手柄的根部位置，踩下踏板后货叉会依靠负载自重平稳下降，下降速度可通过踩踏板的行程进行控制，在生产制造车间的原料周转区、电商仓储的整托拣选通道、商贸流通的货台装卸点位，这类手动托盘搬运装置是衔接短距离物料转运的核心工装，不需要额外动力源，单人即可完成整托货物的顶升、移动、落位作业，适配绝大多数标准平托盘的作业需求，是厂区内部无动力转运场景里普及率最高的物料 handling 设备之一。从结构设计逻辑来看，该装置的核心功能分为两个模块：一是前端货叉的托盘适配结构，二是操作端的液压顶升与转向集成结构。货叉部分采用低剖面设计，空载状态下货叉上平面距地面高度控制在85mm以内，可顺利插入绝大多数标准木托盘、塑料托盘的进叉间隙，货叉前端做了圆弧过渡导角，对位进叉时不需要反复调整角度，即使是视线受阻的盲插场景，

　　避免快速下落造成托盘上的货物倾倒。转向与行走轮部分采用前后轮差异化配置：前轮为承载轮，采用双轮并排的聚氨酯包钢结构，单轮直径80mm，轮面宽度70mm，双轮布局可以将货叉前端的集中载荷分散到更大的接地面积上，即使是环氧地坪、水磨石地面这类平整车间地面，也不会留下压痕，同时聚氨酯材质的轮面行走噪音低，推运过程中不会产生刺耳的摩擦声响；后轮为转向轮，集成在操作基座下方，可实现左右各90度的转向角度，最小转弯半径控制在1350mm以内，在宽度1.8米的仓储通道内即可完成原地转向作业，适配窄通道仓储的作业需求。操作手柄采用人体工学的环形握把设计，握把高度距离地面1200mm，符合绝大多数成年人站立操作的手臂自然下垂高度，

　　长时间推运作业不会出现手臂酸胀的情况，手柄表面包裹橡塑防滑套，即使手上沾有少量油污也能稳定握持，不会出现打滑脱手的情况；手柄与液压泵的连接位置设置了三档控制档位：中位为行走档位，此时顶升机构锁止，货叉保持固定高度可正常推行；上抬为泵油档位，扳动手柄即可完成顶升动作；下压为泄压档位，可控制货叉下降。从安装边界与适配场景来看，该装置整体长度为1550mm，其中货叉有效长度为1150mm，可适配长度1200mm以内的标准四向进叉托盘，货叉外侧总宽度为685mm，可顺利进入托盘宽度方向700mm的进叉间隙，整体自重控制在70kg左右，即使是单人也可以在空载状态下短距离挪动设备位置，不需要额外吊装辅助。在日常使用场景中，

　　这类设备主要承担100米以内的短距离托盘转运作业，比如生产线上的成品从包装工位转运到成品仓暂存位、仓储区的整托货物从存储位转运到出库月台、车间内的原料托盘从卸货区转运到生产线边缓存位，相比电动搬运设备，它没有电池续航的限制，不需要定期充电维护，结构简单可靠，日常只需要定期给液压泵补充液压油、给轮轴位置加注润滑脂即可长期稳定使用，故障率远低于动力类搬运设备，对于作业频次中等、通道宽度有限、没有动力源配置的作业场景，这类手动搬运装置的投入产出比远高于其他动力转运设备。在建模过程中，结构件的配合间隙需要重点关注：货叉与下部连杆的铰接位置需要预留0.2mm的转动间隙，避免焊接变形后出现卡滞；液压泵的活塞杆与导向套的配合公差采用H8/f7间隙配合，保证顶升过程顺畅无卡顿；转向轮的回转支撑位置需要设置推力轴承，承受垂直方向的载荷同时保证转向灵活，不会出现重载下转向卡滞的问题。
