手动液压托盘搬运车结构三维设计

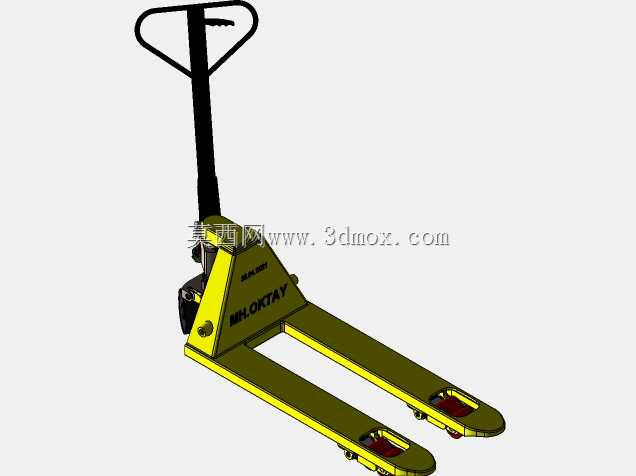

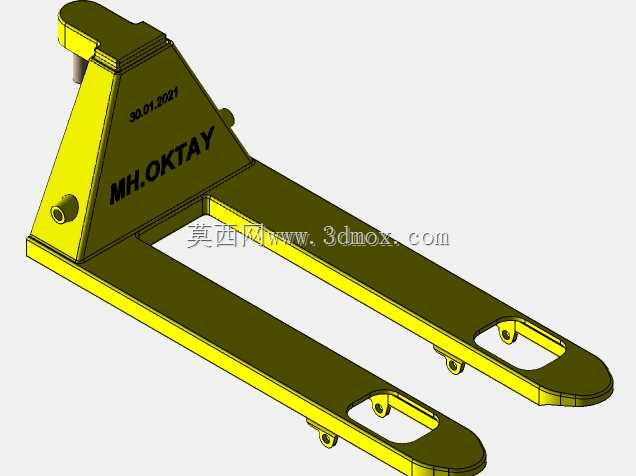

　　这款手动液压托盘搬运车是仓储物流、生产车间物料周转环节最常用的短距离搬运设备，日常作业中主要配合标准托盘完成整托货物的水平移位，在货架通道、生产工位旁、货车装卸货月台这些空间受限的场景里，它不需要额外动力源，单人即可操作，灵活度远高于机动叉车，是车间线边仓、电商前置仓、商贸流通仓库里的基础作业工具。从结构设计逻辑来看，这款搬运车的核心承载部件采用了双货叉一体化焊接结构，货叉前端做了渐薄式导向坡口，作业时可以顺畅插入托盘底部的进叉间隙，不需要反复调整对位，能有效减少对位过程中对托盘底部的磕碰损伤。货叉的承载面做了平整化处理，和托盘接触的区域没有突出的焊缝或者结构凸台，避免长期使用后硌伤托盘木板或者塑料托盘的支撑筋。

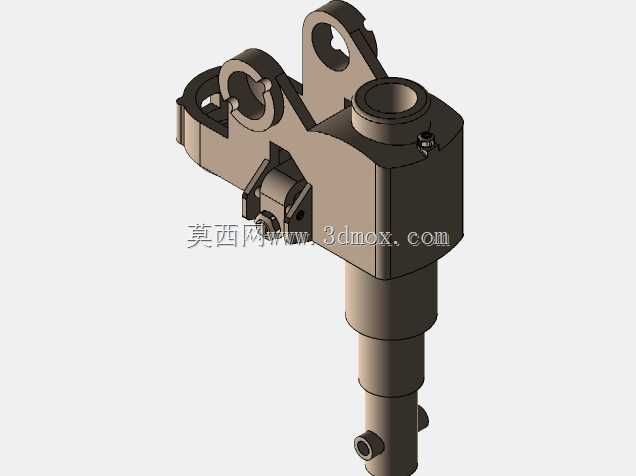

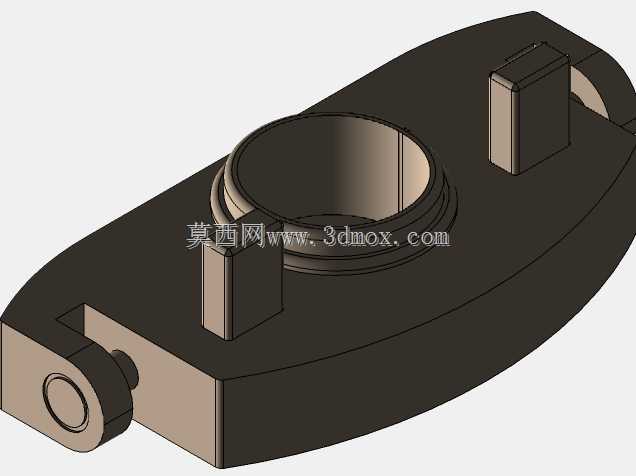

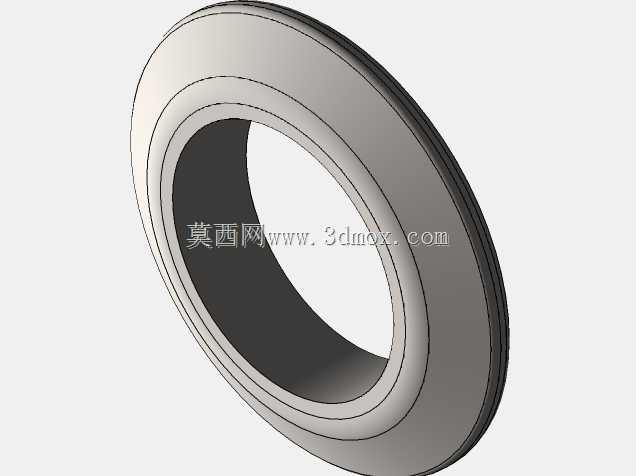

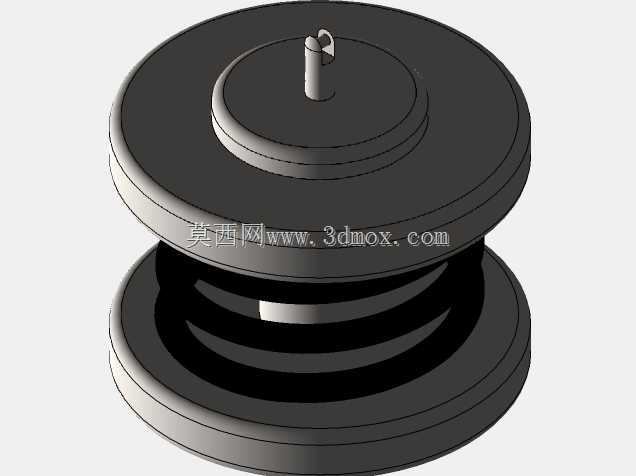

　　货叉内部布置了加强筋结构，沿着货叉长度方向从根部延伸到前端承载轮位置，在额定载荷下货叉的最大挠度控制在合理范围内，不会出现叉尖下垂导致的托盘滑落风险。液压单元布置在两个货叉中间的连接基座位置，采用整体式铸造泵体，和车架的连接位置设计了加强筋过渡，避免长期承受偏载时出现泵座开裂的问题。液压系统的泄压阀做了可调式设计，操作人员可以根据搬运货物的重量调整下降速度，搬运易碎货品时可以调慢下降速率，搬运普通周转货物时可以适当加快下降节奏，适配不同的作业需求。操作手柄采用了三角形闭环结构，手柄表面做了防滑纹理处理，操作人员握持时可以施加足够的转向力，手柄和液压泵的连接位置设计了万向转动结构，转向角度可以达到接近180度，

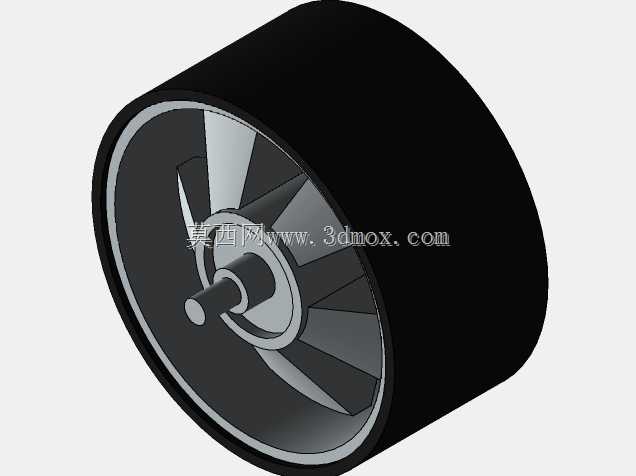

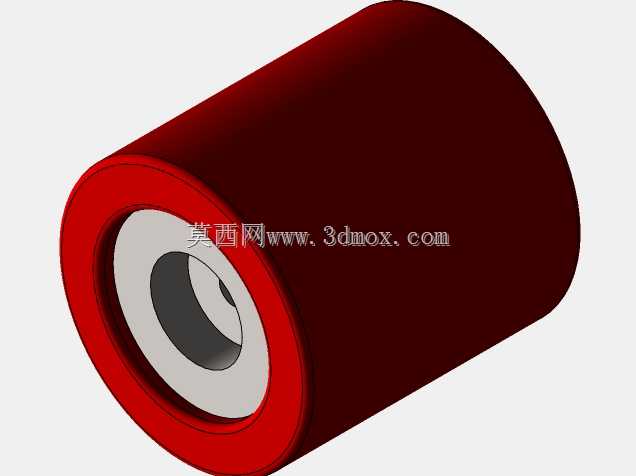

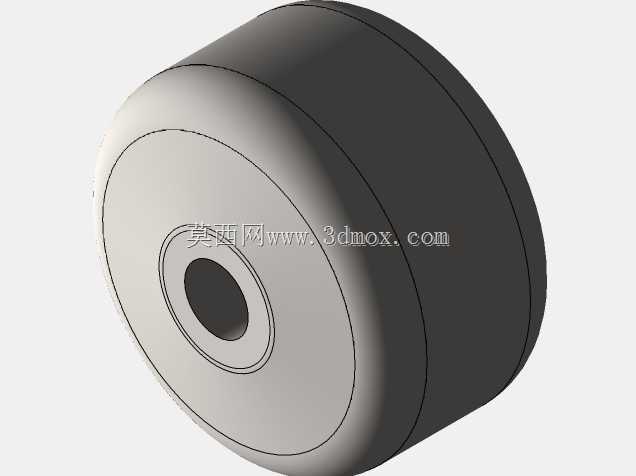

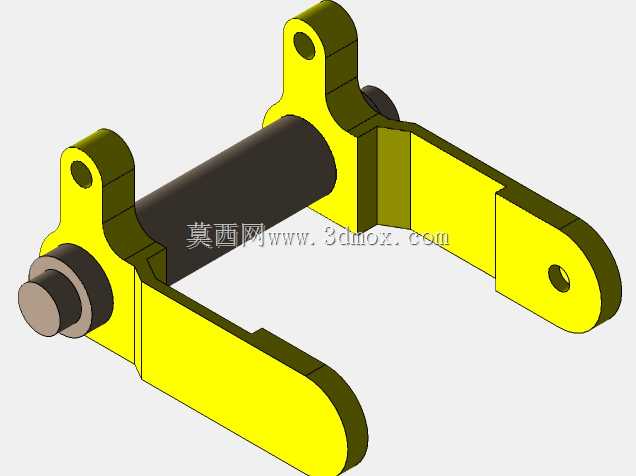

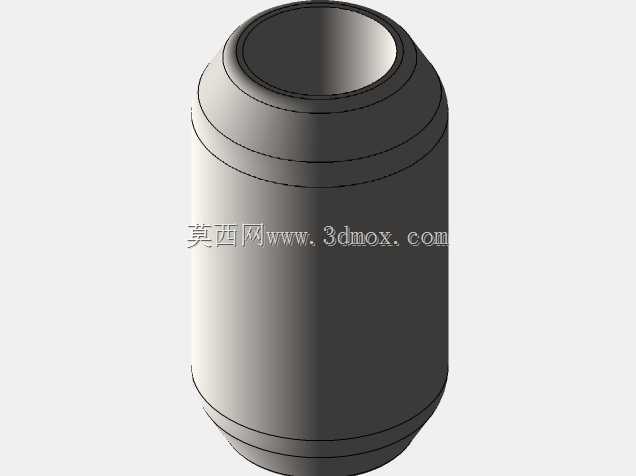

　　在狭窄通道里可以轻松完成转向、调头操作，不需要额外预留大的转弯半径。手柄上集成了液压起升控制扳机，操作人员握持手柄时手指可以自然触碰到控制扳机，捏下扳机即可控制货叉起升，松开扳机后液压系统自动锁止，货叉保持在当前高度，不会因为载荷压力出现自动下降的问题。承载轮布置在每个货叉的前端位置，采用双轮并排结构，轮体采用聚氨酯材质，行走时不会划伤环氧地坪或者水泥地面，同时具备足够的承载能力，轮架和货叉的连接采用销轴铰接结构，在经过地面小的凸起或者缝隙时，轮体可以自适应小幅摆动，保证货叉始终保持水平状态，不会因为地面不平整导致货物倾斜。转向轮布置在液压单元下方，采用大直径单轮结构，轮体同样采用聚氨酯材质，转向支架和车架的连接采用推力轴承结构，

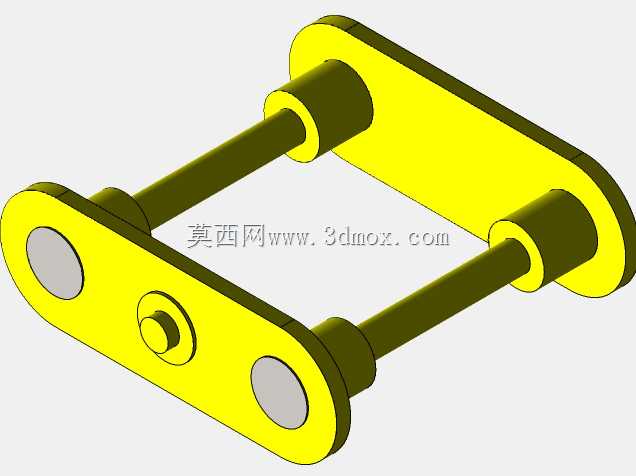

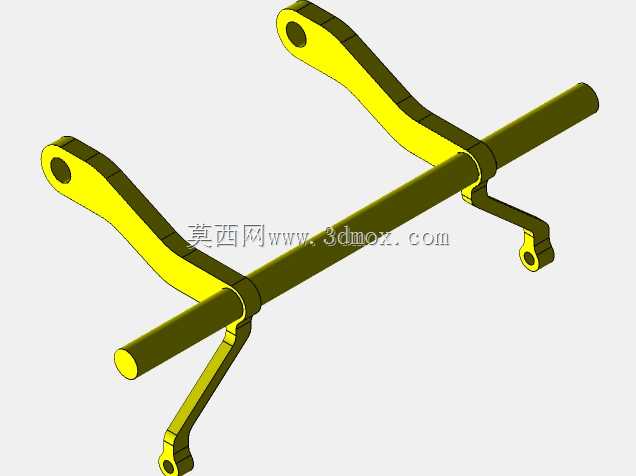

　　转向时阻力很小，操作人员不需要施加很大的力就能完成转向操作。从安装边界尺寸来看，这款搬运车的货叉长度适配国内通用的1200mm*1000mm标准托盘，货叉外宽符合行业通用的685mm规格，可以适配绝大多数四向进叉托盘的进叉间隙，货叉最低高度控制在85mm以内，可以插入底部间隙较小的托盘，起升后最大高度可以达到190mm，足够将托盘抬离地面完成水平搬运，整车总长度在手柄收起的状态下控制在1.5米左右，适合在宽度2米以内的通道内作业。在实际建模过程中，所有运动部件都做了干涉检查，手柄在全行程转动过程中不会和车架、泵体发生碰撞，货叉在全行程起升下降过程中，承载轮的连杆机构运动顺畅，没有卡滞点，液压管路的布置都隐藏在车架内部，不会因为外部碰撞导致管路破损。整车的重心设计在承载轮和转向轮之间的中心区域，满载搬运时不会出现翘头或者前倾的问题，操作人员在手柄位置施加的下压力控制在人体工程学合理范围内，不需要借助身体重量就能顺利撬动液压泵完成起升作业，长时间作业也不会产生过度的疲劳感。这款设备的结构设计充分考虑了日常维护的便利性，液压泵的加注油口布置在容易操作的位置，日常维护时不需要拆解车架就能完成液压油的更换，各个轮组的销轴都设计了润滑注油孔，可以定期加注润滑脂减少磨损，延长设备的使用寿命。
