带限位结构的三角框架式手柄端盖

　　在各类需要手动操作的阀类、小型调节机构、设备舱门启闭结构中，这类带限位功能的手柄端盖是保障操作行程可控、避免内部构件脱出的核心配套零件，很多现场运维人员遇到的手柄过位拧脱、调节行程失准问题，往往就是因为端盖缺少对应的限位约束结构，导致内部把手在操作过程中超出设计行程，轻则造成调节刻度失准，重则引发内部密封件错位、连接件松脱的故障。这款构件的核心功能，就是通过自身的框架式结构形成物理限位边界，限制内部操作把手的转动与轴向移动范围，让把手的操作行程严格控制在设计允许的区间内，同时承担端盖的封装作用，对内部的连接轴、定位销等构件形成外围防护，避免外部粉尘、切削液、杂物直接进入操作机构的配合间隙，降低日常运维的清洁频次。从结构设计逻辑来看，

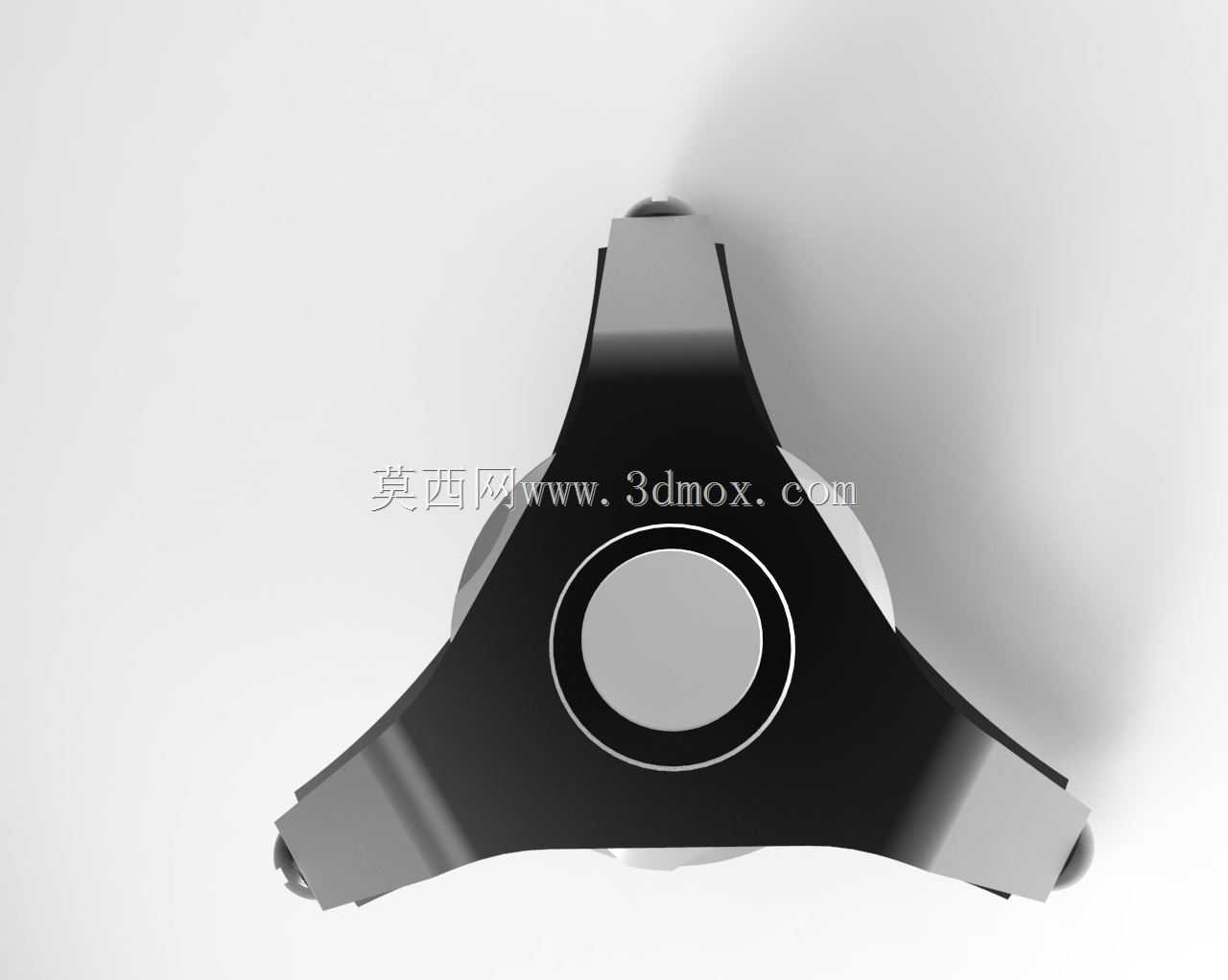

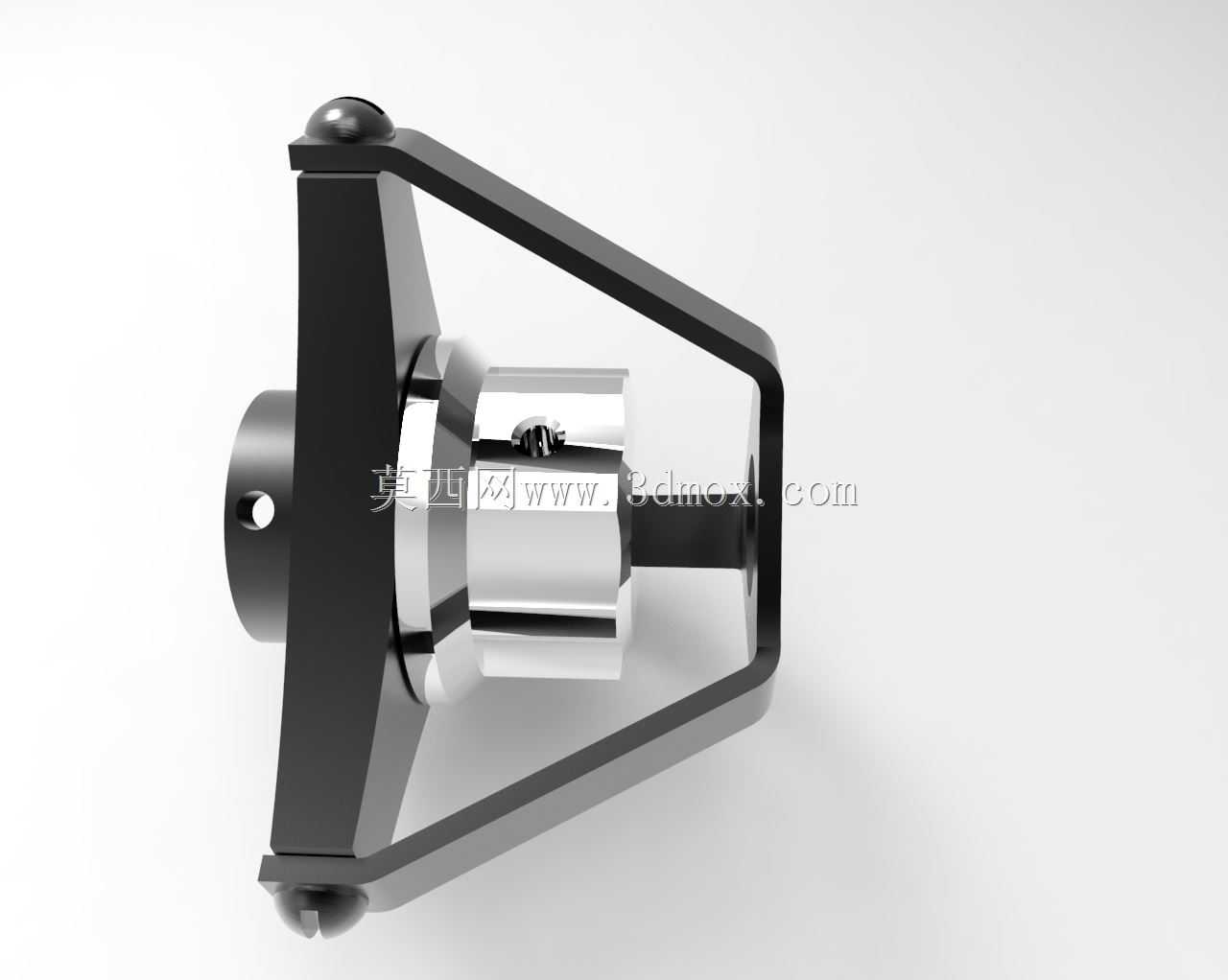

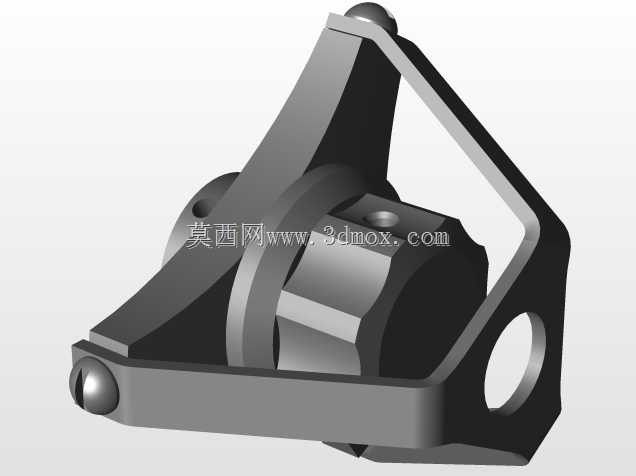

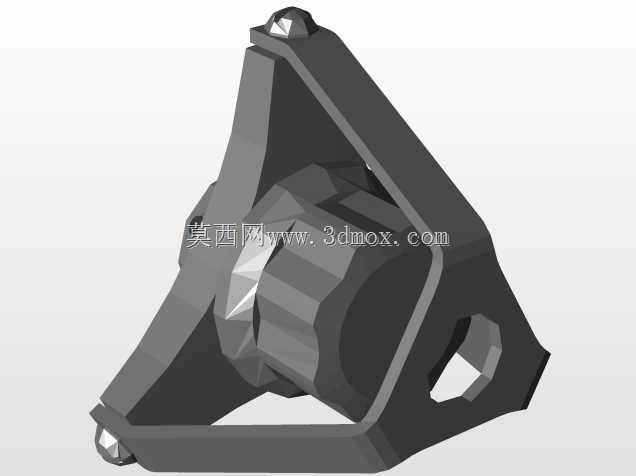

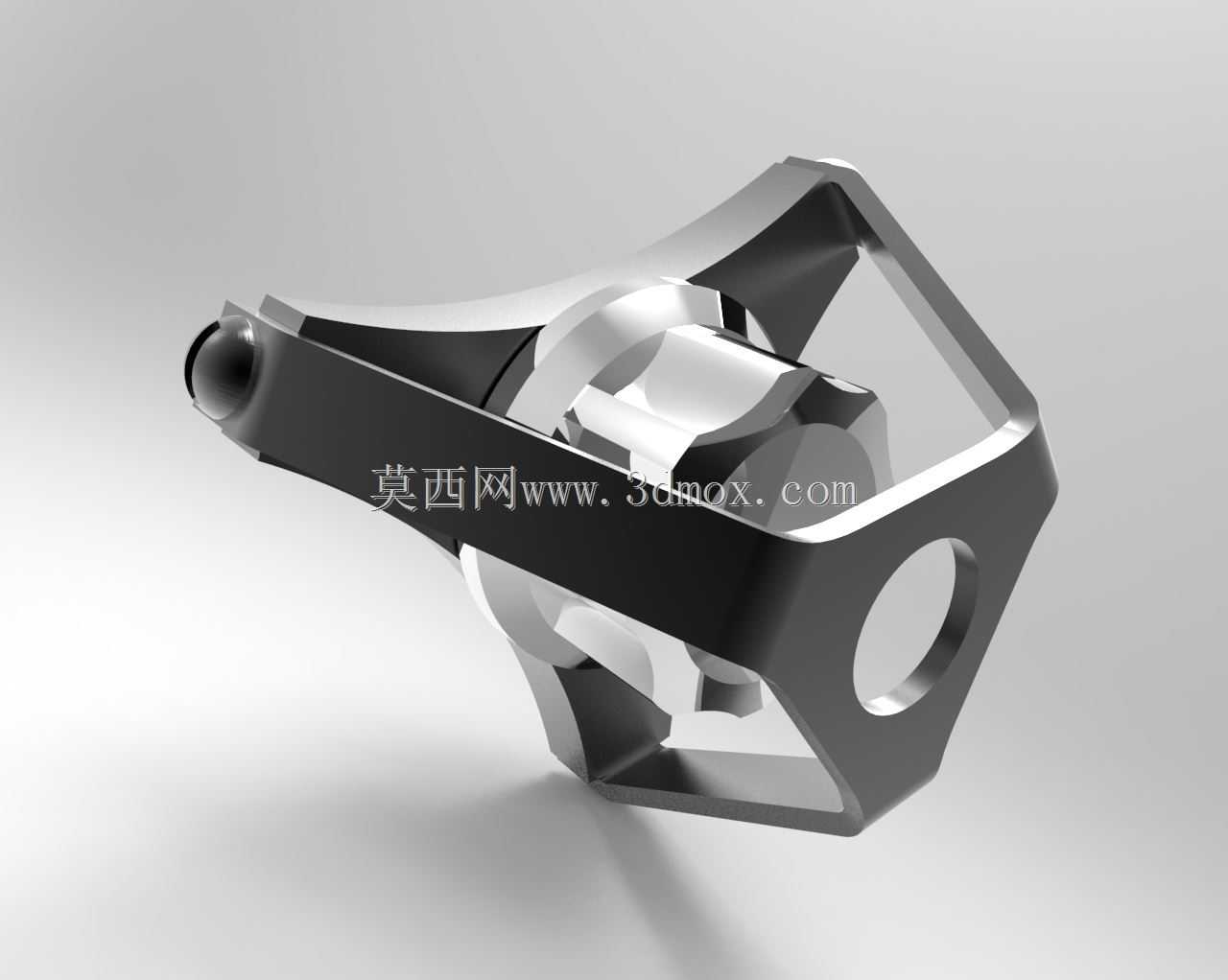

　　这款构件没有采用传统端盖的全封闭圆盘式结构，而是选用了三角形的外框架形态，三角形结构本身具备极佳的结构刚性，在同等材料厚度的前提下，三角框架的抗形变能力比同尺寸的圆盘式端盖高出40%以上，即便在操作过程中受到侧向的磕碰应力，框架也不容易发生翘曲变形，能够长期保持限位面的位置精度。框架的两个边角位置设置了凸起的定位触点，这两个触点就是限位功能的核心工作面，当内部把手转动到设计行程的两个极限位置时，把手的对应端面会与这两个触点接触，硬限位阻断继续转动的趋势，不需要额外加装限位销、限位块等零散零件，把端盖的封装功能和限位功能整合到同一个零件上，减少整个操作机构的零件数量，降低装配环节的工作量。中间的套筒部分是整个构件的安装基准，

　　套筒的内孔与操作机构的固定轴采用间隙配合，装配时套筒套入固定轴后，通过侧面的紧定螺钉完成轴向与周向的定位，不需要额外设计法兰连接结构，整个构件的安装只需要在固定轴上加工一个对应的螺钉孔即可，对安装空间的占用非常小。套筒与外框架之间采用了圆弧过渡的连接筋结构，避免直角连接处的应力集中问题，在频繁承受把手的限位撞击时，连接位置不会因为应力累积出现开裂问题。从安装边界来看，这款构件的外轮廓最大尺寸适配直径60-80mm的安装座面，套筒的内孔直径适配15-20mm的操作轴，安装完成后整体突出安装面的高度不超过45mm，在一些操作空间比较局促的设备侧面、舱门内侧位置，不会因为突出尺寸过大造成操作干涉，也不会勾挂现场的管线、工作服边角。

　　框架的边角做了R3的圆角处理，没有尖锐的棱角，操作人员在快速操作手柄的时候，即便手部碰到端盖框架也不会被划伤，符合机械操作件的安全设计要求。在实际选型适配的时候，需要注意两个核心匹配点：一是两个限位触点的夹角要与内部把手的设计转动行程完全匹配，比如90度启闭的球阀类操作机构，就需要对应90度夹角的限位触点，避免出现行程不足或者过位的问题；二是套筒的内孔尺寸要与固定轴的外径保持H7/h6的配合公差，太松会导致端盖安装后出现晃动，长期使用后限位触点的位置会发生偏移，太紧则会造成装配困难，甚至在敲入装配的过程中导致套筒开裂。另外，这款构件的表面采用了哑光氧化处理，在车间的照明环境下不会产生反光，操作人员观察手柄位置的时候不会因为反光出现判断失误，同时氧化层也能提升构件的防锈能力，在湿度较高的车间环境、或者有少量切削液飞溅的加工设备上使用，也不会轻易出现锈蚀卡滞的问题。很多设计人员在做这类操作机构的时候，容易忽略端盖的限位作用，单独在内部加装限位结构，不仅占用内部的安装空间，还会因为内部空间狭小导致限位结构的强度不足，在频繁操作后出现限位块断裂的问题，而把限位功能整合到端盖上的设计，相当于把受力的限位面移到了机构的最外侧，受力时的力臂更长，单位面积承受的撞击应力更小，使用寿命比内置限位结构提升两倍以上，同时内部的结构可以设计得更加紧凑，缩小整个操作机构的整体体积。
