多工位复合螺钉锁紧密封快接连接座

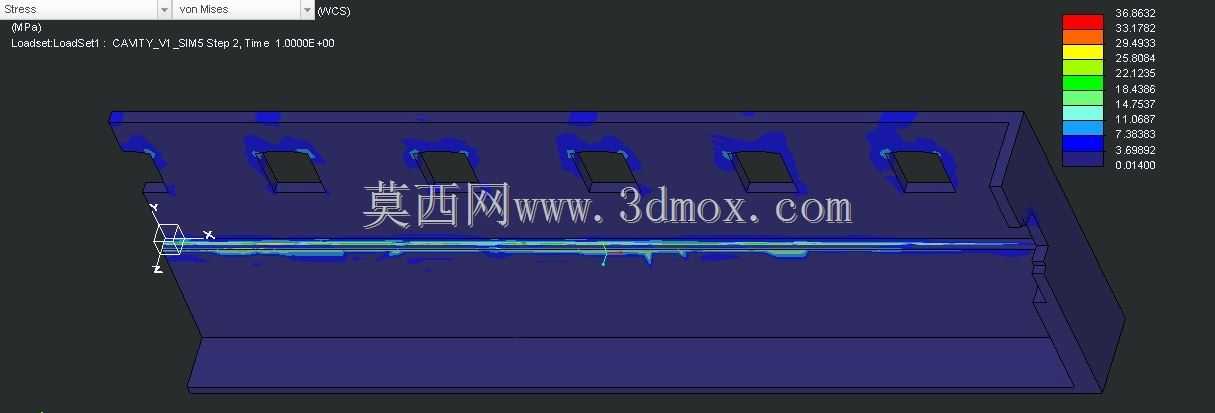

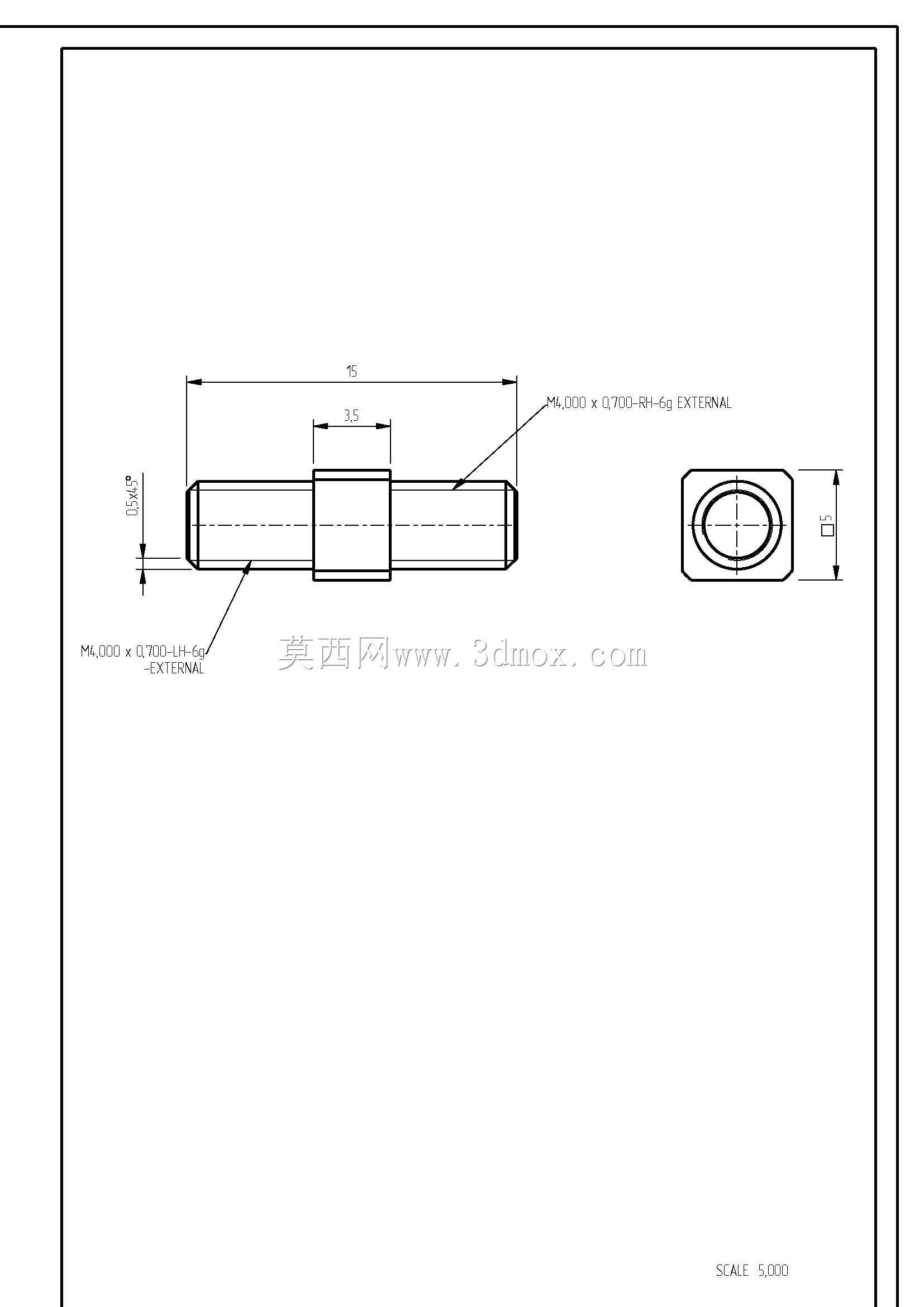

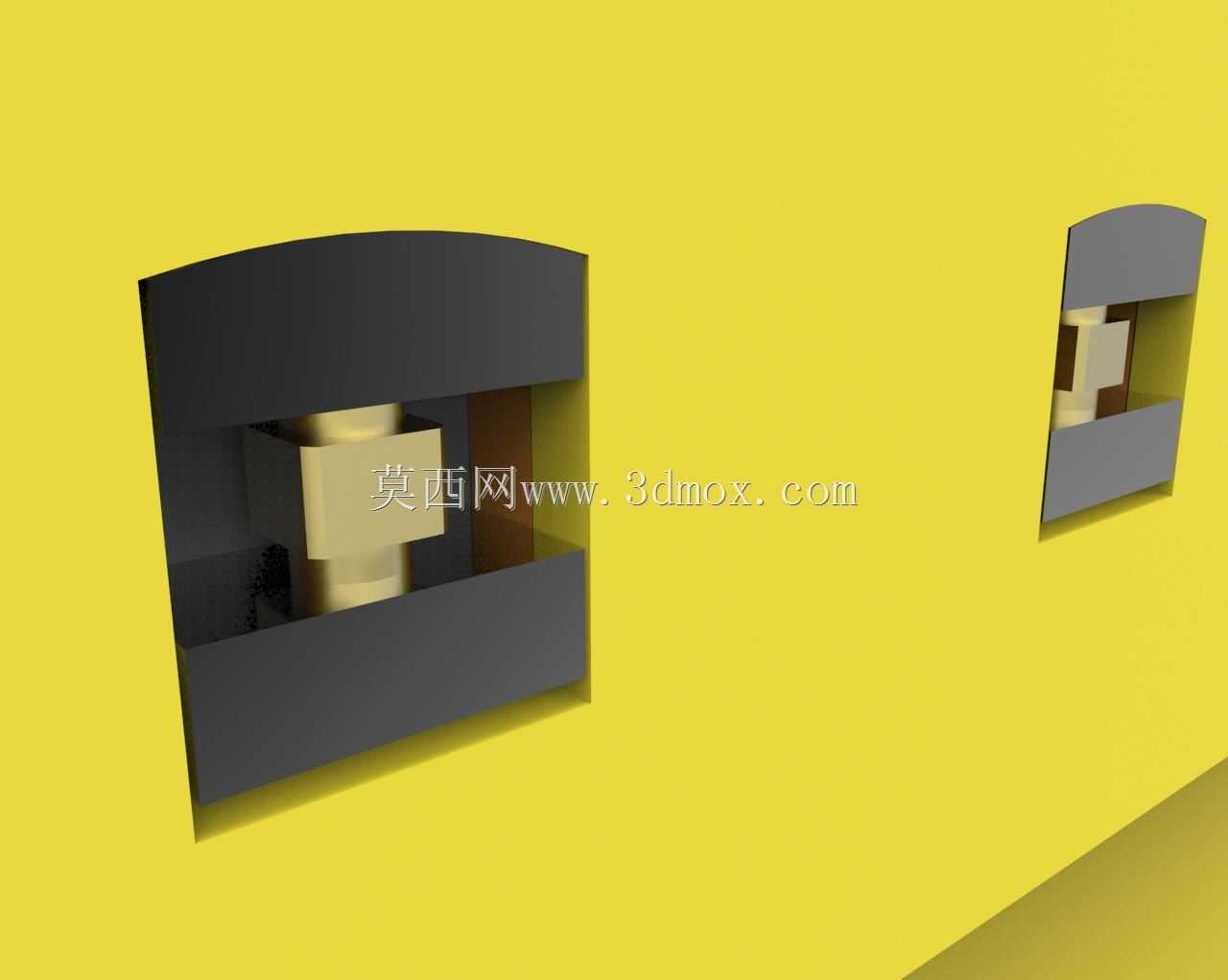

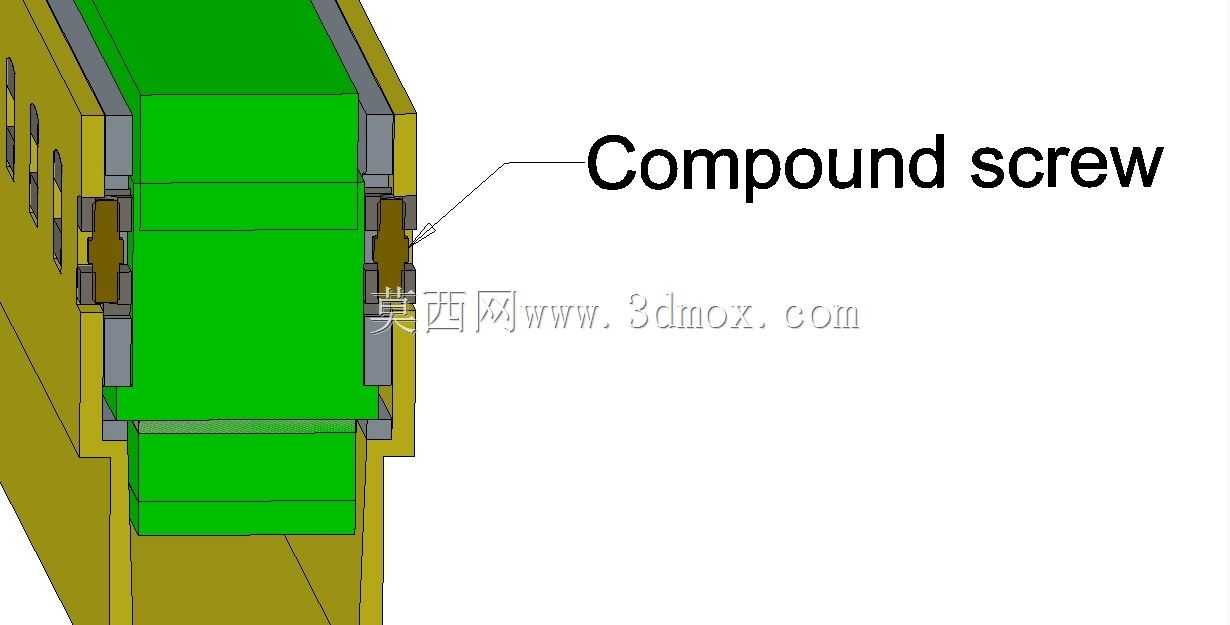

　　在流体输送、工业腔体密封、模块化管路布设场景中，这类多工位快接连接座是实现多支路快速对接、密封固定的核心结构件，常见于半导体流体管路、化工实验装置、气动系统集成工位的腔体端侧，用来替代传统单路逐个对接的繁琐安装方式，单排集成多个接口可一次性完成多管路的对位锁紧，大幅缩减设备组装、管路维护的拆装工时。从实际使用需求出发，该连接座的核心功能是实现多支路接口的同步固定与密封，避免单路独立安装带来的对位偏差、密封受力不均问题。设计阶段首先考虑的是安装锁紧的可靠性，摒弃了传统单侧螺钉顶紧的固定方式，采用同一轴位左右对称布置M4复合螺钉的锁紧结构，安装时从连接座两侧同步拧入螺钉，对插入的对接接头形成对称夹持力，不会出现单侧顶紧导致的接头偏斜、

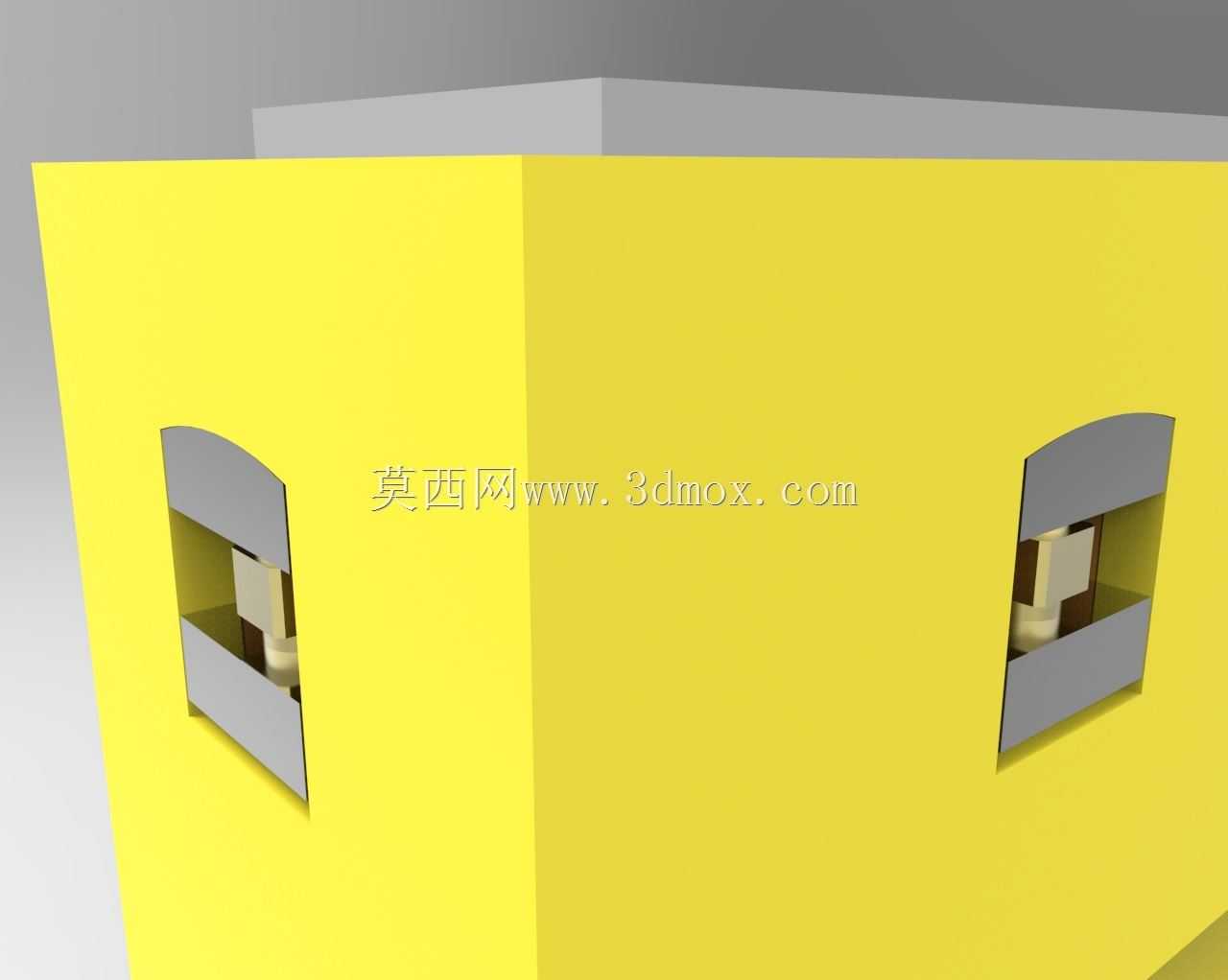

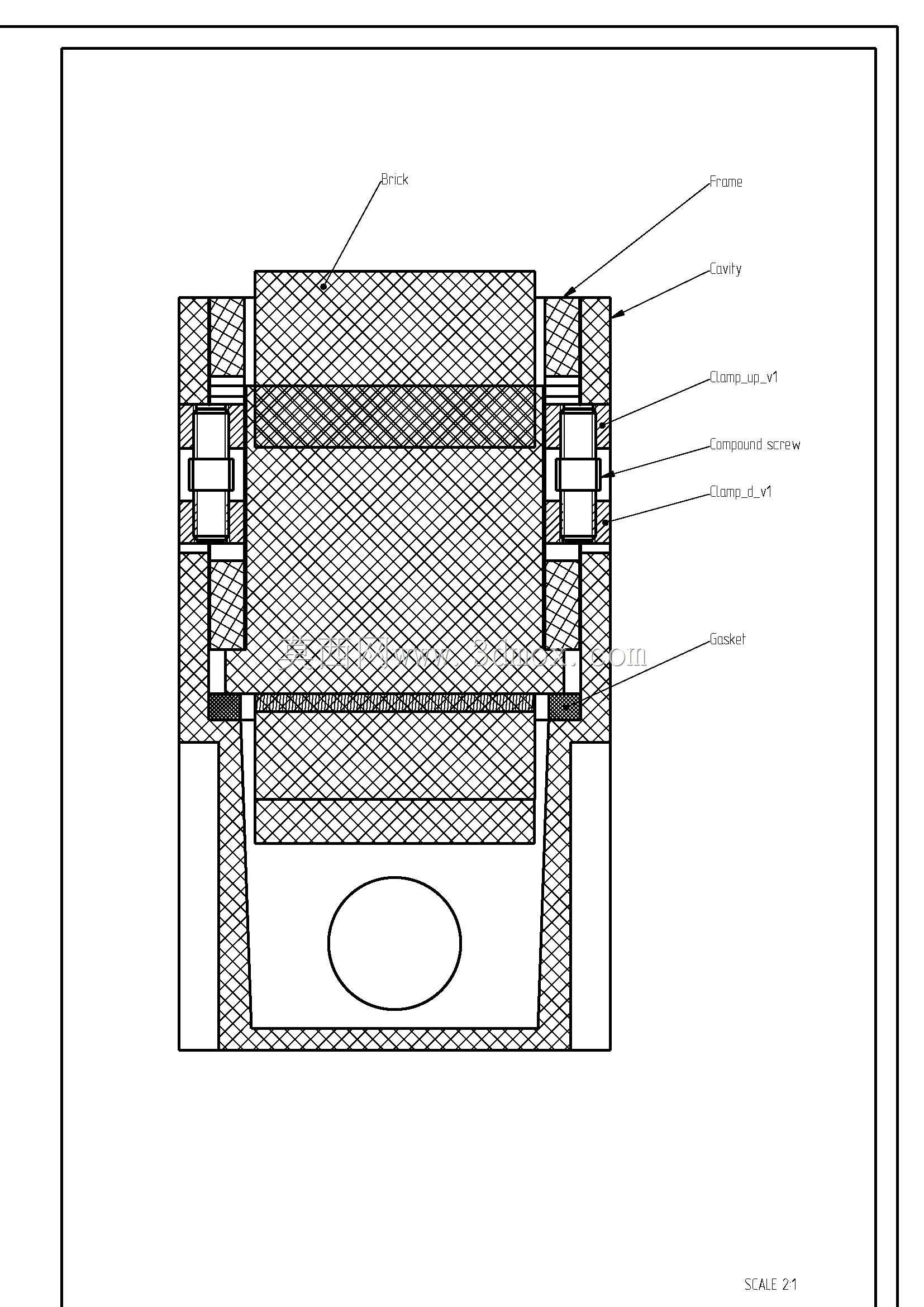

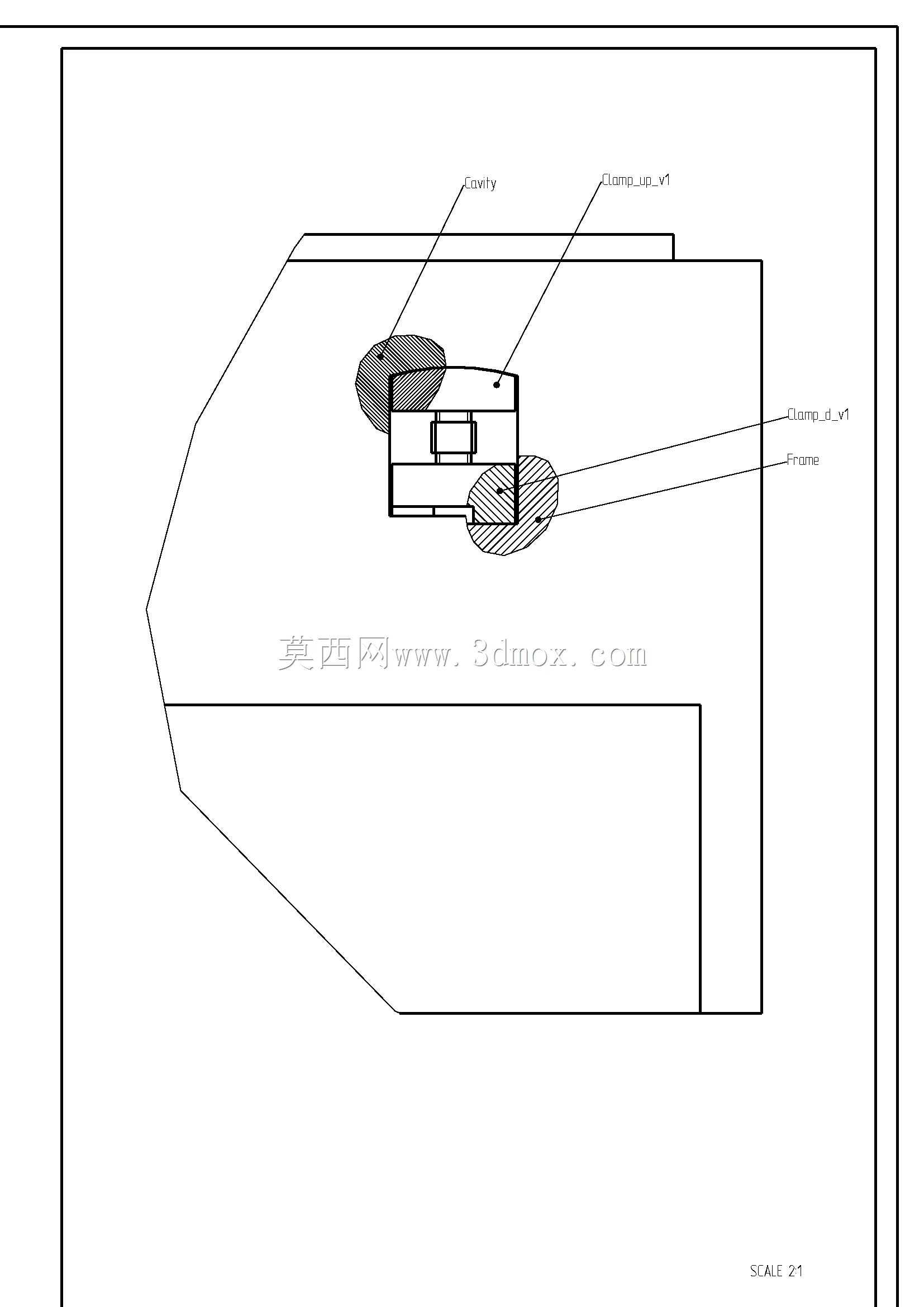

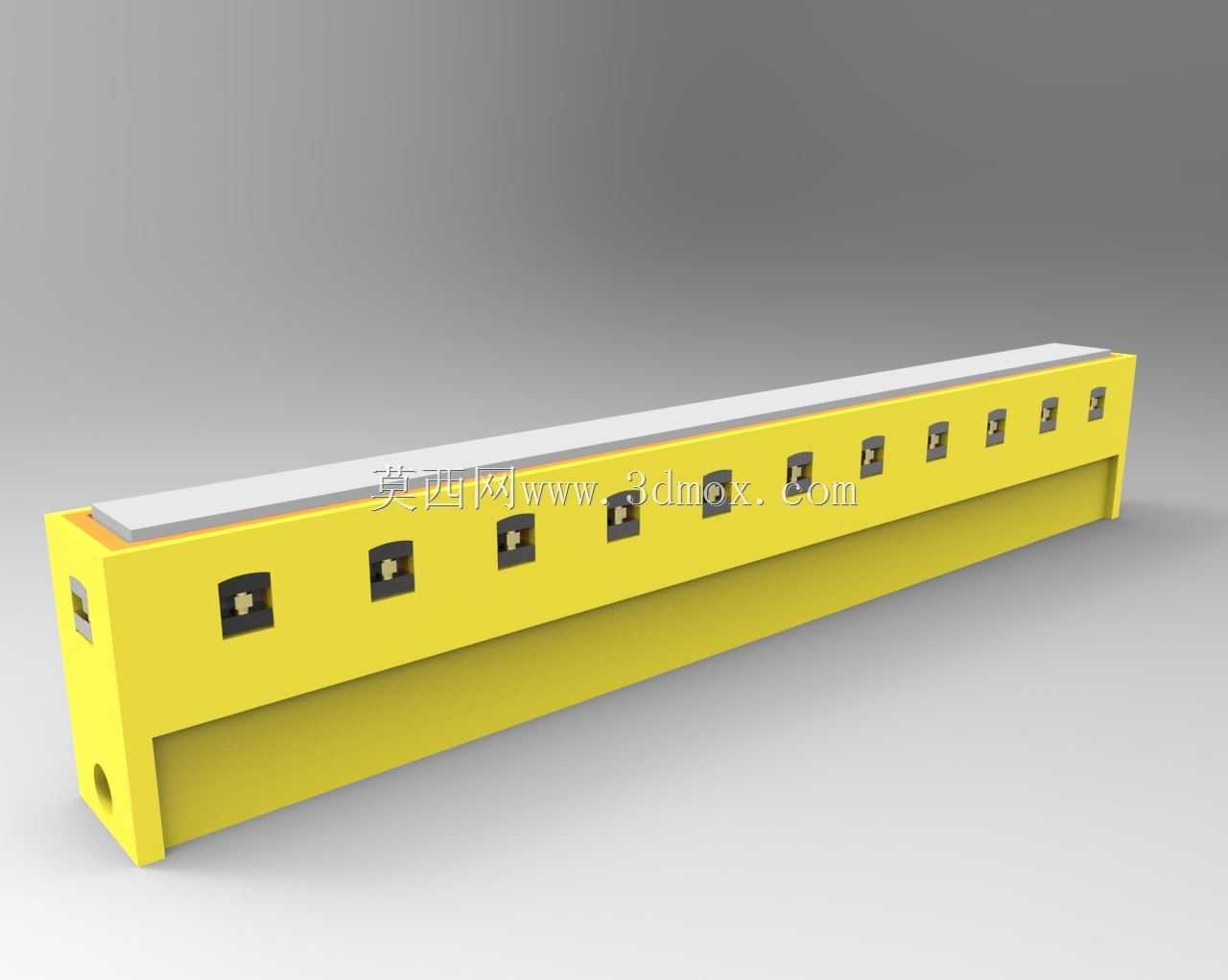

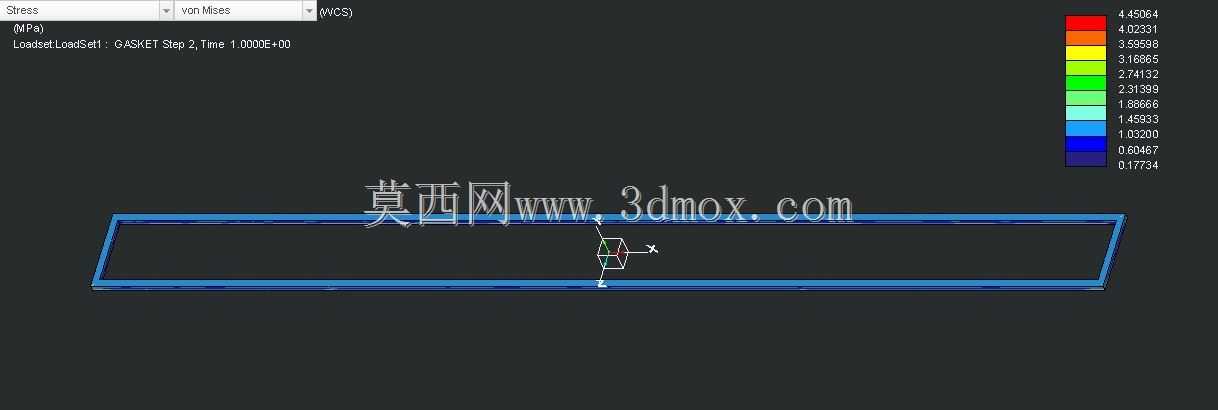

　　密封面错位问题，即便在设备运行存在小幅振动的工况下，对称锁紧的结构也能保持长期夹持力稳定，避免接头松脱泄漏。密封结构上选用PTFE垫圈作为密封元件，PTFE材质本身具备耐酸碱腐蚀、摩擦系数低、耐温范围宽的特性，适配绝大多数工业流体、气动介质的密封需求，垫圈嵌入连接座的密封槽内，当螺钉锁紧时，接头端面挤压PTFE垫圈产生微变形，填充密封面的微观间隙，无需额外涂抹密封胶即可实现可靠密封，后期维护拆解时也不会出现密封材料粘连在对接端面上的问题，清理更换十分便捷。从结构布局来看，连接座采用长条形一体化型材式主体结构，所有接口沿长度方向等距排布，每个接口的锁紧螺钉位都对应独立的密封腔，各支路之间互不连通，

　　可根据实际管路需求选择对应数量接口的规格，也支持在标准长度基础上裁剪调整接口数量，适配不同工位数量的集成需求。主体结构的加强筋沿长度方向布置在腔体下侧，既可以降低整体壁厚减少材料用量，又能提升长条形结构的抗弯刚度，避免安装时螺钉锁紧力过大导致主体变形、接口错位的问题。安装边界方面，连接座端部预留了贯穿式安装孔，可通过螺栓直接固定在设备腔体侧壁或安装基板上，安装孔位设计有沉台，固定螺栓头部不会突出连接座表面，不会干涉后续接头的插拔操作；主体宽度方向的尺寸经过优化，相邻接口之间的间距预留了足够的扳手操作空间，使用常规内六角扳手即可完成两侧M4螺钉的锁紧操作，无需特殊定制工装。实际选型使用时需要注意，

　　对接接头的插入深度需要匹配密封槽的位置，确保接头端面完全贴合PTFE垫圈，锁紧螺钉时需要采用对角交替拧紧的方式，避免单侧先锁紧导致接头偏斜，两侧螺钉的锁紧扭矩控制在1.2N·m到1.5N·m之间即可，扭矩过大会压溃PTFE垫圈影响密封寿命，扭矩过小则会导致密封比压不足出现泄漏。该结构的快接属性体现在，维护更换某一支路管路时，仅需松开对应接口的两侧M4螺钉即可拔出接头，无需拆解整个连接座、不影响其他支路的正常密封连接，相比传统集成式阀岛或焊接式管路，后期维护成本更低，管路调整的灵活性更高。建模过程中需要重点关注密封槽的尺寸公差，槽深与PTFE垫圈的厚度压缩比控制在20%到25%之间，压缩比过小密封性能不足，压缩比过大则会导致垫圈产生永久塑性变形，失去弹性补偿能力；螺钉孔的同轴度需要控制在Φ0.1mm以内，确保两侧螺钉锁紧时对接头的夹持力同轴，不会出现接头偏卡的问题；主体内腔的砖块定位槽需要与腔体内部的密封砖块尺寸匹配，间隙控制在0.05mm以内，避免腔体内部介质从连接座与腔体的配合面泄漏。
