楔块下落动力学模拟实验装置结构

　　这套实验装置核心用于基础力学规律的验证场景，常见于高校力学实验室、机械原理教研场景中，用来直观演示重力作用下楔块与两侧摆臂的联动运动规律，也可用于验证无摩擦工况下的法向力传递特性，帮助学习者理解刚体运动、力的分解与传递相关的工程力学知识点。装置整体采用立式框架结构，底部为平整的矩形安装底座，作为整个实验台的支撑基准，安装时只需保证底座水平放置在稳固的实验台面上即可，无需额外的地脚固定，整体占地范围较小，适合实验室桌面摆放使用。两侧的弧形支撑臂从底座向上延伸收拢至顶部铰接点，形成对称的笼式支撑结构，既保证了整体结构的刚度，避免运动过程中框架出现形变干扰实验数据，也留出了中间足够的运动空间，供楔块与摆锤组件完成下落、摆动的全行程动作。

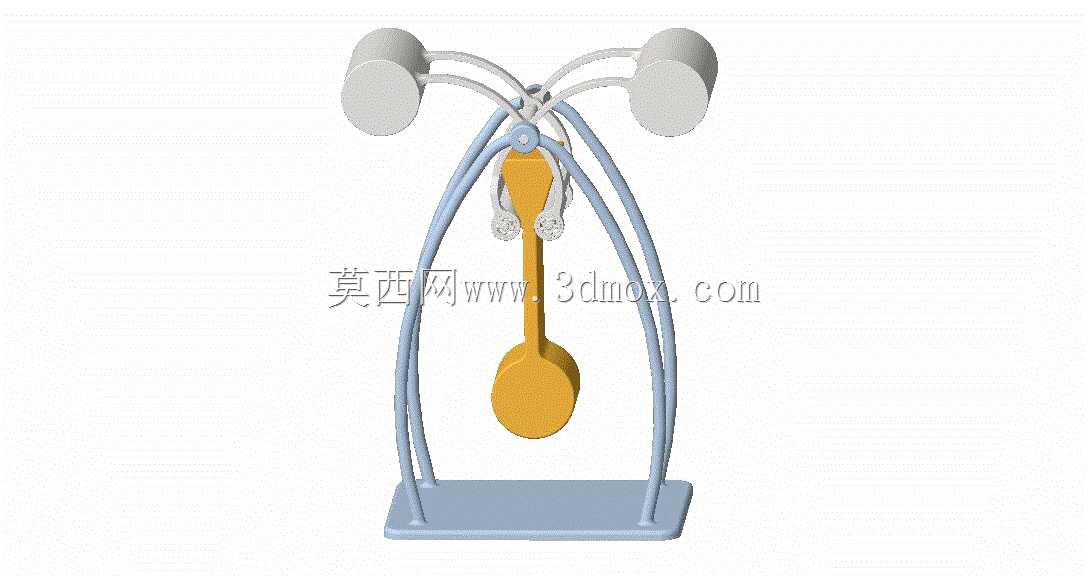

　　顶部的铰接座是整个运动组件的安装基准，两侧对称布置的摆臂通过铰接轴与顶部支座连接，可绕铰接点做定轴摆动，摆臂末端配置有等半径的圆形配重块，用来调整摆动部件的转动惯量，匹配实验设定的运动参数。中间的楔块组件沿竖直方向布置，上部为楔形结构，与两侧摆臂的接触段为平直直面，保证法向力传递方向的一致性，下部通过连接柱连接底部的圆形摆锤，整个楔块组件可沿竖直导向结构完成下落动作，下落过程中楔块的楔形面会推动两侧摆臂向外张开，将竖直方向的重力分解为两侧摆臂摆动的切向力，直观展现力的分解过程。设计过程中，所有运动铰接部位都采用了低摩擦的铰接结构，尽可能减小铰接副的摩擦阻力对实验结果的干扰，模拟无摩擦的理想力学工况，

　　保证实验测得的法向力数据与理论计算值匹配。各运动部件的质量经过精准配平，楔块、两侧摆臂配重、滚柱组件的质量都按照实验参数要求配置，确保运动过程中各部件的惯性力符合理论计算模型，减少实验误差。装置的导向结构限制楔块仅能沿竖直方向运动，避免下落过程中出现偏摆、卡滞的问题，保证楔块与两侧摆臂的接触始终处于平直段，让法向力的测量区间完全落在设计的有效行程内。两侧摆臂的弧形轮廓经过运动轨迹校核，摆臂摆动过程中不会与支撑框架、楔块组件发生运动干涉，全行程范围内运动顺畅无卡阻。这套装置除了基础的教学演示用途外，也可用于动力学仿真软件的算例验证，将实体装置的运动参数与仿真结果做对标，校验仿真模型的接触设置、力传递参数的准确性，

　　为后续复杂机械结构的动力学仿真提供基础的模型校验依据。在实际使用过程中，可通过更换不同质量的楔块、调整摆臂配重的位置，改变整套运动系统的动力学参数，完成不同工况下的楔块冲击、力传递规律实验，拓展实验的覆盖范围。整个装置的结构件多采用标准型材与机加工件制作，加工难度低，装配流程简单，日常维护只需定期检查铰接部位的磨损情况，及时清理铰接处的灰尘杂质即可保证装置长期稳定运行。
