摩擦楔力学实验教学演示装置

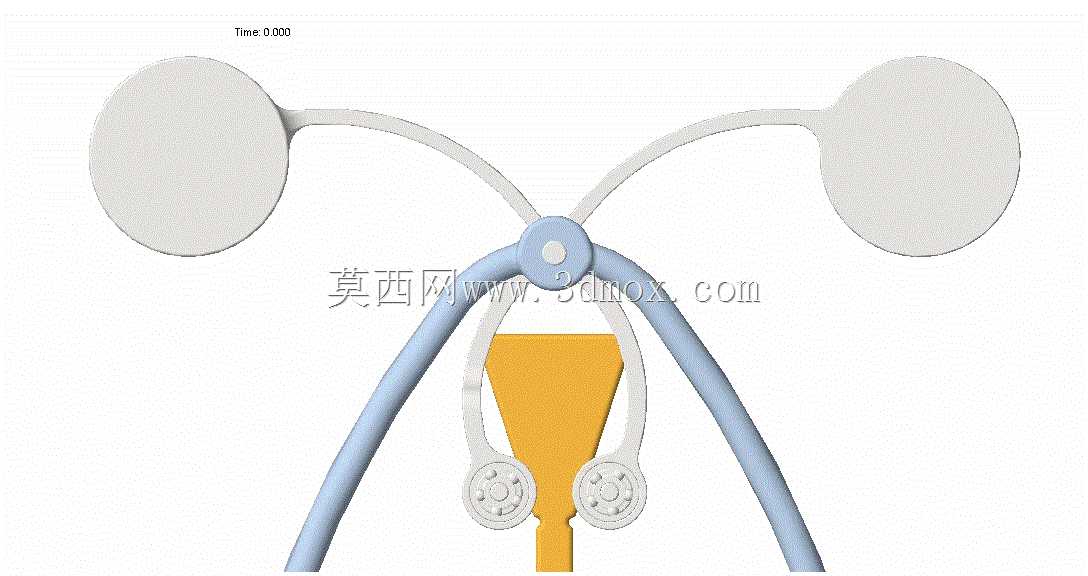

　　这套摩擦楔实验装置主要面向高校机械原理教学、基础力学验证实验场景搭建使用，可直观演示楔面摩擦自锁、滑动摩擦与滚动摩擦耦合作用下的机构运动规律，帮助学习者理解法向力传递、摩擦阻力分量计算、运动临界状态判定等核心力学知识点，也可作为机械结构设计人员验证摩擦类传动方案的简化原理样机参考。装置核心采用对称式双翼布局，中间为楔块驱动核心区，两侧通过柔性连接臂连接圆形配重翼板，底部设置两组对称布置的滚动接触副，整体结构没有冗余的装饰性部件，所有构件的外形都服务于力学参数的精准控制。从设计逻辑上看，装置将摩擦副的接触位置做了明确区分：楔块直线段仅计算滑动摩擦分量，翼板与滚柱接触位置单独设置滚动摩擦参数，不同接触副的摩擦系数、

　　接触半径都做了差异化匹配，避免不同摩擦形式的参数耦合干扰实验观测结果。实际使用时，可通过调整楔块的进给位移，观测两侧翼板在法向推力作用下的张开、复位运动过程，配合运动捕捉设备可直接采集翼板的角位移、线速度变化曲线，和理论计算值做比对验证。装置的安装边界适配常规力学实验台的安装孔位，整体横向展开尺寸适配实验台的有效操作宽度，中间楔块的运动行程预留了足够的安全余量，不会出现运动到极限位置时构件脱出的问题。两侧翼板的圆形结构一方面是为了保证质量分布均匀，让转动惯量的计算更简便，另一方面圆形轮廓不会在运动过程中和周边的实验台架、传感器支架产生干涉。连接翼板与中间铰接点的弧形臂采用等截面设计，自身的变形量控制在可忽略的范围内，

　　保证力的传递过程没有额外的刚度损失，让实验测得的力值数据更接近理论计算结果。中间的铰接点采用小间隙配合，既保证翼板可以绕铰接点灵活转动，又不会因为间隙过大带来额外的运动误差，铰接点的销轴采用耐磨材质，长期反复实验也不会因为磨损导致配合间隙超差。底部的滚柱接触副采用标准直径的滚动元件，滚柱的安装座做了定位限位，保证滚柱的转动轴线始终和翼板的运动方向垂直，避免出现滚柱偏斜导致滑动摩擦占比异常升高的问题。楔块的楔面角度经过精准计算，刚好处于摩擦自锁的临界角度附近，可通过调整接触面的摩擦系数，分别演示自锁、非自锁两种运动状态，帮助学习者理解楔面角度、摩擦系数与自锁条件之间的定量关系。装置的所有运动构件都做了质心配平，

　　重力对运动过程的影响可通过参数设置单独启用或关闭，方便实验者分别验证重力参与、不参与两种工况下的机构运动特性，满足不同阶段的教学实验需求。在结构细节上，楔块的导向部分采用低摩擦滑动配合，导向长度足够长，避免楔块进给过程中出现卡滞、偏斜的问题，保证楔面施加给两侧翼板的法向力始终对称。翼板与滚柱的接触位置做了表面硬化处理，长期反复接触也不会出现压痕、磨损导致接触位置偏移，保证实验数据的重复性。这套装置没有复杂的电控元件，纯机械结构即可完成全部核心实验内容，维护成本极低，非常适合教学实验室批量配置，也可作为机械原理课程设计的参考建模案例，帮助学习者掌握摩擦类机构的建模方法、参数设置逻辑与运动仿真流程。
