曲柄滑块式急回运动传动机构结构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:499626
  • 曲柄滑块式急回运动传动机构结构

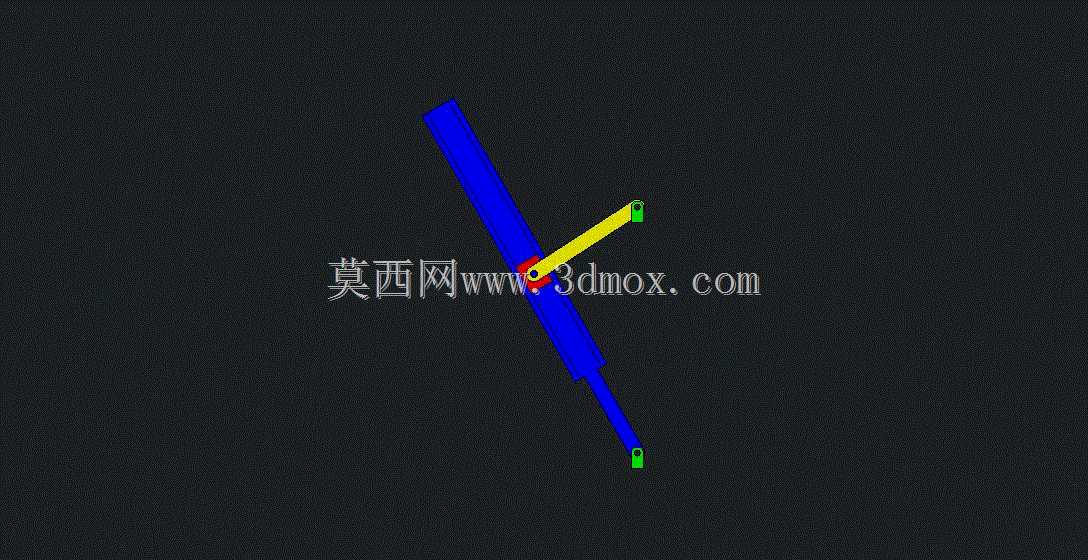

  在各类需要实现往复直线运动且具备空回程快速复位需求的工业设备中,急回机构是应用极为广泛的核心传动单元,从普通牛头刨床的主切削传动,到自动化生产线里的往复送料、工位快速切换机构,再到部分轻工设备的摆臂往复动作执行端,都能看到这类机构的衍生设计。这套急回机构采用偏置曲柄滑块的核心传动逻辑,没有采用复杂的齿轮组或者凸轮结构,完全依靠杆件的铰接配合实现运动特性,整体结构的加工与装配门槛较低,后期维护的备件更换也十分便捷,很适合应用在对成本控制较严格、动作节拍要求适中的通用设备上。

  从实际功能特性来看,这套机构的核心作用是将输入端的连续旋转运动,转化为输出端的往复直线运动,同时利用杆件的铰接位置偏置设计,让工作行程的运动速度更平缓,保证执行端在作业阶段的运动稳定性,避免速度波动带来的作业精度下降或者冲击载荷,而空回程阶段则可以实现更快的运动速度,有效缩短非作业时间,提升整台设备的运行节拍效率。和对心式曲柄滑块机构相比,这套偏置设计的急回特性更明显,同时不会像导杆式急回机构那样需要更大的安装空间,整体结构的紧凑性表现更好。

  设计这套机构的时候,首先要明确的是执行端的行程需求,曲柄的回转半径直接决定了滑块的最大行程范围,设计时需要根据实际作业的行程要求,先确定曲柄的长度参数,同时要核算连杆与曲柄的长度比值,比值过小会导致机构传动压力角过大,铰接位置的磨损速度加快,传动效率也会明显下降,比值过大则会让整体结构的尺寸冗余,浪费安装空间。铰接点的位置选择是这套机构设计的核心,偏置距离的大小直接决定急回特性的显著程度,偏距越大,空回程的速度提升越明显,但同时工作行程的传动压力角也会随之增大,需要在急回效率和传动受力之间找到平衡,一般通用切削类设备应用时,会把传动压力角控制在许用值范围内,再尽可能优化偏距参数来提升回程效率。

  从安装边界来看,这套机构的主体结构都集中在曲柄回转平面内,整体的厚度方向尺寸很小,只需要预留出杆件铰接的转动间隙即可,很适合安装在设备的侧壁或者内部狭窄的传动腔体内。输入端的曲柄回转中心需要和设备的动力输出轴保持同轴,安装时要保证曲柄、连杆、滑块三个部件的运动平面完全重合,避免出现平面错位导致的卡滞或者额外侧向力。滑块部分的导向结构需要和滑块的运动方向保持平行,导向长度要覆盖滑块的全行程范围,避免滑块运动到行程端点时出现翘曲,铰接位置的销轴需要做好润滑设计,预留润滑脂加注的通道,因为这类机构的铰接点是持续承受交变载荷的位置,润滑不足会快速出现磨损间隙,导致机构运动出现冲击和噪音,甚至影响动作的定位精度。

  在实际设备适配的时候,还要考虑机构的动平衡问题,曲柄做连续回转运动,如果转速较高,需要在曲柄的对侧配置平衡块,抵消回转带来的振动,避免振动传递到设备的其他部件影响加工精度。连杆部分的结构刚度也要做核算,尤其是在传递较大切削载荷或者推料载荷的场景下,连杆不能出现明显的挠曲变形,否则会导致滑块的运动位置出现偏差,影响作业精度。和凸轮式急回机构相比,这套杆件式的设计没有凸轮轮廓的加工难度,普通的机加工设备就能完成所有零件的加工,不需要高精度的凸轮磨削工序,对于中小设备厂的自制件适配非常友好,后期如果需要调整行程参数,只需要更换对应长度的曲柄或者调整曲柄上的铰接销位置即可,调整的灵活度也更高。

  在实际应用场景中,这类机构除了用在传统的金属切削机床上,还可以适配在小型冲压设备的送料机构上,利用工作行程的平稳运动完成物料的精准推送,回程快速复位来等待下一次送料节拍,也可以用在包装设备的封切动作端,工作行程时缓慢完成封切加压动作,保证封切的质量,回程快速抬起提升包装效率。设计建模的时候,所有铰接位置都按照实际的装配间隙做了配合预留,销轴和铰接孔的配合公差选用基孔制的间隙配合,保证转动灵活的同时不会有过大的旷量,滑块和导向面的配合也预留了合适的间隙,避免热胀冷缩导致的运动卡滞,整体的结构完全按照实际加工装配的工艺要求做了细节处理,没有无法落地的理想化设计,直接可以用于同类机构的设计参考或者现有设备的改造适配。
