惠特沃思快速回程运动机构三维结构

　　在各类需要实现工作行程慢速进给、回程快速复位的往复运动设备中，惠特沃思快回机构是应用极为广泛的一类连杆传动结构，其核心价值在于通过特定的连杆铰接布局，在主动件匀速旋转的前提下，让从动输出件在两个运动方向上形成明显的速度差，匹配实际生产中不同工序的动作节奏需求。这类机构最常见的应用场景集中在金属切削类机床的进给单元，比如牛头刨床的滑枕驱动、插床的主运动传动，也会出现在部分轻工自动化设备的往复送料、工位切换结构中，相比普通曲柄滑块机构，它能大幅压缩非工作行程的耗时，在不提升主动轴转速的前提下有效提升设备的作业节拍。

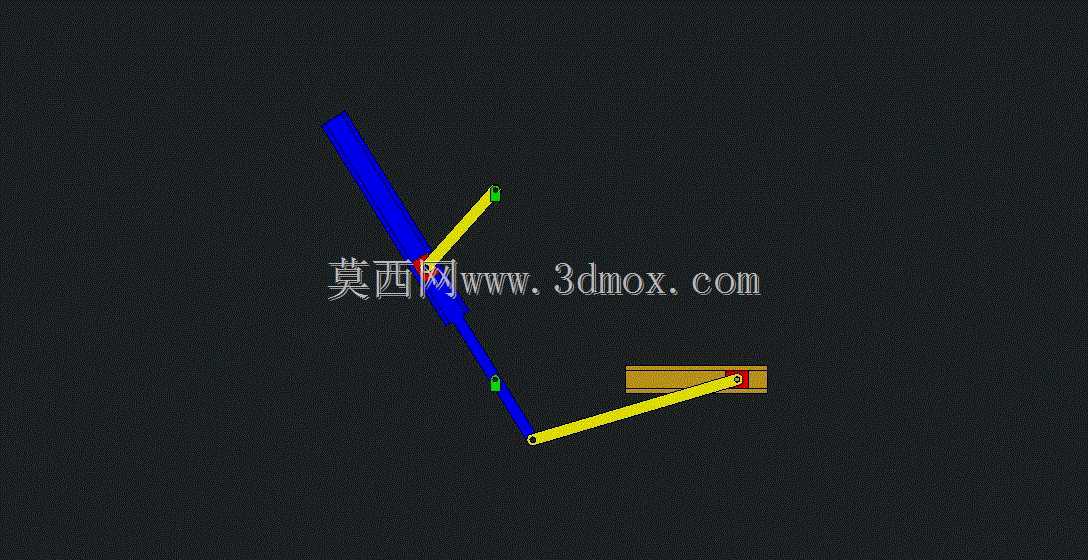

　　从结构组成来看，这套机构包含旋转曲柄、带导槽的摆动摇臂、传动连杆以及做直线往复运动的输出滑块几个核心构件，主动曲柄做整周匀速回转时，曲柄端部的销柱在摇臂的导槽内滑动，带动摇臂绕自身固定铰接点做定角度往复摆动，摇臂的另一端再通过铰接连杆带动末端滑块沿直线导轨运动。设计这套机构时，首先要确定的是曲柄的回转半径、摇臂的固定铰接点与曲柄回转中心的中心距，这两个参数直接决定了快回行程的速比系数——中心距与曲柄半径的比值越小，回程与工作行程的速度差就越明显，但同时摇臂的摆角也会随之增大，需要匹配更大的导槽长度避免销柱脱出。

　　建模过程中需要重点关注各铰接点的配合间隙，所有转动副的轴孔配合都要预留合理的活动余量，避免运动过程中出现卡滞，尤其是曲柄销与摇臂导槽的滑动配合，既要保证销柱能在导槽内顺畅滑动，又不能预留过大间隙导致运动过程中出现冲击抖动。输出滑块的导轨安装面需要与摇臂固定铰接点、曲柄回转中心保持严格的位置度公差，三者的相对位置偏差会直接影响滑块的实际行程长度，甚至会导致机构在极限位置出现死点无法正常运转。

　　从安装边界来看，整套机构的安装基准面需要设置在曲柄回转中心与摇臂铰接点的共同平面上，固定铰接点的轴承座需要具备足够的刚性，因为摇臂在摆动过程中会对铰接点产生交变的径向载荷，若支撑刚性不足会导致机构运行时产生明显振动，影响输出运动的平稳性。输出滑块的行程末端需要预留足够的安全缓冲距离，避免机构加工装配误差导致滑块超出行程与机架发生碰撞，通常在设计时会在滑块的两个极限位置外预留至少5%行程长度的冗余空间。

　　在实际功能表现上，当曲柄带动销柱进入工作行程对应的回转区间时，摇臂的摆动角速度较低，带动输出滑块以平稳的低速做进给运动，这个阶段可以匹配切削、压装等需要稳定作业速度的工序；当曲柄转过回程对应的回转区间时，相同曲柄转角下摇臂的摆动角速度大幅提升，带动滑块以更快的速度回到初始位置，这个过程不承担作业负载，快速复位可以有效减少空程等待时间。相比其他类型的快回机构，惠特沃思结构的传动受力更合理，所有运动副均为低副接触，接触应力小、耐磨性能好，适合在中低速、有一定负载的工况下长期运行，维护成本也相对更低，只需要定期对各铰接点补充润滑即可保证长期稳定运行。

　　设计建模时还需要考虑各构件的动平衡表现，尤其是做整周旋转的曲柄部分，需要根据转速做对应的静平衡或动平衡校正，避免高速运转时产生过大的离心振动；摇臂作为摆动构件，其质心位置要尽量靠近自身的固定铰接点，减少摆动过程中产生的惯性力矩，降低对驱动端的负载冲击。连杆部分的长度需要根据目标滑块行程做精确计算，长度偏差会直接改变滑块的实际行程范围，同时也会影响两个行程的速比准确性，在三维建模阶段可以通过运动仿真模块反复验证参数，调整各构件的长度与铰接点位置，直到输出的运动曲线完全匹配工况需求的速度变化规律。
