带密封结构的楔形锁紧快接组件

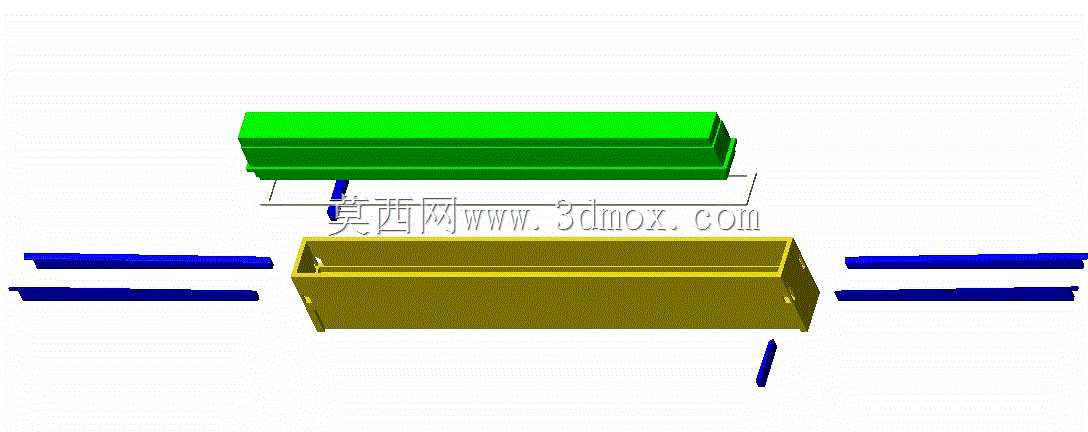

　　在流体输送、工业管线快速接驳的作业场景中，这类快接结构的应用覆盖了化工介质输送、市政应急管线抢修、工业设备流体端口快速对接等多个工况，核心解决传统法兰连接、螺纹连接拆装效率低、对位要求高、带压作业易泄漏的痛点。从结构设计逻辑来看，这套快接组件没有采用常规的卡扣旋转锁紧思路，而是选用锥形楔子作为核心锁紧元件，对接时砖块结构的凸缘所有侧面都能通过楔块实现贴合固定，不需要额外施加预紧力就能完成锁紧动作，现场作业时不需要携带扭矩扳手等专用工具，仅靠手动调整楔块位置就能完成安装，大幅降低了现场作业的门槛与耗时。

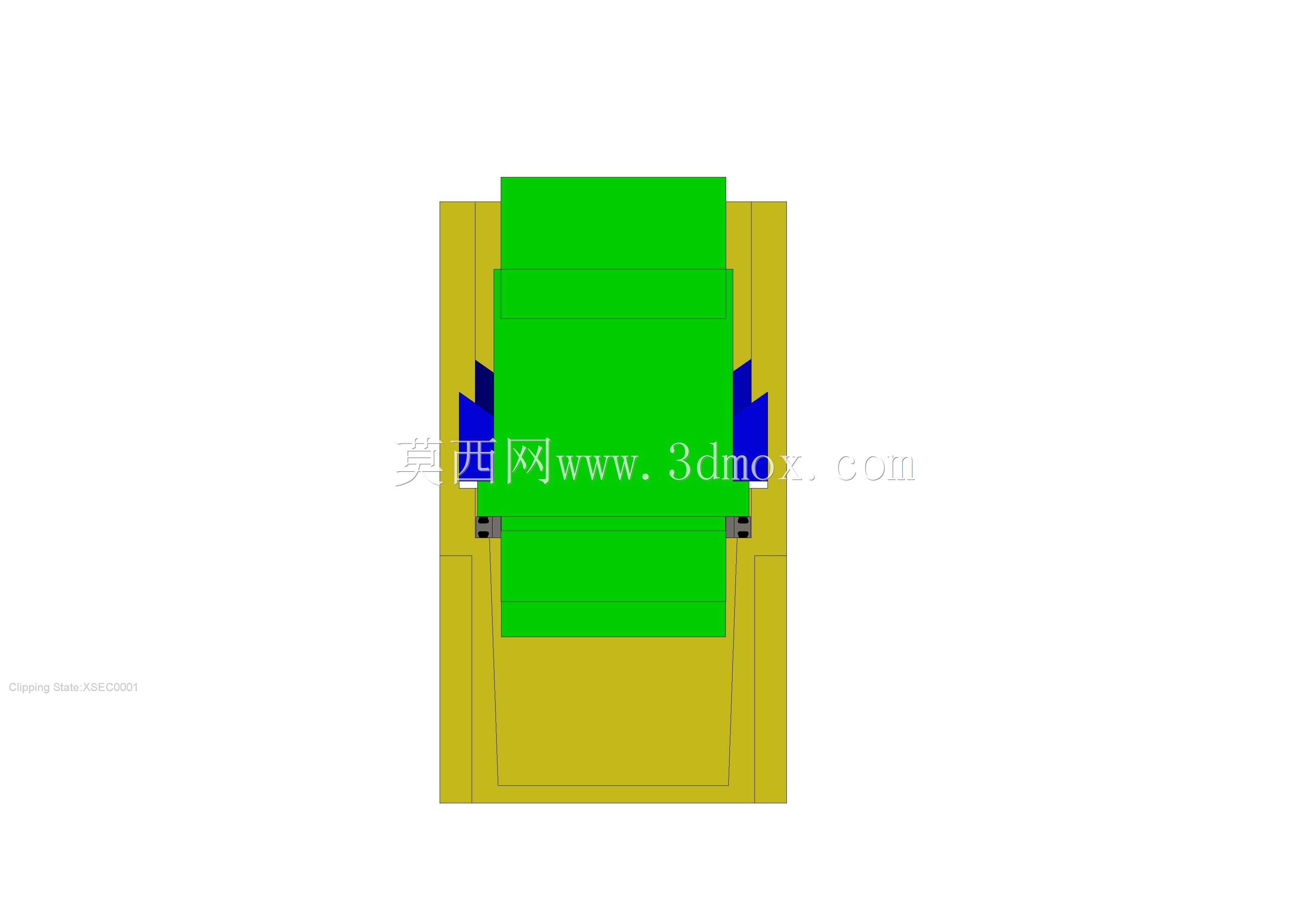

　　设计过程中针对楔块的角度做了反复校核，最终将楔块上表面的倾斜角度设定为55度，楔块沿自身长度方向的角度控制在1.40度，这个角度组合是经过多轮受力仿真验证的：当管线内出现压力波动、频繁启停带来的交变载荷时，楔块会在载荷作用下越楔越紧，不会出现松脱移位的问题，甚至能在安装位置实现自动制动，不需要额外加装防松卡簧、定位销等冗余零件。针对密封需求，结构中配套设计了圆形槽截面的钢框架与橡胶密封架组合结构，钢框架作为密封件的刚性支撑载体，在组装、拆卸以及长期带压工作的状态下，能够承担相邻部件之间的挤压荷载与振动冲击力，避免橡胶密封件被直接挤压出现切边、永久变形的失效问题。

　　橡胶密封件采用框架式结构，截面为圆形，这种截面设计相比常规的O型圈，接触面积更大，抗水锤冲击、抗压力波动的能力更强，能够有效抵抗流体介质的冲刷与压力冲击。密封结构的配合间隙做了严格控制，空腔钢架与对接钢框架之间几乎不存在挤压冗余间隙，当工作压力升高时，橡胶件会在压力作用下贴合密封面，阻断流体渗漏路径，实测在常规工业流体输送的压力区间内，密封可靠性可以达到透水密封等级，不会出现渗漏问题。

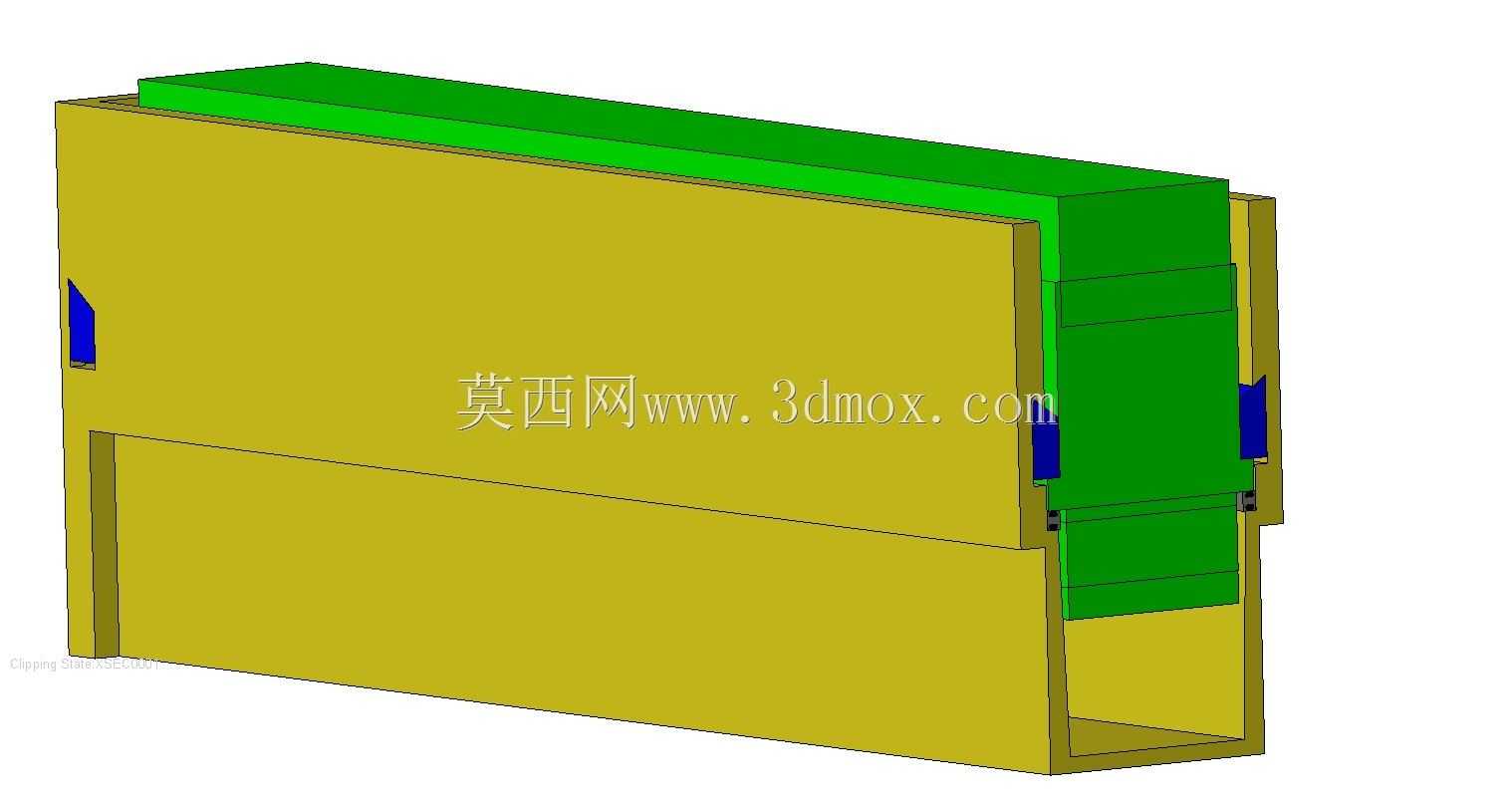

　　从安装边界来看，这套快接组件的对接端采用凸缘式结构，对接时只需要将公端插入母端的型腔，调整楔块的高度与尺寸，就能在砖形凸缘和型腔之间形成稳定的锁紧配合，不需要对对接管线做高精度的坡口加工、端面打磨，即使现场管线端面存在轻微的磕碰变形，也能通过楔块的调整量完成适配。整体外形采用矩形布局，外部没有突出的锁紧手柄、旋转卡扣等结构，在狭小的管线排布空间内也能完成安装，不会和周边的管线、支架产生干涉。日常维护时，只需要定期检查橡胶密封件的老化情况，钢框架部分没有易损结构，不需要做特殊的防腐、润滑维护，长期使用的维护成本远低于传统的连接结构。针对不同的管径、压力等级需求，只需要等比例缩放楔块、钢框架的尺寸，更换对应硬度的橡胶密封件，就能快速衍生出适配不同工况的系列化产品，设计的通用性较强，不需要对核心锁紧逻辑做调整就能覆盖多数中低压流体输送的快接需求。
