内联式机械非闸门联动执行机构设计

　　这套内联式机械非闸门执行结构，主要面向流体输送管路、小型物料通道的通断控制场景，区别于常规闸板垂直升降的闸门结构，整体采用同轴直线驱动的布局形式，所有传动组件均集成在通轴周边的框架内，不需要额外设置外置的传动支架，在安装空间局促的管路排布场景中，能大幅减少横向占用的安装空间，适配紧凑型设备的内部通道控制需求。

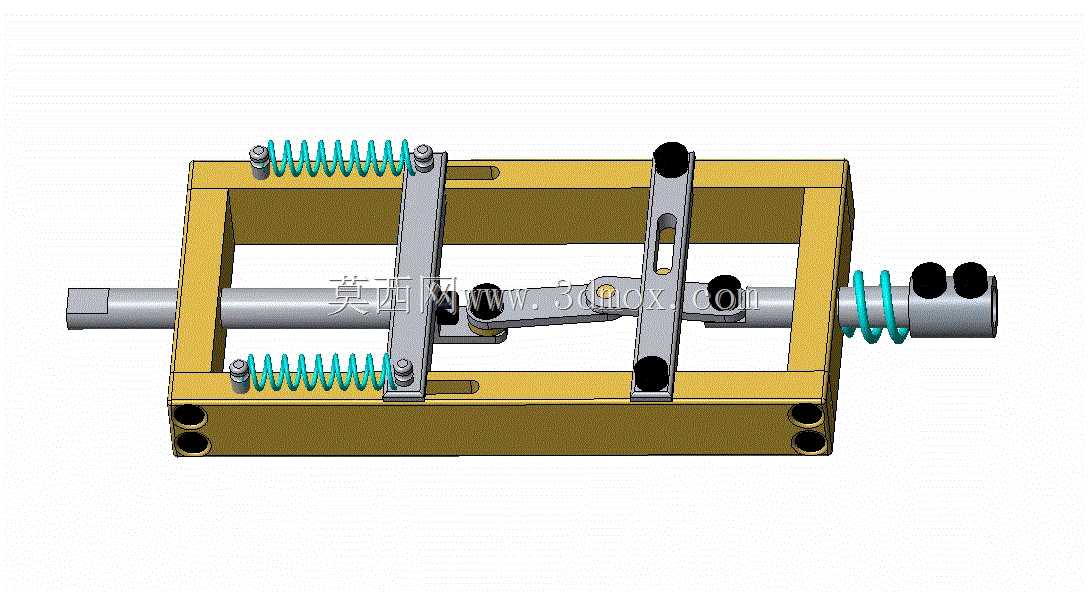

　　从实际功能实现来看，这套结构依靠轴向往复移动的主轴作为动力输出端，主轴穿过矩形安装框架的两侧端板，两端预留的轴段可直接对接驱动端与闸门执行端，不需要额外加装联轴器转接，能减少传动链上的间隙累积。框架内部设置了两组对称布置的复位弹簧，分别安装在滑动支架的上下两侧，弹簧两端分别抵接框架端板与滑动支架的端面，当驱动端推动主轴向闸门侧移动时，滑动支架随主轴同步位移，弹簧被逐步压缩储存复位势能，当驱动端撤去推力时，弹簧的回弹力可带动滑动支架与主轴自动回位，不需要额外设置复位驱动结构，在失电、驱动失效的工况下可自动触发通道复位动作，适配需要故障安全位的通道控制场景。

　　框架内部的传动采用曲柄滑块的联动形式，滑动支架上铰接的曲柄连杆与主轴上的拨块配合，当主轴轴向移动时，拨块带动曲柄绕滑动支架上的固定铰点转动，曲柄另一端的限位销可同步触发框架上的位置检测触点，同时带动侧部的锁止块动作，在闸门完全开启或完全关闭的位置实现机械锁止，避免管路内介质压力波动导致主轴移位出现泄漏。主轴的非驱动端设置了小型缓冲弹簧，在主轴移动到行程终点时，缓冲弹簧先接触框架端板，吸收行程末端的冲击载荷，减少刚性碰撞带来的零件磨损与结构振动，延长整套机构的无维护运行周期。

　　设计过程中优先考虑了安装适配性，矩形框架的四个角点设置了贯通的安装孔，可直接通过螺栓固定在通道的侧壁法兰上，框架的宽度尺寸控制在常规通径管路的法兰外径范围内，不需要额外加宽安装基座，主轴的中心高与通道的闸板安装中心完全同轴，安装时不需要额外调整中心对齐度，降低现场安装的调试难度。滑动支架与框架之间采用光面导向接触，上下两侧的导向面与框架内壁的间隙控制在0.1mm到0.15mm之间，既保证滑动过程无卡滞，又避免间隙过大导致的传动偏载，弹簧的选型经过刚度匹配，压缩行程与主轴的工作行程完全对应，在全行程范围内弹簧的弹力曲线平稳，不会出现行程末端推力陡增导致驱动端负载超限的问题。

　　这套结构没有采用复杂的异形零件，所有板件均采用常规板材切割加工，轴类零件为标准圆料车削加工，弹簧、铰接销均为通用标准件，加工过程不需要专用工装，普通机加工车间即可完成全部零件的生产，后期维护时仅需定期检查铰接点的磨损情况与弹簧的疲劳状态，更换易损件时不需要整体拆解框架，仅需拆下侧端板即可完成零件更换，维护成本较低。在实际应用中，这套结构可适配低压气体、小颗粒物料、清水类介质的通道通断控制，通过更换前端的闸板密封件，也可拓展用于有密封要求的流体管路场景，整体传动效率高，机械锁止可靠，相比外置连杆式的闸门执行结构，整体集成度更高，更适合在紧凑型自动化设备、小型流体处理机组中配套使用。
