双输入双输出联动机械门传动结构

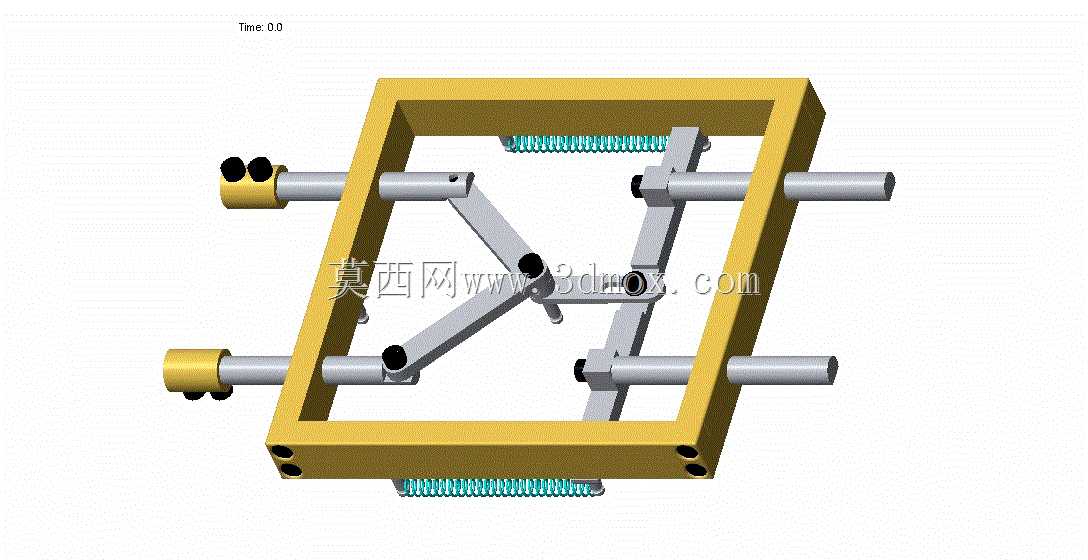

　　该联动机械门结构采用双输入双输出的传动逻辑，核心适配需要双侧同步驱动、双工位同步启闭的工业防护场景，常见于自动化生产线的工位隔离防护门、小型设备舱的对开式检修门、洁净车间的传递舱互锁门等应用场景，相比单输入单输出的门体结构，可实现两侧输入动作的同步响应，避免单侧驱动带来的门体卡滞、受力不均、启闭不同步问题。从结构布局来看，整体采用矩形外框作为承载基体，外框采用等截面型材拼接设计，四个角位预留安装固定孔位，可直接通过螺栓固定在设备机架或者墙体预埋板上，外框的内侧上下边设置有导向槽结构，为输出端的门体连接轴提供直线运动的导向约束，避免传动过程中输出轴出现径向窜动。传动核心采用交叉连杆组作为力传递的核心构件，

　　两组输入轴分别布置在矩形外框的左侧上下位置，输入轴端设置有驱动连接位，可适配手动旋钮、气动推杆、小型伺服缸等不同驱动元件的安装，输入轴的直线往复动作通过铰接的交叉连杆转化为两组输出轴的同步反向直线动作，上下两组输出轴分别布置在外框右侧的上下导向位，输出轴端部预留门体连接法兰，可直接对接平板门、栅栏门等不同材质的门体构件。设计过程中充分考虑了传动的死点规避，连杆的铰接点位置经过运动学仿真校核，在门体全闭和全开两个极限位置，连杆机构刚好处于接近死点的位置，可实现无额外锁止结构下的位置保持，避免门体受外力影响出现意外移位，同时在输入轴与外框的连接位置设置有耐磨衬套，降低往复运动过程中的磨损量，延长结构的维护周期。

　　外框上下边内侧布置的弹性复位元件，可在输入驱动力撤销后提供辅助复位力，降低驱动元件的负载要求，同时可吸收门体启闭到极限位置时的冲击，避免刚性碰撞带来的结构变形。从安装边界来看，整体结构的外轮廓尺寸适配常规小型设备舱的安装需求，输入轴的伸出长度可根据实际安装场景的驱动元件安装位置调整，输出轴的连接法兰预留多组安装孔位，可适配不同厚度、不同连接孔距的门体安装，不需要额外加工转接件。在实际应用中，该结构可实现单侧输入时双侧输出同步动作，也可支持双侧输入的独立操作，任意一侧输入动作都可带动两组输出轴完成同步启闭，适配需要两侧都可操作门体开关的使用场景，比如设备检修时，操作人员在设备内外都可完成门体的启闭操作，不需要绕行到指定操作位，

　　提升操作便捷性。传动连杆的铰接位置采用间隙配合设计，预留合理的运动间隙，避免加工误差带来的运动卡滞，同时铰接点采用自润滑轴套，不需要定期加注润滑脂，适配洁净车间、无尘实验室等对油污管控严格的使用场景。结构的所有受力构件均采用等强度设计，连杆的截面尺寸根据额定启闭负载校核，在保证结构强度的前提下尽可能降低整体重量，减少驱动元件的功率损耗，外框的型材壁厚根据安装场景的抗冲击要求设置，可承受常规操作下的外力冲击，不会出现框架变形问题。
