六杆齿轮式汽车雨刮传动结构设计

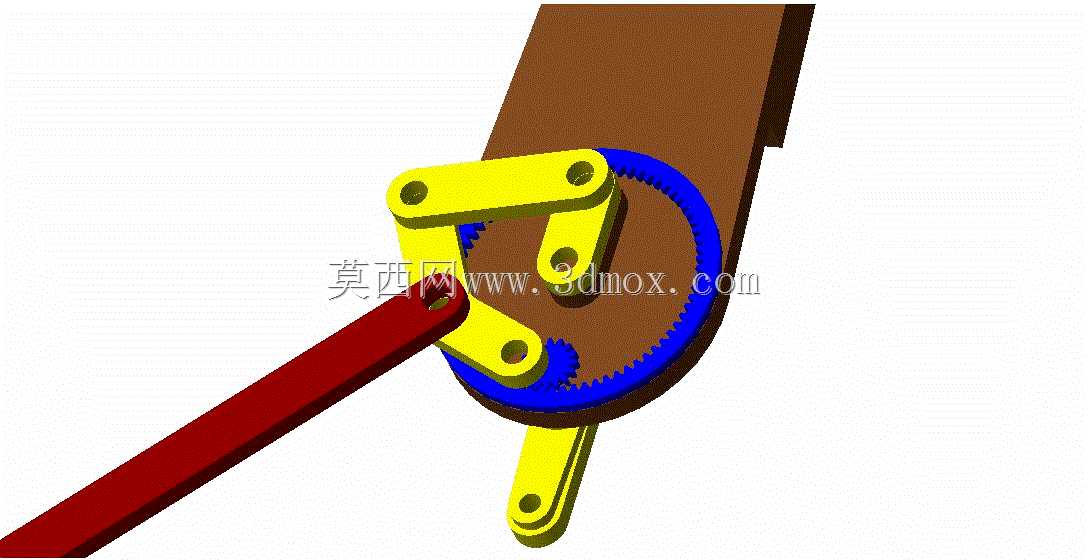

　　在乘用车辆、商用车辆的前风挡及后风挡清洁系统中，雨刮机构是保障雨天、扬尘路况下驾驶视野清晰的核心执行部件，这套六杆齿轮式雨刮结构，正是针对传统单连杆雨刮刮拭覆盖不足、运行抖动明显的痛点优化而来。不同于市面常见的四连杆雨刮结构，这套方案在动力输入端采用齿轮啮合作为一级传动，将电机输出的旋转运动先通过齿轮组完成扭矩放大与转速匹配，再衔接六组连杆组成的铰接传动链，最终带动刮片臂沿风挡玻璃的曲面轮廓做往复摆动。从实际装车的适配场景来看，这套结构可以覆盖绝大多数A0级到B级乘用车的前风挡刮拭需求，也可经过尺寸缩放适配工程机械驾驶室、农用机械驾驶室的风挡清洁场景。设计过程中首先要匹配风挡玻璃的曲面边界，刮片的摆动轨迹需要完全贴合玻璃的弧度，

　　避免出现刮拭死角，尤其是风挡上部两侧的视野盲区，需要通过连杆铰接点的位置调校，让刮片在两个极限摆动位置时，刮臂的角度刚好覆盖玻璃的有效视野区域，同时要保证刮片在整个摆动行程中，胶条与玻璃表面的接触压力保持均匀，不会出现局部压力过大导致胶条过快磨损，或是压力过小导致刮拭残留水痕的问题。六杆结构相比传统四杆结构的优势在于，其可以通过多组连杆的铰接点参数调整，实现更复杂的摆动轨迹，让刮片的运动路径更贴合大弧度风挡的轮廓，同时齿轮传动的一级减速结构，可以让整个机构的运行更平稳，减少连杆传动带来的换向冲击，降低雨刮运行时的异响与抖动。在安装边界的考量上，这套结构的动力输入端齿轮组需要集成在雨刮电机的输出端下方，

　　整体安装位位于风挡下沿的集雨板内部，所有连杆的铰接点都需要做防锈耐磨处理，铰接轴套采用自润滑材质，避免长期露天使用后出现锈蚀卡滞的问题。结构设计时还要考虑运动干涉问题，整个摆动行程中，所有连杆、刮臂部件都不能与集雨板下方的车身钣金、线束、空调进风口部件发生碰撞，在两个极限换向位置需要设置软质限位缓冲块，吸收换向时的冲击载荷，延长机构的整体使用寿命。刮片与刮臂的连接部位采用快拆结构设计，方便后期更换磨损的刮片胶条，不需要拆解整个传动连杆结构。齿轮组的啮合间隙需要控制在合理范围内，间隙过大会导致换向时出现明显的齿轮撞击异响，间隙过小则会增大传动阻力，提升电机的负载功耗，甚至在低温环境下因为润滑脂粘度上升出现卡滞问题。

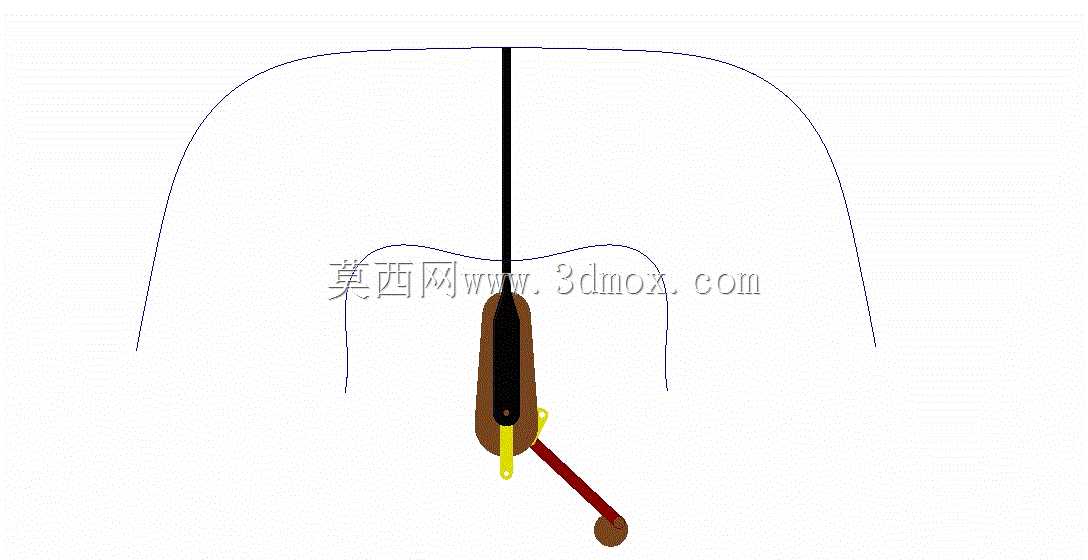

　　整个传动链的扭矩传递路径经过优化，齿轮输出端的主连杆承受最大的往复载荷，其截面尺寸经过强度校核，能够承受胶条与玻璃摩擦带来的阻力，以及高速行驶时风阻对刮臂的载荷冲击，不会出现连杆变形导致的轨迹偏移问题。在实际运行逻辑上，齿轮组将电机的连续旋转运动转化为主连杆的往复摆动，再通过其余五根连杆的联动，带动两侧的刮臂按照设定的角度差同步摆动，两个刮片的运动轨迹不会出现相互干涉，同时覆盖区域有合理的重叠，保证风挡中部的视野区域能够被完全刮拭干净。这套结构的设计还兼顾了不同工况下的适应性，在高速行驶时，风阻会给刮臂带来额外的下压力，连杆结构的刚性足够支撑额外载荷，不会出现刮臂被风吹起导致刮拭失效的问题；在低温积雪工况下，刮片被冻在玻璃表面时，齿轮传动的过载能力更强，相比纯连杆结构不容易出现杆件弯曲变形的问题，配合电机的过载保护功能，可以有效保护传动部件不受损坏。
