汽车底盘传动悬架系统结构展示模型

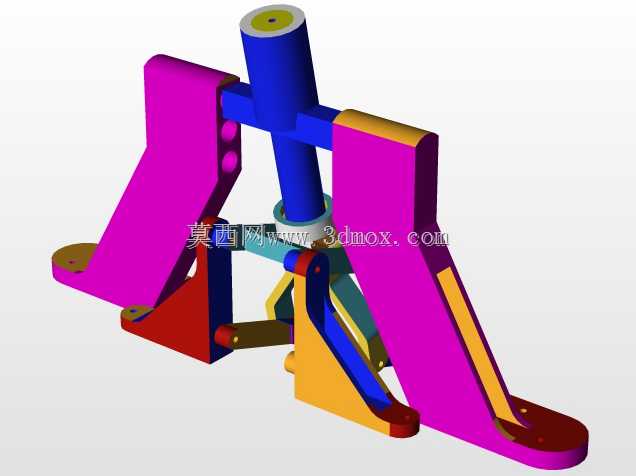

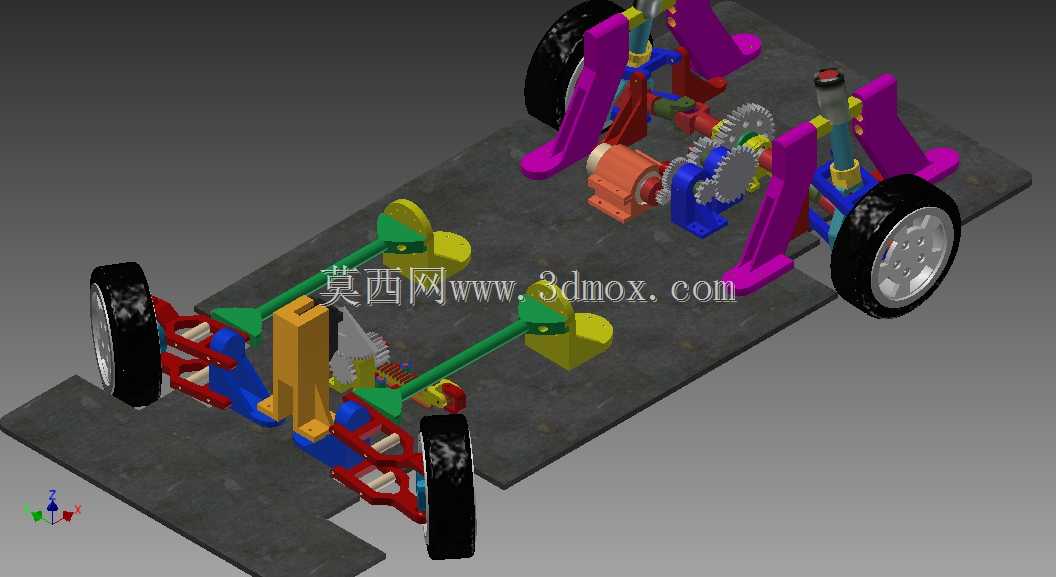

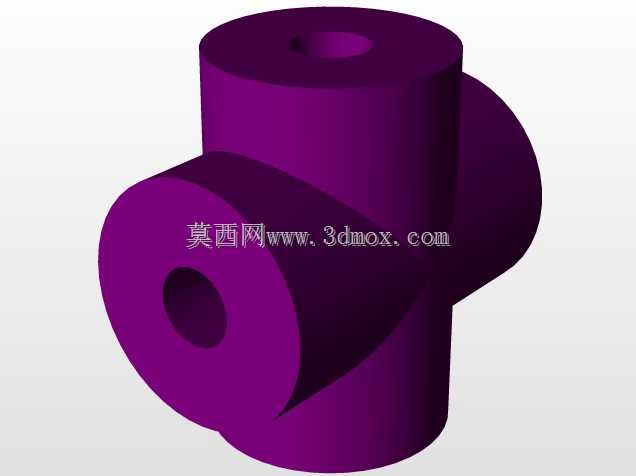

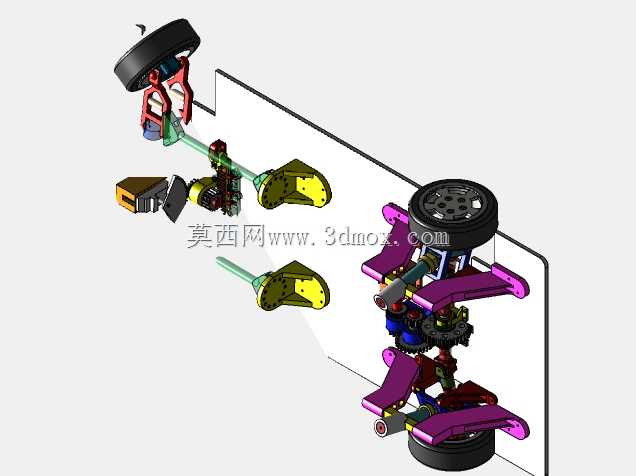

　　这套模型完整还原了乘用车辆底盘核心的行走与传动联动结构，覆盖前后桥悬架、传动齿轮组、减震支撑、车轮安装位等关键功能单元，可用于底盘结构原理教学、零部件装配关系验证、改装方案前置校核等场景。在实车开发流程中，这类底盘总成的结构合理性直接决定车辆行驶平顺性、传动效率与操控极限，建模阶段需要反复核对各部件的运动干涉边界，避免实车装配后出现转向碰擦、传动卡滞、减震行程不足等问题。从结构布局来看，模型中前后悬架均采用了独立支撑的减震立柱设计，紫色支撑座对应车架安装点位，建模时严格按照实车安装坐标设定孔位位置，减震器的上下安装点距离、摆臂的摆动行程范围都做了运动仿真约束，能够直观模拟车轮上下跳动时整个悬架的运动轨迹，

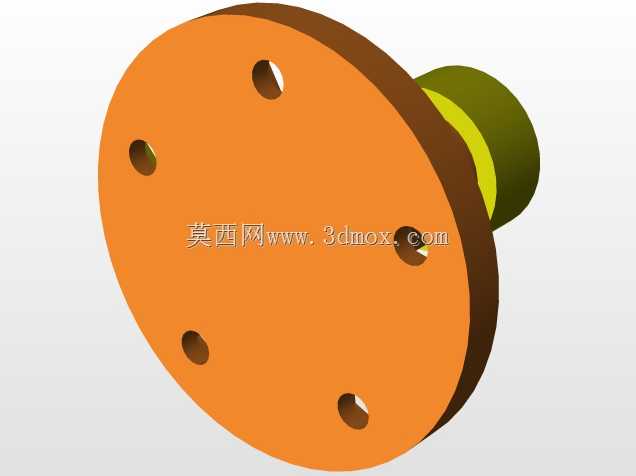

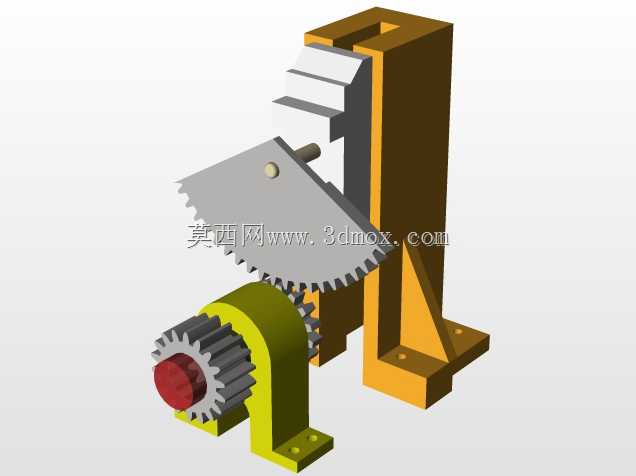

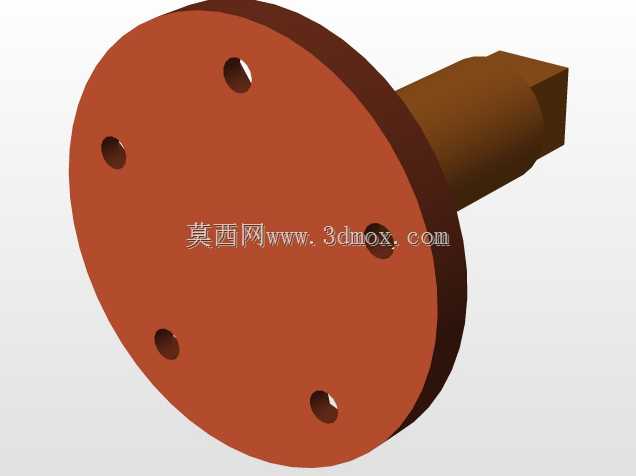

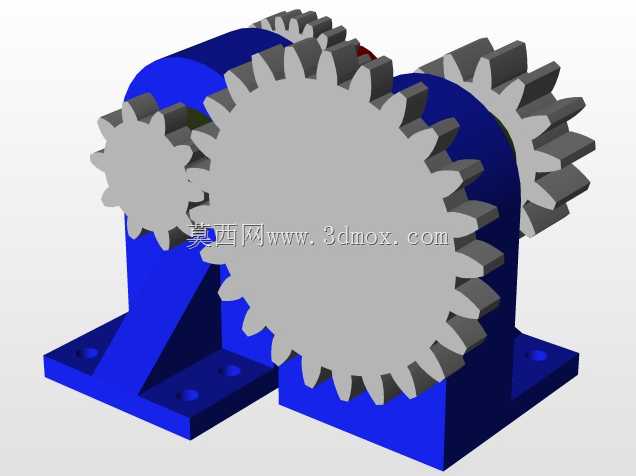

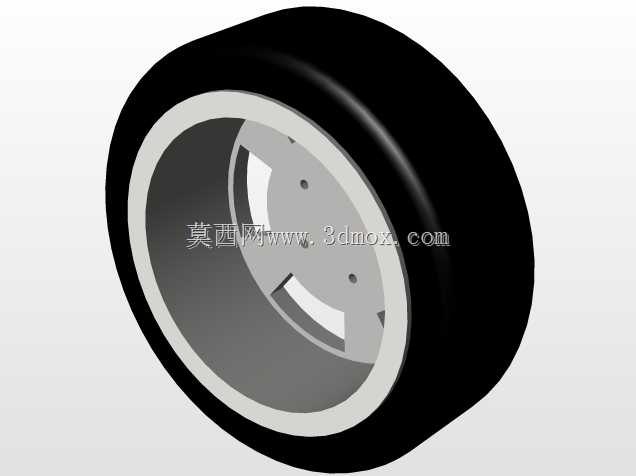

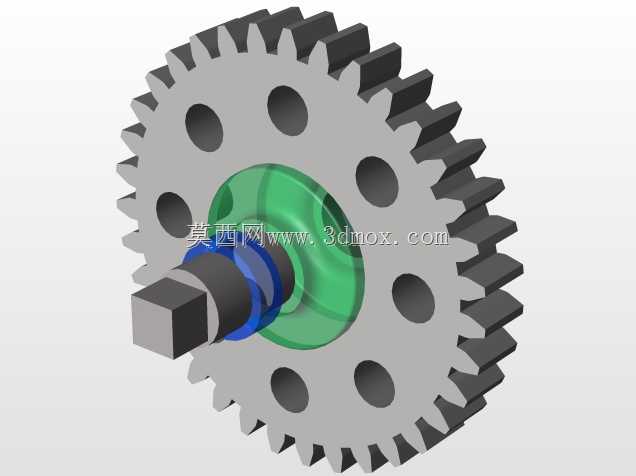

　　方便设计人员核对轮拱内部的预留空间是否满足轮胎跳动的最大边界要求。中间的传动齿轮组清晰展示了动力传递路径，从动力输入端的橙色连接座出发，通过多组不同模数的啮合齿轮将动力分流至前后驱动桥，绿色传动半轴连接差速器端与车轮轮毂，建模时齿轮的啮合间隙、半轴的万向节摆动角度都按照机械设计标准做了参数化设定，能够直观呈现动力从输入端到车轮的完整传递过程，也可用于验证不同传动比下的齿轮布局是否存在结构干涉。车轮部分采用了标准乘用车轮胎与轮毂的装配结构，轮毂的安装螺栓孔位、轮胎的断面宽度都参考了常规家用车型的参数设定，与悬架转向节的安装配合面做了贴合处理，能够直观展示车轮与悬架、转向机构的连接关系。在实际工程应用中，

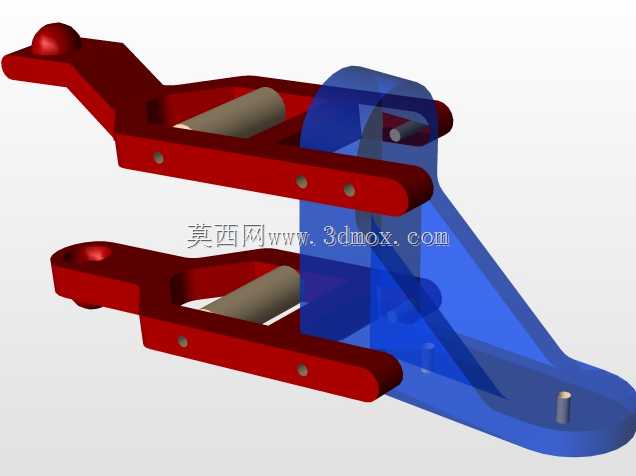

　　这类底盘结构模型可用于新车型开发初期的总体布局评审，让结构、底盘、总装等不同部门的工程师直观核对各系统的布置是否存在空间冲突，也可用于职业院校的汽车构造教学，帮助学员快速理解底盘各部件的装配关系与工作原理。建模过程中对各部件的安装边界做了明确的约束，比如悬架摆臂与车架连接的铰接点位置、减震器塔顶的安装平面坐标、传动齿轮箱的固定点位都做了基准标注，方便后续导出工程图时直接提取安装尺寸。整个模型的各部件都做了独立的实体拆分，没有出现合并实体无法拆分的问题，可直接用于生成爆炸图、装配工艺卡片，也可导入仿真软件做运动学、动力学分析，验证不同载荷下悬架的形变情况、齿轮传动的受力分布。不同于简化的原理示意模型，

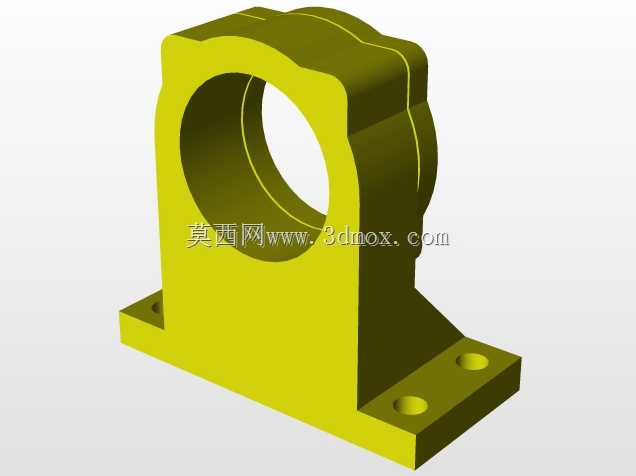

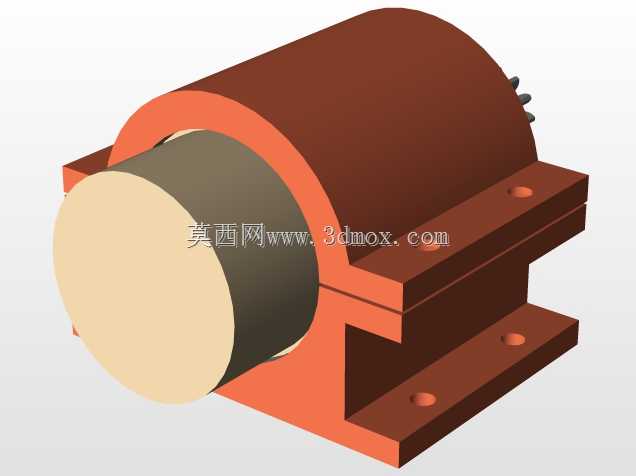

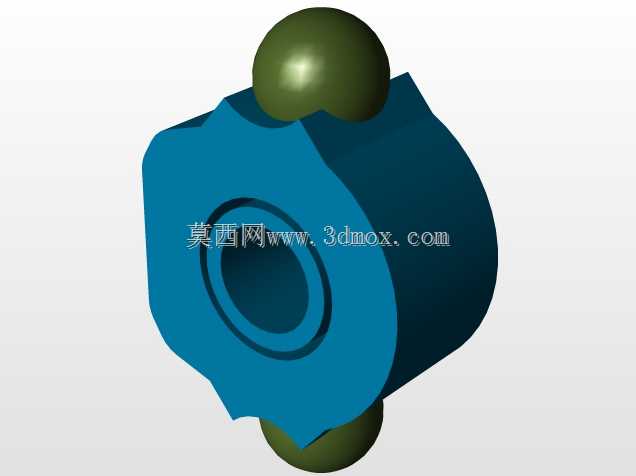

　　这套结构模型还原了各部件的实际连接细节，比如摆臂与转向节之间的球头连接结构、半轴与轮毂之间的花键配合结构、齿轮箱内部的轴承安装位都做了细节呈现，能够直接作为零部件详细设计的参考基准，帮助设计人员减少前期布局阶段的反复调整工作量，缩短底盘开发的前期验证周期。
