六连杆雨刮传动机构运动结构设计

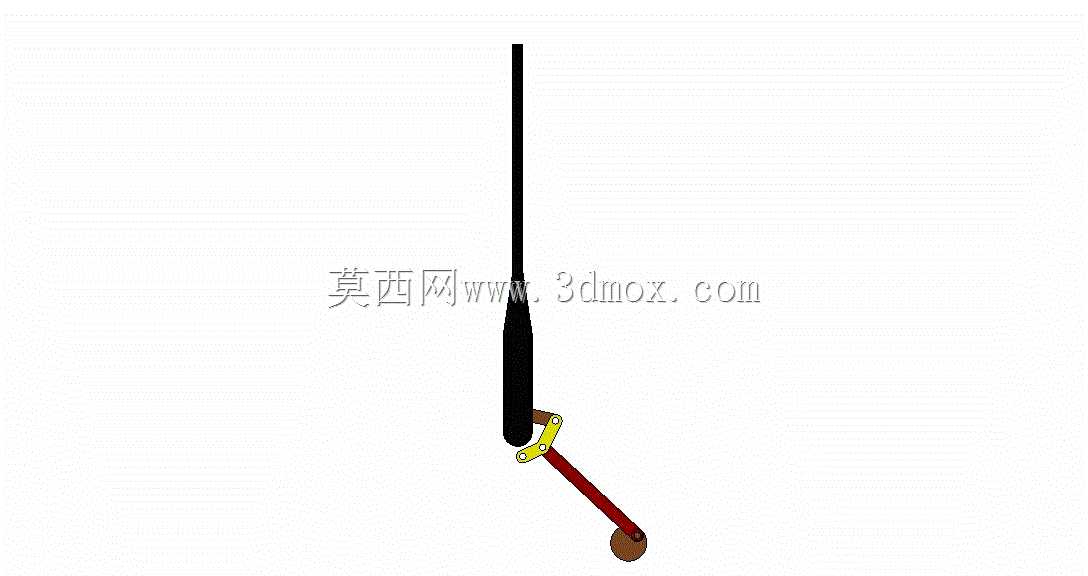

　　在乘用车辆、工程作业车辆以及部分露天作业特种设备的前挡风玻璃清洁系统中，雨刮传动机构是直接决定刮拭覆盖范围、运行平稳性的核心执行组件，这套六连杆刮水传动结构，正是针对传统四连杆雨刮刮拭角度不足、边缘区域覆盖缺失的痛点做的结构优化方案。从实际装车应用的场景来看，常规四连杆雨刮的刮片摆动角度大多在120度以内，对于大弧度、大尺寸的挡风玻璃而言，靠近A柱的两侧区域往往存在刮拭盲区，雨天高速行驶时盲区残留的水膜会直接折射光线影响驾驶员视线，存在明确的安全隐患，而这套六杆结构通过增加一组辅助连杆约束，能够将雨刮片的有效摆动角度提升至160度，刚好覆盖大尺寸挡风玻璃的绝大多数可视区域，适配宽体工程车、大型客运车辆的前挡清洁需求。

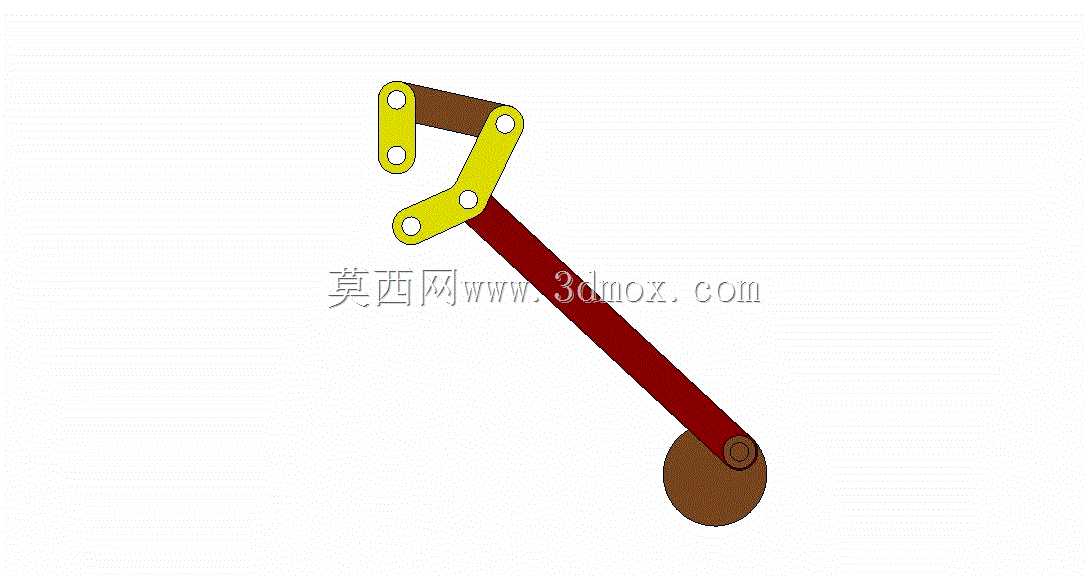

　　从结构设计逻辑来看，这套机构没有采用复杂的齿轮啮合或者凸轮驱动结构，全部运动副均为低副转动连接，加工难度与装配公差要求更适配量产零部件的加工精度，构件之间的运动传递全部通过铰接点完成，传动过程中冲击载荷小，长期往复运行的磨损量更低，日常维护仅需定期在铰接点补充润滑脂即可，不需要频繁更换易损构件。做结构建模时首先要确认的是安装边界：整套机构的驱动端需要对接雨刮电机的输出轴，输出摇臂的安装孔位要和雨刮臂的固定轴完全同轴，建模过程中需要反复校验各连杆的长度参数，避免运动过程中出现构件干涉、死点位置卡滞的问题——尤其是当刮片运行到两个极限摆动位置时，辅助连杆与主传动杆的夹角不能过小，否则会导致传动效率骤降，电机负载瞬间升高，甚至出现机构锁止无法回位的故障。

　　从实际功能特性来看，这套机构的运动轨迹经过反复迭代优化，刮片在整个160度摆动行程中，刮臂对玻璃表面的压紧力波动控制在极小范围内，不会出现中间区域压力过大刮擦异响、两端位置压力过小刮不干净水膜的问题。做运动仿真验证时，需要重点关注几个核心参数：一是驱动曲柄整周转动时，输出摇臂的角速度变化曲线，要尽量降低行程中段与两端位置的角速度差，避免刮片运行到两端时出现明显的抖动；二是各铰接点的受力载荷，要确保在最大刮拭阻力（比如玻璃表面有积尘、冻雨粘附的工况）下，连杆构件的弯曲应力、铰接销轴的剪切应力都在材料许用应力范围内，通常连杆构件采用冷轧钢板冲压成型或者硬质铝合金挤压成型，销轴采用表面渗碳处理的合金钢，兼顾结构强度与轻量化需求。

　　在安装适配层面，这套机构的所有固定安装点都设计在同一安装平面上，不需要在车身钣金上做错位的安装支座，能够直接适配现有多数车型的雨刮安装腔空间，不需要对车身前部结构做大规模改动，降低了车型适配改造成本。建模过程中还要预留足够的安全间隙，确保机构运行时与周边的通风管路、线束、车身加强筋之间至少保留5mm以上的安全距离，避免车辆行驶过程中因振动产生构件碰撞异响。另外，这套机构的运动逻辑仅通过连杆尺寸约束实现固定角度的往复摆动，不需要额外添加行程开关或者角度传感器来控制刮片的摆动范围，电控系统仅需驱动电机做单方向整周转动即可实现雨刮的往复刮拭动作，电控逻辑更简单，故障点更少，在恶劣工况下的运行可靠性远高于带电子限位的雨刮结构。

　　从工程应用的拓展性来看，这套六连杆的传动逻辑不仅可以用在车辆雨刮系统上，经过连杆尺寸的参数调整后，还可以适配部分需要大角度往复摆动的工业设备场景，比如户外监控设备的雨刮清洁、大型光伏板表面的清洁刮拭机构、自动化设备观察窗的自动清洁结构，只需要根据实际需要的摆动角度、负载大小调整各连杆的长度比例、构件截面尺寸即可，核心的传动逻辑具备很强的通用性。做三维建模时，所有铰接位置都要按照实际装配间隙预留转动余量，不能把构件做成完全零间隙的理想装配状态，否则仿真得到的运动参数会和实际装车运行状态存在较大偏差，甚至会误导后续的结构选型与强度校核工作。
