贝内特连杆空间铰接机构演示结构

　　贝内特连杆作为经典的空间四杆机构，是空间连杆机构教学、原理验证场景中绕不开的典型结构，和常见的平面四杆机构不同，它依靠四个转动副的空间轴线交错布置，仅用四个构件就能实现无过约束的空间运动，这一特性让它在很多需要紧凑空间运动输出的场合有独特应用价值。在实际工程应用里，这类空间连杆常被用于特殊工位的物料传递、狭小空间内的动作执行机构设计，比如部分检测设备内部的探针换位结构、小型自动化装置里的间歇摆位组件，都能看到贝内特连杆原理的衍生应用，它不需要额外的导向构件就能完成预设的空间轨迹输出，能大幅减少机构的零件数量，降低装配累积误差。从结构设计角度看，这套演示结构的核心在于四个转动副的轴线夹角、连杆长度的匹配关系，

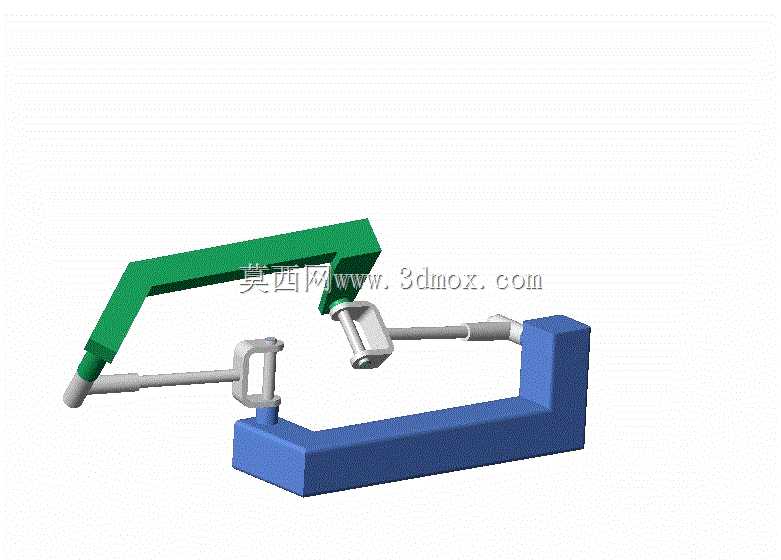

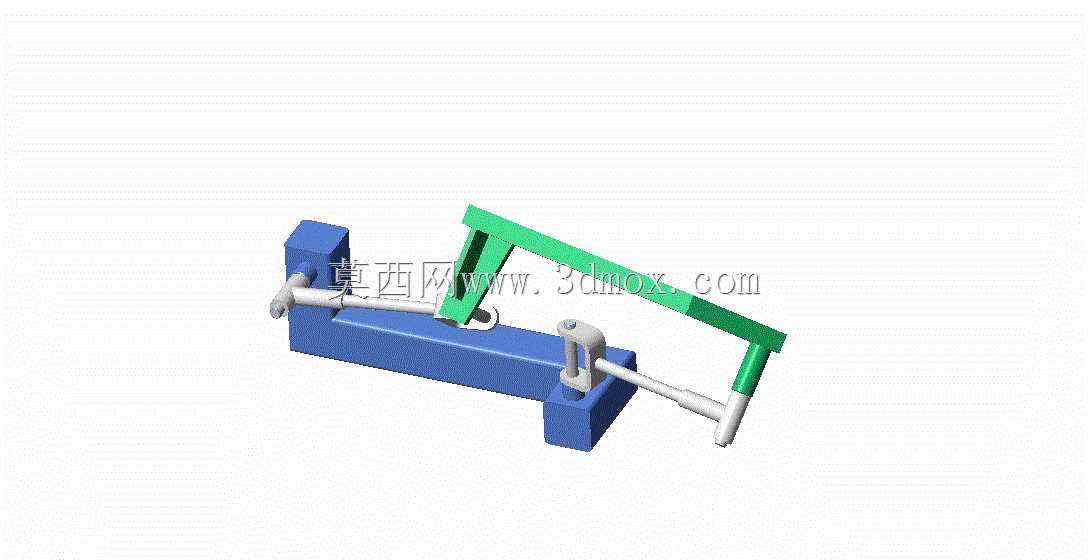

　　贝内特机构的成立条件本身对杆长和轴线错角有严格的几何约束，设计时需要先确定固定基座的安装面，再依次匹配相邻连杆的长度、转动副的轴线偏角，保证运动过程中不存在卡滞或过约束。这套演示结构的基座采用L型布局，作为整个机构的安装基准，两个固定铰接点分别布置在L型基座的两个相邻端面上，固定铰接点的轴线夹角严格匹配贝内特机构的几何要求，避免运动过程中出现附加内应力。活动连杆部分采用了等截面的杆状结构，在保证结构刚度的同时尽可能降低运动惯量，让机构演示时的运动过程更顺滑，连杆两端的铰接结构采用了间隙配合的转动副设计，预留了合理的装配公差，既不会因为间隙过大出现运动窜动，也不会因为公差过紧导致转动卡涩。绿色的长连杆作为机构中运动幅度最大的构件，

　　其两端铰接点的轴线夹角经过精确校核，和蓝色基座上的固定铰接点参数形成匹配，保证整个机构运动时能输出连续的空间摆动轨迹。在安装边界方面，这套机构的基座底面为统一安装基准面，可直接固定在实验台或设备安装板上，整个机构的运动包络范围集中在基座上方的矩形空间内，设计配套防护或周边布局时，需要避开这个运动包络区，防止运动过程中发生干涉。从功能特性上看，这套结构完整还原了贝内特连杆的运动特性，能够直观展示空间四杆机构和平面四杆机构的运动差异，帮助设计人员理解空间过约束、机构自由度计算的相关知识点，在进行同类空间连杆机构设计时，也可以参考这套结构的铰接点布置、连杆截面选型思路，根据实际的负载需求调整连杆的截面尺寸、转动副的轴承选型，

　　如果是用于轻载的演示场景，可采用工程塑料材质降低整体重量，如果是用于实际工业负载场景，则需要更换金属材质的连杆，并在转动副处加装轴承提升耐磨性能。很多初次接触空间连杆的设计人员，容易按照平面四杆的思路去布置铰接点，导致机构装配后无法运动，或是运动过程中存在很大的内应力，这套演示结构把抽象的几何约束转化为可视化的实体结构，能让设计人员快速掌握贝内特机构的核心设计要点，在后续开发特殊运动轨迹的执行机构时，能够快速判断这类机构是否适配场景需求，比如在需要单自由度实现空间复杂摆动的场合，贝内特连杆相比多自由度的串联机械手，结构更简单、控制难度更低、成本也更可控，只需要一个动力源驱动其中一个转动副，就能实现整个机构的预设运动输出，不需要复杂的多轴协同控制。在实际选型应用时，需要先核算机构的输出行程、摆动角度是否满足工位需求，再根据负载大小调整杆长和铰接点的强度参数，同时要注意运动过程中连杆的动平衡，避免高速运动时出现过大的振动，这套演示结构的连杆采用对称截面设计，就是为了尽可能降低运动时的不平衡量，保证运动过程的平稳性。
