约翰·法尔结构旋转蒸汽机三维结构展示

　　这款旋转式蒸汽动力装置的三维结构，完整还原了经典往复式蒸汽动力转换的核心逻辑，可直接用于动力机械教学演示、复古动力装置复刻设计、小型蒸汽动力系统选型参考等场景。从实际应用层面看，这类结构早期广泛应用于小型工厂动力输出、船舶辅机驱动、教学实验台搭建，其核心是通过蒸汽压力推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转换为飞轮的旋转扭矩输出，整套结构的运动逻辑完全贴合实际物理运行规律，可直观演示蒸汽进排、动力传递、转速调节的全流程。

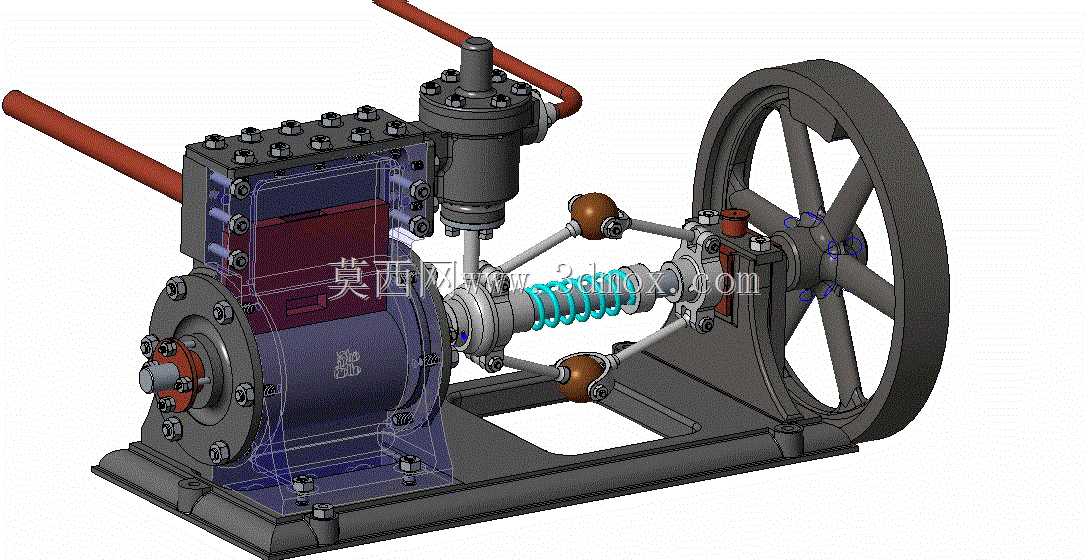

　　从功能特性上看，装置集成了蒸汽缸体、曲柄连杆传动组件、大惯量飞轮、离心式调速器、凸轮式蒸汽调节阀几个核心模块。缸体部分采用剖视化的结构呈现，可清晰看到内部活塞、气阀的装配关系，活塞与缸壁的密封结构、活塞杆的导向支撑都做了符合工程实际的设计，进汽管路从缸体上部的阀组延伸而出，可直观对应蒸汽输入的路径。传动侧的双球头连杆连接活塞与曲柄轴，配合弹簧复位结构，可保证运动过程中无卡滞，动力传递平顺；外侧的大直径辐条式飞轮具备足够的转动惯量，可储存活塞做功冲程的能量，带动整套机构越过止点，保证输出转速的平稳性，避免出现运转卡顿、转速波动过大的问题。

　　设计思路上，整套结构优先保证运动逻辑的准确性，所有运动副的配合间隙都按照实际装配要求预留，离心调速器与蒸汽调节阀通过机械联动结构连接，当飞轮转速升高时，调速器的重球在离心力作用下外张，通过连杆机构推动调节阀减小蒸汽开度，降低进汽量从而限制转速升高；当转速降低时，重球回落，调节阀开大增加进汽量，以此实现转速的自动稳定调节，这套离心调速结构是早期蒸汽机实现恒速输出的核心设计，模型中完整还原了联动的传动路径，可直观演示闭环调速的机械原理。凸轮配气机构则按照活塞的运动相位精准设计，可在活塞运行到对应行程位置时，自动切换进汽、排汽的气路通断，保证蒸汽按做功顺序依次进入缸体推动活塞，无需额外的控制元件即可实现自动配气循环。

　　从安装边界与尺寸逻辑来看，整套装置采用一体式铸铁底座设计，底座预留了安装固定的螺栓孔位，可直接通过螺栓固定在安装基础上，底座的镂空结构既减轻了整体重量，又保证了支撑刚度，避免运转过程中出现共振。缸体、阀组、传动机构、飞轮都沿底座的纵向中心线对称布置，可保证运转过程中的动平衡，降低振动幅度。各部件的装配层级清晰，从底座向上依次安装缸体支撑、曲轴轴承座、飞轮支架、阀组安装座，所有连接位置都采用螺栓紧固的方式，符合早期机械设备的装配工艺，拆解与维护的路径清晰，可直接用于拆装教学的演示参考。

　　在实际建模过程中，所有运动部件的行程都经过运动仿真校验，活塞的往复行程与曲柄的偏心距匹配，连杆的摆动角度在合理范围内，无运动干涉问题；弹簧的刚度参数、飞轮的转动惯量参数、调速器重球的质量参数都按照实际物理运行条件匹配，可直接导入动力学仿真软件中进行运行状态模拟，验证不同进汽压力下的输出扭矩、转速波动范围、调速响应速度等性能参数。对于结构设计从业者而言，这套模型可帮助理解往复式动力机械的运动转换逻辑、机械调速的实现方式、曲柄连杆机构的设计要点，也可为小型复古动力装置的设计、教学实验台的开发提供直接的结构参考，避免在传动机构设计、配气相位匹配、动平衡调校环节出现原理性错误。
