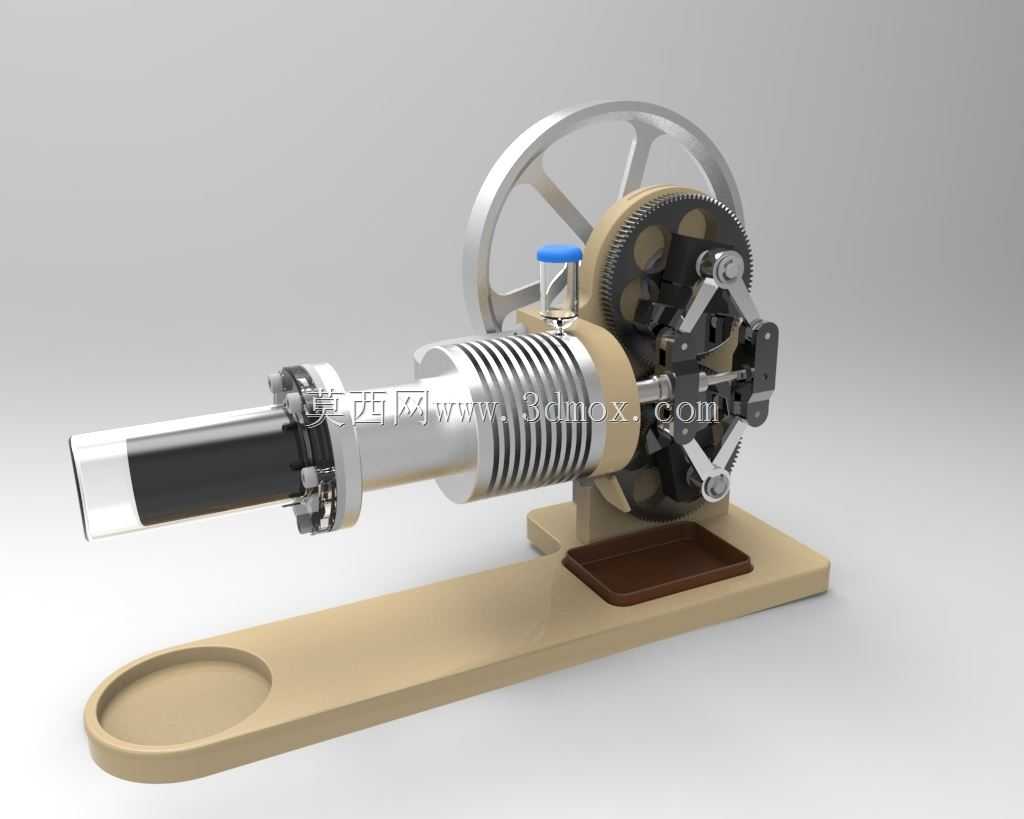

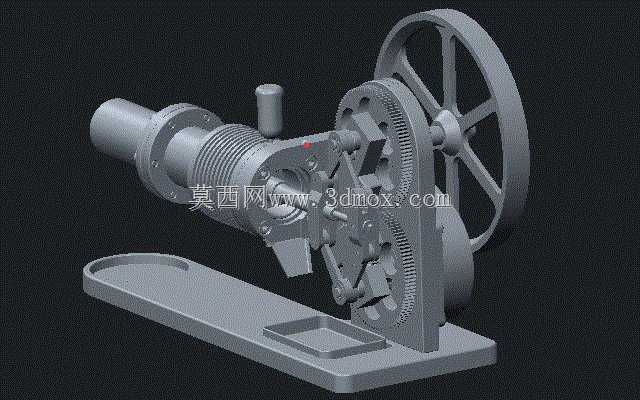

带鼓风机结构的菱形斯特林发动机仿真模型

　　这款菱形传动结构的斯特林发动机模型，在传统斯特林循环动力结构基础上集成了鼓风机组件，可直观展示外燃式热力发动机的完整工作逻辑，常被用于热力机械原理教学、小型动力装置方案验证以及爱好者的结构参考场景。从实际用途来看，这类结构的斯特林发动机可适配低温差热源场景，在余热回收、小型分布式供能、教学演示装置开发领域有明确的参考价值，集成的鼓风机组件可强化换热端的空气对流，提升循环热交换效率，适配低品位热源的动力输出需求。

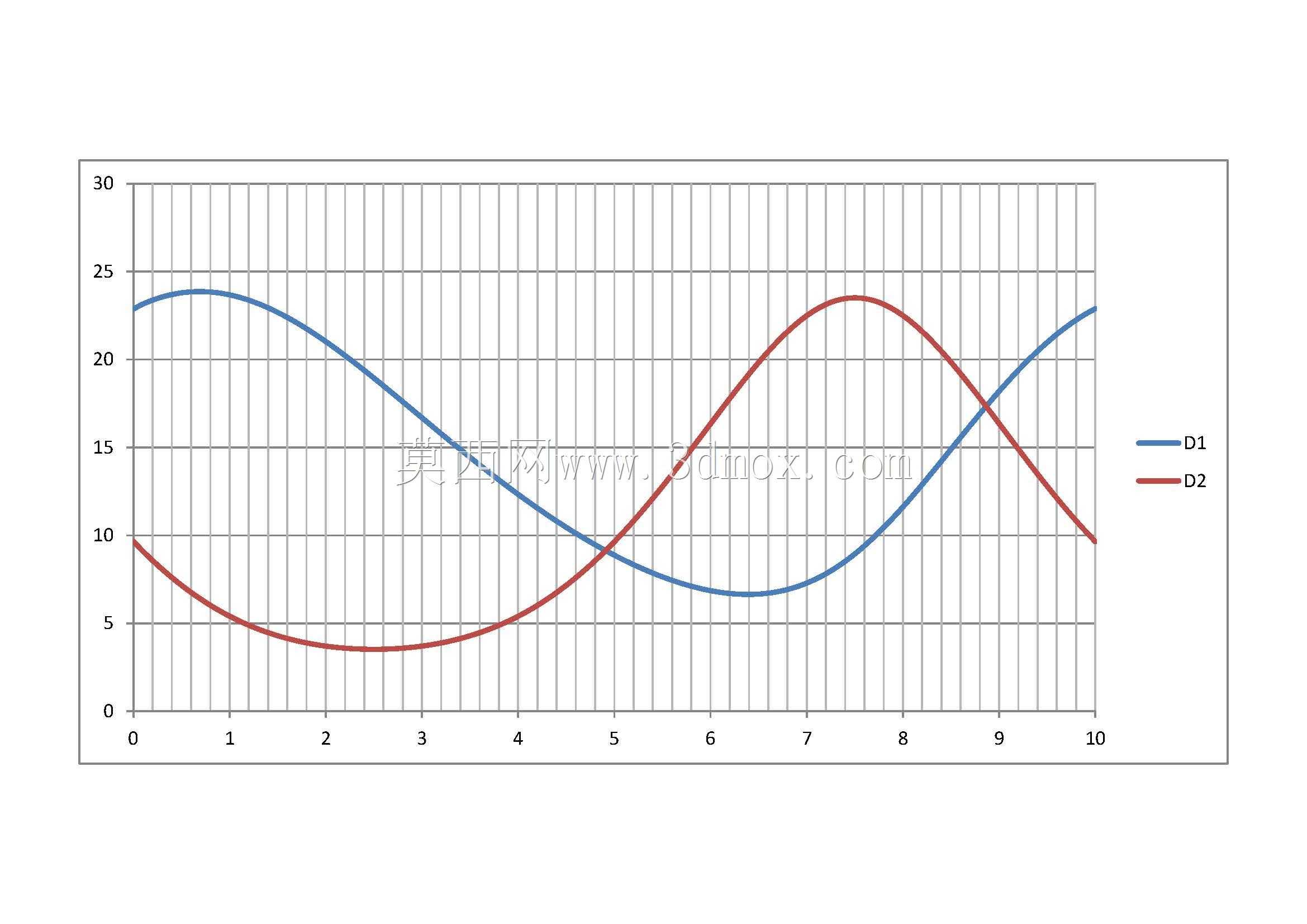

　　从功能特性上看，模型完整还原了菱形传动机构的运动逻辑，区别于传统曲柄连杆结构的斯特林机，菱形传动可实现动力活塞与置换活塞的同轴对向运动，大幅降低运行过程中的侧向力，减少运动副的磨损，提升运行平顺性；集成的鼓风机与传动机构联动，无需额外动力源即可在发动机运转时驱动鼓风组件，为冷端提供持续的强制对流散热，缩小冷端与热端的温差，保障斯特林循环的持续做功能力。模型同时还原了仿真分析的运动逻辑，可直观呈现循环过程中两个核心活塞的位移变化规律，对应热力循环的压缩、加热、膨胀、冷却四个完整冲程，帮助从业者快速理解菱形斯特林机的运动匹配关系。

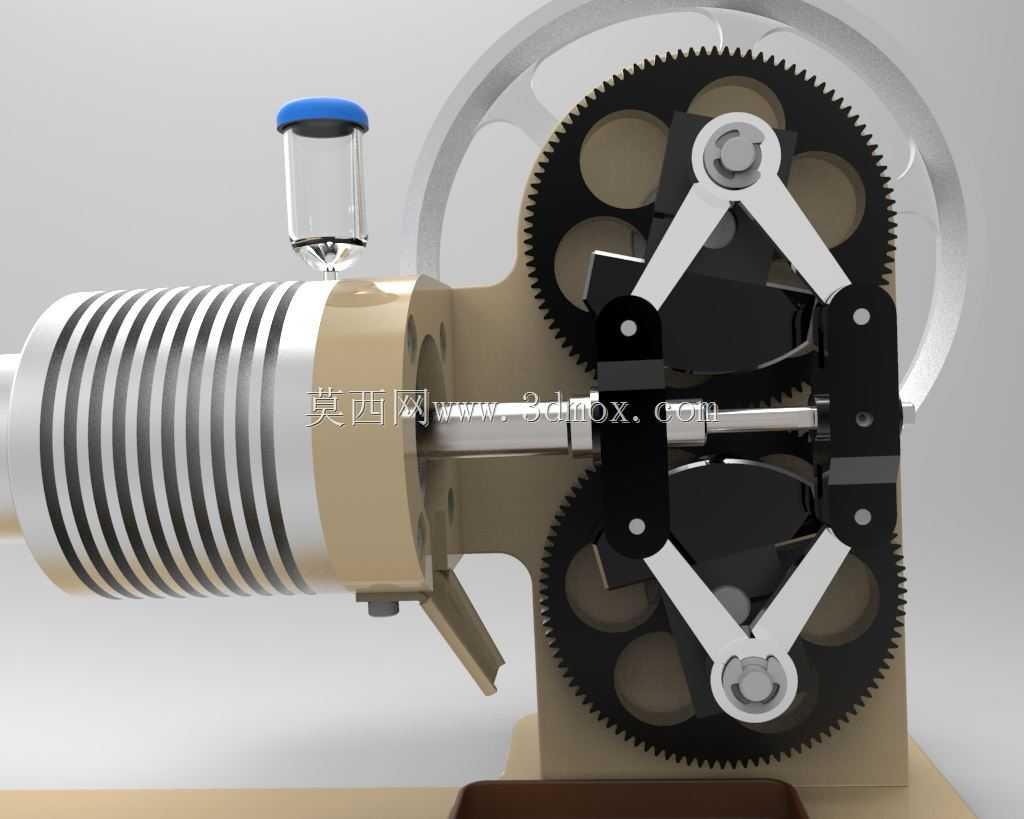

　　设计思路上，该结构优先保障运动干涉的规避，菱形连杆组的铰接点位置经过运动学校核，确保活塞全行程运动过程中连杆与齿轮组、机架之间无硬干涉；传动端采用大直径飞轮结构，利用飞轮的转动惯量存储做功冲程的能量，带动机构顺利越过上下止点，保障运转连续性；热端气缸采用散热鳍片结构，配合鼓风机的强制对流，提升冷端的散热效率，热端气缸与置换活塞的配合间隙经过合理设计，兼顾气密性与运动顺滑度；底座采用一体化承托结构，预留了热源放置的凹槽边界，同时为传动机构、气缸组件提供稳定的安装基准，所有运动铰接点均预留了标准轴孔位，可直接适配标准销轴类紧固件，方便实物制作时的装配调试。

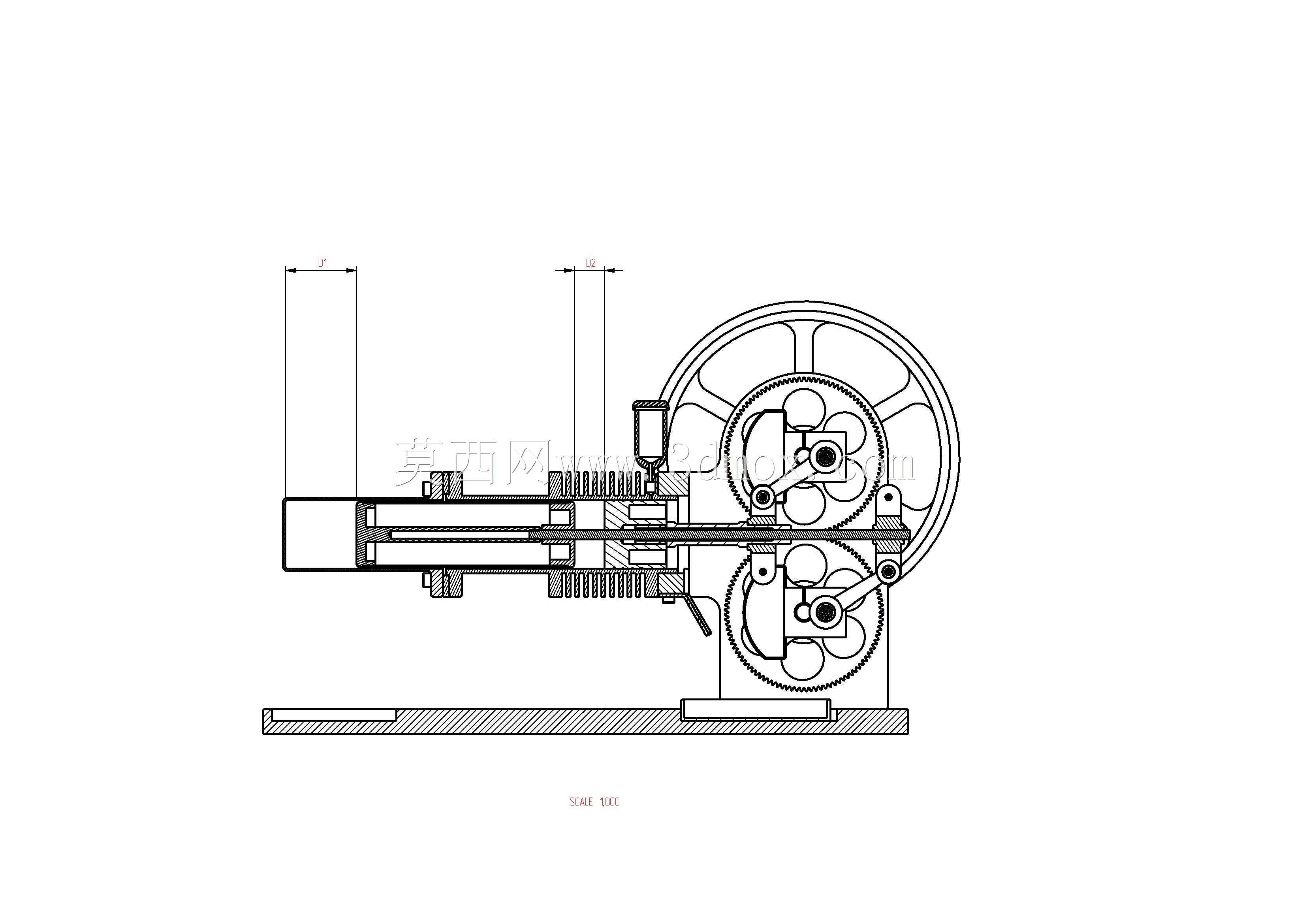

　　外形尺寸与安装边界方面，整套模型沿气缸轴向的总长度控制在适配桌面演示的尺度，飞轮端的最大回转半径经过校核，运转时无超出底座轮廓的外伸运动部件，安装时仅需保障底座水平放置，热端下方预留的热源空间可适配常规酒精灯、小型电热片等低温差热源，冷端的鼓风机出风口正对气缸散热鳍片间隙，无额外的管路连接需求；传动齿轮组采用内啮合与外啮合结合的布置方式，在有限的机架空间内实现了两个活塞的精确相位匹配，整体结构紧凑，运动部件的防护边界清晰，可直接用于原理样机的结构参考，也可作为热力机械课程的可视化教学载体，帮助学习者理解外燃机的工作原理与菱形传动的力学优势。在实际工程参考中，该模型的传动相位匹配逻辑、强制风冷的集成思路，也可为小型余热回收用斯特林机的结构设计提供直接的参考依据，尤其是菱形传动的受力优化方案，可有效降低小型动力装置的运行振动与磨损问题。
