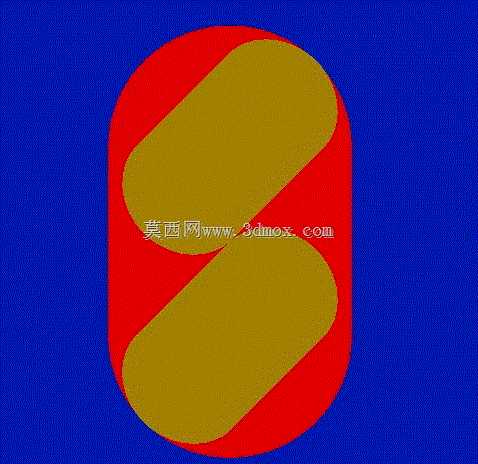

旋转凸轮泵双凸轮直边转子结构设计

　　在市政污废水处理、粘稠物料输送、食品级流体转运这类对介质适应性要求高的工况里，旋转凸轮泵的核心做功部件就是成对配合的凸轮转子，转子的型线设计、配合间隙直接决定整泵的容积效率、运行稳定性与介质通过性。本次设计的双凸轮直边转子，针对传统圆弧转子在输送含大颗粒介质时容易卡滞、磨损快的痛点做了型线优化，直边段的设计预留了更大的介质通过腔室，能顺利通过直径接近转子单叶宽度30%的软性固体颗粒，避免输送含纤维、颗粒介质时出现的转子抱死、腔室堵塞问题。

　　从实际应用场景来看，这类直边双凸轮转子适配的中低转速旋转凸轮泵，常被用在餐厨垃圾输送、污泥回流、稠油转运这类工况，介质粘度覆盖范围从清水级到100000cP的高粘稠物料，转子在泵腔内做同步反向旋转，通过转子与泵腔内壁、转子与转子之间的微小动态间隙形成连续变化的密封腔，在旋转过程中完成介质的吸入与推送，整个过程无相对摩擦的硬接触，只要间隙控制合理，运行时的机械磨损量远低于齿轮泵、滑片泵这类接触式容积泵。

　　设计过程中首先要确定的是转子的中心距参数，中心距直接决定两个转子的啮合边界，直边段的长度、圆弧过渡段的曲率都要围绕中心距做同步校核，避免运行中出现转子干涉。直边段的角度设计是整个转子的核心，角度过大则腔室容积利用率下降，整泵流量达不到设计要求；角度过小则转子啮合时的密封线长度不足，高压侧介质回流会拉低容积效率，经过多轮运动仿真验证，直边段与转子基圆的切线夹角控制在12度到15度区间时，能兼顾容积效率与介质通过性，同时转子运转时的动平衡性能更优，高速运转时的振动量比传统三叶圆弧转子低15%左右。

　　外形尺寸方面，转子的最大回转直径要和泵腔内径保持0.15mm到0.3mm的单边间隙，这个间隙值需要根据输送介质的温度、磨蚀性做调整：输送常温无磨蚀性的食品介质时，间隙可以取偏小值提升容积效率；输送含固体颗粒的磨蚀性介质或者高温介质时，间隙要适当放大，避免热膨胀或者颗粒挤入造成转子刮擦泵腔。转子的端面与泵端盖的轴向间隙控制在0.1mm到0.2mm，轴向间隙过大会造成端面泄漏，过小则端盖与转子端面的摩擦会增大运行阻力，严重时还会出现端面烧蚀。转子的安装轴孔采用平键连接结构，轴孔与转子轴的配合公差选H7/k6，保证传动的同轴度，避免转子运转时出现偏心造成的间隙不均问题。

　　从功能特性上看，直边双凸轮转子的叶型对称度要求控制在0.02mm以内，两个转子的重量差不超过5g，这样才能保证同步齿轮带动转子反向旋转时的动平衡达标，整泵运行时的轴承载荷更均匀，能有效延长轴承与机械密封的使用寿命。转子的表面粗糙度要求达到Ra1.6，减少介质在转子表面的粘附，尤其是输送高粘度、易结垢介质时，光滑的表面能降低结垢速率，减少日常维护的清理频次。转子的边角位置都做了R2的圆角过渡，避免尖角位置在长期交变载荷下出现应力开裂，同时也能减少尖角对介质中软性颗粒的剪切破坏，在输送含活性污泥、食品浆料这类对剪切敏感的介质时，能最大程度保留介质的原有性状。

　　在建模过程中需要重点做运动干涉检查，将两个转子按照实际中心距装配后，以实际工作转速做360度全周运动仿真，逐帧检查转子啮合位置的最小间隙，确保全周运转过程中无硬接触，同时最小密封间隙不低于0.1mm，保证运转过程中的密封性能。另外还要校核转子的结构强度，在额定压差1.0MPa的工况下，转子直边段的最大变形量不超过0.05mm，避免高压工况下转子变形造成的碰擦。这类直边转子相比传统螺旋凸轮转子，加工难度更低，采用普通三轴数控铣床就能完成型面加工，不需要多轴联动设备，加工成本比螺旋转子低40%左右，更适合批量生产应用，在中小流量的凸轮泵产品上有很高的适配性。
