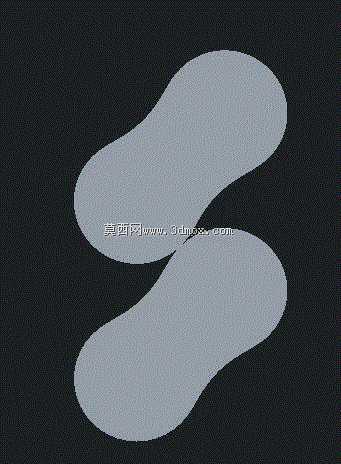

双凸轮式旋转凸轮泵转子结构设计

　　在市政污废水处理、粘稠食品物料输送、石化含杂质介质转运这类工况里，旋转凸轮泵的核心做功部件就是成对啮合的凸轮转子，转子的型线精度、啮合间隙直接决定整泵的容积效率、运行噪音与无故障运行时长，本次设计的双凸轮双叶转子，正是针对中低转速大流量容积泵的适配需求完成的结构方案。

　　从实际应用场景来看，这类双叶双凸轮转子适配的泵腔容积利用率比三叶转子更高，单转输送的介质体积更大，在输送含大直径固体颗粒的污废水、高粘度的糖浆或油类介质时，转子与泵腔、转子与转子之间的预留间隙可以容纳颗粒通过，不会出现卡滞、过度磨损的问题，相比齿轮式、螺杆式的输送部件，对介质的剪切作用更弱，输送易破损的含纤维物料、食品类流体时不会破坏介质原有性状。

　　设计过程中首先要敲定的是转子的型线生成逻辑，双叶转子的轮廓采用共轭曲线生成，两个转子同步反向旋转时，型面全程保持均匀的啮合间隙，既不会出现干涉碰磨，也不会因为间隙过大造成输送腔的介质回流，降低容积效率。转子的轮廓采用平滑过渡的双圆弧加摆线段组合，没有锐角应力集中区域，在高速旋转时的动平衡性能更优，运行过程中不会出现额外的径向脉动，整泵的出口压力波动更小，配套管路的振动幅值能控制在允许范围内。

　　从安装边界来看，转子的中心距尺寸与泵腔的内径尺寸严格匹配，转子的轴向长度与泵腔的宽度适配，转子端部与泵端盖之间预留了标准的轴向间隙，补偿运行过程中的热膨胀量，避免高温工况下转子与端盖发生摩擦。转子的中心位置设置标准的轴孔与键槽结构，可直接与泵内的同步齿轮轴配合安装，不需要额外定制连接结构，互换性较强，可直接替换同规格常规凸轮泵的原有转子部件。

　　功能特性层面，这种双凸轮双叶转子在旋转过程中，会在泵腔内形成连续变化的密闭容腔，介质从入口被容腔裹挟后随着转子旋转推送至出口，整个过程不需要阀门配合，自吸能力较强，启动前不需要灌泵就能完成介质抽吸。转子的型面经过圆滑处理，介质不容易在型面附着结垢，长期输送含杂质、易结垢的介质时，维护清理的频次更低。另外双叶结构的转子动平衡校正难度更低，做动平衡时只需要在转子端面的配重区域去除少量材料就能达到G6.3级的平衡精度，适合转速在200-500rpm区间的中低速凸轮泵使用，运行时的轴承载荷更均匀，能延长支撑轴承与机械密封的使用寿命。

　　设计时还需要考虑转子的啮合间隙取值，针对不同输送介质的温度、粘度特性，间隙取值会做对应调整：输送常温清水类低粘度介质时，间隙取较小值，减少回流提升效率；输送高温高粘度介质时，适当放大间隙，预留热膨胀空间同时避免高粘度介质在间隙处形成过大的剪切阻力。转子的轮廓加工可采用数控铣削后做表面硬化处理，提升型面的耐磨性能，在输送含固体颗粒的介质时，型面的磨损速率更低，整泵的大修周期可以延长30%以上。

　　在实际选型匹配时，这种双凸轮转子适配的泵型流量范围覆盖每小时10立方米到200立方米区间，可满足中小型市政泵站、食品加工生产线、石化物料中转单元的输送需求，转子的结构对称，两个转子可以完全互换，备件储备时不需要区分左右或者主动从动，降低现场运维的备件管理成本。
