内啮合齿轮泵齿轮传动干涉结构解析

　　在液压系统供油、润滑回路输送等工业场景中，内啮合齿轮泵凭借结构紧凑、流量脉动小、运行噪音低的优势，被广泛应用于中小排量的流体输送工况，而齿轮传动过程中的干涉问题，是直接影响泵体运行寿命、容积效率与传动平稳性的核心设计要点。这套结构围绕内齿轮泵的啮合副展开，重点还原轮齿在进入啮合区、退出啮合区全过程的接触状态，能直观呈现非设计接触的发生位置与运动轨迹，为啮合参数的修正提供可视化的验证依据。

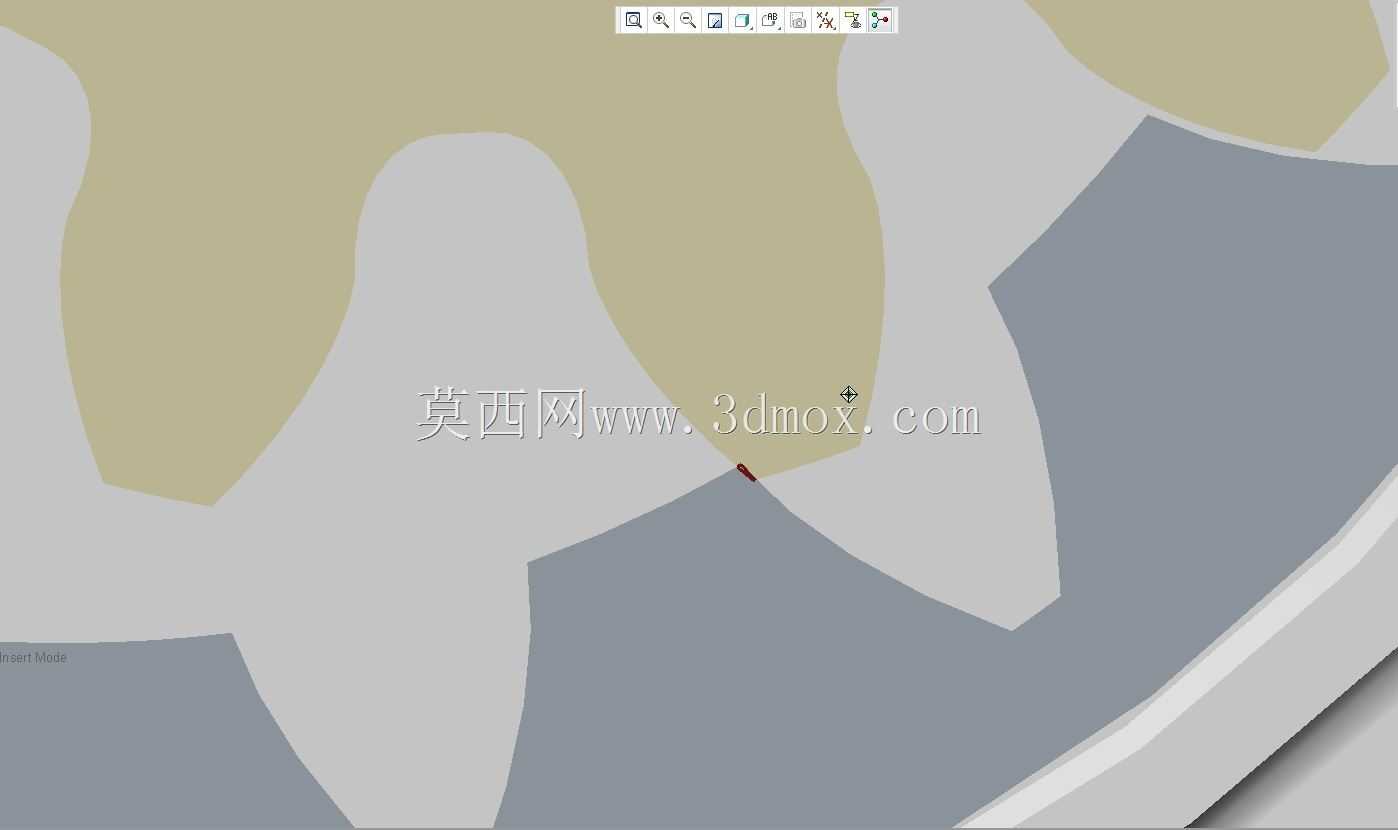

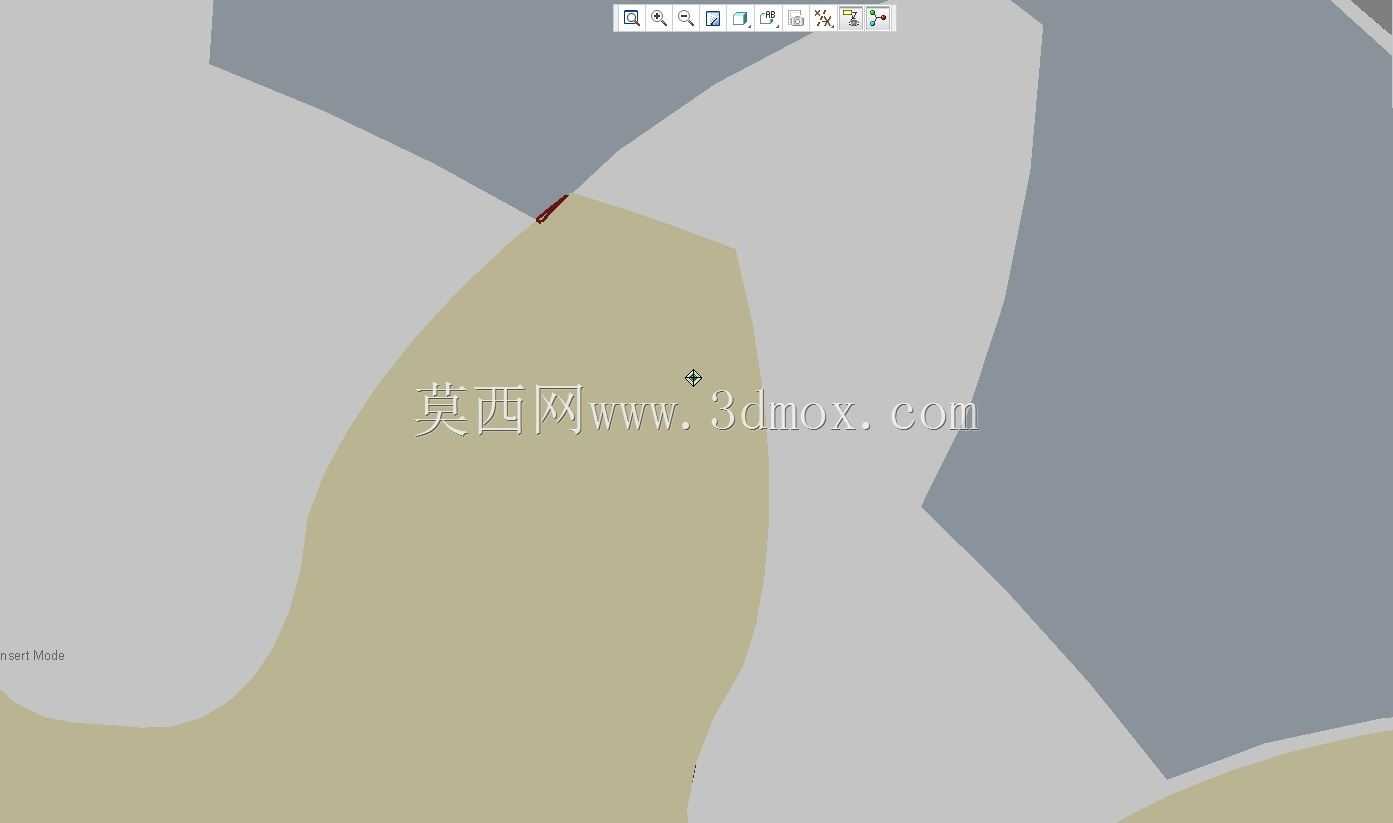

　　从实际设备用途来看，内啮合齿轮泵的核心功能是通过齿轮副的容积变化完成流体的吸入与排出，轮齿啮合过程中若存在干涉，轻则会在运行中产生异常磨损、增大传动阻力，导致泵体输出效率下降，重则会出现轮齿卡滞、齿面崩损的故障，直接造成整套液压回路停机。这套结构的设计思路，就是跳出传统静态参数校核的局限，通过运动过程的全周期还原，捕捉静态校核中容易遗漏的瞬时干涉状态——比如轮齿在啮入时齿顶与对方齿根的径向间隙不足、啮出时齿侧间隙在特定转角下出现的重叠接触，这些问题在二维图纸的静态尺寸标注中很难被发现，只有通过三维运动状态的还原才能精准定位。

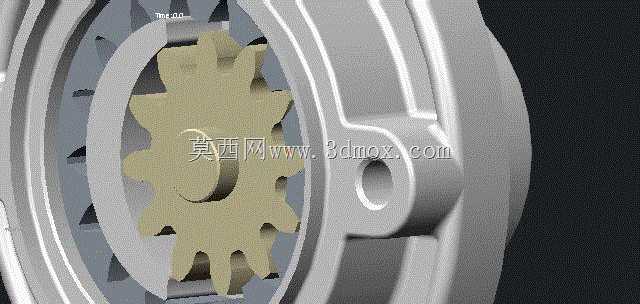

　　从结构特性来看，这套内啮合齿轮副采用的是常见的带月牙形隔板的内啮合结构，外齿轮为主动轮、内齿圈为从动件，两者的中心距、齿顶高系数、变位系数都是影响干涉的核心参数。在实际建模过程中，首先要确定啮合副的安装边界：外齿轮的齿顶圆直径要与内齿圈的齿根圆直径保留足够的径向间隙，避免转动过程中齿顶刮擦内齿圈的齿根区域；同时要控制轮齿的齿宽，保证齿面接触长度匹配泵体的腔室宽度，既不能过宽导致轴向安装空间不足，也不能过窄影响传动的承载能力。安装时要保证两齿轮的轴线平行度控制在允许公差范围内，否则即使齿向参数设计合理，也会因为轴线偏斜出现局部齿面的干涉磨损。

　　在实际工程应用中，很多齿轮泵的早期故障都源于设计阶段对传动干涉的校核不到位：比如为了追求更小的泵体体积盲目缩小中心距，导致轮齿啮入时齿顶与对方齿槽的过渡区域发生硬接触；或者变位系数选择不当，导致啮合过程中齿侧间隙在特定转角下变为负值，出现轮齿楔紧的问题。这套结构通过还原干涉发生的完整过程，能帮助设计人员直观看到干涉区域的大小、发生的转角位置，进而针对性调整参数：比如适当降低外齿轮的齿顶高、调整变位系数来增大啮入啮出阶段的齿侧间隙，或者修正齿顶的倒角参数，避免齿顶棱边与对方齿面的硬接触。

　　从安装边界来看，这套齿轮副的轴向定位要与泵体的前后端盖配合，齿轮端面与端盖之间的轴向间隙要控制在合理范围，既要避免间隙过大导致容积效率下降，也要防止间隙过小出现端面摩擦干涉；径向方向上，外齿轮的支撑轴与轴承孔的配合、内齿圈与泵体腔室的配合都要保留合适的公差，避免因为加工装配误差导致齿轮轴线偏移，额外加剧啮合干涉。在润滑系统的应用场景中，这类齿轮泵通常长期连续运行，干涉带来的额外磨损会快速增大齿侧间隙，导致泵的输出压力下降，无法满足润滑点的供油压力要求，因此在设计阶段完成全运动周期的干涉校验，是保证产品可靠性的必要环节。

　　不同于外啮合齿轮泵的干涉校核，内啮合齿轮副因为内外齿轮的转向相同，啮入啮出点的运动轨迹更复杂，传统的公式校核只能验证特定截面的干涉情况，无法覆盖整个齿宽方向、以及加工装配公差带来的偏移影响，通过三维结构的运动还原，可以更全面地覆盖不同工况下的接触状态，比如当齿轮存在一定的径向跳动时，是否会在极限偏移位置出现干涉，这些都是静态设计中容易忽略的细节。在实际的产品迭代中，很多厂家就是通过对啮合干涉的反复校验优化，在不增大泵体整体体积的前提下，提升了齿轮副的承载能力，同时降低了运行噪音，让内啮合齿轮泵能适配更多对安装空间、运行平稳性有高要求的工况，比如机床的润滑供油系统、工程机械的液压辅助回路、小型液压站的动力单元等场景。
