经典力学演示牛顿摆碰撞实验装置

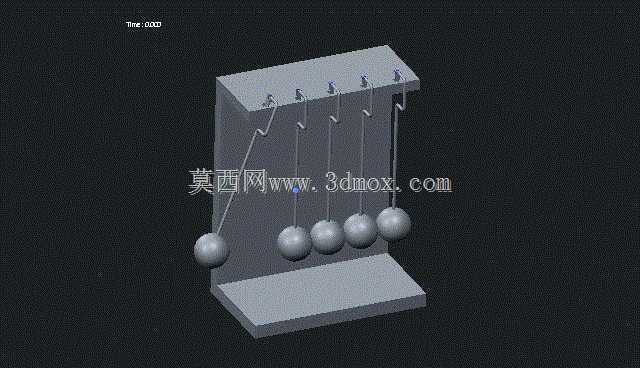

　　在日常的力学原理科普、中学物理实验教学以及科技馆互动展项布置场景中，牛顿摆是出现频率极高的演示类装置，它不需要额外的动力输入，仅依靠摆球间的碰撞传递就能直观展现经典力学的核心规律，是把抽象物理公式转化为可视现象的典型载体。从结构设计的角度拆解这套装置，主体由立式支撑框架、等长悬挂吊线、同规格刚性摆球三个核心部分组成，支撑框架采用上下平行板加两侧竖撑的门型结构，上支撑板预留均匀排布的吊线固定点位，下支撑板作为整个装置的配重基座，保证摆球往复摆动时整体结构不会出现侧翻或晃动，框架的边角都做了小尺寸倒角处理，避免搬运或演示过程中出现尖锐处磕碰的问题。摆球选用密度均匀的金属材质加工，所有摆球的直径、质量公差控制在极小范围内，

　　保证碰撞过程中质量传递的一致性，每个摆球通过两根对称布置的柔性吊线悬挂在上支撑板的固定点上，吊线长度完全一致，确保所有摆球的静止球心处于同一水平高度，且相邻摆球静止时刚好保持球面接触，不存在预留间隙或过度挤压的情况，这是碰撞过程中动量能够高效传递的核心前提。在实际使用过程中，拉起一侧任意数量的摆球至一定高度后释放，摆球沿圆弧轨迹下落至最低点时，会与相邻静止摆球发生正碰，碰撞过程中因为摆球材质刚性较强、形变恢复系数高，动能损耗被控制在极低水平，对应数量的另一侧摆球会以接近碰撞前的速度被弹出，剩余摆球则保持静止状态，整个过程会往复多次直到空气阻力、吊线阻尼以及碰撞微量损耗把初始能量完全消耗，摆球才会回归静止状态。

　　设计这套装置的三维模型时，首先要确定摆球的基准直径，再根据摆球摆动时的最大摆角预留足够的横向活动空间，避免摆球摆动过程中与两侧竖撑发生干涉，吊线的固定点位需要做对称度校验，每一组吊线的两个固定点间距要与摆球上的吊点间距完全匹配，防止摆球摆动过程中出现自旋、摆幅偏移的问题，下支撑板的重量要根据整体装置的高度做匹配，通常基座重量要大于所有摆球总重量的三倍以上，保证碰撞冲击下基座不会出现位移。安装边界方面，整套装置放置时需要保证基座处于水平面上，可通过底部加装可调脚杯实现水平度微调，装置四周要预留至少一倍摆长的空旷空间，避免摆动过程中摆球触碰周边物体，上支撑板的吊点固定结构要做防松处理，防止多次摆动后吊线长度出现变化，

　　导致摆球高度不一致影响碰撞效果。不同于工业生产类的功能设备，牛顿摆的结构精度直接决定演示效果的准确性，如果吊线长度存在偏差，摆球最低点不在同一水平面，碰撞时就会出现分力损耗，出现多球联动、摆动紊乱的情况，无法清晰展现守恒规律；如果摆球质量不均，碰撞后的速度传递就会出现偏差，弹出摆球的数量、摆动幅度都会和理论值出现明显差异，因此建模过程中所有摆球的特征参数要做全关联设计，修改单球参数时所有摆球同步更新，吊线长度参数也要做全局关联，方便根据不同的展示场景调整整体摆长，适配桌面摆放、展项大型展示等不同的使用需求。在科普场馆的大型牛顿摆设计中，还会在摆球对应位置加装速度传感器、碰撞力采集模块，把碰撞过程中的力变化、速度变化转化为数据曲线投放到显示屏上，让参观者不仅能看到宏观的摆动现象，还能对应到量化的物理参数，这时候基座的结构还要预留传感器走线、安装的空间，支撑框架的材质也会从普通塑料、木质换成金属型材，提升大尺寸摆球碰撞时的结构稳定性。
